Tepelná čerpadla REGULUS země/voda TC-Z CA – systém přímého vypařování šetří energii
Tepelná čerpadla země/voda řady TC-Z CA získávají teplo z povrchu země pomocí zemního kolektoru, umístěného v malé hloubce (1,2 - 1,3 m pod po-vrchem) pomocí moderního systému přímého vypařování chladiva v zemním kolektoru. Díky tomu pracují s vysokým topným faktorem a spotřebují málo energie pro svůj provoz.
Vedle toho tato zařízení pracují s moderním ekologickým chladivem, které nepoškozuje ozónovou vrstvu. Dále jsou vybavena inteligentními regulátory, které řídí komfortně a spolehlivě i velmi rozsáhlé otopné systémy. Uživatel získá téměř 5x více energie, než čerpadlu dodá, a to vše při reálných provozních podmínkách.
Hlavní výhody tepelného čerpadla Regulus TC-Z CA
1. vyšší topný faktor

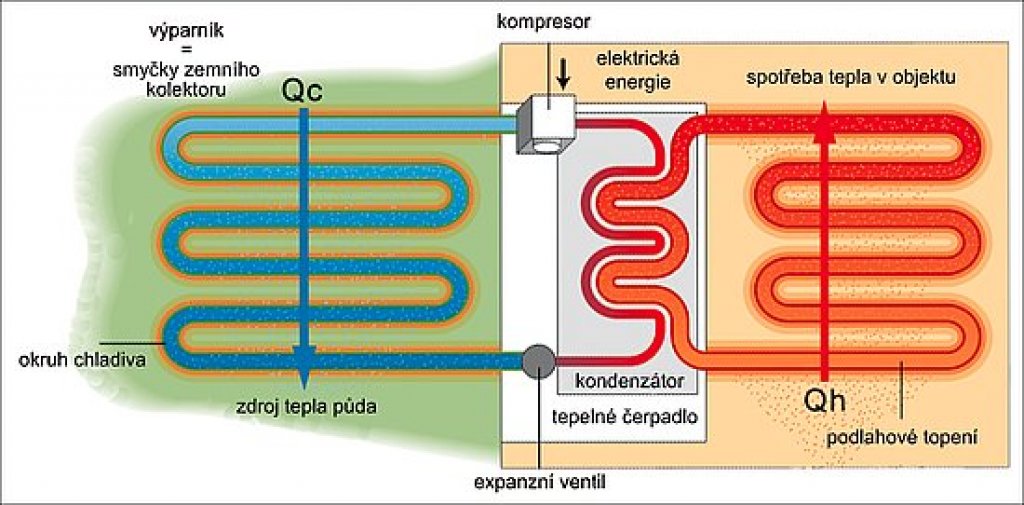

Vypařování chladiva přímo v zemním kolektoru probíhá při vyšší teplotě než u tradičního systému, protože odpadá předávání tepla mezi nemrznoucí směsí a chladivem – tepelné čerpadlo má vyšší topný faktor.
2. nižší spotřeba energie
Zařízení pracuje bez oběhového čerpadla nemrznoucí směsi v zemním kolektoru – nižší spotřeba energie.
3. menší plocha zemního kolektoru
Intenzivnější přestup tepla při vypařování chladiva v zemním kolektoru – stačí tedy menší plocha zemního kolektoru.
4. stačí vyhloubit úzké rýhy
Zemní kolektor je tvořen několika samostatnými smyčkami, stačí vyhloubit úzké rýhy – není nutné skrývat zeminu na celé ploše.

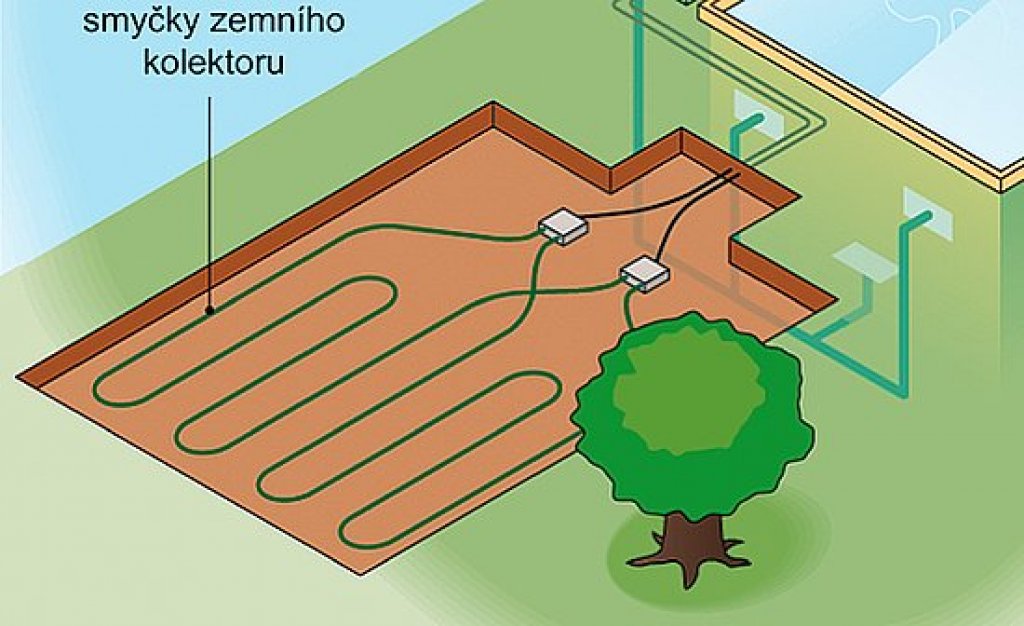

Tepelné čerpadlo získává teplo ze země pomocí zemního kolektoru, který je vytvořen z několika smyček měděných trubek potažených plastovou ochrannou vrstvou. Smyčky se ukládají do hloubky 1,2 - 1,3 m pod povrch země. Není třeba skrývat zeminu z celé plochy zemního kolektoru, stačí hloubit jednotlivé rýhy úzkou lžící jako při výkopu pro vodovod či elektrický kabel.
| TC - Z IR09 | Ca5.10 | Ca7.10 | Ca9.10 | Ca12.10 | Ca15.10 | Ca18.10 | Ca20.10 | Ca23.10 | Ca27.10 | Ca30.10 |
| PARAMETRY | ||||||||||
| Výkon1 | 6,20 | 8,65 | 10,85 | 14,45 | 17,50 | 21,50 | 23,60 | 27,10 | 31,50 | 36,00 |
| Příkon (kW) | 1,46 | 1,93 | 2,41 | 3,19 | 3,48 | 4,66 | 5,11 | 5,78 | 6,72 | 7,60 |
| topný faktor | 4,25 | 4,48 | 4,50 | 4,53 | 4,55 | 4,61 | 4,62 | 4,69 | 4,69 | 4,74 |
| ZEMNÍ KOLEKTOR | ||||||||||
| Počet smyček | 3 | 4 | 5 | 7 | 9 | 10 | 12 | 14 | 16 | 18 |
| Minimální plocha2 (m2) | 110 | 160 | 200 | 270 | 320 | 400 | 430 | 500 | 590 | 630 |
| Délka smyček | 225 | 300 | 375 | 525 | 675 | 750 | 900 | 1050 | 1200 | 1350 |
| TEPELNÉ ČERPADLO | ||||||||||
| Chladivo | R 410 A | |||||||||
| výška | 710 mm | 1300 mm | ||||||||
| šířka | 670 mm | |||||||||
| hloubka | 710 mm | |||||||||
| Hlučnost: dB (A) | 54 | 56 | 55,8 | 58 | 61 | 61 | 63 | 63 | 66 | 66 |
| Kód | 7598 | 7599 | 7600 | 7601 | 7602 | 7603 | 7604 | 7605 | 7606 | 7607 |
| 1) teplota topné vody/teplota vypařování v zemním kolektoru 2) při 35W/m2 | ||||||||||
Protože zemina v této hloubce udržuje poměrně stabilní teplotu, neklesá výkon čerpadla při mrazivých dnech tak jako u vzduchového tepelného čerpadla a pro srovnatelný dům stačí použít tepelné čerpadlo o nižším příkonu, než při použití vzduchového tepelného čerpadla.
Oproti vzduchovému tepelnému čerpadlu je venku provoz tepelného čerpadla bezhlučný. Ve srovnání s tepelným čerpadlem, získávajícím teplo z hlubinných vrtů, je instalace levnější a jednodušší.
Vytápění a příprava teplé vody
V tepelném čerpadle předá chladivo teplo topné vodě, která pak ohřívá akumulační nádrž nebo běžný zásobník teplé vody s topným hadem. Z akumulační nádrže je pak teplo rozváděno dle potřeby do jednotlivých topných okruhů.
K tepelným čerpadlům TC-Z CA lze také připojit speciální systémový zásobník teplé vody, ve kterém chladivo předává teplo přímo s vyšší účinností.
Standardní dodávka tepelných čerpadel TC-Z obsahuje:
- tepelné čerpadlo
- zemní kolektor
- chladivo
- inteligentní regulátor IR09
- elektrický rozvaděč

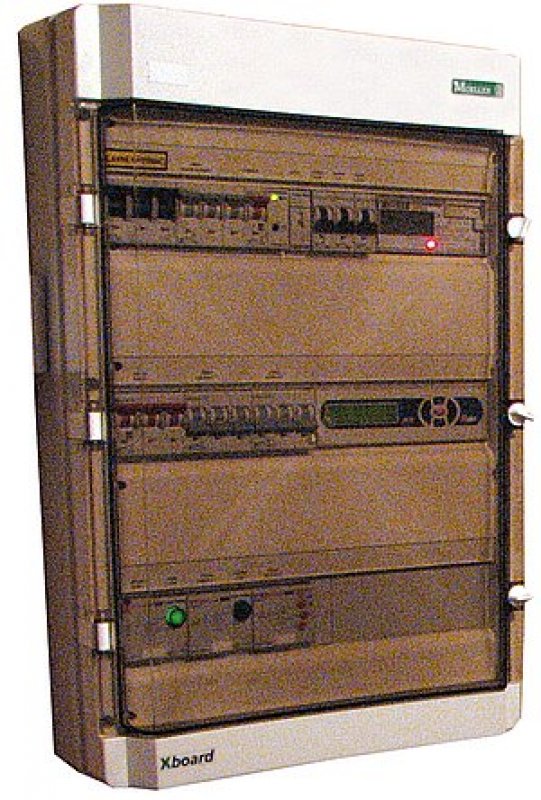

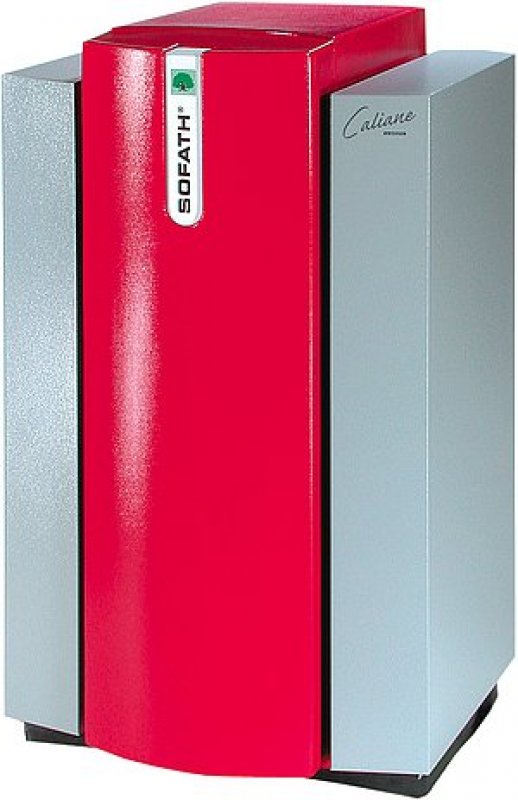

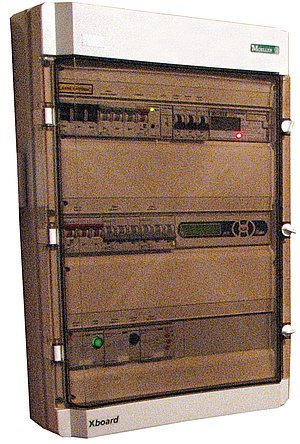

Vnitřní jednotka tepelného čerpadla je dodávána s oběhovým čerpadlem otopné vody a průtokovým spínačem. Součástí dodávky zemního kolektoru je odpovídající počet smyček, rozdělovač včetně propojení s vnitřní jednotkou tepelného čerpadla a náplň ekologického chladiva R-410A pro celý systém. V elektrickém rozvaděči jsou osazeny a propojeny tyto komponenty: hlavní vypínač, jistič a fázová ochrana kompresoru, inteligentní regulátor IR09 včetně teplotního čidla venkovního vzduchu a topné vody na výstupu z tepelného čerpadla. V elektrickém rozvaděči jsou další volné pozice například pro osazení ovládání elektrických topných těles pro dohřev v akumulační nádrži nebo zásobníku teplé vody.
Inteligentní regulátor IR09 řídí a monitoruje provoz vlastního tepelného čerpadla, navíc může spínat kaskádově další zdroje tepla, řídit až 4 topné směšované okruhy podle venkovní a vnitřní teploty, ohřev bazénu, teplé vody i solární systém. Umožňuje připojit čidlo pokojové teploty každého řízeného okruhu nebo ovládací pokojovou jednotku. Umožňuje záznam dat do vnitřní paměti, komunikuje s počítačem. Na zakázku může být tepelné čerpadlo vybaveno funkcí chlazení pro letní období.
