Minimalizace ztrát vzduchu v potrubních systémech a klimatizačních jednotkách

Unikátní měřicí systém nazvaný P.A.N.D.A. (Positive and Negative Ductwork Accreditation system), který vyvinula společnost Airflow Lufttechnik, umožňuje rychlé a přesné prověření stavu vzduchotechnického systému nebo jednotek. Výsledkem je nejen určení vzduchotěsnosti systému, ale i zviditelnění problémových míst úniku.

Současný trend úspor energií musel nutně zasáhnout i oblast vzduchotechniky. V tomto konkrétním případě se jedná o co největší minimalizaci ztrát vzduchu v potrubních systémech a klimatizačních jednotkách. Např. jen špatnou montáží vzduchotechnického potrubí a špatným utěsněním lze ztratit až 30 % dopravovaného a upraveného vzduchu. Řešením v tomto případě nemůže být zvyšování výkonu ventilátoru (jednotky) s následným nárůstem rychlosti v potrubí, nárůstem tlakových ztrát, zvýšení hlučnosti a konečně i vyššími energetickými nároky pro přípravu vzduchu (ohřev, chlazení, vlhčení atd.). Jedinou správnou cestou je dosažení co nejlepší těsnosti celého systému.

Třídy vzduchotěsností

Současná legislativa tento problém popisuje v normách DIN EN 12237 pro kruhové potrubní rozvody, DIN EN 1507 pro čtyřhranné rozvody a dále pak např. v normách DIN EN 1886 (Větrání budov – potrubní prvky – Mechanické vlastnosti) a DIN EN 13141-7 (Větrání budov – zkoušení výkonu – větrací jednotky). Od 1. 1. 2010 nově dle ČSN EN 15727 (Větrání budov – Potrubí a potrubní komponenty, těsnost, třídění a zkoušení).

Z prvně jmenované normy DIN EN 12237 je velice dobře patrné, jak se dnes třídy netěsnosti označují, jak mají být testovány a jaké jsou mezní hodnoty míry úniku vzduchu (Tab.1).

Na základě výše uvedených požadavků vyvinula firma Airflow unikátní měřicí systém nazvaný P.A.N.D.A. (Positive and Negative Ductwork Accreditation system).

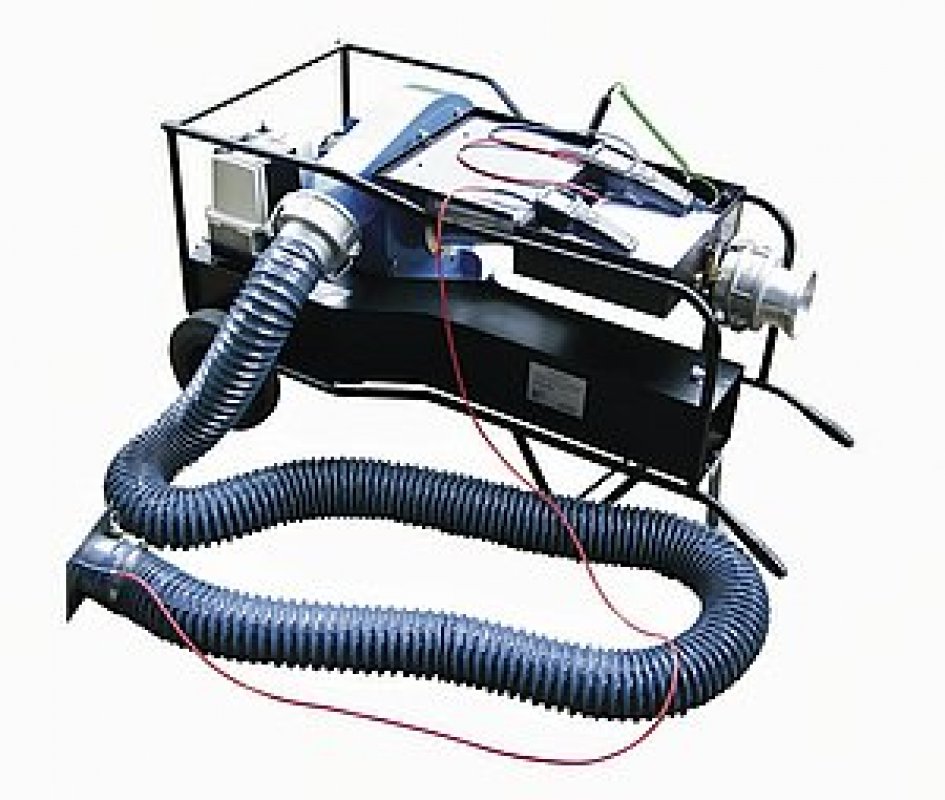

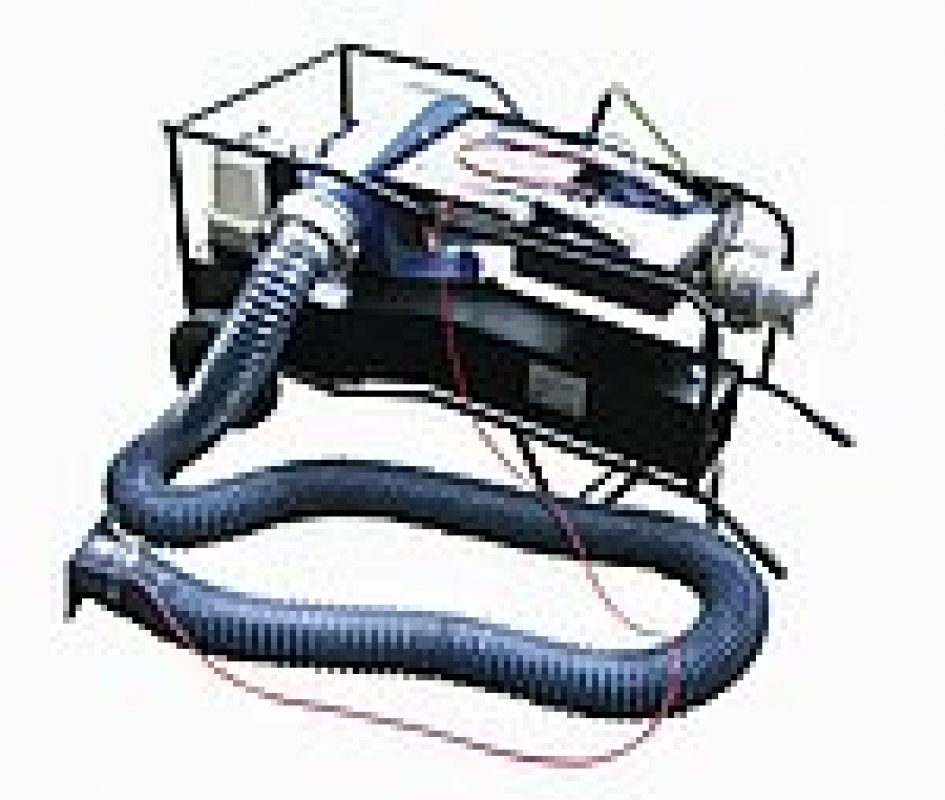

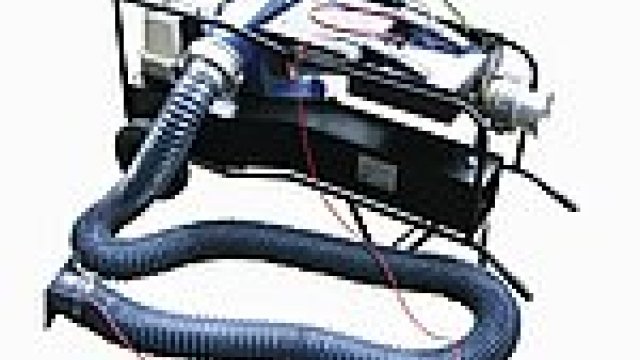

Systém P.A.N.D.A.

Měřicí systém je určen především pro zjišťování netěsnosti sestav klimatizovaných potrubí a vzduchotechnických systémů. Využití najde ovšem i v dalších aplikacích např. při zjišťování netěsností čistých prostor, určení netěsnosti klimatizačních jednotek atd.

P.A.N.D.A. dokáže rychle otestovat daný systém na podtlak i přetlak pro nominální hodnoty tlaku do ±2500 Pa. Průtok je možné nastavit v rozmezí od 3,6 až do 720 m³/hod. Metodika měření přesně odpovídá nejnovější normě EUROVENT 2/2 (European directive) a našim klasifikačním normám ČSN EN 1507, ČSN EN 12237 (třída vzduchotěsnosti A,B,C,D). Požadované hodnoty průtoku resp. tlaku v průběhu zkoušek lze snadno nastavit elektronickým regulátorem otáček v podobě frekvenčního měniče. Průtok je snímám a měřen pomocí Wilsonovy mříže (vyšší průtoky) nebo dýzy (nízké průtoky). Tlaková diference a teplota je vyhodnocována multifunkčním přístrojem TA460P, který přepočítává a indikuje přímo skutečný průtok s přesností ±2,5% z naměřené hodnoty ±0,01 l/s. Druhý přístroj (digitální mikromanometr PVM620) snímá a zaznamenává hodnoty statického tlaku (podtlaku) měřeného systému s přesností ±1% z naměřené hodnoty ±1 Pa.

Data je možné ukládat do paměti přístrojů a následně vyhodnotit na PC (přenos dat pomocí USB kabelu). K dispozici je i přímý tisk na minitiskárnu 8934 (Bluetooth připojení). Výsledek měření tak můžete předat zákazníkovi ihned po skončení testu, pokud to požaduje. Systém je vybaven i zařízením umožňujícím provádět během testu vzduchotěsnosti kouřovou zkoušku. Ta velice rychle odhalí případné netěsnosti a problémová místa s následnou možností jejich utěsnění.

P.A.N.D.A. je mobilní a lze ji převézt osobním vozem. Oba přístroje TA460P a PVM620 lze využít i samostatně pro další VZT měření. Všechny deklarované přesnosti jsou podloženy kalibračními certifikáty, které jsou součástí dodávky systému.

Praktická měření rozvodů klimatizací

Rozvodné systémy vzduchotechnických a klimatizačních zařízení pro použití, na která se vztahují požadavky na požární bezpečnost a dále pro použití, na která se nevztahují požadavky na požární bezpečnost.

1. Jsou tzv. „stanoveným výrobkem” ve smyslu zákona č. 22/1997 Sb. o technických požadavcích na výrobky v platném znění a dále se na ně vztahuje.

2. Nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., kterým se stanoví technické požadavky na vybrané stavební výrobky.

Je nutno posoudit bezpečnost výrobků před uvedením na trh, posoudit shodu s normami a vydat o bezpečnosti výrobku před uvedením na trh tzv. „prohlášení o shodě” dle výše uvedeného zákona, jinak se výrobce vystavuje nemalému finančnímu postihu. Pro prohlášení o shodě je nutno posoudit vlastnosti výrobku s ohledem na bezpečnost dle evropských a popř. českých norem.

Důležitá je deklarace použití výrobku ve stavbě s ohledem na šest základních požadavků uvedených v nařízení vlády, k tomu slouží přiložené technické návody jako určité vodítko pro výrobce a Autorizované osoby při prokazování shody.

V praxi je jednou z nejdůležitějších vlastností určování velikosti netěsnosti na kovových plechových potrubních prvcích a sestavách (normy citovány v úvodu).

Každá z norem udává přesně požadavky a metodu měření. Při praktických aplikacích jsou výrobky sestaveny do zkušební trasy a na ní se měří únik v závislosti na čase přepočtený na celkovou plochu a udává se tzv. „faktor úniku”, podle něhož se klimatizační potrubí klasifikují do 4 skupin (A, B, C, D). Z výsledků je vidět, s jakou přesností každý výrobce pracuje (největší úniky jsou ve falcích výrobních spojů, v napojení rohovníků a lišt, další netěsnosti vznikají při montáži).

První praktická měření se systémem P.A.N.D.A. na vzorcích sestav potrubí (čtyřhranných a kruhových) probíhají v těchto dnech ve Strojírenském zkušebním ústavu v Jablonci nad Nisou. V tab. 2 je malá ukázka výstupu z měření vzorku čtyřhranného ocelového potrubí z pozinkovaného plechu tl. s = 0,7 mm o rozměrech 600 × 600 mm a délky 3000 mm.

Po ukončení zkoušek a jejich komplexním vyhodnocení bude připraven seminář pro odbornou veřejnost s praktickými ukázkami měření na vzorcích klimatizovaných sestav v SZÚ.

Měření klimatizačních jednotek

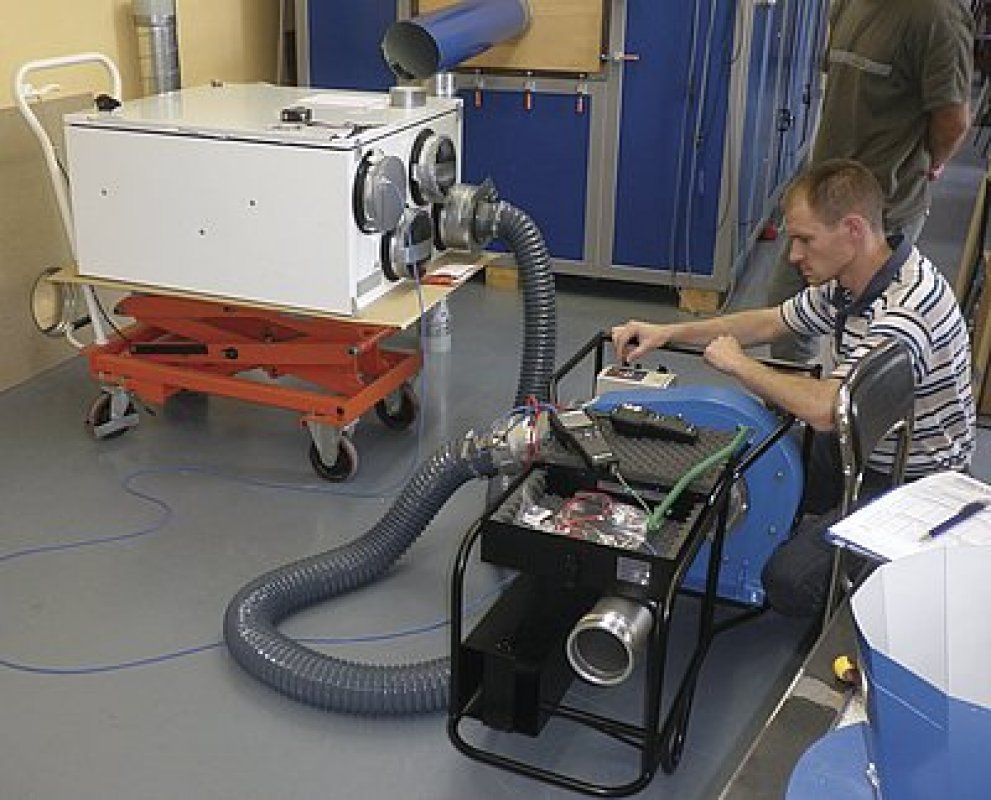

Jak snadno, rychle a efektivně lze systém P.A.N.D.A. využít pro testování klimatizačních jednotek jednoznačně prokázala praktická měření v laboratoři firmy ATREA s.r.o., kde byla otestována jednotka DUPLEX 540 ECV. Nejen že byly hodnoty úniku vzduchu exaktně změřeny, ale v krátké chvíli byla za pomoci kouřových patron rovněž přesně lokalizována jednotlivá místa drobných úniků, jejichž součet je v konečném výsledku relevantní. Systém P.A.N.D.A. se tak navíc stává neocenitelnou pomůckou při vývoji nových produktů a zkvalitňování jejich výroby.
