Software pro navrhování ocelových konstrukcí ASTRON

Programy CYPRION, DIAL-ASTRON, TECHMAN a CYPRION MSB umožňují projektantům efektivně zpracovat požadavky investora a předložit řešení včetně variant. Vše je otázkou několika minut a návrh konstrukce lze dále zpracovat díky programu AllPlan 2004 LT.

Společnost ASTRON BUILDINGS

je největším evropským výrobcem systémových ocelových konstrukcí jednopodlažních a vícepodlažních objektů. Přízemní objekty jsou využívány v nejrůznějších oblastech průmyslu, obchodu, logistice, kultuře a sportu. Vícepodlažní objekty najdeme především jako administrativní objekty, parkovací domy a obchody. Firma Astron Buildings je na obchodním trhu v celé Evropě zastoupena regionálně působícími smluvními partnery, jež vybavuje plnou podporou školení, propagačních materiálů a také poskytuje programové vybavení pro návrh, ocenění a vizualizaci objektů systému ASTRON.

Kalkulační program CYPRION

V současné době, kdy v některých případech o získání zakázky rozhodují minuty, si společnost Astron Buildings nedokáže představit prodej bez využití moderní výpočetní techniky. Pro svoje systémové konstrukce firma vyvinula kalkulační program

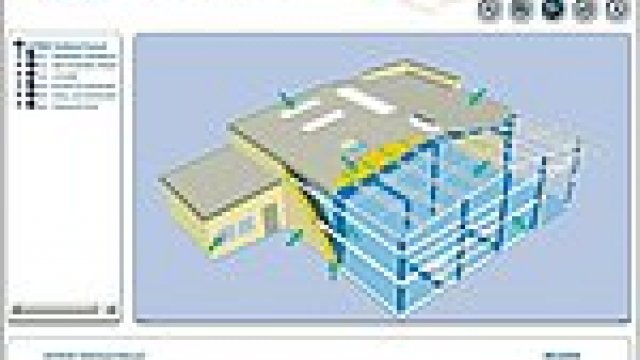

CYPRION (obr. 1). Jedná se o velmi uživatelsky srozumitelný program, v jehož těle jsou uloženy informace o systémových prvcích a jednotlivých součástech kompletní stavby ocelové konstrukce. Program prochází neustálým zlepšováním a doplňováním dalších údajů, které se jako zpětná vazba dostávají od jednotlivých uživatelů. V současné chvíli je k dispozici verze 7.2, touto verzí jsou vybaveni stavební partneři společnosti ASTRON BUILDINGS. Zároveň je volně k dispozici verze v provedení „light”. Výhodou tohoto programu je optimalizace konstrukce ocelové haly (primární konstrukce, sekundární konstrukce a opláštění) jako celku, nikoliv po jednotlivých částech. Na základě této optimalizace, která trvá dle složitosti haly v řádu několika málo minut, je k dispozici jasný obrázek o tvaru konstrukce, půdorysných a výškových rozměrech, optimální osové vzdálenosti primární rámové konstrukce, velikosti sekundární konstrukce z válcovaných „Z” profilů, plochách opláštění, typu zavětrování, včetně jednotlivých hmotností. Zároveň je možné okamžitě exportovat půdorys, řez a pohledy na stěny do formátu dxf, který podporuje většina profesionálních kreslících programů, a dále s ním pracovat.

Nadstavby programu CYPRION

Součástí programu CYPRION jsou dvě nadstavbové části – DIAL-ASTRON (obr. 2) a TECHMAN (obr. 3). Program

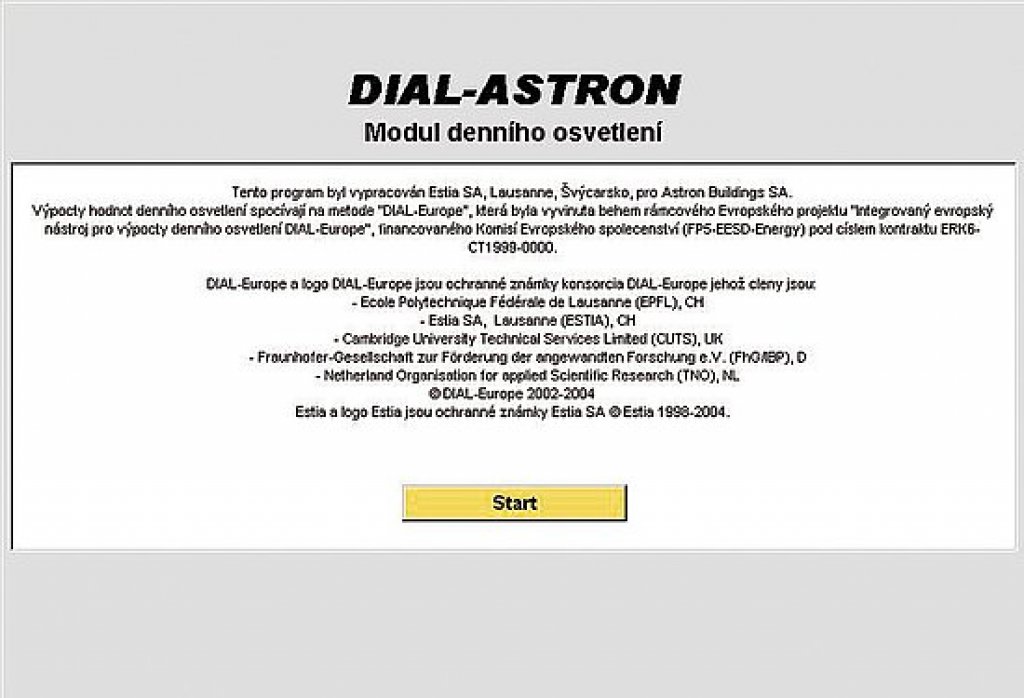

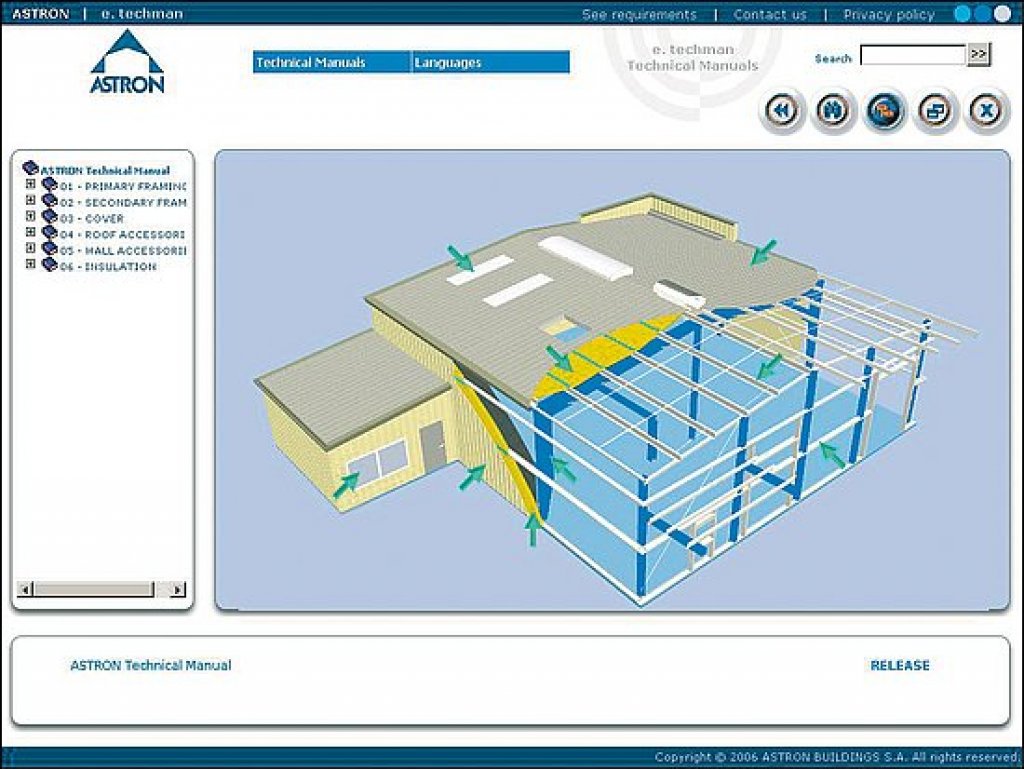

DIAL-ASTRON je program pro výpočet denního osvětlení uvnitř objektu. Na základě zadaných otvorů do střechy a stěn haly s definovaným prostupem denního osvětlení program graficky nebo tabulkově znázorní faktor denního osvětlení nebo autonomii denního osvětlení v porovnání s požadovanou hodnotou osvětlení pro vnitřní prostředí. Program TECHMAN slouží jako pomůcka pro řešení všech standardních detailů konstrukce. Jednoduchým způsobem, dle obrazového menu, je možné vybrat část konstrukce objektu a k ní přesný detail.

CYPRION MSB pro vícepodlažní budovy

Dříve firma ASTRON BUILDINGS, vzhledem ke vstupu na trh s vícepodlažními objekty, vyvinula program CYPRION MSB (obr. 4). Vývoj tohoto programu byl založen na úplně jiných základech než u používaného CYPRIONu. Základem je diametrálně odlišný konstrukční systém, který vyžaduje jiné zadání, jiný výpočet a zcela jiný výstup z programu. U tohoto CYPRIONU MSB lze standardně navrhovat objekty do 3 nadzemních podlaží se střechou o maximálních půdorysných rozměrech 60,0 x 60,0 m. Program je opět velmi uživatelsky srozumitelný a výstupy ve formě obrázků je možné získat okamžitě po provedené optimalizaci. Optimalizace se provádí ve vztahu ocelová primární konstrukce a nosná konstrukce stropu (nejčastěji jsou stropní konstrukce řešeny ze železobetonových předpjatých panelů SPIROL). Do optimalizace není zahrnuto opláštění objektu, neboť u tohoto typu objektů je nepřeberné spektrum možností, které se vždy řeší u dané zakázky samostatně.

AllPlan 2004 LT pro systém ASTRON

Zmínku zaslouží významná spolupráce s firmou NEMETSCHEK, která přímo pro společnost Astron Buildings připravila verzi jejich programu AllPlan 2004 LT. Propojení s programy CYPRION je jednoduchým linkem a díky databázi prvků v programu AllPlan je 3D model haly vytvořený v programech CYPRION a CYPRION MSB hotový v profesionálním programu a je možné ho editovat, upravovat a především vytvářet prezentace ve formě obrázků a animací. Je možné tento 3D objekt ve vysoké kvalitě také exportovat a pracovat s ním v jiných programech.

Prezentace pro investora v aktuálním okamžiku

Toto veškeré programové vybavení je především pomůckou pro projektanty a architekty v prvních fázích rozhodování o projektu na výstavbu halového nebo vícepodlažního objektu, kdy velmi rychlým zadáním základních dat do programu (vzdálenost rámů, místo stavby, typ konstrukce, typ opláštění, jednotlivé typy příslušenství) získají základní charakteristiky objektu, na kterých je možné založit kompletní dokumentaci stavby. Jednoduchými úpravami není problém řešit vše ve více variantách. Zároveň je tedy okamžitě k dispozici 3D model pro prezentaci před investorem pro lepší představu o plánované stavbě (obr. 5).
