Program ATLAS DMT vhodný na projektovanie poľných ciest
Neoddeliteľnými súčasťami pozemkových úprav sú i návrhy a projekty poľných ciest. Program Atlas DMT umožňuje naprojektovať poľnú cestu rýchle a efektívne. Základ tvorí vytvorený digitálny model reliéfu (DMR) vo forme nepravidelnej trojuholníkovej siete (TIN) územia, na ktoré ideme novú cestu dimenzovať.
Pri smerovom riešení trasy vychádzame z hlavných parametrov poľných ciest, určených podľa kategórie poľnej cesty a polohopisných podkladov nevyhnutných pre samotný projekt.
Polygón navrhovanej trasy

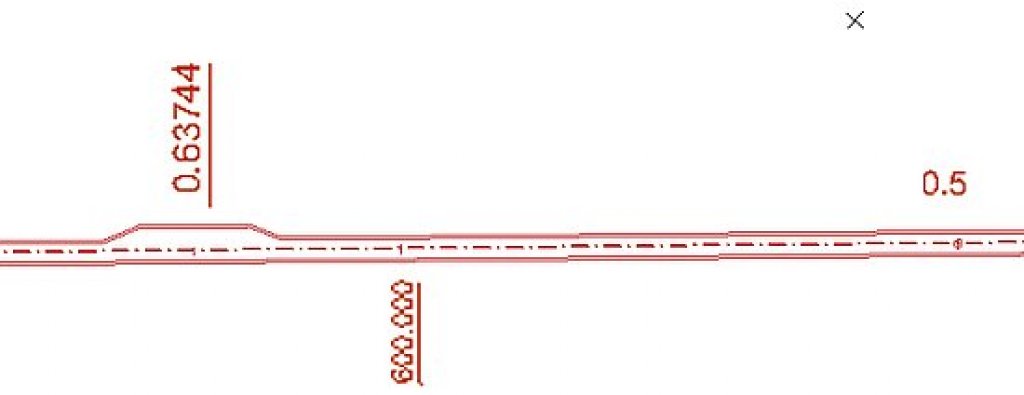

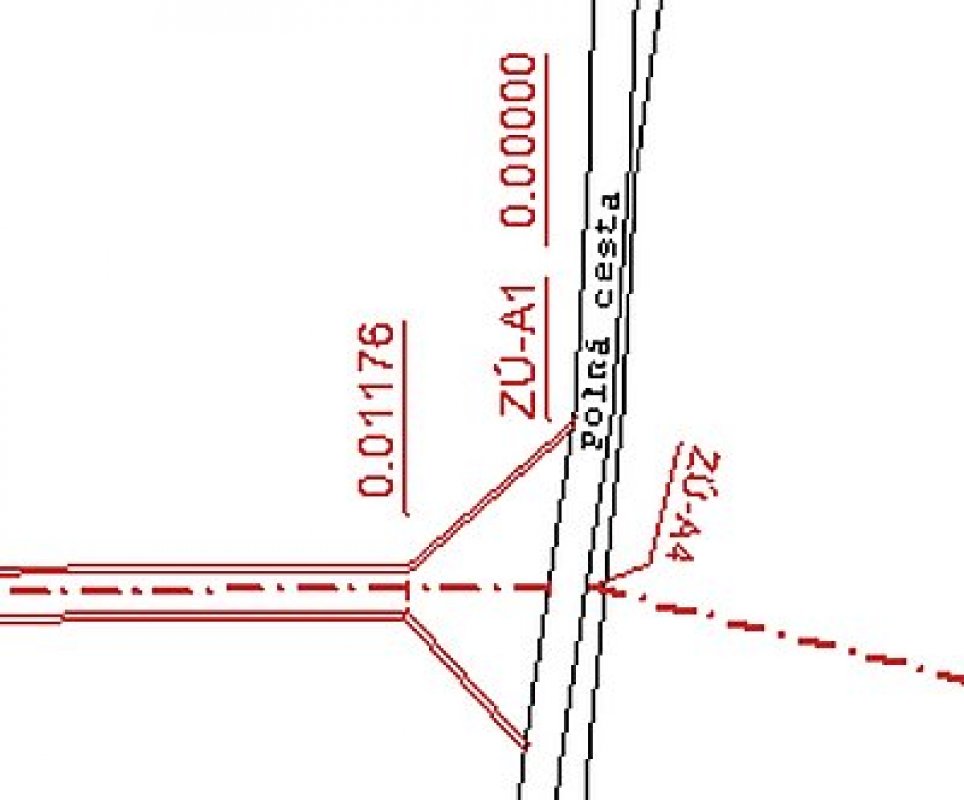

Prvým krokom je vytvorenie polygónu navrhovanej trasy a vloženie jednotlivých smerových oblúkov. Program umožňuje polomery oblúkov upravovať na požadovanú hodnotu. Priečne polygóny umožňuje program vkladať dvoma spôsobmi, manuálne a automaticky. Manuálny spôsob vkladania závislí od užívateľa a umožňuje polygóny vkladať po jednom, pri automatickom program v zadaných vzdialenostiach polygóny hromadne vloží.
Modul CESTY
Po exporte polygónu sa práca prenáša do modulu CESTY. Program automaticky vytvorí dva výkresy, výkres pozdĺžneho profilu (PO) a výkres priečnych rezov (PF). Vo výkrese PO sa zadá niveleta navrhovanej komunikácie vložením staničenia začiatku, konca a niekoľkých potrebných lomových bodov, tieto je možné počas návrhu meniť. Výšky program automaticky dopočíta podľa DMR. Polomery výškových oblúkov program umožňuje vkladať obdobne ako pri smerovom riešení komunikácie. Taktiež sú odvodené od hlavných parametrov poľných ciest.

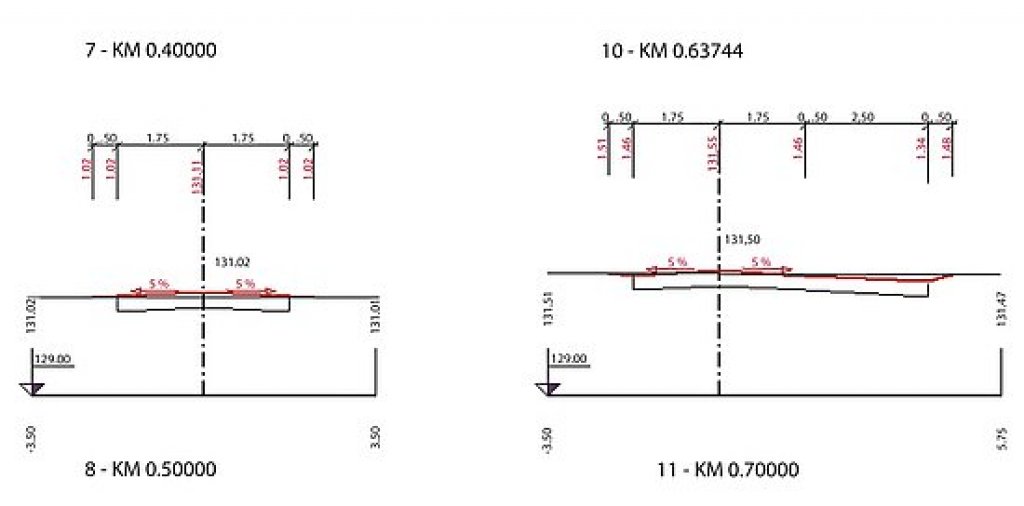

Projektovanie cestného telesa v priečnom reze sa vykonáva vo výkrese PF. Potrebné parametre ako sklon, konštrukcia vozovky, odvodnenie cestného telesa a návrh cestných priekop sa spravidla vykonáva na prvom reze. Ďalej nám program jednoducho umožní prekopírovanie zvlášť pravej a ľavej časti i do ostatných priečnych rezov a ich prispôsobenie sa na základe DMR. Ďalšie možnosti, ktoré ponúka je výsadba stromoradia, sprievodnej zelene, umiestnenie ochranného zábradlia alebo pätníkov.
Výpočet kubatúr premiestnenej zeminy sa vykoná v programe ATLAS DMT automaticky spôsobom určenia plôch výkopov a násypov z priečnych rezov. Pri ich určovaní sa príslušné výmery odmerajú priamo v priečnom reze z dvoch po sebe nasledujúcich profilov. Výsledkom je podrobný textový súbor vo formáte „.kub” a zákres vo forme tabuľky do priečnych rezov.
Výsledok projektovania

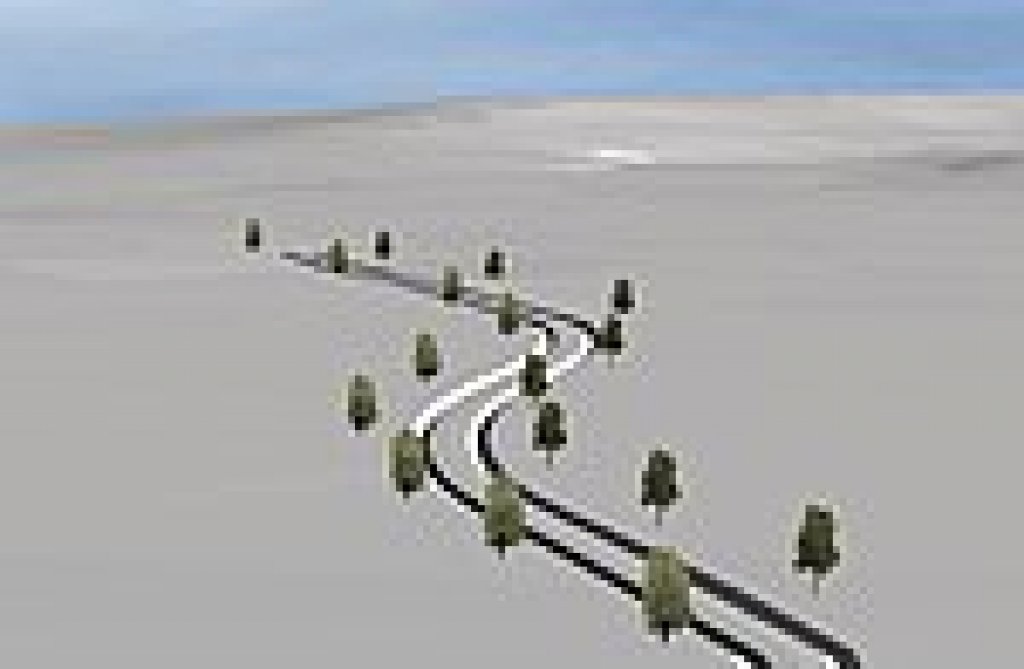

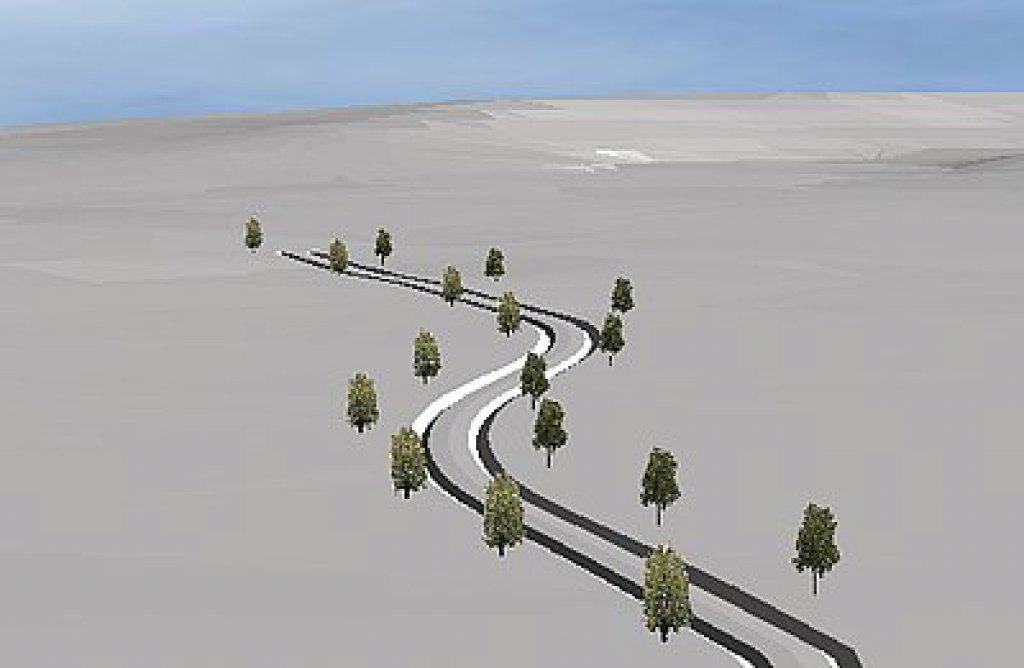

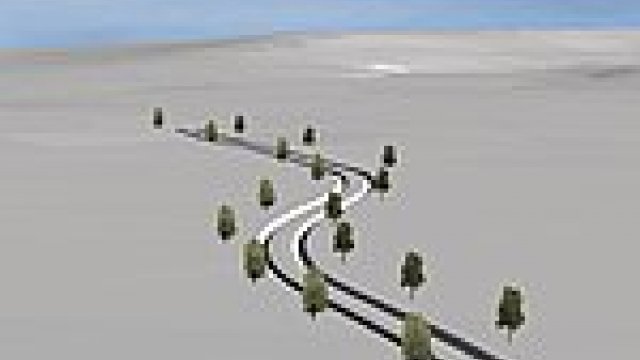

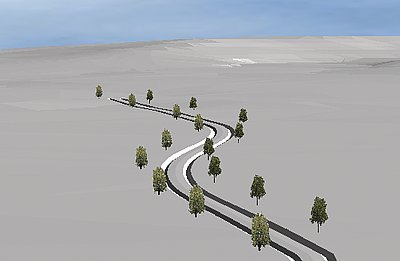

Výsledkom projektovania poľných ciest v programe ATLAS DMT je okrem pozdĺžneho profilu, priečnych rezov, vzorového priečneho rezu a výpočtu kubatúr aj vytvorenie nového DMR. Tento nový DMR je vytvorený na základe pozdĺžneho profilu a priečnych rezov iba v šírke terénu priečnych rezov. Takto vytvorený DMR poskytuje pohľad na priestorové usporiadanie navrhovanej novej komunikácie. Ak chceme vytvoriť nový DMR v rámci obvodu projektu pozemkových úprav, je potrebné vyhotoviť prienik pôvodného DMR a nového DMR navrhovanej novej komunikácie. Výsledkom je nový DMR celého záujmového územia so zakomponovanou novou komunikáciou.
