Vápenopískové zdicí systémy VAPIS a VAPIS QUADRO pro bytové domy
Vápenopískové zdící prvky nabízí řadu zajímavých vlastností, které jsou ve svém souhrnu velmi dobře a efektivně využitelné v bytové výstavbě. Samozřejmě, že při stavbě velkých objektů již není možné vyjít s „klasikou“ maloformátových cihel na normální maltu. Uplatnit se mohou jen efektivní a racionální zdicí systémy. Ve vápenopískovém zdivu svůj výrazný příspěvek pro efektivní bytovou výstavbu nabízí systémy VAPIS pro ruční zdění a především systémy strojního zdění pomocí minijeřábku VAPIS QUADRO.
Vlastnosti vápenopískových bloků
Vápenopískové zdicí prvky VAPIS jsou vyrobeny z přírodních surovin, na bázi velmi pevných krystalických vazeb oxidu křemičitého s hydroxidem vápenatým. Jejich složení je jemný křemičitý písek (92 %), nehašené vápno (5 %) a voda bez dalších příměsí. Výroba probíhá lisováním surové směsi do konečného tvaru a jejím vytvrzením v autoklávu. Materiál a technologie výroby tak definují vlastnosti vápenopískových prvků. Vysoká objemová hmotnost a z ní rezultující pevnost bloků (až P30) umožňují výrazné snížení tloušťky zdiva při dodržení všech stavebně technických požadavků. Charakteristická pevnost zdiva se pohybuje okolo 14 MPa. Vzhledem k jejich vysoké objemové hmotnosti a z toho vyplývající pevnosti jsou nejběžnější tloušťky nosných stěn pro bytové domy do pěti podlaží 200 nebo 240 mm. Tato skutečnost je naprosto rozhodujícím parametrem při výběru nosné konstrukce u bytových staveb. Zisky užitné (prodávané) plochy dosahují desítek m2, což na jednom bytovém objektu, při dnešních cenách za 1 m2 bytu (např. v Praze přes 40 000 Kč/m2) představuje významné částky, které hovoří v prospěch vápenopísku.
Zvukově izolační vlastnosti
Minimální úroveň ochrany proti hluku v budovách je definována normou ČSN 73 0532. Zvukově izolační vlastnosti vápenopískových prvků jsou dány jejich objemovou hmotností a z ní vyplývající plošné hmotností zdiva, včetně malty a omítek. Platí víceméně přímá úměra – čím vyšší objemová hmotnost prvku, tím vyšší útlum hluku. Zdivo VAPIS splní požadavky na váženou stavební neprůzvučnost pro obvodové, mezibytové a mezipokojové stěny již v minimálních tloušťkách a s dostatečnou rezervou. Vzduchová neprůzvučnost je u prvků VAPIS nejvyšší na trhu. Například zdivo tloušťky 24 cm při objemové hmotnosti 2 000 kg/m3 dosahuje vzduchové neprůzvučnosti R'w = 55–56 dB a splňuje tak s velkou rezervou požadavek normy (53 dB).
Právě splnění požadavků na protihlukovou ochranu spolu s možností statického zeštíhlení zdiva z důvodu vysoké únosnosti, ve spojení s příznivou úrovní nákladů na zhotovení zdiva, jsou významným faktorem při zvyšování užitné plochy bytového objektu a tím i její výnosnosti ku prospěchu investora.
Tab.: Srovnání vzduchové stavební neprůzvučnosti vybraných bloků VAPIS (oboustranně omítnuto 2 × 1 cm omítky)
| Blok | Tloušťka zdiva | Třída pevnosti | Třída objemové hmotnosti | R ́ w |
| VAPIS 8 DF LD | 115 | 15 | 1,6 | 44 dB |
| VAPIS QUADRO | 25 | 2,0 | 46 dB | |
| VAPIS 6 DF LDE | 175 | 15 | 1,6 | 48 dB |
| VAPIS QUADRO | 25 | 2,0 | 51 dB | |
| VAPIS 7 DF LPE | 200 | 25 | 1,8 | 51 dB |
| VAPIS QUADRO | 25 | 2,0 | 53 dB | |
| VAPIS 8 DF LDE | 240 | 10 | 1,4 | 50 dB |
| VAPIS QUADRO | 25 | 2,0 | 55 dB | |
| L = blok na tenkovrstvou maltu, D = dutý, P = plný blok, E = blok s elektrokanálkem | ||||
Bloky pro ruční zdění VAPIS

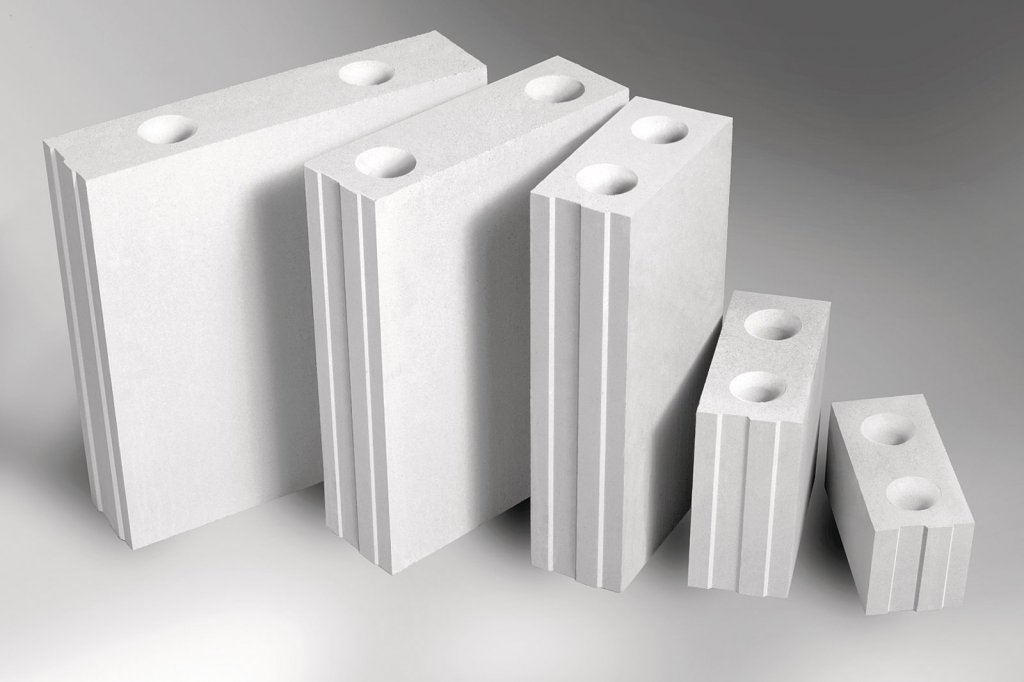

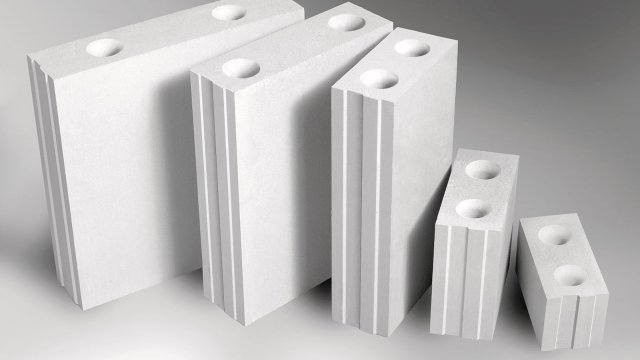

Základem pro efektivní zhotovení stavby z vápenopískových bloků je rastr 12,5 cm. Všechny vápenopískové prvky vychází z tohoto rastru a jsou koncipovány tak, aby je bylo možné ukládat ručně do tenkovrstvé malty, a to jak z pohledu hmotnosti, tak i manipulovatelnosti. K dispozici je 8 tlouštěk zdiva od 7 do 36,5 cm, výška bloků je 248 mm, délka buď 248, nebo 498 mm. Jednotlivé tloušťky se vyrábí v různých pevnostech a objemových hmotnostech, takže je z pohledu projektu možné objekt optimalizovat i ekonomicky. Směrnou pracností zdění cca 1,0 až 1,25 m2/h jsou vhodné spíše pro zhotovení menších objektů a rodinných domů. Bloky tlouštěk 200 a 240 mm ve vyšších objemových hmotnostech (2 000 kg/m3 a více) se velmi často používají pro zhotovení nosných mezibytových stěn bytových domů, tloušťky 150 mm jsou zajímavé pro mezipokojové stěny hotelů nebo sociálních zařízení.
Strojní zdění VAPIS QUADRO a VAPIS QUADRO E
Důležitým parametrem při volbě konstrukčního systému a stavebních materiálů je v dnešní době rychlost výstavby. Ta je také hlavní předností přesného stavebnicového systému QUADRO pro zdění s minijeřábem do tenkovrstvé malty o výšce lože 2 mm. Rychlost zdění se díky minijeřábku zvyšuje na cca. 0,25 hod./m2, přičemž vlastnosti vápenopískového zdiva zůstávají zachovány. Systémy VAPIS QUADRO se vyrábí v třídě pevnosti 20 resp. 25 MPa, charakteristická pevnost zdiva se pohybuje okolo 14 MPa. Třída objemové hmotnosti bloků může činit buď 2,0, nebo 1,8 (VAPIS QUADRO E s elektrokanálky), bloky QUADRO při tl. 24 cm splňují s velkou rezervou normový požadavek vážené stavební neprůzvučnosti pro mezibytové stěny 53 dB (naměřené hodnoty R'w = 56 dB). Svou filozofií jsou tak strojní systémy koncipovány především pro zdění větších objektů, jako bytové domy, řadové rodinné domy apod. Samozřejmou součástí systému jsou doplňky jako tenkovrstvá malta, překlady, věncovky, zdicí technika apod.
V jednom záběru zedník osadí 0,5 m2 zdiva (osmkrát více než při ručním zdění), a to bez náročné fyzické zátěže. Bloky QUADRO se vyrábějí v tloušťkách 115, 150, 175, 200, 240, 300 a 365 mm. Základním formátem systému jsou bloky 1/1 (50 × 50 cm), ty tvoří cca 85 % zdiva. Doplňkové formáty a řada vyrovnávacích cihel umožňují dosáhnout libovolného délkového a výškového modulu, omezují nutnost řezání a zmenšují zdicí modul, to vše optimálně v základním rastru zdění opět 12,5 cm. Celkem je k dispozici devět formátů cihel pro každou tloušťku zdiva; důležitým pomocníkem pro zdění se tak stává kladečský plán stěn – tzv. spárořez. Plánovací software QUADROplan vykreslí na základě podkladů od projektanta přehledně všechny formáty cihel v každé stěně a současně spočítá přesné výměry. Pokud zedník postupuje přesně podle spárořezu, nemusí se starat o správnou vazbu ani skladbu zdiva. Na výkresech jsou zakresleny a prokótovány veškeré otvory, překlady, prostupy, drážky ve zdivu, trojrozměrná vizualizace slouží pro lepší představu řešení.
„Kladečáky” zpracuje výrobce podle výkresové dokumentace a zároveň přesně spočítá potřebného množství materiálu. Tím se minimalizují stavební prořezy a je současně umožněno plynulé zásobování stavby aktuálně potřebnými prvky.
Variantou k systému QUADRO jsou bloky QUADRO E s průchozími kanálky pro vedení elektroinstalací. Odpadá tak pracné provádění drážek a jejich následné nahazování, při kterém se do zdiva vnáší další stavební voda. Zůstává jednotný podklad pro tenkovrstvé omítky. Kanálky ve zdivu představují snížení vážené stavební neprůzvučnosti o zhruba 1 dB, proto nacházejí uplatnění hlavně v objektech, kde nejsou kladeny na akustiku enormní požadavky.
Postup zdění

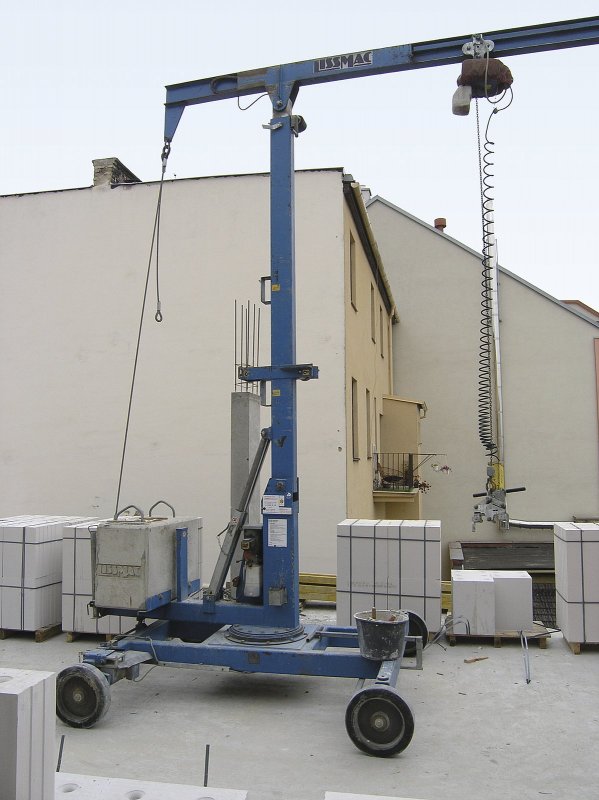

Pro vlastní zdění s minijeřábem je potřeba pouze elektrická přípojka 380 V, s 16A jističem. Minijeřáb váží cca. 1 950 kg, jeho vztyčení do pracovní polohy trvá cca 2 minuty a provádí se hydraulicky. Samostatný elektromotor slouží k vlastnímu zdění, tzn. pro zdvih a ukládání bloků QUADRO a pojezd minijeřábem. Otočná věž minijeřábu a pojezd kočkou se ovládají manuálně.

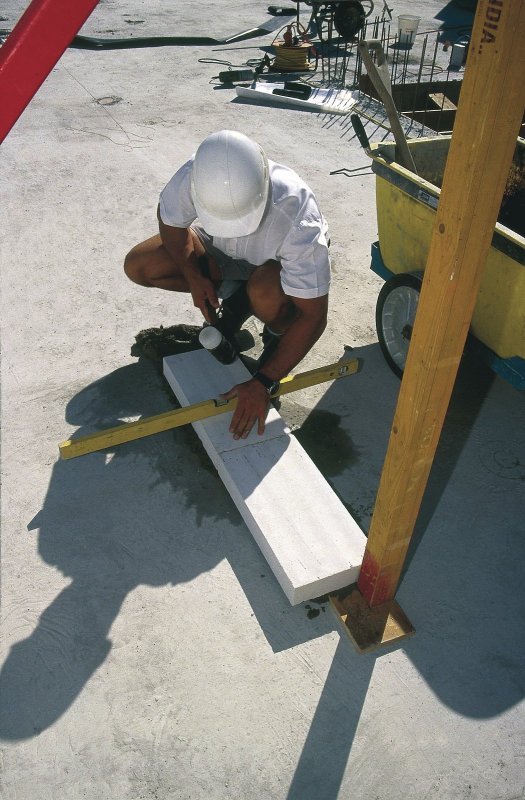

Důležité je uspořádání staveniště a rozestavění palet s bloky mezi minijeřáb a zdivo tak, aby se manipulace zkrátila na minimum. Minijeřáby mají nosnost až 500 kg, maximální délku vyložení 5 metrů a maximální osazovací výšku až 6 metrů. Všechny šáry zdiva pro běžné výšky podlaží je možno osazovat z pojezdných montážních schůdků, není potřeba žádného lešení. Bezpečnou manipulaci s bloky zajišťují samosvorné kleště, vše je ovládáno jedním zedníkem. Efektivitu zdění zvyšuje nasazení pomocníka (přidavače), který transportuje bloky minijeřábem, zedník mezitím bloky ukládá a kontroluje rovinnost a svislost ve zdivu. Spotřeba tenkovrstvé malty pro 2 mm spáru je minimální (cca 1,7 kg/m2 zdiva tl. 240 mm). Základem plynulého zdění je ale vždy zhotovení patní vrstvy zdiva – zde se používají buď vyrovnávací bloky VAPIS, možno použít i bloky pro ruční zdění.
Použitím systému strojního zdění QUADRO zůstávají zachovány další důležité užitné hodnoty vápenopískového zdiva – vysoká statická zatížitelnost a výrazná protihluková ochrana. Dostatečná vnější vrstva zateplení dodává konstrukcím špičkové tepelněizolační vlastnosti, přičemž vlastní masivní zdivo zajišťuje navíc tepelnou akumulaci, která je rozhodující pro mikroklima v místnostech a příjemný pocit sálavého tepla. Vápenopísková cihla rovněž funguje jako přirozený regulátor vlhkosti, neboť má výraznou schopnost ukládat vodní páry a opět je uvolňovat do vnitřního prostoru, pokud je již vzduch sušší.
Technologie strojního zdění se rychle dostává do povědomí stále většího počtu developerů a stavebních firem, které si uvědomují zásadní význam rychlosti výstavby.
