ArchiCAD STAR(T) Edition 2012

Novinka ArchiCAD SE2012 vychází z ArchiCAD 15 - nejnovější verze „velkého“ ArchiCADu. „Startovní“ ArchiCAD je určen pro malé kanceláře a to jak z pohledu počtu projektantů, tak z pohledu velikosti zakázek. Program disponuje CAD/BIM technologií pro 3D navrhování a projektování budov optimalizovanou pro co nejlepší poměr cena/výkon.

ArchiCAD SE umožňuje vytvoření 3D modelu a následné generování všech stupňů projektové dokumentace. Omezení oproti velkému ArchiCADu vycházejí ze zaměření programu na menší kanceláře a týkají se hlavně týmové spolupráce, modelování speciálních konstrukcí a není k dispozici optimalizovaná 64-bit verze pro Windows.

Naopak funkce programu zahrnují řadu „vychytávek“ velkého ArchiCADu jako jsou částečné zobrazení konstrukcí, natočení pohledů, stíny v pracovním okně OpenGL, texty u kót, „excel“ v interaktivních výkazech, rozšířené nastavení oken a dveří, pravítko či přímé načítaní geodetických dat. Z funkcionality a nástrojů patnáctky zpřístupňuje SE 2012 například neomezený přístup ke GDL objektům a API funkcím až do verze ArchiCADu 15, aktualizovaný DWG-DXF I/O převodník, interaktivní 3D pracovní prostor využívající 3D vodící čáry a pracovní roviny a automatické inteligentní konstrukční vazby mezi objekty se zachováním potřebné flexibility.

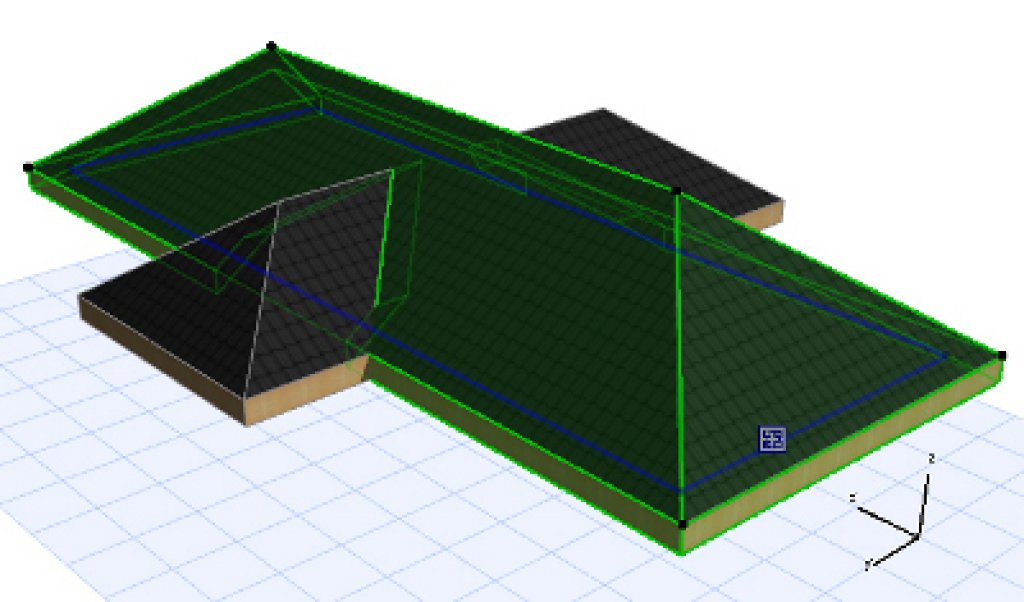

Komplexní střechy

Velmi propracovaným nástrojem jsou tzv. Komplexní střechy. Konstrukci jakéhokoli tvaru střechy lze vymodelovat několika kliknutími myší. Komplexní střecha může být složena z mnoha střešních segmentů různého sklonu, které jsou dále sestaveny z několika úrovní. Střechu lze následně upravovat jako celek nebo jako samostatné střešní desky.

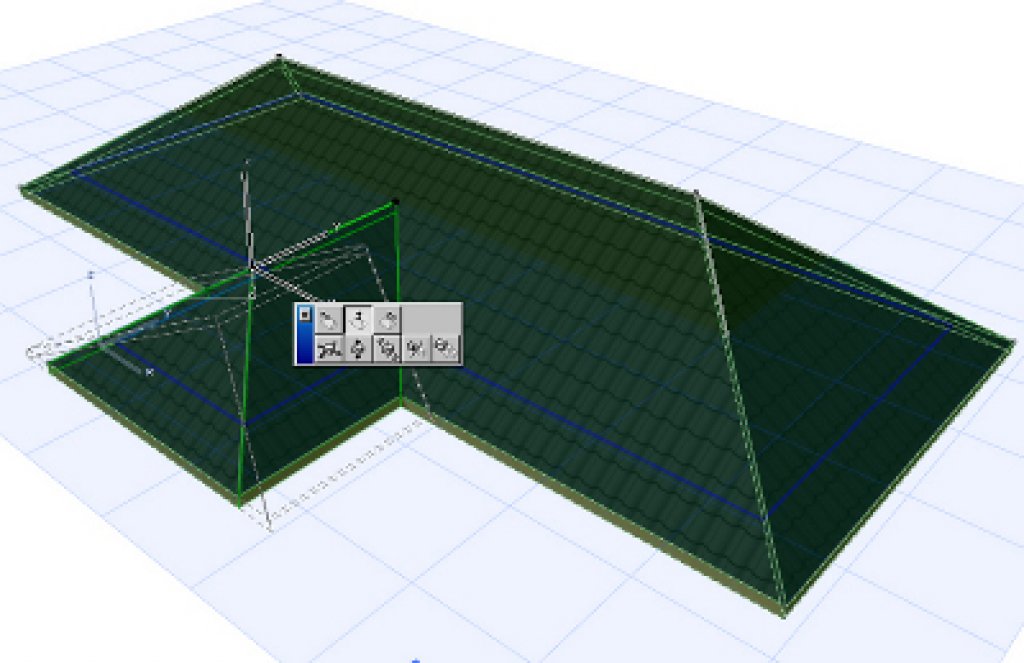

Inteligentní vazby

Mezi konstrukcemi lze nastavit tzn. inteligentní vazby. Vazby jsou asociativní což znamená, že úprava jednoho objektu změní i všechny objekty „navázané“. ArchiCAD SE poskytuje srozumitelnou grafickou zpětnou vazbu pro jednoduchou práci se všemi typy operací s tělesy (boolean operace) a ořezávání/zarovnávání střech.

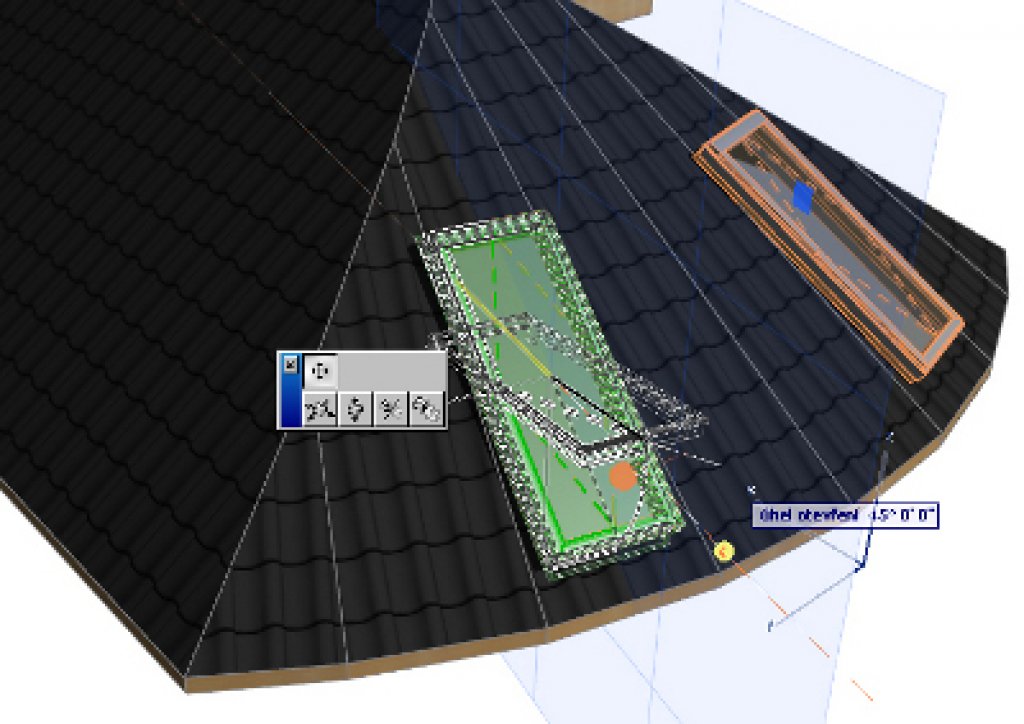

Střešní okno

Vylepšený nástroj Střešní okno nabízí jednodušší a intuitivnější vkládání střešních oken do komplexních střech. Střešní okna, světlíky i vikýře se automaticky přizpůsobují změnám geometrie střechy. Dialog nastavení střešního okna je obdobný práci s objekty Dveře/Okna.

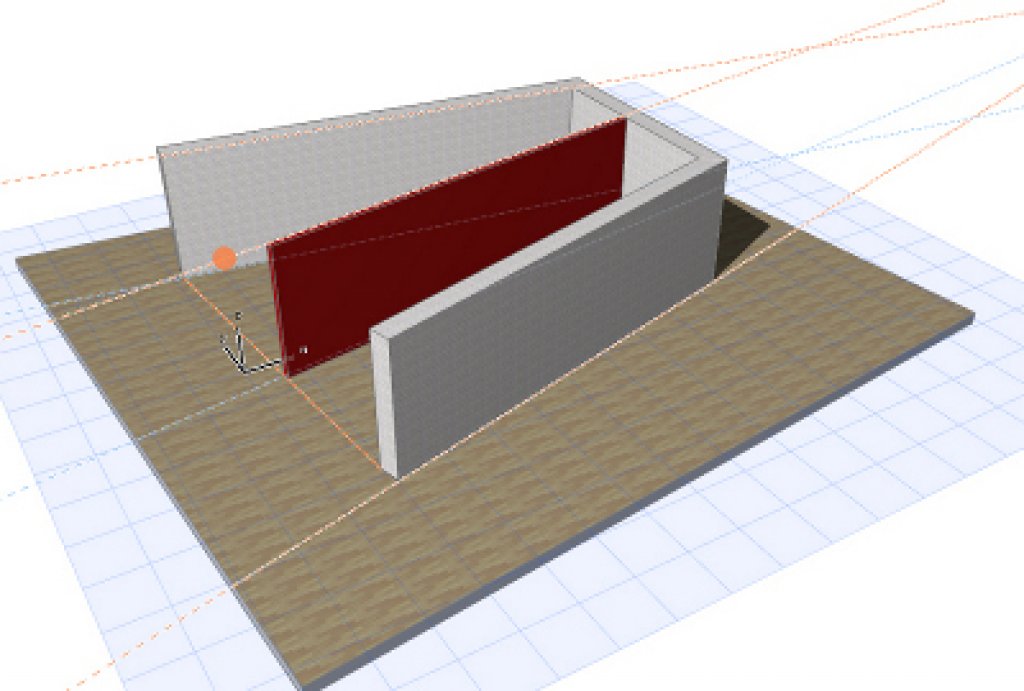

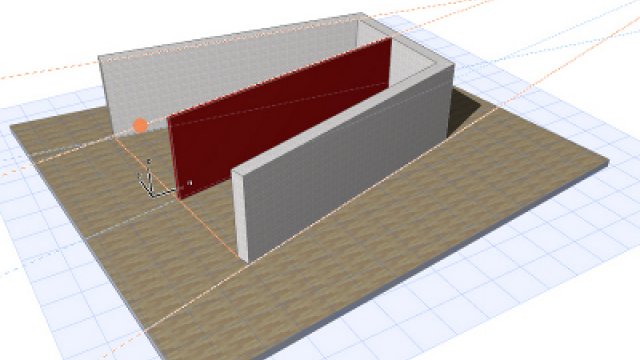

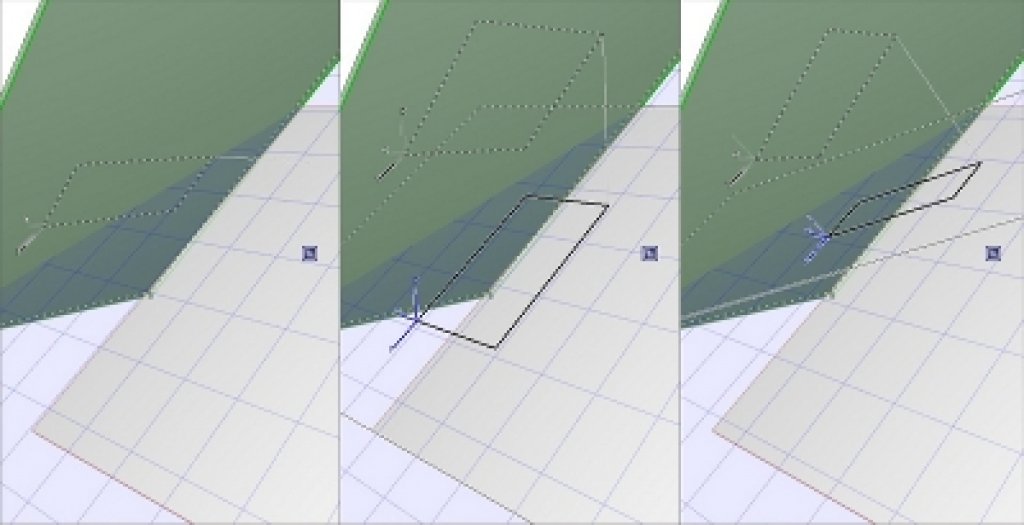

3D editační roviny

Konstruování v prostoru zjednodušují 3D editační roviny. Jedná se o dočasně zobrazované pracovní roviny s vodicími čarami, na které reaguje inteligentní kurzor. Díky tomu lze i ve 3D objekty umísťovat s absolutní přesností. V pracovních rovinách lze využít uchopovací síť včetně její rotace, lze pracovat s konkrétními body či s jejich průměty.

Vodicí čáry a grafická zpětná vazba

Orientaci ve 3D prostoru je výrazně zjednodušuje grafická zpětná vazba. Skryté části vybraných objektů jsou „zašeděny“, jejich umístění ve 3D je lépe pochopitelné. Editační pomůcky jako jsou referenční hrany zdí nebo referenční polygony střech se ve 3D zobrazují automaticky. Lepší „grafiku“ mají i vodicí čáry. Jejich označení, posun a odstranění lze provádět v průběhu modelování, konstruování a rýsování.

Lepší zpětná vazba znamená rychlejší práci ve 2D i 3D díky zvýraznění hlavních i uživatelsky definovaných směrů a sledování os X-Y. V případě, že je v ArchiCADu SE 2012 dopracováván projekt vytvořený v předchozí verzi programu (SE2009 nebo SE2010), program automaticky používá prvky z nejaktuálnější knihovny. To vše spolu se zpětnou kompatibilitou knihoven zajišťuje co nejplynulejší přechod na nejnovější verzi ArchiCADu SE.

Bezpečné automatické ukládání

V prostředí operačního systému MacOS je výrazně zvýšen výkon díky optimalizaci pro 64-bit a víceprocesorové systémy. (ArchiCAD SE2012 64-bit aplikace pro Windows není k dispozici.) ArchiCAD SE2012 přichází s novým algoritmem pro „super bezpečné“ automatické ukládání, který ukládá aktuální verzi projektu neustále na pozadí práce. Ukládání probíhá, aniž si tohoto procesu uživatel všimne, a to i v případě velkých projektů.

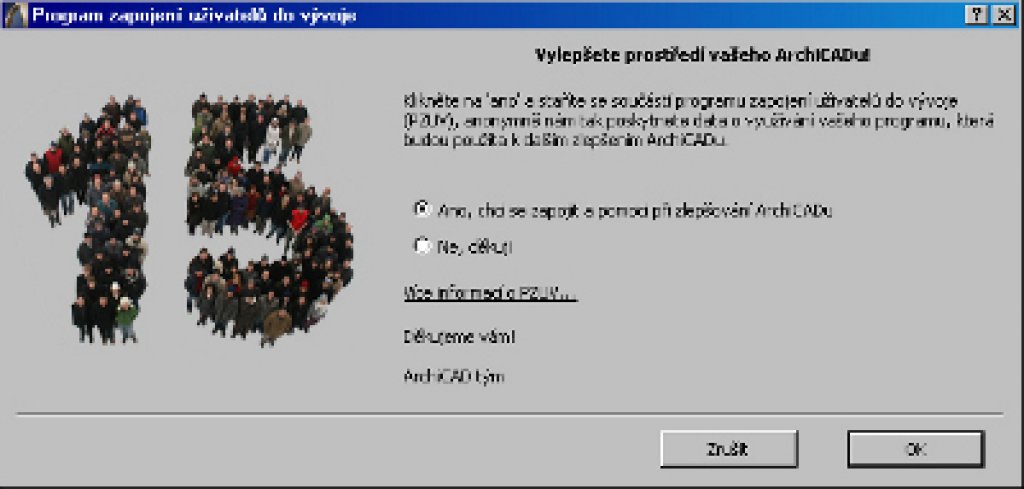

Program zapojení uživatelů

Uživatelé ArchiCADu SE mohou připomínkovat vývoj své aplikace díky Programu zapojení uživatelů (Customer Experience Improvement Program - CEIP) je navržen tak, aby se uživatelé mohli aktivně podílet na rozvoji svého programu tím, že anonymně zasílají Graphisoftu své připomínky a návrhy a sdílejí své zkušenosti s projektováním v ArchiCADu.

Systémové požadavky

Operační systém: Windows® XP Professional (32-bit a 64-bit), Windows® Vista Business a Ultimate Edition (32-bit a 64-bit), Windows® 7 (Profesional/Enterprise/Ultimate Edition), Mac OS X 10.6 Snow Leopard

Procesor: Intel Pentium 4 nebo vyšší; doporučen vícejádrový procesor; Macintosh® s procesorem Intel®; doporučen vícejádrový procesor

RAM: 32-bit: 2 GB požadováno, 4 GB a více doporučeno; 64-bit: 3 GB požadováno, 6 GB a více doporučeno

Pevný disk (instalace) 5 GB, 5 GB

Pevný disk (pro práci) 10 GB, 10 GB

Grafická karta: Open GL a DirectX9 s vlastní pamětí aspoň 256 MB

Kompatibilita, cena

Archicadovská kompatibilita SE funguje následovně: ArchiCAD 15 načítá projekty z SE 2012, SE 2012 načítá projekty z SE 2011/2010/2009/2008/2007/2006 a ArchiCADu 8.1/9, SE 2012 nedokáže načíst ani uložit data z ArchiCADu 10/11/12/13/14/15, SE 2012 ukládá pouze svůj datový formát. ArchiCAD SE 2012 je dodáván na DVD v papírovém boxu, který dále obsahuje hardwarový klíč a příručku Začínáme s ArchiCADem. Cena programu je 50 200 Kč bez DPH. Verze SE lze povýšit na velký ArchiCAD za cca rozdíl ceny.
