Bezpečné spoje plastového potrubí s firmou GLYNWED

Pro kvalitu spojů na potrubí z PE-HD a usnadnění práce přichází společnost GLYNWED s bezpečnostními elektrotvarovkami s názvem FRIALEN^®, které se používají pro tlakové rozvody vody, plynu a průmyslových odpadů, a s tvarovkami s názvem FRIAFIT^® pro gravitační kanalizaci. Potrubní spoje jsou svařovány pomocí elektrotvarovek speciálními svářecími přístroji.

  GLYNWED s.r.o. je dceřiná společnost ETEX Group se sídlem v Bruselu, která dodává na český trh kromě tvarovek, elektrotvarovek a armatur z lineárního polyetylenu FRIALEN^® a FRIAFIT^®, jimž je věnován tento příspěvek, také řadu dalších výrobků pro výstavbu podzemních inženýrských sítí. Jsou to mj. mechanické komponenty potrubních systémů, spojky a přírubové adaptéry HELDEN^® na potrubí z oceli, litiny, tvárné litiny, azbestocementu, betonu, PVC a PE a v neposlední řadě i mechanické svěrné spojky z polypropylenu MAGNUM^® a PRESSING^® na tlaková potrubí z PE a PVC.
   Pokládka a spojování potrubních systémů při výstavbě inženýrských sítí spolu vždy přináší snahu o dokonalé spoje potrubí a zabránění průsakům a vytékání dopravovaného média. Práce ve výkopech a v nepříznivých povětrnostních podmínkách je pro pracovníky nepříjemná, nepohodlná a působí na kvalitu práce. Někdy je nutné provádět spoje v těžko přístupných místech.

Systém FRIALEN^®

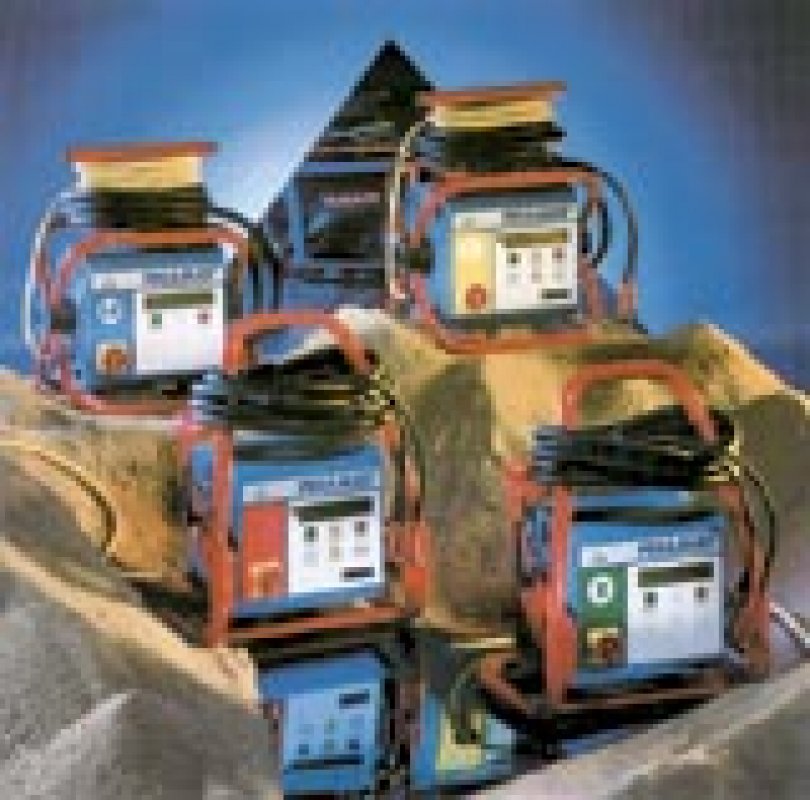

   FRIALEN^® je kompletní program elektrotvarovek pro tlakové rozvody plynu, vody a průmyslových médií. Bezpečnostní elektrotvarovky FRIALEN^® se používají od průměru 20 mm do 710 mm s největším tlakem plynu do 1 MPa a vody do 1,6 MPa. Elektrotvarovkami lze bez omezení svařovat potrubí SDR 17,6 až SDR 7,4 z PE-LD, PE50, PE63, PE80, PE100 a PE-X a s tavným indexem skupin 003-020. Systém slouží k těsnému a v tahu pevnému spojení potrubí z PE. Tvarovky jsou nasouvací a spojují konce trubek svařením svařovacími přístroji FRIAMAT^®, které pracují automaticky na základě informací z čarového kódu elektrotvarovky a venkovní teploty. Svařovací doba je volena automaticky. Svařovací přístroje jsou vybaveny záznamovým zařízením a po dokončení svařování mohou být prostřednictvím běžné tiskárny vytištěny svařovací protokoly o průběhu svařování. Bezpečnostní elektrotvarovky FRIALEN^® pracují na principu zabudované topné spirály do tvarovky. Připojením kabelů svařovacího přístroje na kontakty elektrotvarovky dochází průchodem elektrického proudu během svařování k ohřevu a následnému automatickému svaření.
   Chemická stálost potrubí, elektrotvarovek a svárů je dostačující k dopravě pitné vody, kyselin, louhů, čistících a chladících médií, topných a technických plynů, tlakového vzduchu a odpadní vody.

Prvky pro usnadnění

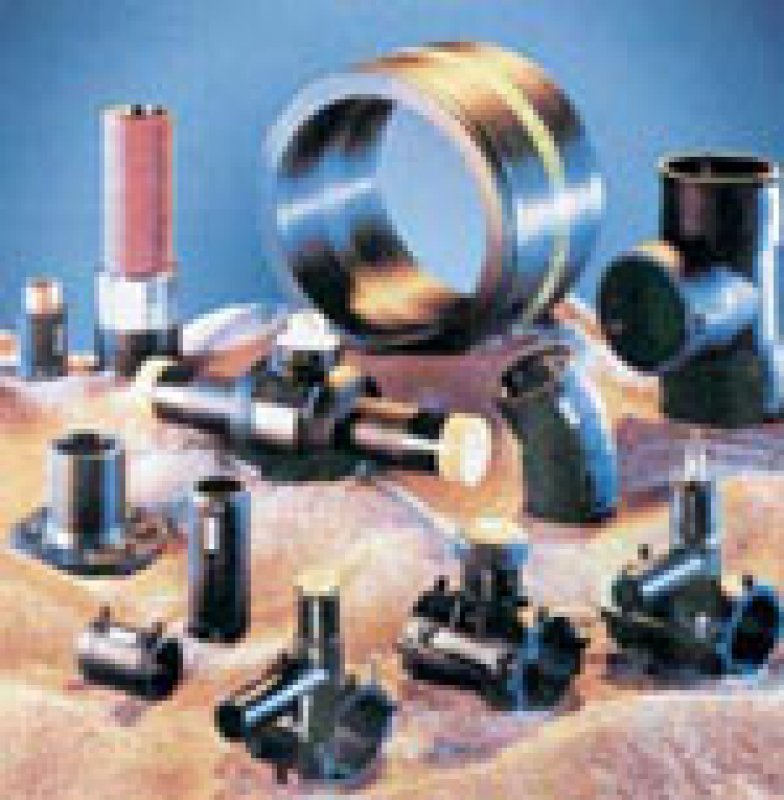

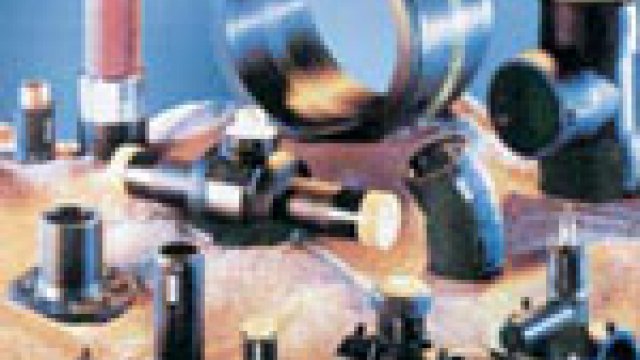

   Na základě poznatků z praxe a požadavků zákazníků byly vyvinuty prvky k usnadnění práce na stavbě. Navrtávací přípojkové T kusy a navrtávací ventily pro navrtávání za přetlaku, opravné třmeny, sedlové kusy, balonovací soupravy a další jsou již dlouho pevnou součástí programu a umožňují podstatné urychlení montážních prací přímo na stavbě. Navrtávací armatury mají jedinečné přednosti: • navrtávání probíhá bez úniku média a s vynaložením menší síly při navrtávání; • zajištění vrtáku je se spodním a horním dorazem; • předmontované spojovací jsou prvky zajištěny proti vypadnutí; • lze provést přivaření záslepky; • práce nevyžaduje žádné speciální nářadí při montáži; • před navrtáním je možné udělat tlakovou zkoušku přípojky a tím se ubezpečit o těsnosti celé domovní přípojky; • široká svařovací zóna zajistí bezpečný a pevný svár.
   Dalším prvkem jsou přechodky PE-HD-kov, které slouží, jak napovídá název, k přechodu PE na kov. Jsou opatřeny vnitřním nebo vnějším závitem nebo jsou připraveny pro navaření k ocelové trubce. Přechodové kusy mají speciální konstrukci k zajištění dlouhodobé těsnosti.

Systém FRIAFIT^®
   Špatný stav kanalizačního potrubí s sebou přináší problémy s nekontrolovaným únikem kanalizačních splašků do okolního terénu ve velkém množství, které nepříznivě ovlivňuje životní prostředí. Splašková voda znečištěná z domácností i průmyslu může zamořovat půdu i prameny. V mnoha případech vytéká do sklepů i na povrch terénu. Zjistit místo úniku je obtížné ve volném terénu, natož pak v městské zástavbě. Životní prostředí ohrožuje každý sebemenší únik násobený četností vyplývající z obrovského rozsahu potrubních systémů dnešní civilizace. První cesta k nápravě vede přes neustálé a nákladné opravy potrubních systémů. Druhá cesta vede přes výzkum a vývoj k výrobě podstatně kvalitnějších potrubních systémů a k modernímu způsobu spojování potrubí.
   Elegantní řešení přináší společnost GLYNWED v podobě programu tvarovek gravitační kanalizace FRIAFIT^®. Trubky a tvarovky z PE jsou v zemi stálé, nekorodují, mají vynikající životnost, odolávají velmi dobře chemikáliím, abrazi a otěru. Svým hladkým povrchem přispívají k velmi dobrým průtokovým vlastnostem. Trubky a svařené spoje odolávají prorůstajícím kořenům a nedochází k jejich lámání ani při statickém přetížení hrdel. Podobně jako v předešlém případě se svařování děje pomocí topné spirály integrované na vnitřním povrchu trubky. Především v kvalitě spojů, které vždy nejvíce trpí a dochází u nich k největším netěsnostem, je největší přednost systému FRIAFIT^® od společnosti GLYNWED.

Promyšleno do detailů
   Ve stručném přehledu uvádíme nejdůležitější technické a fyzikální vlastnosti a montážní přednosti bezpečnostních elektrotvarovek FRIALEN^® a tvarovek pro gravitační kanalizaci FRIAFIT^®:
• extra široká svařovací zóna, extra hluboké zasunutí a síla stěny,
• svařitelnost se všemi doposud používanými polyetyleny,
• možnost montáže i ve velmi těsném prostoru,
• možnost předběžné montáže téměř celé trubkové sítě,
• potřeba pouze minimálního počtu pomocného nářadí, žádné držáky při zpracování tyčového materiálu, žádné omezení kvůli počasí,
• bezpečné nízké napětí,
• možnost dodání objímek přesuvných nebo s dorazem,
• topná spirála na povrchu vnitřní stěny tvarovky umožňuje bezprostřední přenos tepla na trubku,
• studené zóny na okrajích a uprostřed tvarovky,
• přesné lícování k trubkám vede k vytvoření optimálního tlaku ve svařovací zóně,
• od dimenze 280 mm možnost svařování s předehřevem,
• kontakty zajištěné proti dotyku,
• indikátor svaření pro vizuální kontrolu,
• trvalé označení šarží,
• krátké svařovací doby a krátké ochlazovací doby přispívají k rychlosti montáže,
• malá hmotnost i větších dimenzí tvarovek ušetří lidskou sílu i mechanizační prostředky,
• optimální poměr použitého materiálu a tlakového zatížení zajistí nejlepší poměr mezi kvalitou a cenou.
   Oba systémy jsou promyšleny do detailů a mají řešení pro všechny spoje potrubí z PE, které se na stavbách vyskytují. Bezpečnostní tvarovky FRIALEN^®, které dnes zaujímají vedoucí pozici na světě, se dají napojit i na staré potrubní řady. Potrubní systém FRIAFIT^® pak i na betonové kanalizační šachty. Tlakový potrubní systém, bezpečnostní elektrotvarovky a doplňkové prvky zn. FRIALEN^® a stejně tak i systém kanalizačních rozvodů FRIAFIT^® jsou vyráběny s jednoduše znějícím cílem: Rozhodující je přínos pro uživatele. Nejvyšší bezpečnost je přitom prvním a nejdůležitějším požadavkem. Druhým v pořadí je hospodárnost investice, do které se počítá především dlouhodobá bezúdržbová životnost a rychlé, jednoduché a tedy levné zpracování na staveništi. K tomuto cíli je možné se co nejvíce přiblížit jen na základě stálé výměny zkušeností a těsné spolupráce výrobce se zákazníky, což si ETEX Group se svou dceřinou společností GLYNWED s.r.o. plně uvědomují.
