Buderus začíná v ČR prodávat systémy rekuperace tepla aneb není větrání jako větrání

Obzvláště u novostaveb a energeticky úsporných domů jsou rekuperační jednotky nezbytným zařízením zajišťujícím čerstvý vzduch nutný pro zdravé dýchání a zároveň eliminujícím ztráty tepla při větrání. Pod označením Logavent nově nabízí tuzemským zákazníkům tato zařízení též značka Buderus. Pojďme si ve stručnosti přiblížit jak samotný význam větrání, tak i modelové řady Logavent HRV176 respektive Logavent HRV156 K.

Během buněčného metabolismu, konkrétně při procesu nazývaném buněčná respirace, buňky spotřebovávají kyslík (O₂) a výměnou za něj produkují oxid uhličitý (CO₂) spolu s vodní párou (H₂O). Dýchání pak zajišťuje transfer uvedených složek z/do okolního vzduchu. Výsledkem je, že při pobytu v nevětrané (nedostatečně větrané) místnosti roste ve vzduchu koncentrace oxidu uhličitého spolu s vodní párou a naopak klesá množství kyslíku.

Čerstvý venkovní vzduch obsahuje oxid uhličitý v množství cca 400 ppm (parts per milion). To znamená, že v milionu molekul vzduchu je 400 molekul oxidu uhličitého. Zkušenost dále říká, že hladina 700 ppm CO₂ ve vnitřním ovzduší je pro člověka ještě bezpečná a přijatelná. Avšak od úrovně 1000 až 1200 ppm CO₂ výš už některé státy začínají omezovat délku pobytu a pracovní aktivity až k nule.

V České republice se problematiky větrání týká například norma ČSN EN 15665/Z1 Větrání budov – Stanovení výkonových kritérií pro větrací systémy obytných budov, která v obytných prostorech definuje základní požadavek na zajištění trvalého větrání na úrovni intenzity větrání 0,3 h⁻¹, respektive doporučuje větrání s intenzitou 0,5–0,7 h⁻¹. Jako doplňující kritérium zmíněná norma uvádí i minimální (15 m³.h⁻¹) a doporučené (25 m³.h⁻¹) množství čerstvého vzduchu na osobu.

Vyvracíme mýty o větracích jednotkách a rekuperaci tepla

Pro zdravý život, schopnost soustředit se i odpočívat potřebují lidé čerstvý a čistý vzduch. Aby se v místnostech nehromadily škodlivé látky, je potřeba pravidelně a kontrolovaně…

K výše uvedeným číslům dodejme, že na našem webu je k dispozici výpočet intenzity větrání na základě požadované koncentrace CO₂, množství osob a jejich hmotnosti. Kalkulace vychází z Tabulek energetických nároků pohybové činnosti uveřejněných v publikaci Manuál prevence v lékařské praxi od Prof. MUDr. Kamila Provazníka, CSc. a spolupracovníků, který vydal v roce 1998 Státní zdravotní ústav v rámci programu Národní program zdraví. Energetické nároky vybraných pohybových činností byly přepočítány na vydechovaný oxid uhličitý CO₂ pomocí spalného tepla glukosy o velikosti 2 816 kJ/mol při 25 °C (převzato z Chemických a analytických tabulek od Jiřího Vohlídala, Aloise Juláka a Karla Štulíka, Graga Publishing 1999). Oproti obecné dvojici čísel v normě si tak lze nasimulovat reálné podmínky.

Smysl řízeného větrání a rekuperačních jednotek

Lidé často podceňují kvalitu vnitřního vzduchu a pobývají v prostorách s vysokým obsahem oxidu uhličitého. Příčinou asi je, že vydýchaný vzduch (s obsahem CO₂ klidně i v řádech několika tisíc ppm) nelze zaznamenat čichem. Řeč je hlavně o chladných obdobích, kdy lidé po několik měsíců žijí za zavřenými a utěsněnými okny a dveřmi. Toto chování sice vede k minimu tepelných ztrát domu a s tím souvisejících výdajů, avšak z pohledu zdraví není vhodné a při dlouhodobém pobytu dokonce škodí zdraví. Pro zajištění celoročně kvalitního vzduchu uvnitř domů a bytů, je proto vhodné vyžít zařízení, která udržují hladinu CO₂ ve vnitřním vzduchu na zdravotně bezpečné úrovni automaticky, aniž by výrazně rostly náklady na vytápění. Ano, řeč je o rekuperačních jednotkách, které mění vydýchaný vzduch za čerstvý (obsah CO₂ cca 400 ppm).

V režimu letního provozu poslouží rekuperace též jako pasivní klimatizace: V horkém dni jednak odebírá teplo z přiváděného (teplejšího) venkovního vzduchu a předává ho vnitřnímu (chladnějšímu) odváděnému a jednak zajistí v nočních hodinách intenzivní větrání a s tím spojené ochlazování interiéru.

S čím přichází Buderus do Česka

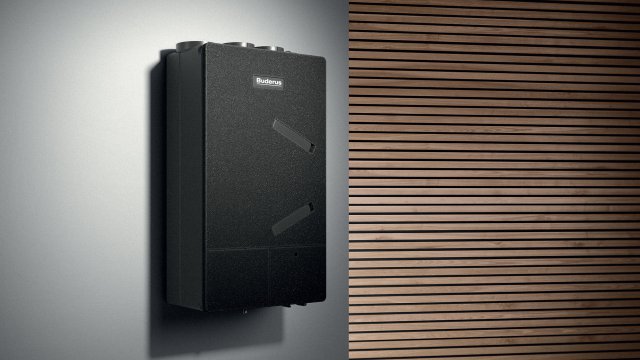

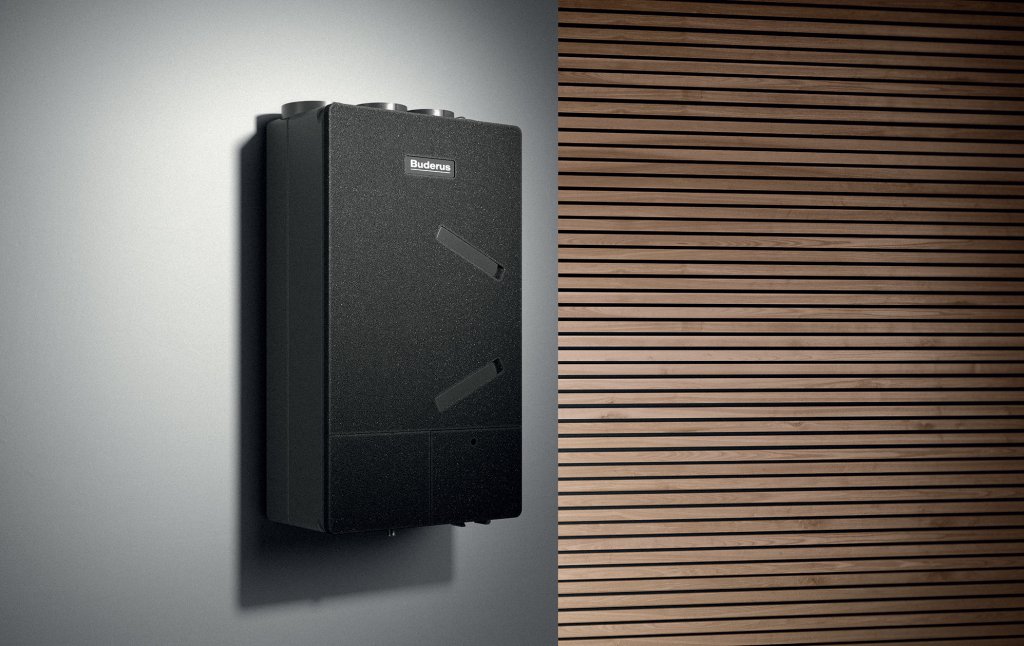

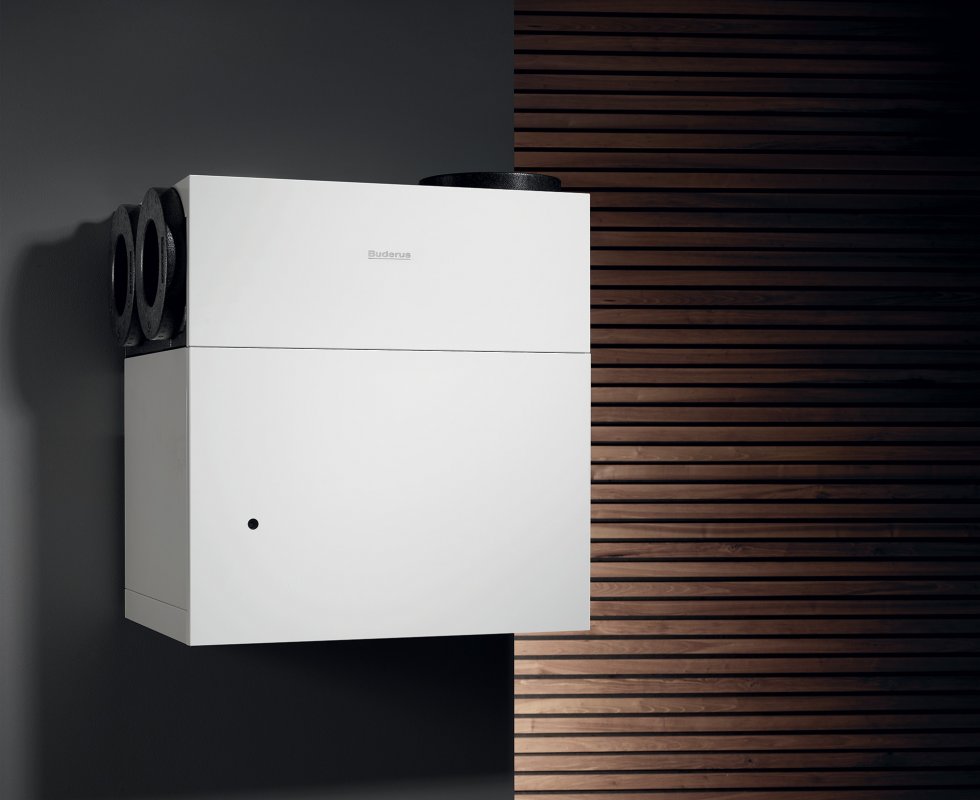

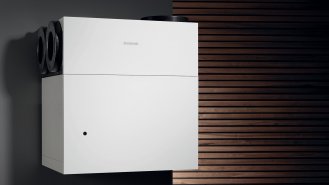

V nabídce Buderus nalezneme dvojici systémů pro rekuperaci tepla viz barevné boxy. Větší z nich, Logavent HRV176, s jmenovitým průtokem vzduchu 260 respektive 450 m³/h a menší, Logavent HRV156 K, ve variantách 100 a 120 m³/h. V souladu se vzduchotechnickými normami, a s požadavky na větrání uvedenými v úvodu článku, je Logavent HRV156 K určený do bytů a malých domů (řekněme s podlahovou plochou do 70 m²) a Logavent HRV176 do rodinných domů.

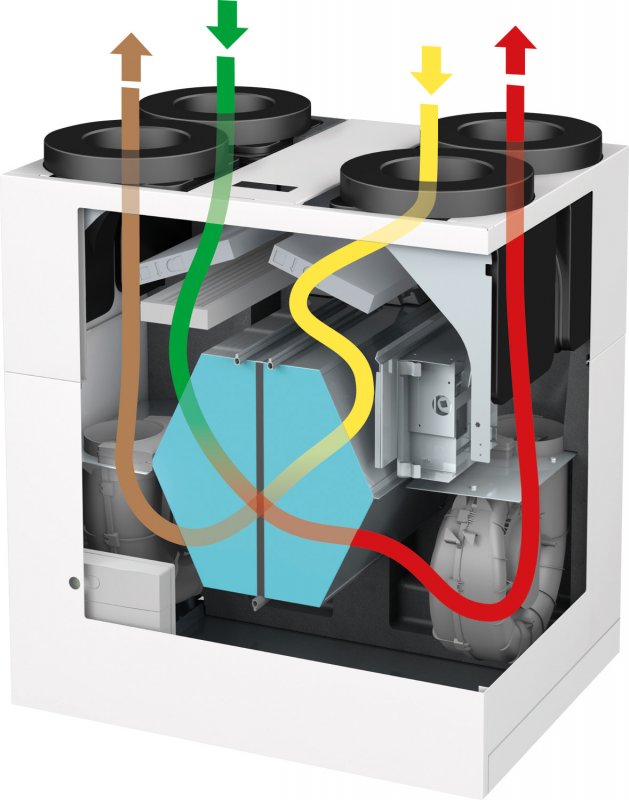

U obou systémů jde o vysoce účinné bytové ventilační jednotky s integrovaným křížovým protiproudovým výměníkem tepla pro zpětné získávání tepla z odpadního vzduchu, jejichž úkolem je zajištění kontrolovaného větrání a odvzdušnění budov s různými izolačními standardy až po pasivní domy.

Z pohledu výměníku mají zákazníci možnost výběru mezi běžným protiproudým výměníkem a tzv. entalpickým výměníkem, který kromě rekuperace tepla zprostředkovává též předávání vlhkosti mezi odváděným a přiváděným vzduchem. To zvyšuje komfort bydlení, protože v zimě je do místností s přivětráváním přiváděn vlhčí vzduch. Mezi další zajímavé prvky rekuperací Logavent dále patří (u HRV176 „v základu“, u HRV156 K k dispozici dle varianty).

Automatická obtoková klapka dovoluje, aby chladný venkovní vzduch proudil do budovy kolem výměníku tepla. Čidlo kvality vzduchu VOC (Volatile Organic Compounds, tj. volatilní organické sloučeniny, jsou – podobně jako CO₂ – důležitým faktorem při hodnocení kvality vnitřního vzduchu) a vlhkosti vzduchu HS/VS-A vyhodnocuje vzduch proudící odpadním kanálem a umožňuje automaticky regulovat stupeň větrání. V souvislosti s pohodlím může být k řízení intenzity použito též CS/VS-R čidlo (volitelné příslušenství), které snímá množství CO₂ nebo VOC přímo v referenčním prostoru (místě instalace, například v obývacím pokoji).

Kondenzát vznikající při zpětném získávání tepla vede při venkovních teplotách pod bodem mrazu k tvorbě námrazy ve výměníku tepla. Elektrické topné těleso předehřívající čerstvý vzduch zabraňuje zamrzání výměníku v zimě a zajišťuje prodloužení doby chodu ventilační jednotky při minusových teplotách. Objemový proud na straně přiváděného/odpadního vzduchu je snižován jen v situacích, kdy výkon předehřívacího topného tělesa není dostatečný.

Kondenzační kotel, nebo tepelné čerpadlo? U řady staveb je výhodnější plyn

Při čtení různých stavebních portálů se tepelné čerpadlo, které dodanou elektrickou energii vynásobí pro účely vytápění a ohřevu vody zhruba třikrát, vyzdvihuje jako nejlepší…

Závěr

Pokud chcete pobývat v uzavřených místnostech zdravě, rozhodně dejte čerstvému vzduchu prioritu. V noci dbejte na to abyste dýchali vzduch s obsahem CO₂ do 700 ppmv, v krajním případě a krátkodobě do 1000 ppmv. Buderus umí tyto požadavky řešit a nabízí takové řešení, které umožní v interiérech budov udržet zdravé prostředí při správné pokojové teplotě (cca 20 °C) a zároveň předchází velkým ztrátám tepla při větrání. Příznivci chytrých domácností ocení i fakt, že ve ventilačních jednotkách Logavent se používá otevřený software, který usnadňuje integraci do platforem pro automatizaci.
