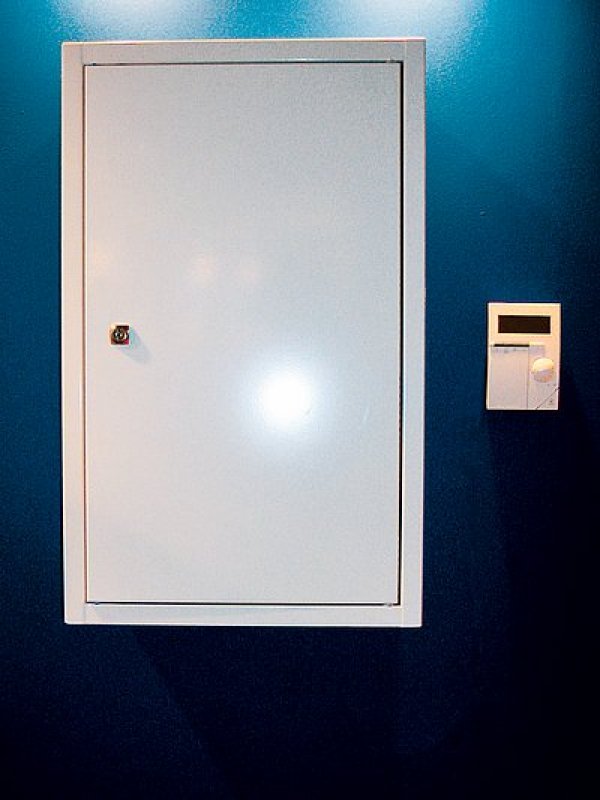

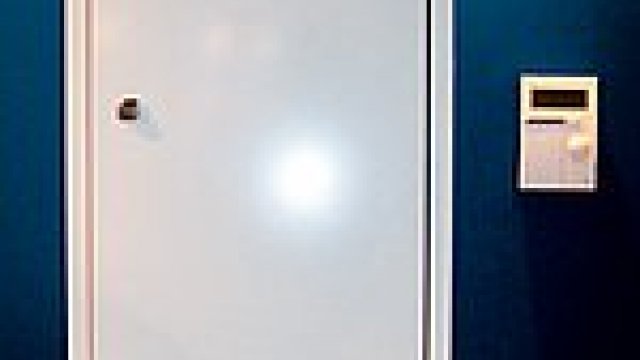

Bytová předávací stanice tepla Systherm Sympatik BJ EQ pro regulaci tepla a teplé vody v bytech

S elegantním řešením, které umožňuje majitelům a uživatelům bytů v bytových domech individuálně odebírat a měřit množství tepla, které bytová jednotka čerpá z centrálního teplovodního zdroje tepla pro vytápění a ohřev vody, přišla plzeňská společnost Systherm. Teplota topné vody je ovládána pomocí regulačního ventilu přímo v bytové stanici a zde také probíhá ohřev teplé vody. Spotřebovaná energie a studená voda se měří v bytové stanici.

Sympatik BJ EQ tlakově závislá předávací stanice tepla pro individuální regulaci teplovodního vytápění a ohřev teplé vody v bytech bytových domů, které jsou vybaveny domovní kotelnou nebo jsou napojeny pomocí transformační předávací stanice tepla na dálkový rozvod tepla. Vedle základního typu Sympatik BJ EQ zařadila společnost Systherm do nabídky variantu Sympatik BJ EQcirk, která zajišťuje teplou vodu u všech výtokových míst v bytě okamžitě.

Popis činnosti stanice

Stanice reguluje výkon vytápění tak, že řídící systém snímá teplotu v referenční místnosti, což je zpravidla obývací pokoj. Podle nastaveného teplotního a časového režimu řídící systém ovládá regulační ventil, který reguluje směšovací poměr vstupující topné vody a ochlazené zpátečky. Topná voda o požadované teplotě pak proudí do radiátorů. Ohřev teplé vody (dříve TUV) probíhá také přímo v bytové stanici. Uživatel bytu si nastaví požadovanou teplotu vody v rozmezí 25 – 60 °C nastavením na regulátoru.

Veškerá média, tj. spotřebovaná tepelná energie a studená voda, jsou měřena přímo v bytové stanici. Uživatel bytu může průběžně tyto své spotřeby sledovat. Centrálním zdrojem tepla pro bytové předávací stanice může být kotelna nebo transformační předávací stanice tepla napojená na dálkový rozvod tepla.

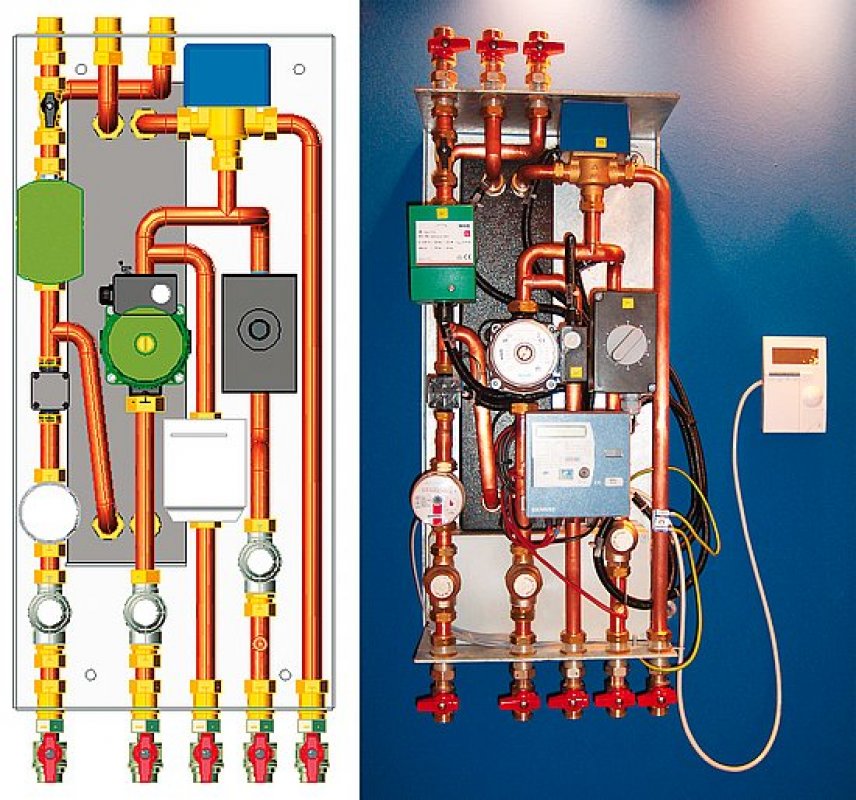

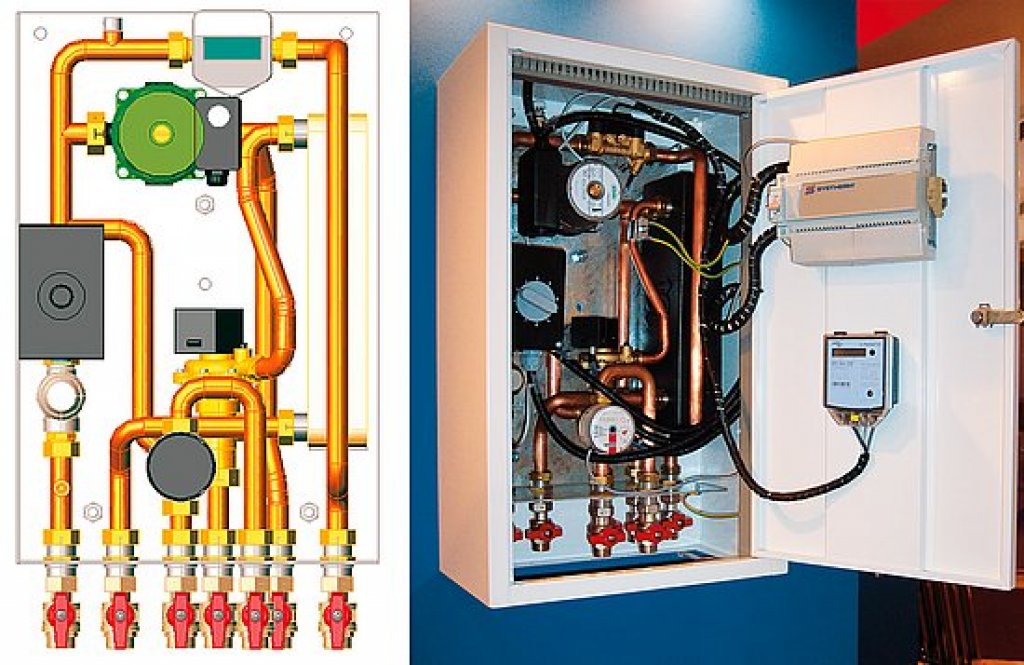

Hlavní komponenty předávací stanice SYMPATIK BJ EQ

Deskový výměník tepla pro ohřev vody k mytí příp. vaření je sestaven z nerezových desek, které jsou vzájemně spojeny měděnou pájkou. Výměník se vyznačuje dlouhodobou životností a vysokou účinností předávání tepla. Pro zajištění ohřevu vody s výkonem 40 kW a teplotou 50 °C stačí teplota topné vody 60°C.

Oběhové čerpadlo pro rozvod topné vody zajišťuje stabilní hydraulické poměry ve vytápěných prostorech. Pro optimální nastavení potřebných průtoků je čerpadlo vybaveno třístupňovou regulací otáček. Na vyžádání je možné stanici vybavit čerpadlem s integrovaným frekvenčním měničem.

Čerpadlo cirkulace teplé vody zajistí teplou vodu u všech výtokových míst okamžitě (jen u SYMPATIK BJ EQcirk).

Regulační ventil od firmy Siemens zajišťuje rychlou a přesnou regulaci teplot.

Řídící systém nabízí maximální uživatelský komfort. Požadované teploty topné a spotřební vody je možné nastavovat z prostorového snímače. V případě propojení stanic s hlavním domovním regulátorem je možné všechna nastavení a monitorování havarijních stavů sledovat dálkově přes internet.

Hlavní principy činnosti předávací stanice:

1 Regulace teploty v radiátorovém okruhu – teplota vody v radiátorech je regulována v závislosti na požadovaném tepelném výkonu otopné soustavy. Tento druh řízení funguje jako proporcionálně-integrační regulace (PI). Její integrační konstanta zajišťuje, aby každá odchylka teploty prostoru byla vyregulována. V případě, že bytové stanice jsou napojeny na centrální domovní regulátor, je teplota vody v radiátorovém okruhu ovlivněna také venkovní teplotou.

2A Regulace teploty teplé vody probíhá podle vystupující teploty z deskového výměníku. Teplota vody je snímána speciálním rychlým čidlem s časovou konstantou menší než 1 s. Řídící systém nabízí možnost individuálního nastavení teploty vody na 25 – 60 °C.

2B Aktivace při zahájení odběru teplé vody – protékající studená voda přes mechanismus snímače průtoku posílá signál do řídícího systému o odběru a regulátor okamžitě otvírá ventil regulující průtok topné vody skrze výměník. Toto je velmi rychlá regulace spolehlivě reagující na požadavek okamžité přípravy teplé spotřební vody.

2C Omezená tvorba inkrustací v deskovém výměníku – způsob zapojení bytové stanice maximálně ochraňuje výměník tepla před zanesením inkrustacemi. Teplota topné vody je směšováním snížena na hodnoty o cca 5 °C vyšší, než je žádaná teplota, tj. 50 + 5 = 55 °C.

3 Ochrana proti podchlazení přípojky topné vody do stanice. Integrovaný režim v řídícím systému sleduje teplotu přívodní topné vody. Pokud teplota klesne pod minimální požadovanou teplotu, dojde ke krátkodobému otevření a tím i opětovnému nahřátí přípojky topné vody do stanice.

4 Útlum vytápění v době ohřevu teplé vody zajišťuje, že odběrová špička ohřevu vody se vykrývá utlumením výkonu vytápění. Tato funkce příznivě ovlivňuje hydrauliku domovních rozvodů a optimalizuje výkonové dimenzování zdroje tepla.

5 Dálkový monitoring chodu – pokud je společně s bytovými stanicemi dodán i centrální domovní regulátor, je možné po propojení komunikačních kabelů stanici dálkově ovládat a monitorovat její chod s archivací dat a případně signalizovat havarijní stavy.

Navrhování soustav s bytovými stanicemi

Návrh systémů s bytovými předávacími stanicemi se provádí s pomocí software BJCal. Po zadání topologie systému domovních rozvodů tepla a nastavení parametrů jednotlivých bytových stanic je spuštěn návrh. Program vyhledá hydraulicky nejvzdálenější místo, a pak zpětně navrhne parametry zdroje. Podle potřebných průtoků se navrhnou dimenze rozvodů a přepočítají dispoziční tlaky na jednotlivých místech.

Závěr

Řešení, které nabízí systém vytápění a přípravy TUV pomocí bytových stanic Sympatik, zajistí celoroční plně individuální regulaci vytápění a přípravu TUV. Protože má každá bytová stanice vlastní měření spotřebovaného tepla pro vytápění a ohřev TUV, není uživatel bytu závislý na topné sezoně, což přináší vedle finančního efektu také neocenitelný komfort bydlení.
