Cemix THERM P WOOD – nový zateplovací systém pro dřevostavby

Společnost LB Cemix, s.r.o. uvedla v tomto roce na trh novinku ve svém sortimentu – certifikovaný vnější tepelněizolační kompozitní systém s omítkou s izolantem z pěnového polystyrénu Cemix THERM P WOOD.

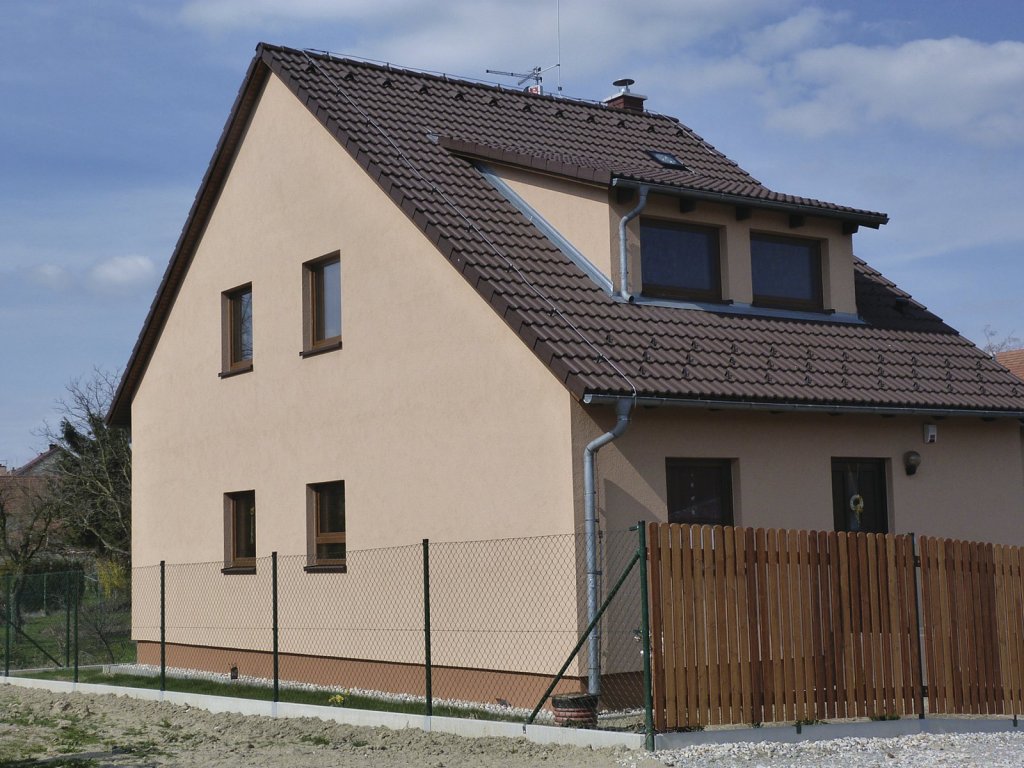

Jak již název systému napovídá, reaguje na stále větší popularitu objektů, jejichž obvodový plášť je tvořen dřevěnými obkladovými prvky, jako jsou dřevovláknité či dřevotřískové desky, desky OSB, cementotřískové desky a jiné podklady na bázi dřeva. Systém je tedy určen zejména pro zateplení staveb, jako jsou RD, chaty a chalupy. Lze jej použít jak pro zateplení starších objektů např. typu OKAL, tak pro stále populárnější nově realizované dřevostavby. Vhodným podkladem pro aplikaci systému jsou i trapézové plechy, které se často objevují např. u průmyslových hal. Pro všechny tyto typy objektů je systém Cemix THERM P WOOD vhodný.

Popis a certifikace

Základem systému je klasický a mnoha realizacemi prověřený ETICS Cemix THERM P, který byl pro potřeby montáže na dřevěné a plechové podklady upraven tak, aby vyhovoval nárokům na přídržnost systému a odlišný způsob kotvení do podkladu. Systém je složen z nejkvalitnějších komponent, jejichž skladba je odzkoušena a certifikována podle ustanovení zákona č. 22/1997 Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů, v platném znění, a NV ČR č. 163/2002 Sb., ve znění NV č. 312/2005 Sb. České republiky. Reakce systému na oheň podle ČSN EN 13 501-1+A1:2010 je klasifikována jako B – s1, d0. Pro povrchovou úpravu systému (minerální a pastovité omítky) platí hodnota indexu šíření plamene po povrchu podle ČSN 73 0863 0,0 mm/s.

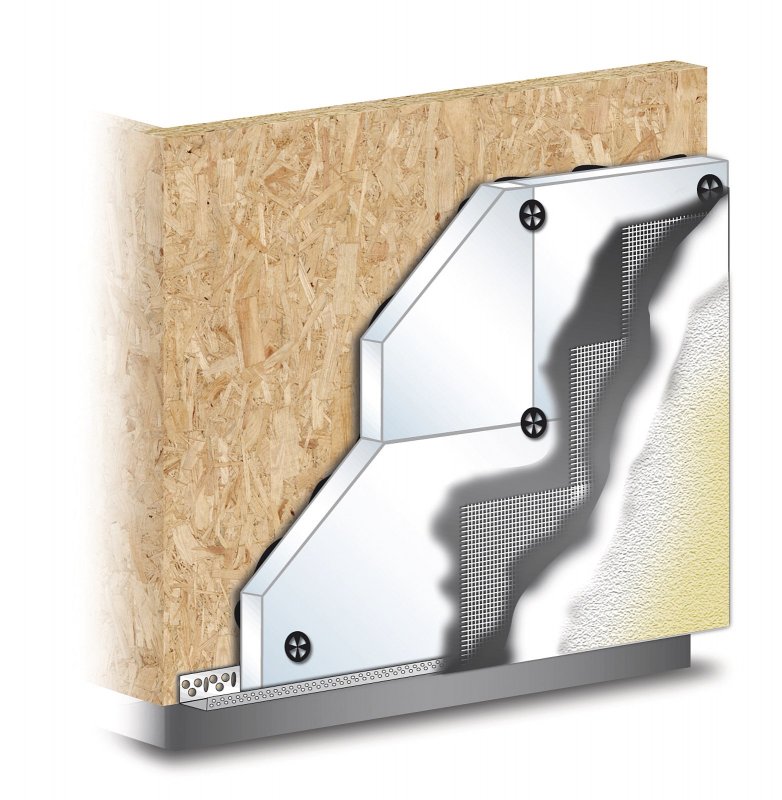

Skladba systému

Systém je certifikován pro následující podklady:

• Třískové desky (EN 312), tl. ≥ 12 mm.
• Vláknité desky (EN 622-3), tl. ≥ 12 mm.
• Cementotřískové desky (EN 634-2), tl. ≥ 12 mm.
• Desky OSB (EN 300) tl. ≥ 12 mm.
• Překližované desky (EN 636), tl. ≥ 12 mm.
• Desky z rostlého dřeva (EN 13353) tl. ≥ 22,5 mm.
• Ocelový trapézový plech, tl. ≥ 0,75 mm.

Podle způsobu upevnění systému k podkladu je systém deklarován jako kotvený ETICS s doplňkovým lepením. Minimální plocha pro přilepení izolantu je 40 % povrchu EPS desky.

Izolační desky

Systém používá jako izolant desky z expandovaného stabilizovaného pěnového polystyrenu (EPS). Polystyren musí splňovat parametry uvedené v EN 13163 a pro systém jsou používány desky s označením EPS 70 F nebo EPS 100 F s rozměrem 0,5 × 1,0 m. Podle výrobce dosahují desky charakteristické hodnoty součinitele tepelné vodivosti λ = 0,032 až 0,039 W/(m.K) a faktoru difúzního odporu vodní páry μ = 20–70. Stupeň hořlavosti desek dosahuje hodnoty E podle ČSN EN 13501-1+A1:2010. Izolační desky certifikované v systému mají objemovou hmotnost ≤ 25 kg/m³ a tloušťku 50–340 mm.

Lepení a armování

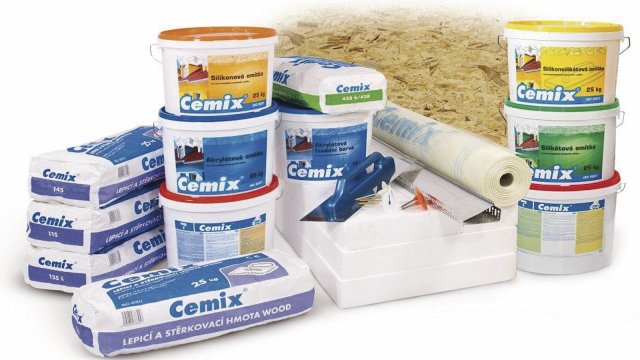

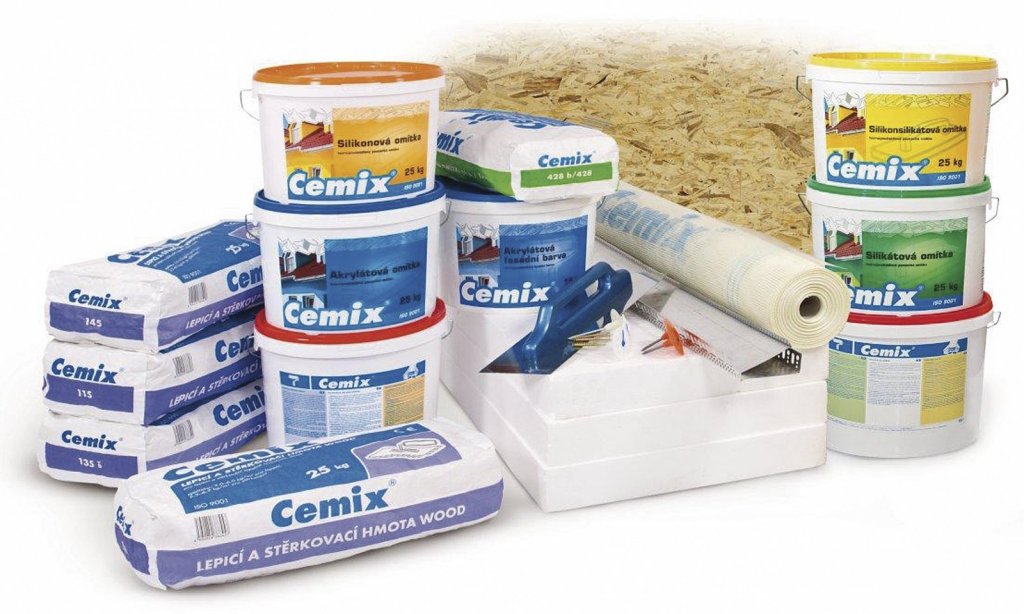

Pro lepení izolačních desek z EPS na podklad se používá speciální produkt Cemix Lepicí a stěrkovací hmota WOOD (označení 145). Z pohledu EN 998-1:2003 se jedná o maltu pro vnější/vnitřní omítku (GP) kategorie CS IV a W2. Hmota má reakci na oheň třídy A2 – s1, d0. Faktor difúzního odporu vodní páry μ má hodnotu max. 35 a součinitel tepelné vodivosti λ činí max. 0,41 W/(m.K). Hmota splňuje kritéria evropské směrnice ETAG č. 004 na přídržnost k podkladu a tepelnému izolantu.

Pro provádění armovací vrstvy je potom určená osvědčená Cemix Lepicí a stěrkovací hmota (označení 135). Hmota je podle EN 998-1:2003 zatříděna jako malta pro vnější/vnitřní omítku (GP) kategorie CS IV a W1. Hmota má reakci na oheň třídy A1. Faktor difúzního odporu vodní páry μ má hodnotu max. 20 a součinitel tepelné vodivosti λ činí max. 0,57 W/(m.K). Hmota je kromě systému Cemix THERM P WOOD také součástí systémů Cemix THERM P a Cemix THERM M, kde splňuje kritéria evropské směrnice ETAG č. 004 a požadavky CZB 05-2007 pro kvalitativní třídu A.

Variantou pro provádění armovací vrstvy je Cemix Lepicí a stěrkovací hmota BASIC (označení 115). Hmota je podle EN 998-1:2003 zatříděna jako malta pro vnější/vnitřní omítku (GP) kategorie CS IV a W1. Hmota má reakci na oheň třídy A1. Faktor difúzního odporu vodní páry μ má hodnotu max. 20 a součinitel tepelné vodivosti λ činí max. 0,57 W/(m.K).

Mechanické kotvení

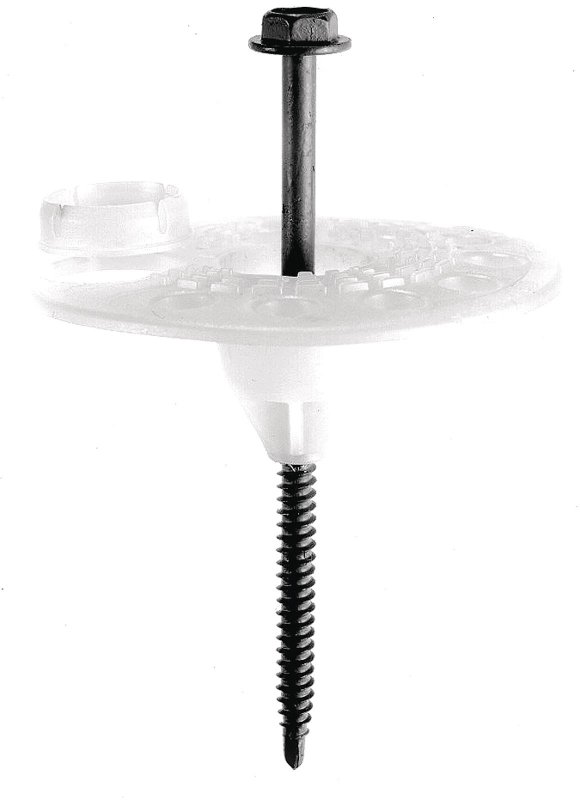

Pro dodatečné mechanické kotvení systému k nosné konstrukci jsou používány plastové talířové držáky izolací s kovovým samovrtným šroubem. Délka šroubu je dána tloušťkou použitého izolantu a požadovanou kotevní hloubkou. Kotvení je možné provádět jak klasickým způsobem, kdy talíř držáku lícuje s povrchem izolantu – talíře BRAVOLL TIT 60/5 – 20, ejotherm STR H, fischer TERMOFIX 6H a TERMOFIX B, KOELNER KC, tak zapuštěnou montáží s překrytím držáku polystyrenovou zátkou – ejotherm STR H.

Další podrobnosti

Pro vyztužení armovací vrstvy se používá sklotextilní armovací tkanina s označením minimálně R 117 a vyšším s velikostí ok od 3,5 do 5 mm s oky čtvercového či obdélníkového tvaru.

Jako příslušenství k systému jsou dodávány různé typy profilů, kterými je řešeno založení systému a různé detaily, jakými jsou nároží, ostění, nadpraží, dilatace apod. Za pomoci profilů a dalšího doplňkového materiálu lze např. řešit prostupy různých konstrukcí systémem (např. zábradlí, konzol, uchycení bleskosvodů apod.), případně instalace stavebních dílů do systému a do nosné konstrukce (např. okna, dveře, parapety apod.). Použití profilů je nezbytné pro zdárné provedení celého díla a jejich vynecháním se investor vystavuje značnému riziku vad v systému. Podrobný popis realizace systému najdete na www.cemix.cz.

Závěr

Při realizaci ETICS Cemix THERM P WOOD je třeba dbát veškerých předpisů a nařízení pro realizaci tohoto systému. Jedině tak má investor záruku bezchybného provedení celého díla. Systém je výsledkem snahy o vytvoření produktu, který bude splňovat ty nejpřísnější a nejnáročnější požadavky každého zájemce o kontaktní zateplovací systém. Je vhodným řešením pro každého, kdo hledá funkční souznění tradičních dřevěných podkladů s moderní zateplovací technologií.
