3D návrh domu, interiéru, zahrady a digitální svět

Čtenářům časopisu Stavebnictví a interiér představujeme univerzální grafický systém TurboCAD pro 3D návrhy od firmy IMSI, který si pro svoji jednoduchost, univerzálnost a cenovou dostupnost získává stále více nových zákazníků a svým výkonem překračuje očekávání těch nejnáročnějších uživatelů.

Výhradní distribuci produktu TurboCAD s FloorPlanem pro ČR a SR zajišťuje firma Špinar-software. Informace o využití, výhodách a možnostech softwarového balíku TurboCAD jsme získali od Ing. Milana Špinara, jednatele společnosti, který má zkušenosti se zaváděním tohoto systému ve stovkách firem v České a Slovenské republice.

Základní informace

Velkou popularitu si produkt TurboCAD získal nejen pro svůj silný výkon a příznivou cenu (odlehčené verze cca šest tisíc a profesionální cca dvacet pět tisíc Kč), ale zejména pro jeho jednoduchost ovládání, která je založena na ovládání blízkém Windows^®, které je většině uživatelů velice a známé. Navíc TurboCAD komunikuje s programy MS Office^® a formáty AutoCAD a Microstation. Tedy pokud uživatel je zvyklý pracovat v textovém editoru Word^® nebo v tabulkovém procesoru Excel^®, je velkou výhodou, že tyto programy může uživatel dále využívat ve spojení s grafickým systémem TurboCAD včetně načtení výkresových souborů z jiných grafických programů.

Architekti, stavební projektanti, laici

TurboCAD nabízí nástroje pro digitální zpracování modelu domu, architektonickou studii, prováděcí projekt, projekt inženýrských sítí, generelů,… tedy pro kresbu všech stupňů projektové dokumentace včetně vizualizací. Pokud projektant nezačne projektovat přímo v TurboCADu, má možnost využít jednoduššího produktu FloorPlan v7, který je jako prémie součástí dodávky a plně s TurboCADem komunikuje.

Pro jednoduché a rychlé studie nebo začátečníky v oblasti počítačové grafiky je ideální začít jednodušším modulem FloorPlan v7 (součástí TurboCADu). FloorPlan obsahuje v zjednodušené podobě veškeré základní prvky nutné pro vyprojektování celého domu nebo interiéru. V jeho základní databázi najdete prvky pro tvorbu zdí, sloupů, oken, dveří, schodišť, ale i veškeré základní interiérové prvky pro kompletní přenesení vaší myšlenky do 2D a 3D digitálního zobrazení. Pokud začnete pracovat v ploše, kde si jednoduše zakreslíte dispozici včetně rozmístění oken, dveří, nábytku…, do perspektivy se přepnete ihned po nadefinování příslušného pohledu. Ve spojení s TurboCADem je možné FloorPlan použít i pro profesionálnější práci s atypickými prvky, kótováním…

Tvorba střechy

U vytváření střešní roviny postačí u TurboCADu zadat úhel sklonu a objet půdorys domu a 3D model střechy se automaticky vykreslí. Pokud některá z rovin je pod jiným úhlem, je možné ji označit a úhel změnit a ostatní střešní roviny se automaticky přepočítají. TurboCAD má nástroje pro jednoduché přepnutí do jednotlivých střešních rovin s možností výpočtu jednotlivých ploch.

Vkládání fotografií do TurboCADu, foto-montáže a inženýrské sítě

O síle programu TurboCAD hovoří i možnost vkládání fotografií do výkresového prostoru. S touto vlastností TurboCADu má uživatel možnost například vytvářet fotomontáže. Na pozadí si připraví fotografii například pro rekonstrukci fasády domu nebo pro zakreslení nového domu do digitální fotografie pozemku. Pokud má uživatel nainstalovaný Corel, je možné se z rastrového obrázku v TurboCADu do něj přímo přepnout.

Program tedy zvládá kombinaci rastrového obrázku s vektorovou kresbou. Tuto vlastnost je možné využít i při kombinaci letecké fotografie například měst v nichž jsou zvýrazněny plochy pozemků pro výstavbu nebo jsou zakresleny informace o inženýrských sítích a uloženy v jednotlivých vrstvách.

Interiéry a nábytek

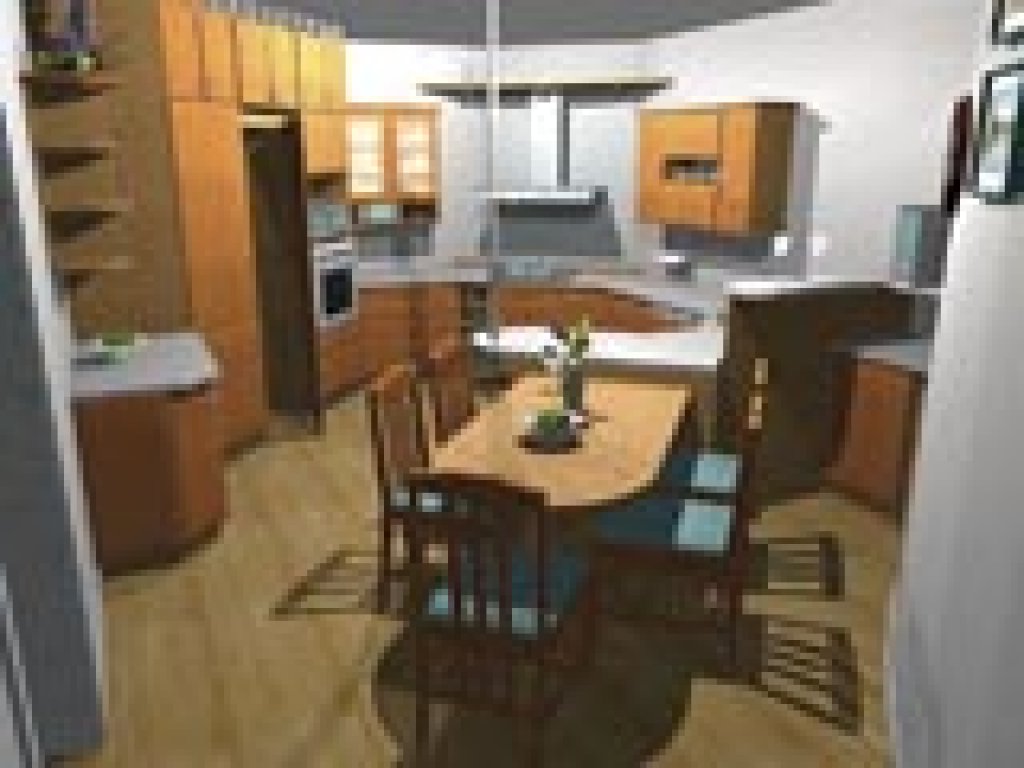

Pro své jednoduché ovládání si TurboCAD vydobyl své místo v oblasti bytové architektury. V programu lze vymodelovat prakticky libovolný tvar nábytku a ten uložit do databáze TurboCADu i FloorPlanu. V této oblasti existuje široká nabídka již hotových knihovních prvků od firmy Špinar-software, která nabízí i tvorbu knihoven na zakázku. Po vytvoření interiéru, včetně rozmístění světelných zdrojů, TurboCAD Professional umí vypsat položky použitých knihovních prvků a zapsat například do formátu Excel a jeho tabulku umístit do výkresu. Jednoduchá manipulace a editovatelnost knihovních prvků v programu si získala své uživatele zejména v kuchyňských studiích.

Exterier a zahrada

Hotové obrázky domu je možné importovat/exportovat do formátu .jpg a dál je zpracovávat přímo v TurboCADu nebo využít rastrové editory jako je například program Zahrady a exteriér (fy Visual Applications, Inc), který nabízí firma Špinar-software a pomocí nich provést konečnou úpravu vizualizace.

Tisk grafického návrhu - vizualizace

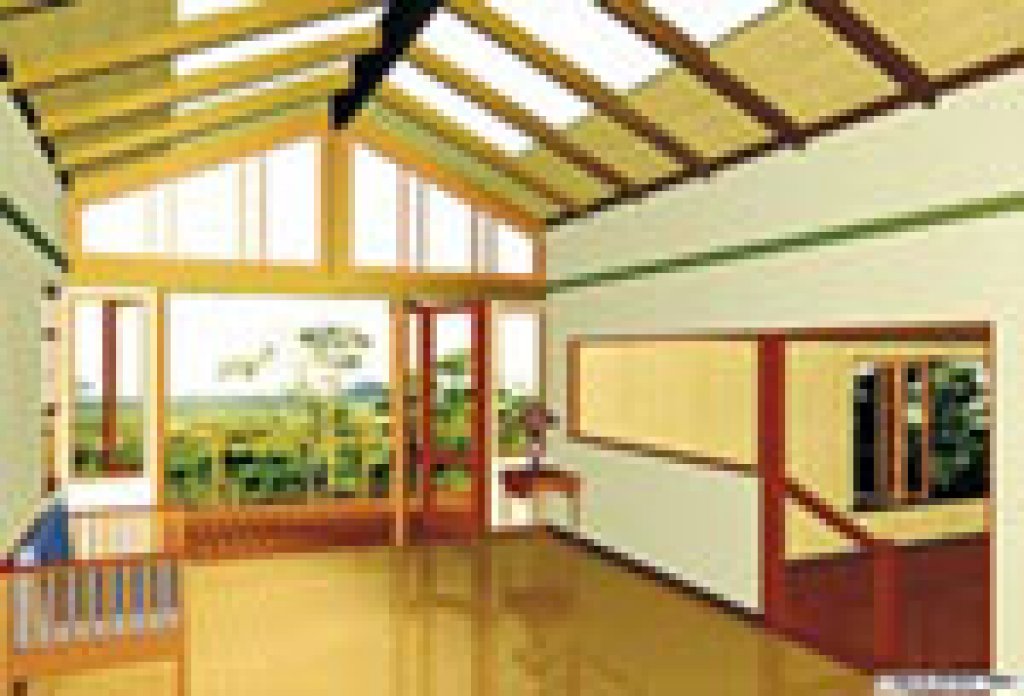

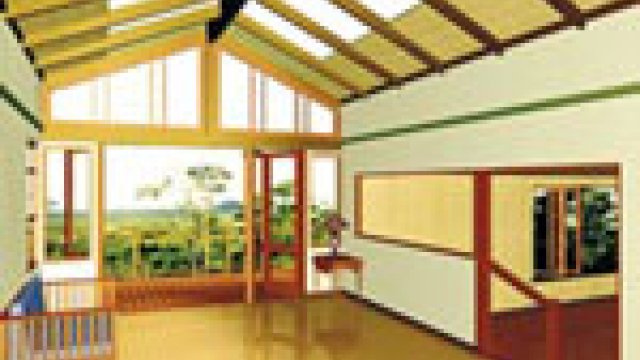

Programový balík TurboCAD je silný i v oblasti renderingu. Vymodelovanou scénu je možné nasvítit různými typy světelných zdrojů, které je možné modifikovat, objekty opatřit texturami s parametry drsnosti, odlesků, zrcadlení včetně generování stínů…

Po dokončení vizualizace nebo vytvořeného kompletního výkresu je možné provést tisk. Lze kombinovat měřítka a vektorovou kresbu s vizualizací nebo fotografií.

TurboCAD nabízí možnost papírového prostoru, kde lze nastavit a rozložit celý výkres. Papírový prostor je propojen s modelovým. Pokud uživatel cokoli změní v modelovém prostoru dojde i ke změně ve výkresovém.

Internet/TurboCAD

Ukončenou nebo částečnou práci z TurboCADu je schopen uživatel automaticky připojit jako přílohu výkresového souboru do elektronické pošty a odeslat svému partnerovi.

Další možností je výkres z TurboCADu automaticky vypustit jako internetovou stránku (HTML). Zákazník připojený na internet se může v kterékoliv části světa okamžitě podívat na návrh svého projektanta a konzultovat s ním případné změny.

Import/export/vývojové prostředí v Turbo-CADu:

TurboCAD Professional podporuje řadu standardních formátů, např.: DWG, DXF, DGN, 3DS, IGES, PLT, EPS, VRML, FCD, FCW, SAT, WMF, CGM, MTX… Vývojovým prostředím pro uživatele, kteří mají chuť doplnit nějakou aplikaci do TurboCADu, je Visual Basic. Produkt TurboCAD se prodává ve verzi Standard (cena kolem pěti tisíc) a Professional (cena kolem dvaceti tisíc).

Systémové požadavky a cena

Minimální doporučené: Windows 95/98/NT4/ME/2000/XP, Pentium^TM Processor, 64 RAM (raději 128-256 RAM pro práci s většími výkresovými soubory 3D), cca 150 volného místa na disku, Super VGA (rozlišení 10124×768, High Color 16 bit), 4×CD-ROM mechanika (32 bit drivers), myš (Intellimouse^TM), MS Internet Explorer^TM pro registraci.

Chcete si program vyzkoušet?

Bližší informace nebo pro vážnější zájemce také trial verzi programů TurboCAD v8 a FloorPlan v7 včetně TurboCADu 2D získáte na adrese v záhlaví článku. Vyzkoušejte si i vy nové technologie CAD.
