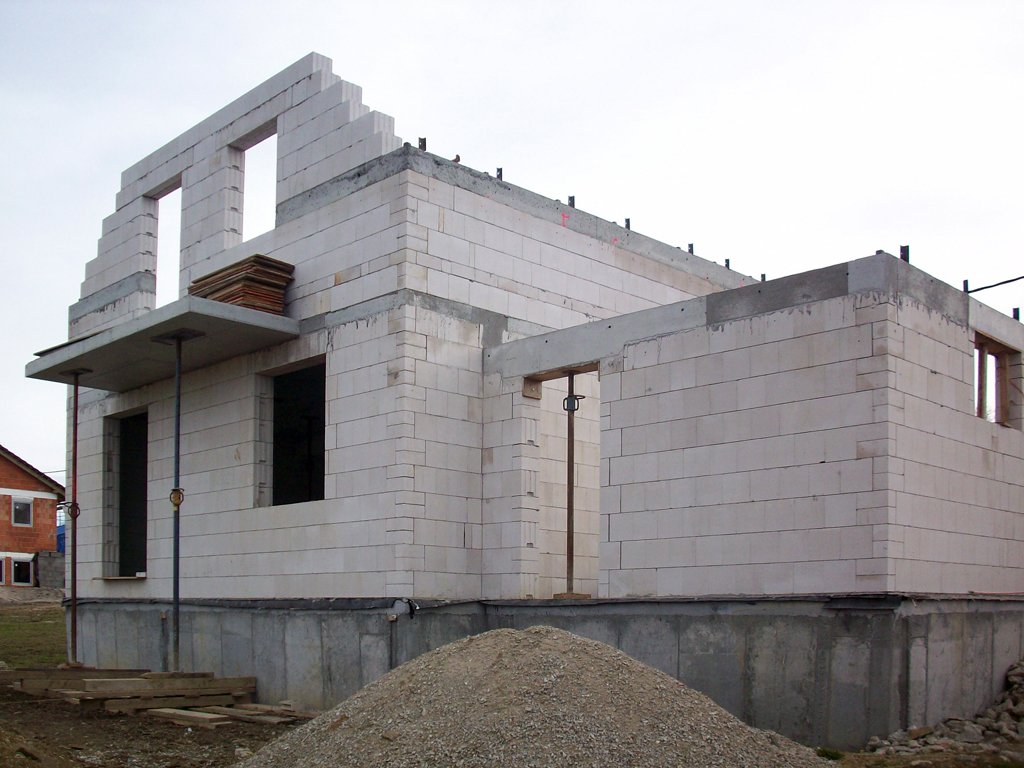

Dům na půli cesty. Na řadu přicházejí příčky

Minule jsme Vás seznámili s tím, jak založit stavbu a začít zdít obvodové stěny s prvky KMB SENDWIX. Dnes vám poradíme, jak správně realizovat příčky. Poté vám prozradíme, jak postupovat při řešení překladů a na závěr ukážeme možnost využití dutin ve zdivu pro umístění rozvodů.

Výhody postavit dům z materiálů od jednoho dodavatele jsou nesporné. I proto při zdění příček zůstaneme věrní zdicímu systému KMB SENDWIX. Ten byl speciálně navržen pro energeticky úsporné, nízkoenergetické a pasivní domy. Jeho předností jsou vysoká pevnost cihel v tlaku, kterou zaručuje významná objemová hmotnost vápenopískových prvků, vynikající akumulační i akustické vlastnosti při menších tloušťkách nosných stěn (již od 175 mm!). Zdění s tímto systémem není žádná věda, právě naopak.

Zdíme příčky

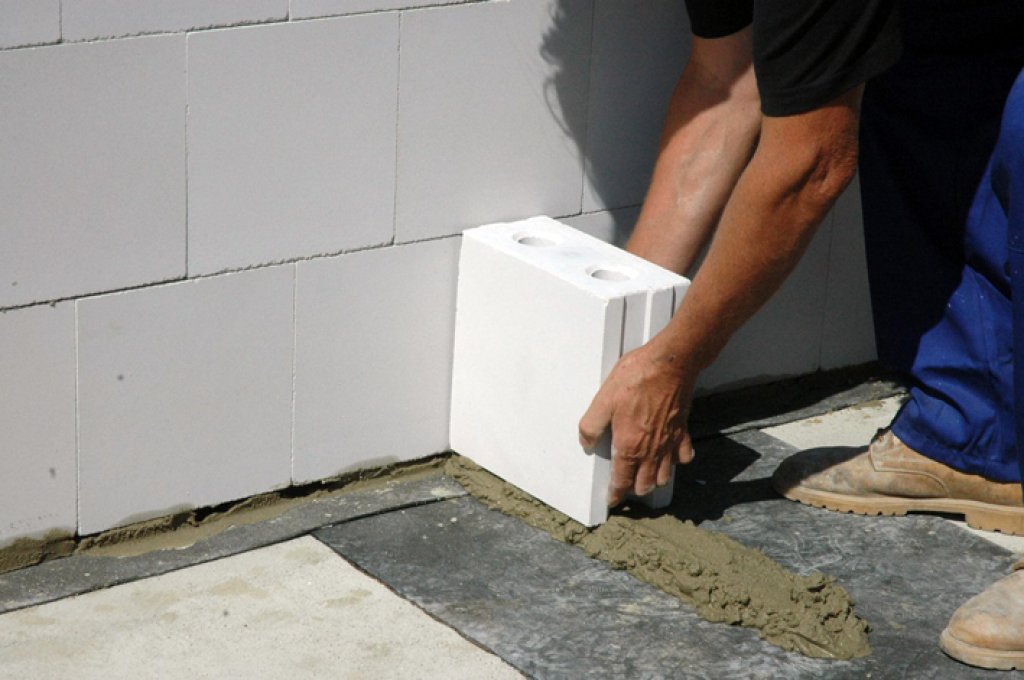

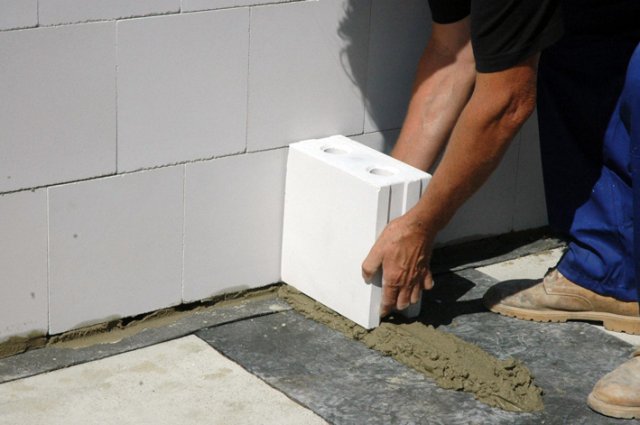

Krok 1

Při zakládání příčkového zdiva lze využít stejného postupu jako u obvodového zdiva (viz minulý díl tohoto postupu), tedy opět s použitím zakládací malty.

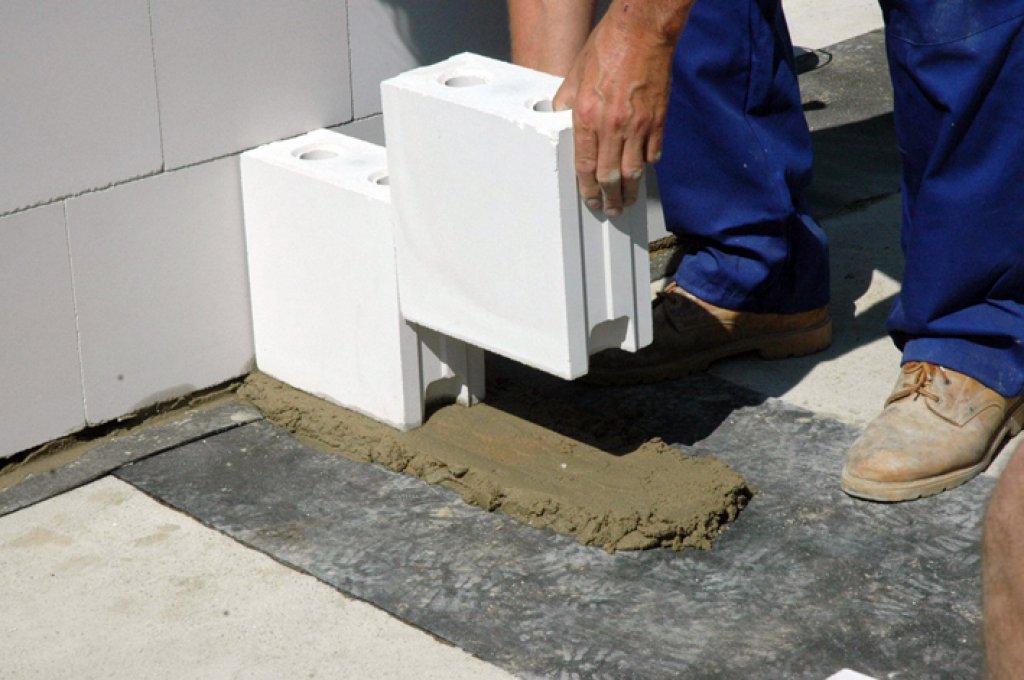

Připravíme si příčkové zdivo KMB SENDWIX 4DF-LD pro zdění na lepidlo (248 × 115 × 248mm), případně 4DF-D (248 × 115 × 238mm), pokud jste se rozhodli pro zdění na maltu. První řada vápenopískových příčkových cihel se v obou případech pokládá přímo do zdicí malty.

Krok 2

Postupujte od kraje postupným přidáváním dalších příčkových prvků 4DF. Svislé spáry u těchto prvků, které mají systém pero – drážka, se nemaltují.

Krok 3

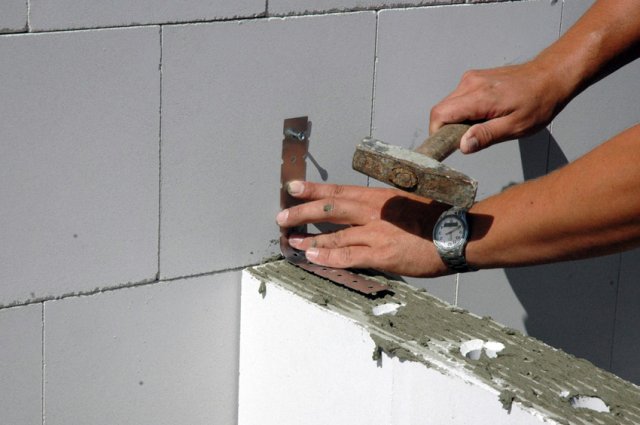

Příčky se k obvodovému zdivu kotví pomocí předem vložených kotev do obvodového zdiva. Nerezová kotva (je součástí systému) se asi z jedné třetiny zazdí do obvodové stěny v místě středu příčky. Kotvení je možno i dodatečně (viz náš obrázek).

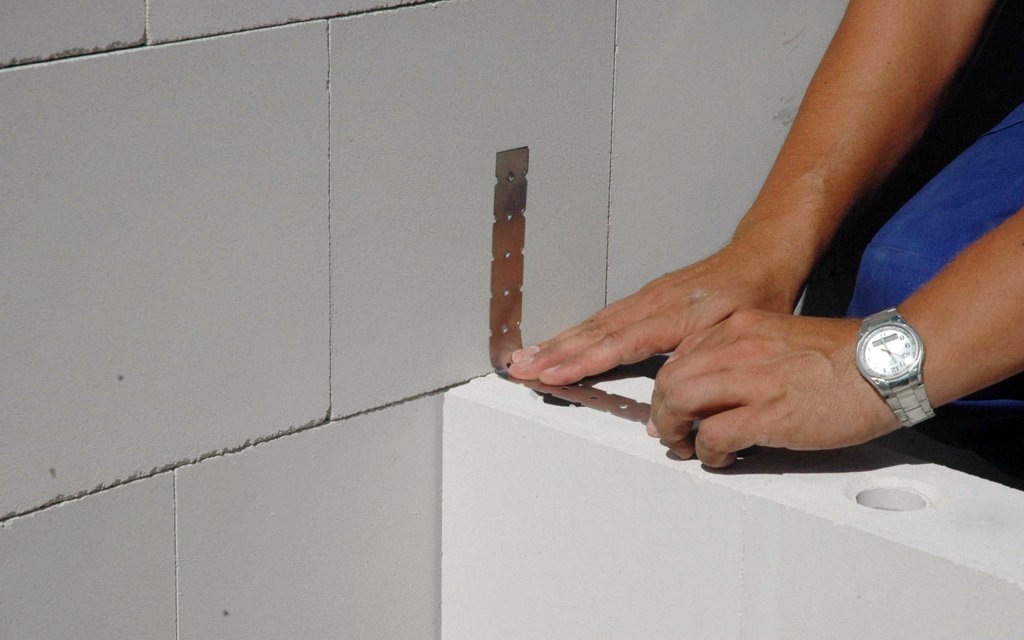

Při dodatečném kotvení se kotva ohne do pravého úhlu a dle obrázku se přiloží ke zdivu. Tužkou skrz otvory v kotvě si naznačte, kde bude třeba do zdiva vrtat otvory pro hmoždinky.

Krok 4

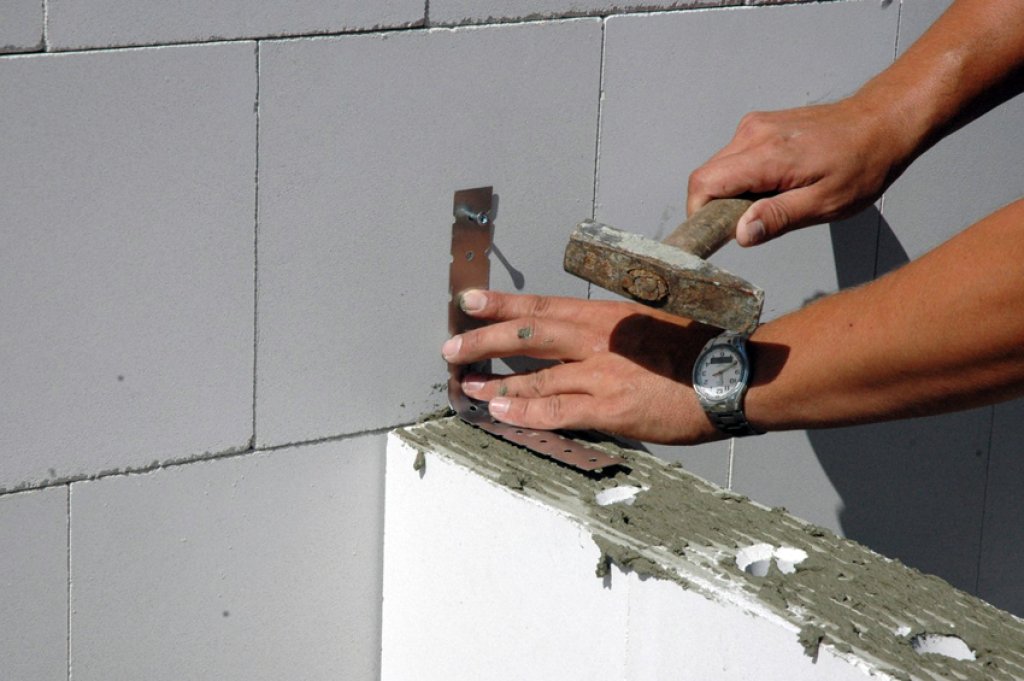

Do zdiva, ke kterému chceme příčku ukotvit, vyvrtáme dva otvory nad sebou. Kotvu upevníme do zdi pomocí hmoždinek a vrutů.

Kotví se minimálně každá druhá řada. Kotvy na prvním a druhém konci příčky se v řadách střídají (např. 1., 3. a 5. řada na jednom konci a 2. a 4. na druhém konci).

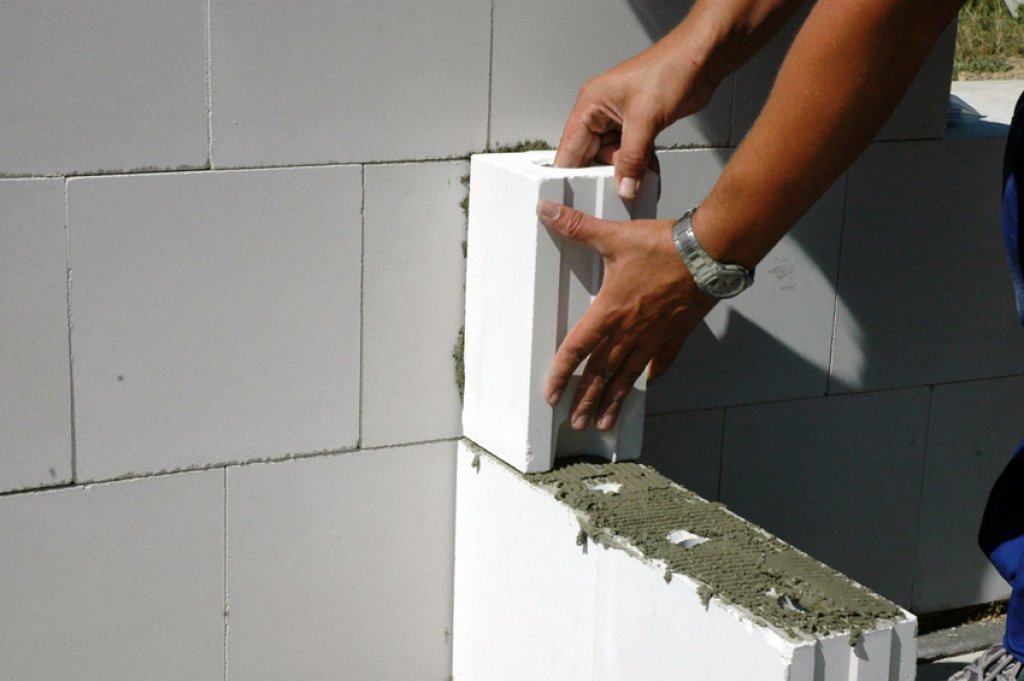

Krok 5

Pokračujeme další řadou vápenopískových cihel. Pro vodorovnou spáru mezi první a druhou řadou příčkových prvků použijte lepidlo rozprostřené pomocí zubové stěrky. Lepidlo tvoří také svislou spáru v místě dotyku obvodové stěny a příčky.

S ohledem na správnou vazbu zdiva začíná druhá řada prvkem poloviční šířky než je prvek 4DF-LD. Poloviční velikost si z celého prvku uřízněte diamantovým kotoučem.

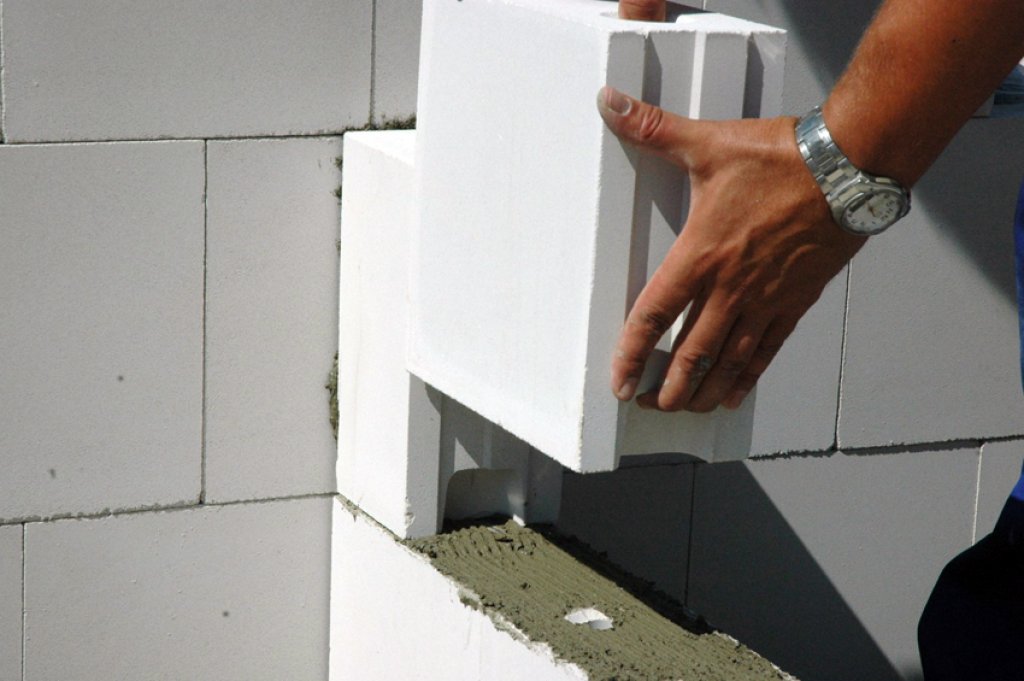

Krok 6

Pokračujte stejně jako u první řady dalšími příčkovými prvky 4DF. Svislé spáry u prvků se systémem pero – drážka, se ani nyní nemaltují.

Řešení překladů nad okny a dveřmi

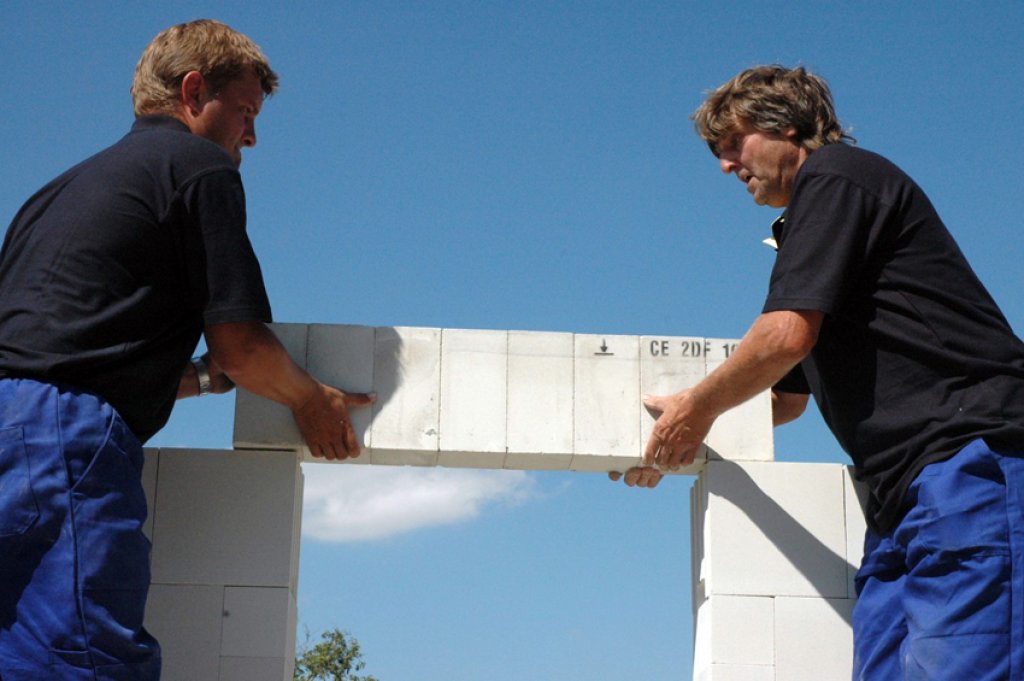

Řešení překladů nad stavebními otvory (okny, dveřmi apod.) je zcela jednoduché. Ze systému vyberte překlad podle tloušťky zdiva. U obvodového zdiva s tloušťkou 240 mm lze využít buď překlad SENDWIX 8DF (240 × 240 × 1000 – 3000 mm) nebo dva užší překlady SENDWIX 2DF (240 × 115 × 1000 – 3000 mm) vedle sebe. Druhá možnost přitom pochopitelně znamená lepší možnosti manipulace. U překladů platí stejná pravidla pro vazbu zdiva jako u zdění obvodového a příčkového zdiva.

Vazba jednotlivých prvků je ze statického hlediskavelmi důležitá. Cihly se ve stěně nebo v pilíři mají po vrstvách převazovat tak, aby se stěna nebo pilíř chovaly jako jeden konstrukční prvek. Aby se zajistila náležitá vazba zdiva, musejí být svislé spáry mezi jednotlivými cihlami vždy ve dvou sousedních vrstvách přesazeny minimálně o 40 mm. Doporučený půdorysný modul stavby po 250 mm umožňuje u těchto formátů délku převazby 125 mm. Více o vazbě zdiva na www.sendwix.cz.

TIP: Využití dutin ve zdivu pro umístění rozvodů

Krok 1

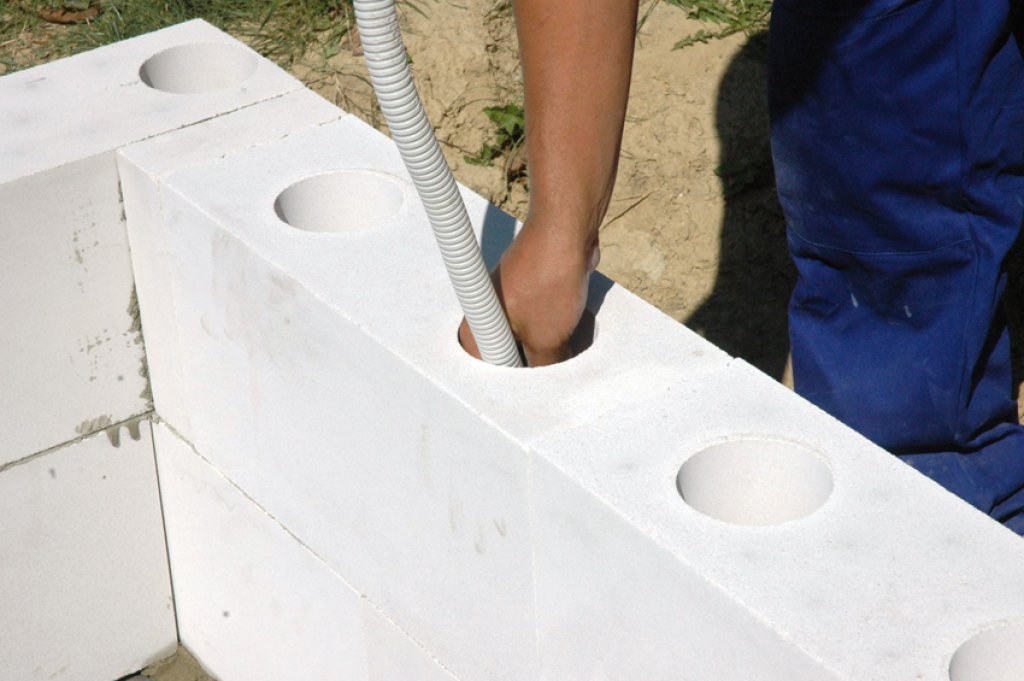

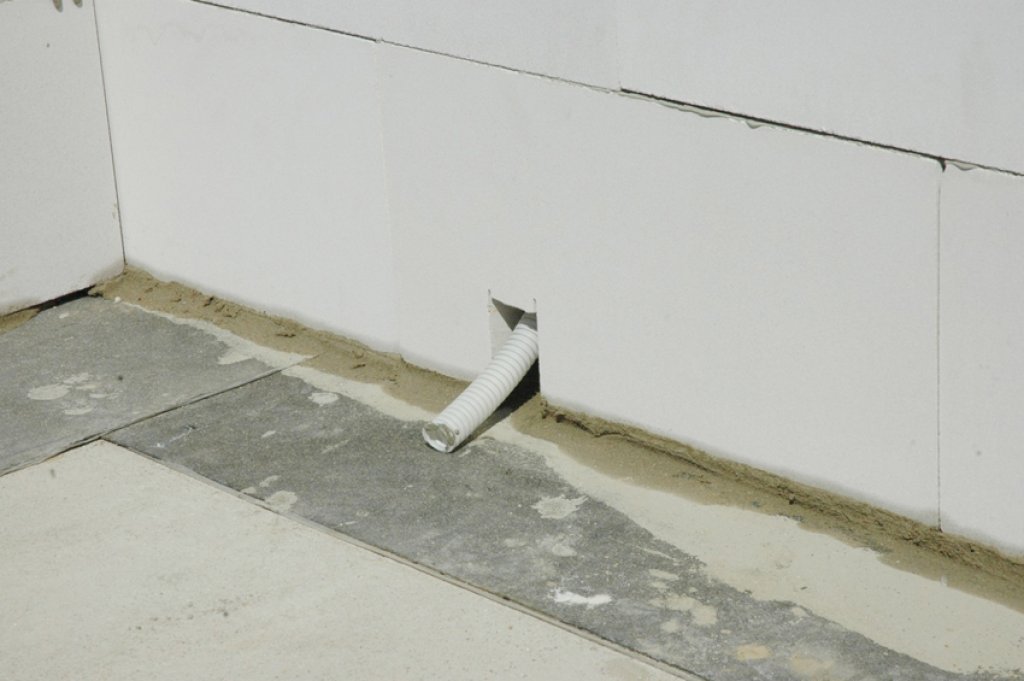

Při dodržení půdorysného modulu stavby po 250 mm vznikají ve zdivu navazující svislé otvory. Těmi lze vést například elektroinstalaci stavby pomocí tzv. husích krků.

Krok 2

Pro vyvedení elektroinstalace na požadovaném místě pak stačí jen pomocí diamantového kotouče vytvořit otvor ve zdicím prvku v místě dutiny a elektroinstalaci z dutiny vysunout.

Krok 3

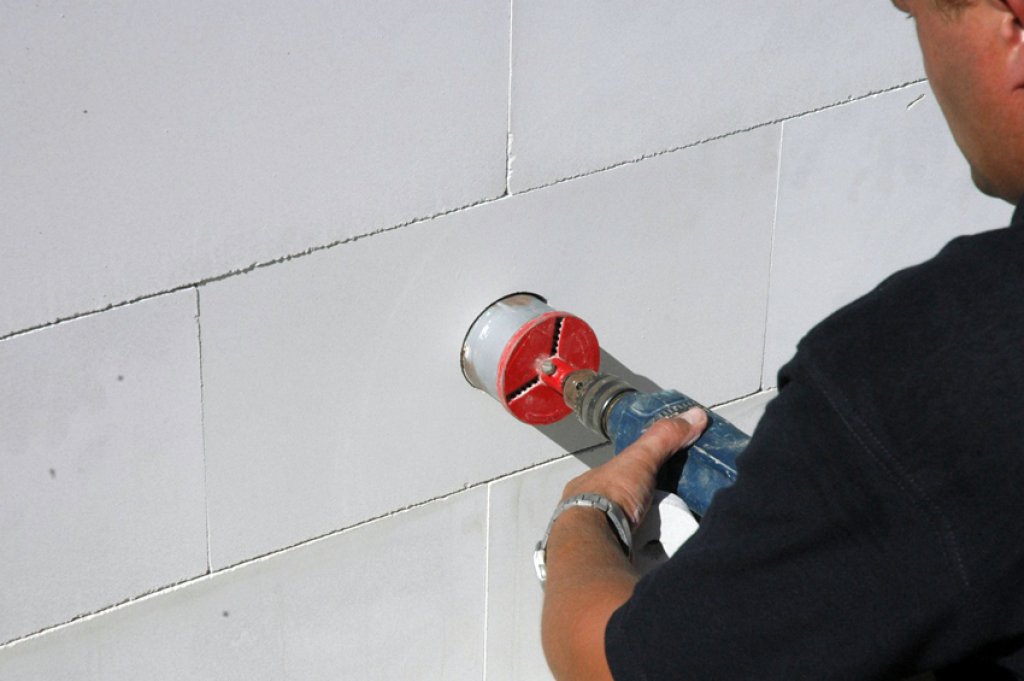

Pomocí vrtačky s nástavcem lze ve zdivu bez problémů vyříznout otvor pro vypínač nebo „krabičku”. Vzhledem k vysoké pevnosti materiálu nehrozí žádné zeslabení pevnosti či dokonce borcení materiálu.

Jak jsme již zmiňovali na začátku, není to žádná věda, že? Příště Vám doplníme informace o prvcích KMB SENDWIX výjimečně malé tloušťky 17,5 cm.
