FLIR: systémy pro IČ termografii stavebních objektů

Infračervená termografie je výkonná a nedestruktivní technika, určená mimo jiné také pro kontrolu a diagnostiku stavu stavebních objektů.
Většina aplikací IČ termografie ve stavebním průmyslu zahrnuje vyhledávání míst se sníženými izolačními vlastnostmi, tj. míst s potenciální možností vzniku a tvorby plísní, kontrolu stávajících a nových objektů, vyhledávání závad na vytápěcích systémech apod.

Výsledky IČ termografie mohou být použity jako důležitý podklad sloužící pro účelná a efektivní nápravná opatření včetně významných úspor energií, pro minimalizaci dalších případných výdajů apod., což může být významné pro rychlý návrat investic do ič systému.
Bližší informace o IČ termografii stavebních objektů je možné nalézt např. v časopisu Stavební obzor 3/2004 (Pašek, Svoboda: Fyzikální aspekty použití nekontaktní termografie při analýze obvodových plášťů budov.)

Termografické systémy

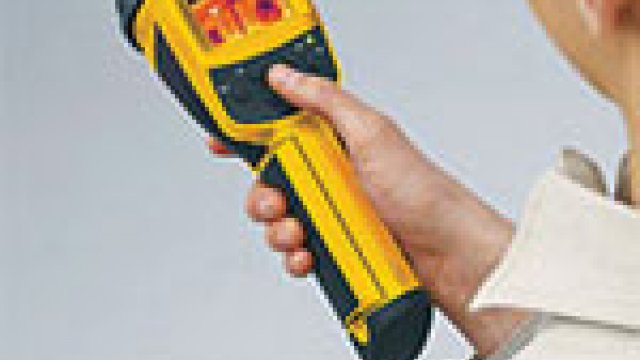

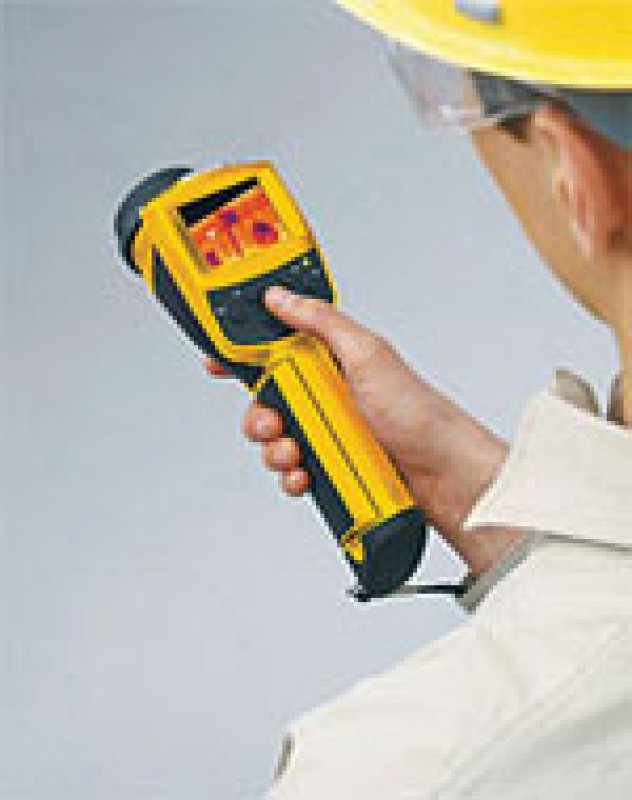

Přední světový výrobce termografických systémů – termovizí fa FLIR Systems AB (Thermovision je registrovaná výrobní a chráněná známka této firmy) vyvinula IČ kamery, které jsou speciálně určeny pro profesionální kontroly stavebních objektů. Pro splnění specifických požadavků a potřeb stavebního průmyslu fa FLIR spolupracovala s příslušnými odborníky a vyvinula dva systémy ThermaCAM™ B2 a ThermaCAM ™ B20 (B jako Building industry). Tyto IČ systémy mají všechny vlastnosti nezbytné pro IČ termografii stavebních objektů a je k dispozici také několik různých software firmy FLIR pro částečné či úplné vyhodnocování termálních obrazů - termogramů a tvorbu zpráv na profesionální úrovni.

Základní rozdíl mezi systémy B2 a B20 je v jejich technických parametrech (podrobnější informace je možné vyhledat např. na www.flir.com). Co mají ale společného, je mj. firmou FLIR vyvinutá a patentovaná funkce automatické výstrahy (optická - barevná či zvuková), která se aktivuje při zjištění či dosažení podmínek pro vznik rosného bodu, a která je součástí vnitřního software (používá také český jazyk) kamer této řady. Tato funkce v podstatě vypočítává (a to na základě do IČ kamery vložených parametrů, jako jsou emisivita, vzdálenost, zdánlivá odražená teplota, teplota atmosféry a relativní vlhkost) měřenou teplotu na povrchu např. stěny a následně porovnáváním s vloženou hodnotou relativní vlhkosti vyhodnocuje, zda a kde bylo dosaženo rosného bodu a na toto místo (příp. místa) potom zobrazí – zvýrazní v termogramu (optická – barevná - výstraha) nebo zaktivuje zvukovou výstrahu.

Znamená to tedy, že pracovník vykonávající IČ termografii na stavebních objektech má k dispozici výkonný nástroj, jehož pomocí může při měření v terénu mj. zjišťovat-zaměřovat kritická místa v těch částech stavebního objektu, kde při určitých teplotách a vlhkosti vzduchu, dochází či může docházet ke kondenzaci vodních par na stavební konstrukci.

Není tedy nutné odděleně vypočítávat, kdy a za jakých podmínek je dosaženo rosného bodu, ale tento výpočet provádí IČ kamera řady B a zároveň tato místa výrazně zobrazí. Termogramy se ukládají do pamětí kamer v tzv. radiometrickém formátu JPEG, je možné je dále transportovat do počítače pomocí software ThermaCAM Quick View a provádět jejich základní rozbor nebo provádět jejich další komplexní rozbor pomocí některého software firmy FLIR, např. ThermaCAM Reporter. (Pokud není požadavek na další rozbor termogramů, je možné je zobrazit, a to včetně naměřených hodnot, pomocí některého běžného prohlížeče digitálních obrazů).

Firma FLIR Systems vyvinula také speciální softwarový produkt ThermaCAM Image Builder, který je určen pro stavební aplikace a který umožňuje při měření velkých objektů „poskládat“ jednotlivé termogramy do jednoho obrazu a potom výsledný obraz vyhodnotit jako jeden termogram. Ceny systémů, jejichž dodací lhůta se je maximálně do dvou měsíců od objednání (nejsou potřebné žádné licence pro jejich dovoz do zemí EU), jsou včetně základního software od 300 000,- Kč (bez DPH).
