Hliníkový konstrukční systém od českého dodavatele

  Hliníkové fasádní systémy se v posledních letech staly neoddělitelnou součástí moderní architektury. Realizace v České republice patří většinou do 3 kategorií, jmenovitě do řady: 1) strukturálních fasád - bez viditelného rámového prvku, 2) rámových fasád - výplně jsou zasazeny v samostatných rámech osazovaných na nosnou konstrukci různými montážními prvky dle zvoleného systému, 3) paždíkových fasád - výplně jsou zasazeny přímo mezi nosnou konstrukci a přítlačnou lištu, která je kryta lištou dekorativní.

   Právě třetí kategorie fasád je v současné době oblíbená z důvodu rychlé a jednoduché montáže a v porovnání s prvními dvěma kategoriemi též většinou z důvodu nižší finanční náročnosti. ALCOA Teknowall W 50, systém, o kterém se chceme krátce zmínit a který dodává na český trh firma ALTREX spol. s r.o., do této kategorie patří.

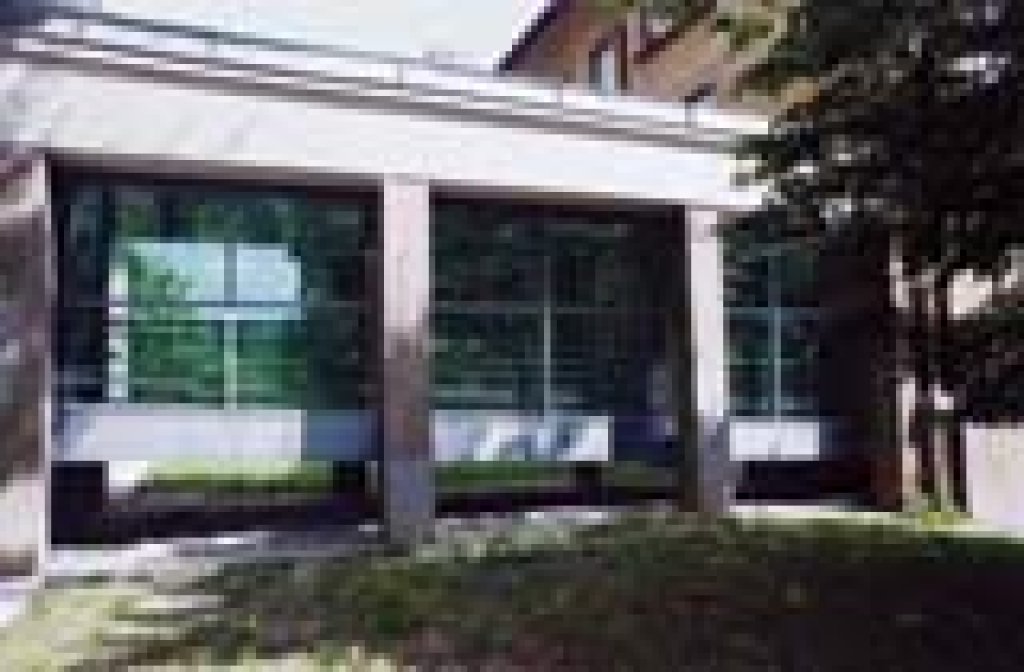

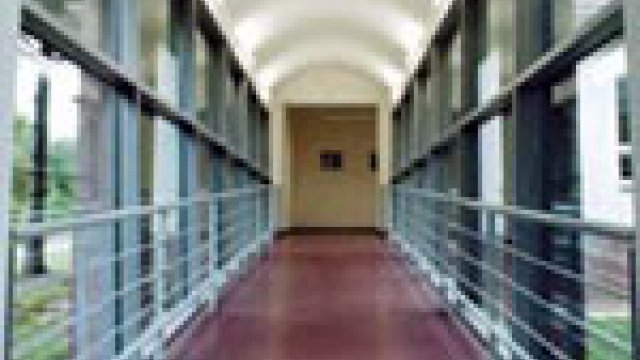

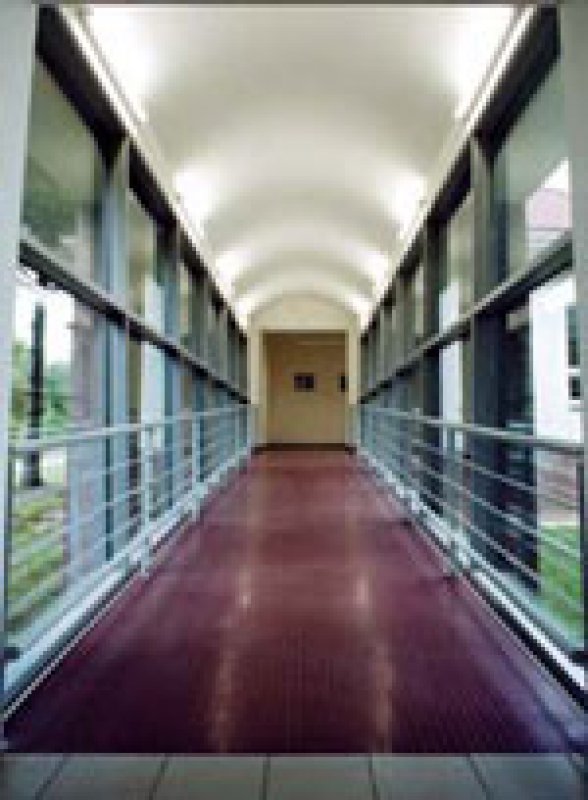

ALCOA Teknowall W50
Alcoa Teknowall W50 je hliníkový fasádní systém »sloup - paždík« s přerušeným tepelným mostem. Jedná se o fasádu s velmi subtilním vzhledem - vertikální i horizontální prvky mají vnitřní i vnější pohledovou šířku 50 mm.

   Sloupy jsou k nosným prvkům budovy kotveny pomocí speciálních kotev, dodávaných v rámci systému ALCOA, které jsou rektifikovatelné ve třech kartézských souřadnicích.

   Speciální spojky, opět dodávané v rámci systému ALCOA, umožňují kotvit fasádní sloupy k železobetonovému skeletu a zároveň umožňují vytvořit kluzný dilatační spoj sloupů, který vyrovnává mechanickými nebo tepelnými vlivy způsobené změny polohy mezi nosnou konstrukcí budovy a zavěšenou fasádou. Tyto spojky umožňují spojit dva sloupy s rozdílným momentem setrvačnosti za předpokladu, že mají shodnou stavební hloubku. To dovoluje odlehčení a zlevnění konstrukce v případech, kdy jsou v následujícím kotevním poli snížené nároky na statické charakteristiky sloupů, aniž by byla ohrožena stabilita konstrukce, nebo změněna její stavební hloubka.

   Paždíky dotvářejí horizontální prvek nosného hliníkového rastru a mohou být jednoduše nařezány na příslušný rozměr bez dalších výrobních operací, jako je vrtání fixačních otvorů nebo frézování drážek. Povrchově upravené tyče paždíků mohou být (vzhledem k dovolené výrobní toleranci) řezány ve svazku a bez dalšího zpracovávání nebo balení přepravovány přímo na stavbu. Tak systém ALCOA šetří čas a náklady na zpracování. Paždíky jsou fixovány ke sloupům pomocí čepů z nerezavějící oceli, které se nasouvají z drážky v paždíku do otvoru ve sloupu a zajišťují tak paždíky ve správné poloze. Tento systém, bez pevných spojů jako jsou šrouby nebo konektory, umožňuje vyrovnávání tepelné roztažnosti a dovoluje výrobní toleranci paždíků ± 2 mm. Skleněné výplně a plné, sendvičové panely jsou podpírány pomocí speciálních držáků a plastových podložek, vložených do profilu paždíků.

   Tepelný most je v hliníkové konstrukci přerušen pomocí profilů vyrobených z tepelně izolačního materiálu. Tyto profily jsou vyráběny v různých rozměrech a jejich vzájemnou kombinací můžeme dosáhnou celkové stavební hloubky plastového elementu 6 až 38 mm. Z toho po osazení vhodných těsnicích prvků vyplývá interval tloušťky pro sklo nebo sendvičový panel v rozsahu od 2 do 39 mm. Výplně jsou ke sloupům a paždíkům fixovány hliníkovými přítlačnými lištami přes vnější těsnicí EPDM profil. Krycí hliníkové lišty, dodávané v různých stavebních hloubkách, uzavírají pohledově přítlačný profil a kryjí i použitý spojovací materiál.

   Jakákoli vlhkost, která infiltruje dovnitř fasádní konstrukce nebo v ní zkondenzuje, je odváděna drenážním systémem konstrukce. Částečně tato vlhkost vytéká drážkami v přítlačných a krycích lištách přímo před venkovní líc fasády a částečně je odváděna komorami paždíků do drenážních drážek ve sloupech a jimi pak dále k patě fasády a ven z konstrukce. Veškeré spoje mezi paždíky a sloupy, stejně jako mezi jednotlivými dilatačními částmi sloupů, jsou těsněny pomocí speciálně tvarovaných prvků.

   Dvě základní vlastnosti, spolu s vysokou úrovní zpracování, činí fasádu Teknowall W 50 jedinečnou: Je to jednak velmi krátká doba potřebná pro dílenské zpracování s minimálními strojními časy (obráběcí a lisovací operace jsou prováděny pouze na sloupech, paždíky jsou jen řezány na příslušné délky), za druhé pak extrémně jednoduchá a rychlá montáž konstrukce na stavbě - spoje paždíků se sloupy nevyžadují montáž žádných konektorů ani šroubové spoje, ale pouze snadné zajištění vzájemné polohy pomocí čepů. Díky doplňkovému sortimentu dodávaného příslušenství a speciálních profilů je dále možno vytvářet rozličné kombinace šikmých, svislých, jehlanových nebo kuželových stěn.

Základní technická data
• hloubku profilů je možné volit v rozpětí od 48 do 170 mm v závislosti na statické náročnosti. Vnitřní i vnější pohledová šířka činí 50 mm,
• těsnění je zajištěno pomocí obvodových EPDM pásek stlačených lehkou hliníkovou krycí lištou,
• příslušenství je systémové, vyrobené většinou z hliníkové slitiny, šrouby a spojovací materiál jsou z pozinkované oceli,
• patentovaný způsob fixace sloupků a paždíků, vycházející z použití čepů a pružných kroužků z nerezavějící oceli a plastových pouzder, které usnadňují spojování a eliminují hluk,
• zasklení - systém umožňuje zvolení jakéhokoliv typu běžně používaných výplní o tloušťkách 2 - 39 mm, včetně všech druhů dvojitých skel,
• těsnění - vnější i vnitřní z EPDM, součást systémů Alcoa,
• nezbytná lepení - při spojování rohů konstrukce, rámů a křídel. Adhesivní kyanoakrylát nanášíme na styčné plochy těsnicích pásek a spoj kryjeme tmelem e.g. Vaber IB 230,
• profily - vytlačovaná hliníková slitina, složení AlMgSi0,5,
• povrchová úprava - chromatováním a následným lakováním práškovými vypalovacími barvami nebo elektrolytickou oxidací,
• hmotnost - hmotnost zkompletovaných oken vychází z výpočtu hmotností na příslušnou délku zformátovaných profilů,
• rozměry - při volbě rozměrů rastru a výplní je nezbytné vzít v úvahu lokalitu stavby a místní klimatické podmínky (situování stavby v terénu, větrné podmínky, sněhové podmínky, výška montáže segmentů od základů stavby, atd.). Zároveň je nutné zvážit průřezy profilů, způsob jejich obrábění, způsob kotvení k nosné konstrukci, tloušťka a druh zvoleného zasklení.

Atesty
Systém Alcoa Teknowall W50 byl testován podle platných norem a získal následující certifikáty:
1) odolnost proti vodě, průvzdušnost a mechanická pevnost (normy UNI 7979, DIN 18055, EN 86, EN 77)
- ICITE Milan 2466/RP/96 - A3, E4, V3;
- IFT Rosenheim 10517320 - A3, E4, V3, zátěžová třída C;
- PAVÚS Praha C-OO-130 - A3, E4, V3, zátěžová třída C;
2) tepelná prostupnost (norma DIN 4108)
- IFT Rosenheim 40217878/1 - materiálová skupina 2.1;
- PAVÚS Praha C-00-130 - materiálová skupina 2.1.
