Keramické obklady fasád AGROB BUCHTAL

Společnost CERAM OBJEKT představuje keramické obklady firmy AGROB BUCHTAL a technologický návod pro zhotovení odvětrávaných a kontaktních fasád. V poslední době jsou vyhledávána řešení keramických obkladů na vnějších plochách se samočistitelným povrchem Hydrotect.

Keramika jako tradiční stavební materiál není žádnou novinkou. Svou odolnost vůči okolním vlivům prokázala již ve starověku. Obklady venkovních stěn keramickými deskami si ve stavebnictví zajistily své pevné místo již před mnoha desetiletími. Jsou nedílnou součástí moderních fasád. Narůstající znečištění životního prostředí na straně jedné a architektonické požadavky na straně druhé dnes vyžadují mimořádně kvalitní a mnohostranné stavební hmoty. Keramické fasádní obklady splňují kladené požadavky téměř ideálně. Keramika jako stavební materiál má velmi mnohostranné specifické vlastnosti, které se mohou uplatnit právě na venkovních fasádách. Oproti dřívější jednovrstvé konstrukci stěn dnes jednoznačně převládají stěny sendvičové. Je to z dobrého důvodu, protože tak lze použít kombinaci stavebních materiálů, které vyhoví různým požadavkům, kladeným na venkovní stěny.

Keramické obklady fasád v kombinaci s vhodnou tepelnou izolací z minerální hydrofobizované vlny a odpovídající spodní nosnou konstrukcí nejlépe ze slitin hliníku lze použít pro předsazené fasády se zadním větráním. Tím budově zajistíme ideální klimatické podmínky, jelikož difúzní odpor směrem ven z objektu klesá a tepelný odpor stoupá, zároveň je vzduchovou mezerou částečně přerušen tepelný tok při zahřátí fasády slunečními paprsky.

Stavební technika a stavební fyzika: přijímané zatížení

Při návrhu konstrukce a výpočtu statické bezpečnosti je nutno uvažovat síly a zatížení, které působí na fasádu a jsou vyvolané vlastní hmotností, povětrnostními a klimatickými vlivy.

Vlastní hmotnost keramických obkladů fasád

Vlastní hmotnost s ohledem na její možné zvýšení v důsledku vlhkosti je ověřena osvědčením autorizovaného ústavu pro zkoušky materiálů v ČR stejně tak všechny ostatní vlastnosti keramických desek. Znalost vlastní hmotnosti je důležitá při návrhu upevnění, spodní konstrukce a jejího ukotvení.

Zatížení větrem

Schopnost všech částí keramického obkladu venkovní fasády vyrovnat se se zatížením větrem musí být prokázána podle DIN 1055 díl 4. Na venkovní obklady působí síla větru různé intenzity. Přitom se jedná jak o sání, tak i o tlak větru.

Předpoklady pro zatížení větrem jsou popsány v DIN 1055 díl 4. Norma přitom rozlišuje různé výšky budov, výškové/boční poměry a rovněž normální a okrajové hodnoty.

Zvláštní zatížení

Zvláštní zatížení, např. světelné reklamy, protisluneční ochrana, kotvy lešení musí být uvažováno nezávisle na venkovním obkladu stěn.

KerAion K8 – viditelné uchycení –formáty: 60×60, 60×90, 90×90 cm
Upevnění fasádních desek KerAion se provádí pomocí háčků „K8“ z nerezové oceli. Háčky se s hliníkovou spodní konstrukcí spojují nýty z nerezové oceli. Aby se zabránilo bočnímu posunu a nucenému namáhání při měnící se zátěži působené větrem, jsou fasádní desky měkce uloženy. Toto měkké uložení se dosahuje oddělením materiálu od spodní konstrukce vysekávanými prvky z pěnové hmoty, odolné vůči vlivům povětrnosti.

Speciální přání? Ale ano, samozřejmě!

Abyste mohli realizovat i zvláštní nápady architekta, můžeme pro vás vyrobit četné formáty keramických obkladů fasád s přirozenými hranami, tj. neřezané (kromě série Deco – neglazovaná) nebo je můžeme vyřezat s nejblíže vhodných standardních rozměrů.

Keratwin K12 – skryté uchycení - formáty:
120×30 cm
Fasádní desky KeraTwin K12 jsou na zadní straně opatřeny drážkami T. Do těchto drážek T se symetricky zasunou nejméně 4 agrafy na jednu desku. Tak se desky KeraTwin K12 zavěsí do horizontálních profilů namontovaných v rastru. Profily jsou upevněny na běžné svislé základní konstrukci. Tyto vodorovné systémové lišty a agrafy jsou součástí systémového balíku KeraTwin K12. Speciální pružiny integrované v agrafách slouží pro bezvané uložení.

Také je možné nabídnout kromě standardních povrchů navíc prakticky všechny barevné odstíny speciálních glazur. Můžete vybírat z více než 15 000 »receptur na glazury« a využít přitom osvědčené zkušenosti z výroby keramiky.

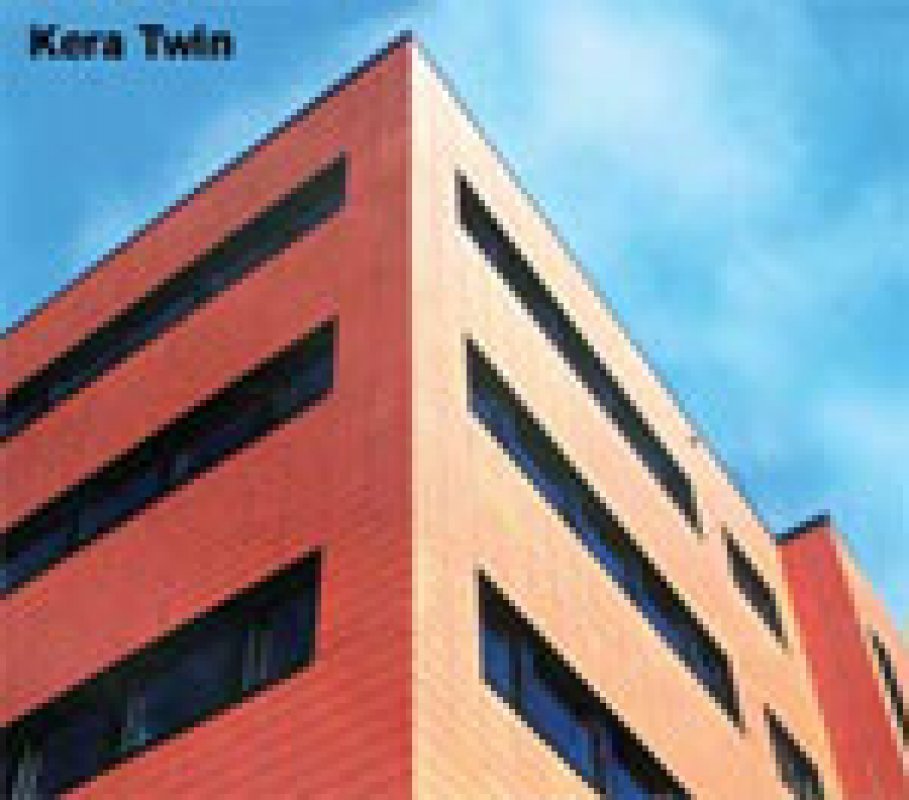

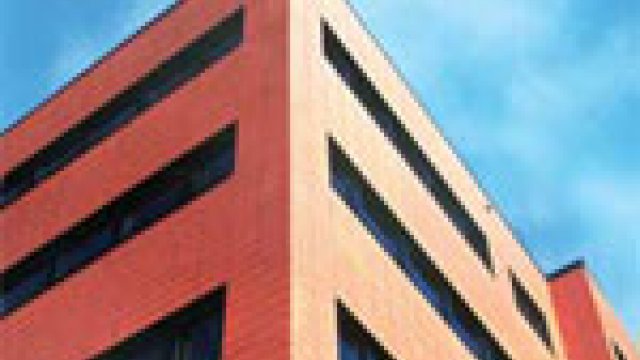

Kera Twin K1 – skryté uchycení – formáty: 40×20,
50×25, 60×25,60×28 a 60×30 cm
Upevnění fasádních desek KeraTwin K1 se provádí pomocí háčků »KT« z nerezové oceli, umístěných v průběžných štěrbinách na bocích fasádních desek. Háčky se s hliníkovou spodní konstrukcí spojují nýty z nerezové oceli. Aby se zabránilo klapání a nucenému namáhání při měnící se zátěži působené větrem, jsou fasádní desky měkce uloženy. Toto měkké uložení se dosahuje oddělením materiálu od spodní konstrukce vysekávanými prvky z pěnové hmoty, odolné vůči vlivům povětrnosti.

Hydrotect, čistě špičkový výkon

S jedinečným zušlechtěním povrchu pomocí »Hydrotect« se keramika změnila z klasického architektonického prvku na vysoce moderní a kvalitní produkt. Fotokatalyzátor v glazuře poskytuje keramice zcela nové vlastnosti: jednak antibakteriální účinek, který zamezuje růstu řas, mechů a hub, jednak »podtékání« vody pod nečistotami a jejich splachování. Známé charakteristiky jako je rozmanitost formátů, struktury, barev a jejich stálosti a dlouhodobé životnosti zůstávají přitom zachovány. Samozřejmě jsou i nadále splněny specifické normy, takže projektanti mají všechny možnosti pro estetické ztvárnění. Obklady Hydrotect lze použít prakticky v jakémkoli oboru architektury.

KerAion Sika Tac Panel – skryté uchycení – 60×60, 60×90, 90×90, 90×120 a 120×120 cm
Upevnění fasádních desek KerAion se provádí pomocí elastického tmelu Sika na vhodnou běžnou spodní konstrukci. Lepený materiál (spodní konstrukce a fasádní desky) musí být čistý, suchý a odmaštěný. Plochy se proto předem ošetřují přípravky Sika Cleaner a Sika Primer. Montážní pás Sika se osazuje po celé délce svislých nosných profilů. Lepidlo Sika se na profil nanáší trojúhelníkovou tryskou pomocí ruční nebo pneumatické pistole. Po stažení ochranné fólie z montážního pásu lze osadit a upevnit (přitlačením) fasádní desky.

Jak Hydrotect funguje

Fotokatalyzátor »vpálený« do povrchu desek je vyroben na bázi titandioxidu. Tento katalyzátor zprostředkuje reakci světla, kyslíku a vzdušné vlhkosti. Kyslík, který desky bezprostředně obklopuje, se mění. Vzniká »aktivovaný « kyslík. Ten je schopen rozkládat mikroorganismy jako jsou bakterie a houby. Katalýza současně působí na překonání povrchového napětí vody, jakmile přijde do kontaktu s keramikou. Efekt přesně odpovídá účinku, který lze jinak dosáhnout pouze pomocí tenzidů, obsažených v čistících prostředcích. Jestliže se na povrch keramiky dostane voda (např. při dešti), vklouzne pod nečistoty, nadzdvihne je a uvolní.

Hydrotect pro keramické fasády

Z uvedeného vyplývají výhody zejména při použití na fasádních keramických obkladech. Tam je totiž bezplatně k dispozici přirozená síla slunce, větru a deště – především déš. zajistí aktivní čištění. V neposlední řadě se jedná i o nejefektivnější řešení v boji proti řasám. Protože fasádní keramika zušlechtěná produktem Hydrotect má antibakteriální účinky, potlačí růst řas, hub a mechů. Déš. a vítr zajistí to ostatní: nastoupí »samočištění«. Budovy si zachovají o hodně déle svůj estetický vzhled a architektura svůj efekt. Pro správu budov je Hydrotect pozitivní investicí, protože výrazně sníží náklady na čištění a údržbu oproti běžnému stavu.

Kontaktní zateplovací systém s lepeným keramickým obkladem
Současné stavební techologie také umožňují provést zateplení fasády klasickým kontaktnm způsobem a na tento zateplovací systém z polystyrénovým nebo minerálním izolantem nalepit flexibilním tmelem keramické dlaždice. Izolační desky jsou na nosném zdivu připevněny hmoždinkami a lepidlem. Na ně se nanáší spodní omítka s dvojitou vloženou vyztužovací tkaninou a po té se lepí keramika. Tento systém umožňuje použít na fasádu drobné formáty keramiky, především pásky připomínající lícové zdivo. Podíl spár musí činit min. 6 %. Vyžaduje však precizní dodržování technologického postupu lepení i spárování a provedení nutných dilatačních spár. Technologický postup a přesná skladba systému je doložena stavebně technickým osvědčením a certifikátem systému ČR.

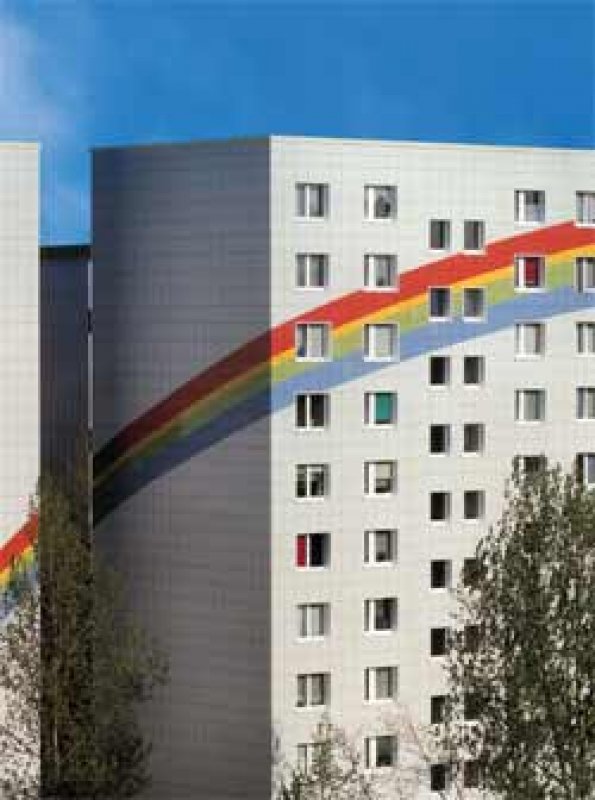

Kontaktní keramické fasády

Pro tyto fasády se používají dlaždice v četných barvách a různých formátech i provedeních. Glazované povrchy lze dodat v provedení se zušlech.ujícím produktem Hydrotect.

Barvy série Chroma lze vzhledem k vzájemné upravenému stínování a tónování velmi dobře kombinovat. Projektantům se tak nabízejí zajímavé možnosti, jak využít barvu pro indiviuální výraz objektu. Jednotné nebo proměnlivé barvy, glazované nebo neglazované dlaždice nabízí použití série štěrbinových desek Naturkeramik, která poskytuje dojem odrazu ohně. Svými teplými tóny propůjčuje objektům přirozený styl se zvláštním půvabem. Desky jsou přitom mimořádně robustní a mají dlouhou dobu životnosti.
