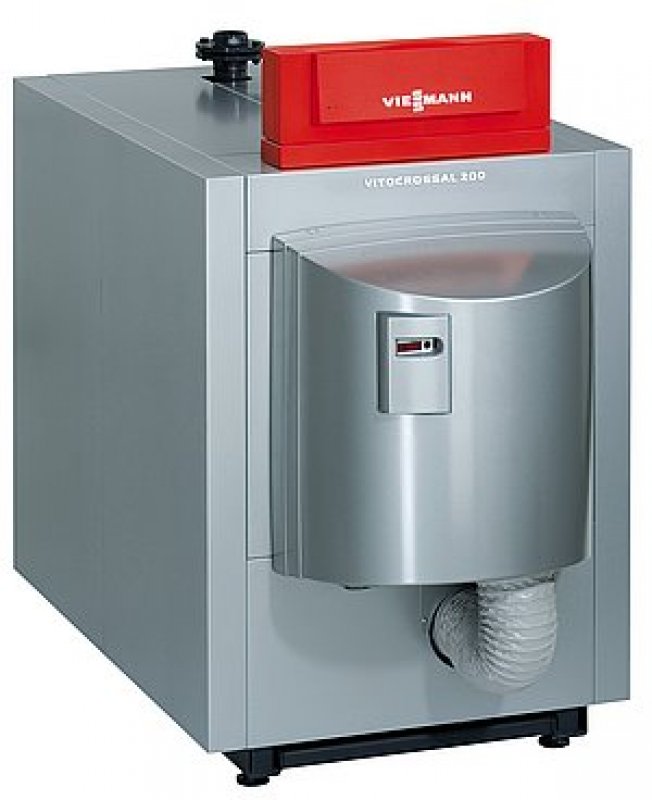

Plynový kondenzační kotel Vitocrossal 200

Nový plynový kondenzační kotel Vitocrossal 200 přináší mimořádně tichý provoz. Je dodáván jako kompaktní jednotka se sálavým hořákem MatriX do výkonu 311 kW. Provoz je závislý nebo nezávislý na vzduchu v místnosti. Díky velkému regulačnímu rozsahu hořáku MatriX a nízké hladině hluku 42 až 61 dB(A) je určen pro bezproblémovou instalaci v blízkosti obytných prostor.

Podobně jako Vitocrossal 300 je i Vitocrossal 200 špičkovým produktem v oblasti stacionárních plynových kondenzačních kotlů. Spojuje hned dvě přelomové inovace topné techniky Viessmann: sálavý hořák MatriX a teplosměnné (výměníkové) plochy Inox-Crossal, jež se vzájemně doplňují za účelem zvýšení efektivity výměny tepla. Díky nim probíhá spalování topného plynu (uhlovodíků) až na samý dosah teoretické hranice úplné oxidace, vznik oxidů dusíku je naopak potlačen, přestup spalného tepla do teplonosného média je zásadně podpořen sáláním a konečně je důsledně využito latentní (kondenzační) teplo vodní páry obsažené ve spalinách. Výsledkem je vyšší efektivita výměny tepla, než u jiných zařízení srovnatelné funkce, vyšší energetická účinnost, úspora nákladů na vytápění a jistota emisí snížených na samou hranici současných technologických možností.

Vysoká efektivita výměny tepla

Přibližme si, co vlastně znamená vyšší efektivita výměny tepla. Pro přenos tepla jsou nejúčinnější výměníky tepla s protiproudou konstrukcí. Při teoretické ideální výměně tepla mezi spalinami a topnou vodou proudící proti směru toku spalin dojde k vyrovnání výstupní teploty spalin s teplotou vratné topné vody. Nutno podotknout, že vyrovnání obou teplot lze teoreticky dosáhnout u nekonečně velkého výměníku tepla. Podíváme-li se pro srovnání na v minulých letech asi nejpoužívanější topnou techniku – nízkoteplotní kotle, je běžným jevem teplota spalin okolo 160 °C. U kondenzačních kotlů se teplota spalin blíží teplotě vratné topné vody. V praxi dosahují kotle Vitocrossal vychlazení spalin na hodnoty jen o 10 °C vyšší než je teplota topné vody vstupující do kotle. S ohledem na možný (použitelný) rozměr kotle a jeho bezúdržbový provoz je tato hodnota dosažitelným maximem efektivity výměny tepla.

Hořák MatriX a teplosměnná plocha Inox-Crossal

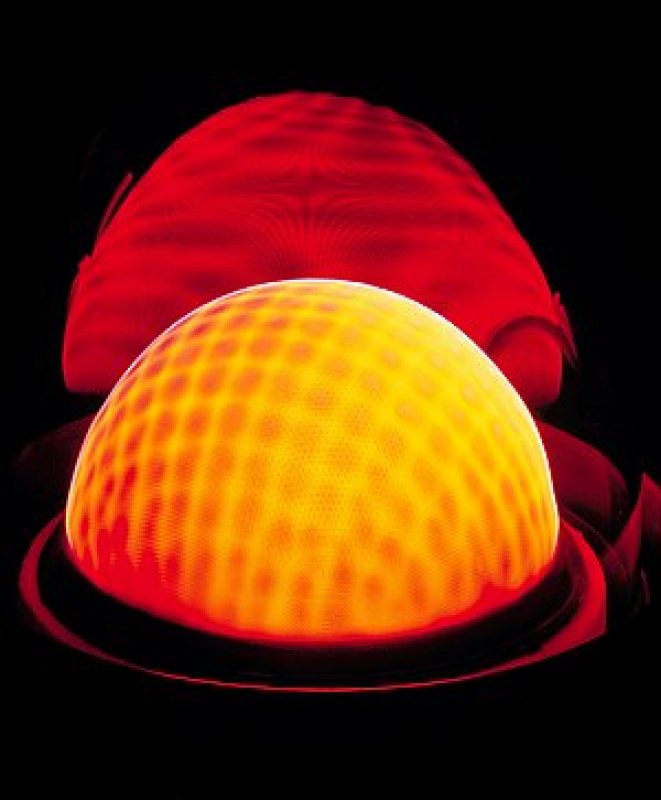

Sálavý hořák MatriX je z konstrukčního hlediska velká polokulová plocha z katalyticky aktivní vrstvy drátěné síťoviny, která se uvnitř hořícím plynem ohřeje na stejnou povrchovou teplotu. Přestup tepla se děje, na rozdíl od klasických hořáků, hlavně sáláním, jehož parametry jsou neměnné a dobře definované (plocha a teplota sálajícího hořáku, plocha a teplota sáláním ohřívaného tělesa a vzájemné geometrické uspořádání obou). Díky této konstrukci a také velmi důležité velikosti reakční plochy hořáku nedochází ke zbytečnému nárůstu teploty ve spalovací komoře ani k místnímu přehřívání. To je důležité nejen pro životnost hořáku, ale i pro jeho provoz s velmi nízkou hladinou emisí (při teplotě spalování jen okolo 900°C téměř nedochází k tvorbě termických oxidů dusíku NOx).

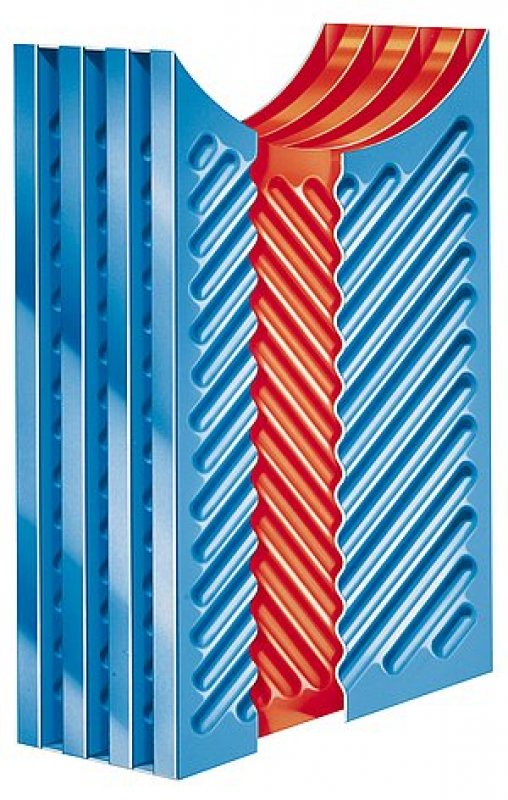

Inox-Crossal jsou teplosměnné plochy z ušlechtilé nerezové oceli, které jsou u kotle Vitocrossal 200 součástí kompaktního kotlového tělesa s velkým objemem vody. Tyto plochy, které absorbují sálavé teplo, jsou protipólem sálavého hořáku. Oba prvky - hořák MatriX a plochy Inox-Crossal - jsou konstrukčně sladěny pro co nejefektivnější výměnu tepla. teplosměnné plochy Inox-Crossal zajišťují následující požadavky a služby:

• vysoká provozní bezpečnost a dlouhá životnost,
• vznikající kondenzát může volně stékat,
• na teplosměnných plochách nevznikají usazeniny,
• nedochází (nebo dochází jen minimálně) ke zpětnému odpařování kondenzátu,
• zesílený samočistící efekt díky hladkému povrchu ušlechtilé oceli.

Celek tak poskytuje vysoký stupeň efektivity ohřevu, vysoký stupeň kondenzace a umožňuje dosahovat normovaný stupeň využití výhřevnosti paliva až 108 %. Při provedení nezávislém na vzduchu v místnosti navíc nejsou zapotřebí dodatečné větrací otvory, kterými uniká teplo.

Výkonová řada a kaskádové zapojení

Vitocrossal 200 představuje technologicky špičkový produkt mezi stacionárními kondenzačními kotli Viessmann. Splňuje nejvyšší nároky na komfort, úsporu energie a ochranu životního prostředí. Nový Vitocrossal 200 nabízí taktéž spolehlivý a ekologický provoz s vysokou účinností. Jeho vynikající poměr cena/výkon umožňuje hospodárné zásobování vašich objektů kondenzační technikou za mimořádně atraktivních investičních nákladů.

Kondenzační kotel Vitocrossal 200 se dodává ve výkonech 87 až 311 kW. Pokud je zapotřebí větší výkon, je možné kaskádové zapojení až 4 kotlů.

Pro dvoukotlové kaskády má společnost Viessmann k dispozici montážní příslušenství, jak na hydraulické straně, tak i na straně spalin. Jedná se o speciální sběrné vedení pro spaliny z nereznoucí oceli a i potřebné hydraulické systémové spoje. Spolu s kaskádovou regulací Vitotronic 333 se kaskáda obsluhuje jako jeden kotel. Takto je možné jednoduché zapojení dvou kotlů až do celkového výkonu 622 kW.

Výhody na první pohled

• normovaný stupeň využití až 108 %,
• přípustná provozní teplota až 100 °C,
• vysoká provozní bezpečnost a dlouhá životnost díky výhřevné ploše Inox-Crossal,
• vysoce účinný přenos tepla a vysoká míra kondenzace,
• mimořádně tichý provoz,
• samočistící účinek díky hladké teplosměnné ploše,
• nízkoemisní spalování díky nízké zátěži spalovacího prostoru a průchodné konstrukci spalovacího prostoru,
• možnost výběru mezi provozem závislým resp. nezávislým na vzduchu v místnosti,
• všechny hydraulické přípoje se dají montovat shora.
