Meziokenní izolační vložka MIV IZO
Meziokenní izolační vložky MIV IZO jsou určeny k rychlé, tj. suché výměně meziokenních otvorových výplní v sestavě s okny v panelové výstavbě. Přitom splňují požadavky norem na tepelné izolační, protipožární, statické a hygienické vlastnosti.
V období výstavby panelových obytných otvorů tj. od šedesátých let minulého století až do ukončení jejich realizace byly používány meziokenní výplně, které tvořil rám z dřevěných hranolů vyplněný izolací z minerální vaty případně polystyrenem. Jako krycí vrstva se v exteriéru používaly různé materiály například eternit, plech, sklo atd. V interiérové straně byly zpravidla používány dřevotřískové desky. Časem docházelo k degradaci použitých materiálů a tím ke zhoršení tepelně izolačních vlastností, které již při vlastní výstavbě nebyly vyhovující.
Současný stav
Vzhledem ke skutečnosti, že již nějaký čas se provádí výměna oken, která časem dosloužila, vyvstal problém náhrady meziokenních výplní, které většinou vykazují ještě mnohem větší vady než samotná okna. Tato oblast spadá do kompetence firem, které výměnu oken provádí. Ne vždy je však jimi použité řešení takové, aby odpovídalo příslušným normám na tepelně izolační, protipožární a statické vlastnosti.
Nabízí se několik způsobů realizace meziokenních výplní a to od klasického vyzdění, což je z pohledu vlastního zhotovení (použití lešení, případně závěsné plošiny) ekonomicky náročné a bez dodatečného zateplení i nevyhovující. Používají se také různé náhrady, které ovšem nemohou splnit shora uvedené požadavky.
| Základní rozměrová řada MIV při použití hliníkových profilů: 600 × 134,5 × 1600 mm 900 × 134,5 × 1600 mm 1200 × 134,5 × 1600 mm 1250 × 134,5 × 1600 mm Mimo této základní řady je firma schopna nabídnout i jiná rozměrová provedení. |
Prefabrikované výplně
Proto nejlepším řešením je užití prefabrikovaných výplní tzv. meziokenních izolačních vložek. Tyto systémy, které nabízí několik výrobců, splňují veškeré požadavky. V základě se vyrábí dva typy a to bez požadavku na požární odolnost a protipožární. Dále jsou nabízeny v různých tloušťkách např. z důvodu následné aplikace fasádního zateplovacího systému nebo i s konečnou povrchovou úpravou barvou případně stěrkovou omítkou.
MIV IZO – jedno z řešení

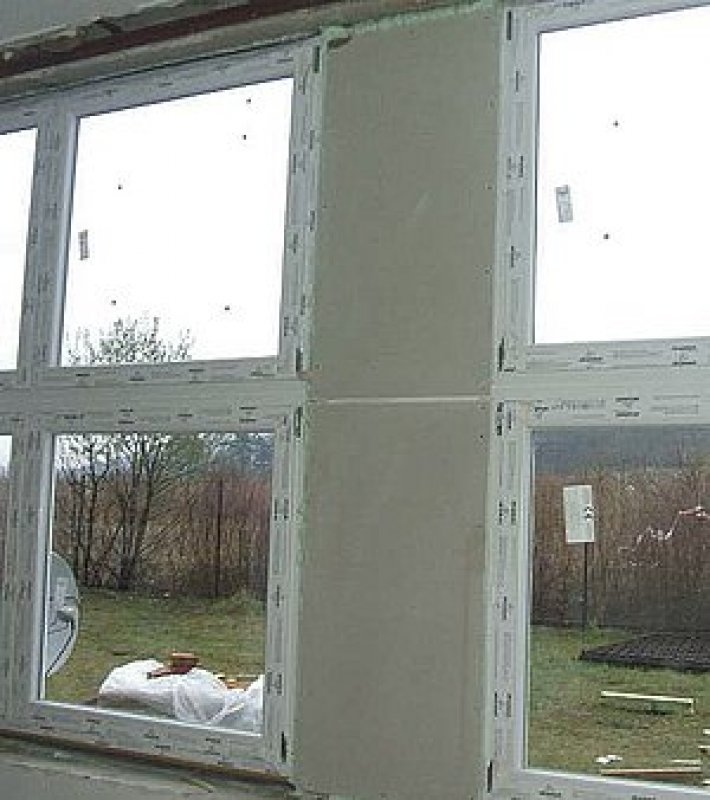

Meziokenní vložka MIV IZO je výrobně přizpůsobena vlastní montáži oken tím, že svislé hliníkové profily umožňují zasunutí okna k dorazu a spodní profil je uzpůsoben k zasunutí průběžného parapetu v pásových okenních systémech.
Použité nadstandardní materiály zaručují téměř neomezenou životnost a v případě nutnosti jednoduchou výměnu nebo změnu barvy fasádní desky.
Klasifikace požární odolnosti
Meziokenní izolační vložky MIV IZO plní funkci požárně dělicí konstrukce s ohledem na požární charakteristiky uvedené v článku 5 ČSN EN 13501-2: EI 60 (i<0x2194>o) / EW 60 (i<0x2194>o). Zkoušená požární odolnost je 75 minut bez porušení.
Tepelně izolační vlastnosti
MIV IZO je zařazena do přílohy č. 2, skupiny 08.01 podle NV č. 163/2002 ve znění NV č. 312/2005 Sb. Svými tepelně izolačními vlastnostmi splňuje požadavek normy (U = 0,30 W/m2K). Její součinitel prostupu tepla je dle skladby izolačních vrstev U = 0,26 nebo 0,30 W/m2K.
Statické vlastnosti

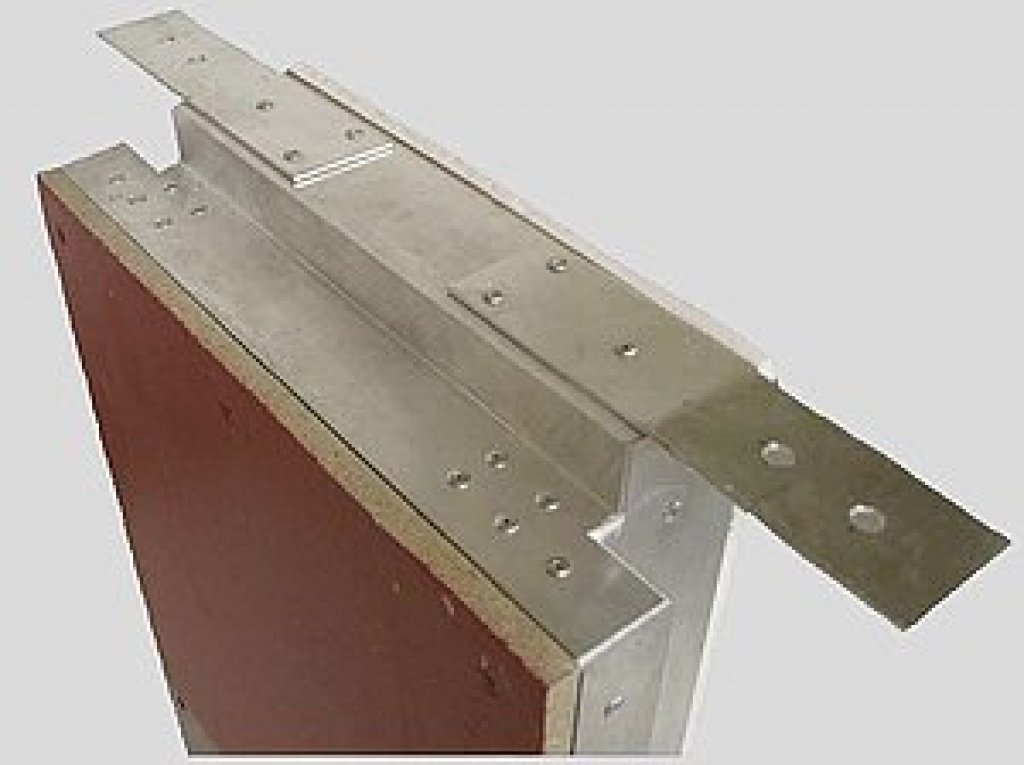

Konstrukce MIV IZO je provedena v souladu s ČSN 73 0035. Nosnou konstrukci tvoří rám z hliníkových profilů spojených nýtovanými úchyty. Meziokenní vložka se na stávající stavební díly upevňuje pomocí kotevních prvků, které jsou součástí dodávky. Vložka je dimenzována na statické zatížení A2a).

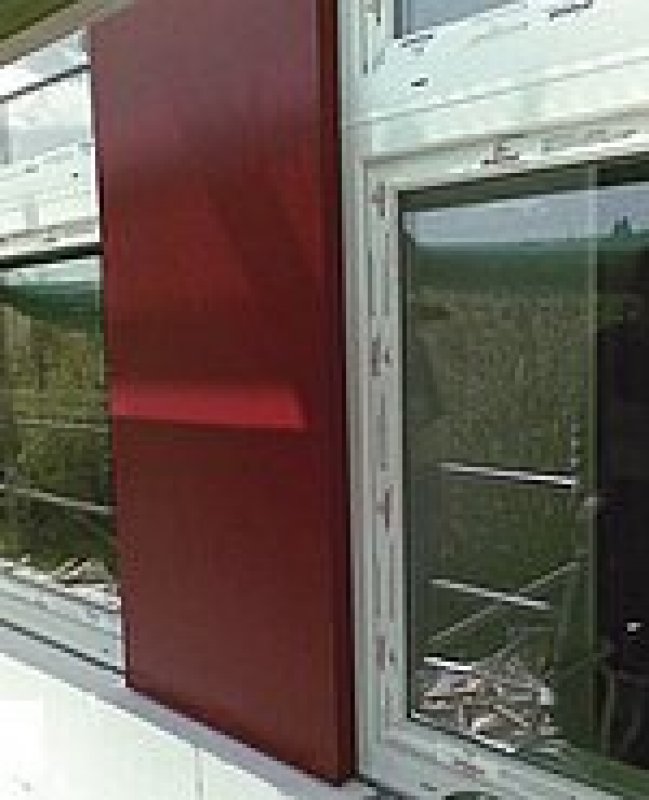

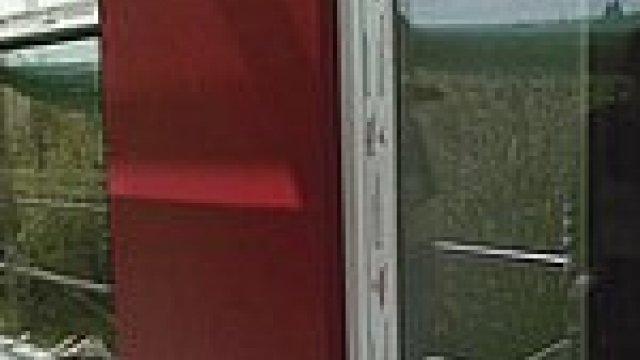

MIV IZO mohou být dodány včetně konečné povrchové úpravy vnější strany – dle požadavku.
Pro bližší informace kontaktujte společnost IZO spol. s r.o., veškeré kontakty najdete v záhlaví článku nebo na stránkách www.izo.cz.
