Moderní laserová technika ve stavebnictví

  Laserové měřicí přístroje patří již dlouhou dobu k běžnému vybavení stavebních firem v rozvinuté části světa. Již řadu let se uplatňují i u nás. Jelikož se zde jedná o opuštění některých tradičních technologií, není tento proces snadný ani rychlý.
   Atmosféru nedůvěry podporují také nepříliš kvalitní lasery určené na Západě spíše pro kutily, které jsou u nás často nabízeny coby standardní přístroje. Jejich přesnost a životnost je však více než diskutabilní. Uživatel, který si takový levný laser pořídí, zpravidla ztratí důvěru k tomuto typu techniky. Na druhou stranu provedení a technické parametry kvalitních značkových přístrojů zaručují dlouholeté používání i ve velmi náročných podmínkách. Nezanedbatelnou hodnotu mají také servisní služby, které s prodaným výrobkem souvisí.
   Jedním z nejvýznamnějších výrobců stavební laserové techniky je americká firma Laser Alignment, Inc., která se v nedávné době stala součástí koncernu Leica Geosystems. Byla založena v r. 1967 a patří tedy mezi první výrobce laserů pro komerční využití. Průkopníkem se stala zejména v oblasti kanálových laserů pro pokládku potrubí a jako první výrobce laserových přístrojů obdržela certifikát ISO 9001. Do nabídky Laser Alignment patří kromě zmíněných potrubních laserů také rotační a sklonové lasery, laserové i ultrazvukové systémy pro řízení stavebních strojů, laserové vodováhy a rozsáhlý sortiment příslušenství.
   Rotační lasery Laser Alignment jsou vybaveny unikátním tzv. »pendlovým« systémem, který automaticky zajišťuje přesnou horizontaci laserového paprsku. Jeho funkce je obdobná jako u elektronického či kapalinového kompenzátoru, je však nesrovnatelně odolnější. K jeho poškození zpravidla nedochází ani při pádu přístroje na zem. Rotační laser stačí hrubě urovnat pomocí trubicových libel a »pendlový« systém zajistí přesné dorovnání a kontrolu horizontace. Při vychýlení přístroje z Hz-roviny se zastaví rotace paprsku. Pouzdro rotačních laserů je vyrobeno z vysoce odolného plastu s gumovými nárazníky a zaručuje 100% vodotěsnost. Jako zdroj elektrické energie slouží akumulátor, který lze v případě nutnosti nahradit běžnými monočlánky. Široká nabídka zahrnuje interiérové a exteriérové rotační lasery s viditelným i neviditelným paprskem. Další skupinu tvoří přístroje určené pro řízení stavebních strojů, které umí vytvářet také skloněnou rovinu (v jedné nebo ve dvou osách).

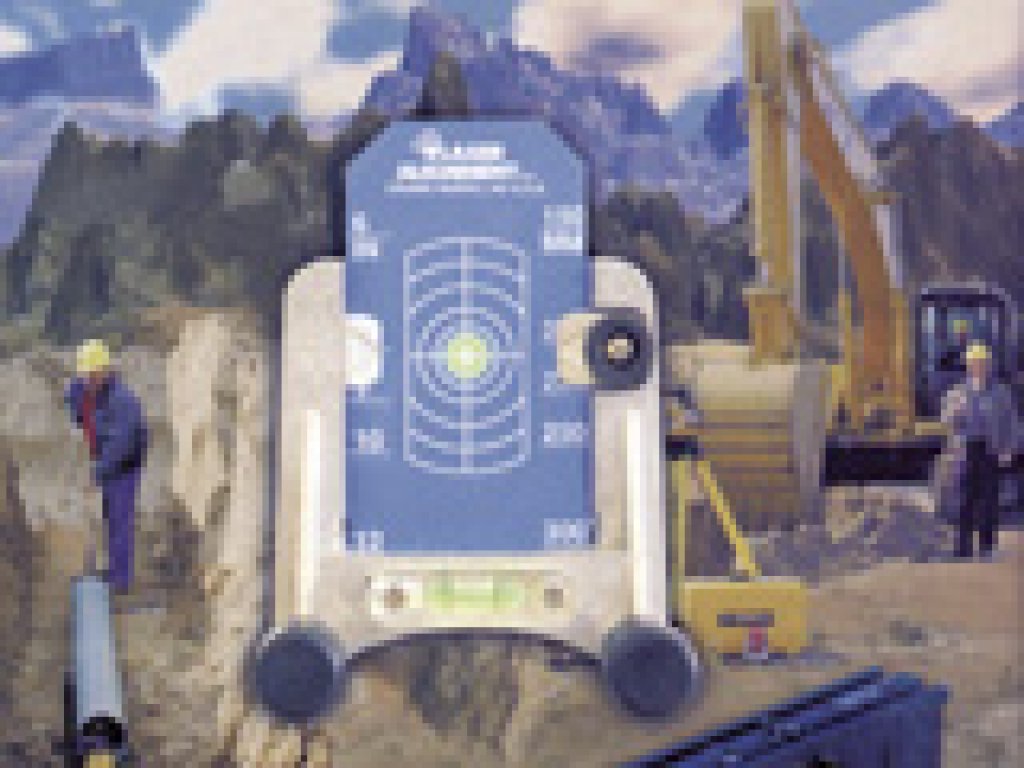

   Potrubní lasery splňují nejpřísnější požadavky kladené na tento typ přístrojů. Jejich pouzdro je kovové a odolnost zvyšuje i gumová manžeta navlečená na přední část. V poslední době jsou vyráběny také s lépe viditelným zeleným paprskem, pro většinu aplikací však postačuje běžný paprsek červené barvy. Některé modely jsou vybaveny funkcí »automatické vyhledání cíle«, která podstatně usnadňuje práci při znovuinstalování laseru po přerušení práce. Do standardní výbavy patří dálkové ovládání použitelné až do vzdálenosti 120 m od přístroje.

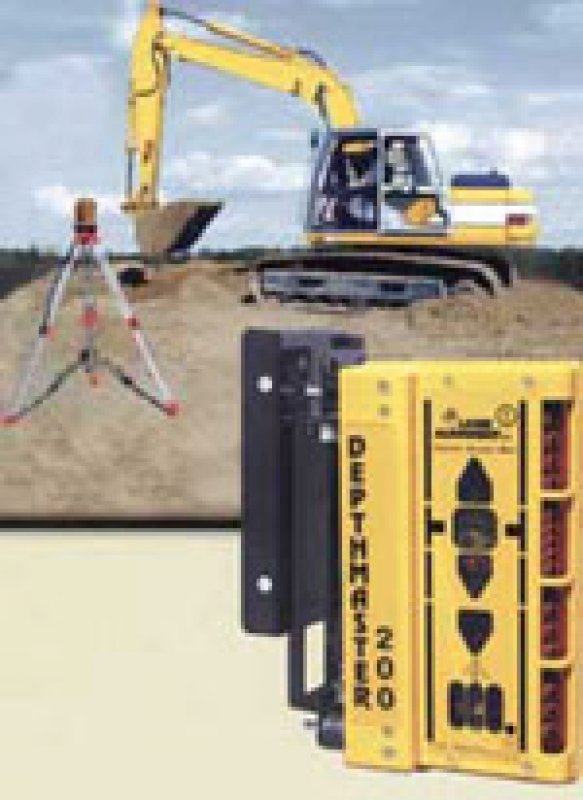

   Pro řízení stavebních strojů vyvinula firma Laser Alignment laserový a ultrazvukový naváděcí systém. Výškové čidlo Depthmaster 200, umístěné na radlici nebo výložníku zemního stroje, zachycuje laserový paprsek a informuje strojníka o odchylce od požadované roviny. Se sadou dalších komponentů je možné dosáhnout plně automatického výškového řízení pracovní části stroje.
   Ultrazvukový systém (Sonicmaster 2000, Pavemaster), určený pro gradery a finišery, automaticky řídí radlici či hladicí lištu stroje podle referenční plochy, hrany nebo drátu. Systém se skládá ze dvou ultrazvukových vysílačů kombinovaných s přijímači, senzoru sklonu, řídicí jednotky a hydraulického ovladače, který provádí korekční změny na jednotlivých hydraulických válcích.

Ruční laserové dálkoměry Leica
   V současné době uvádí firma Leica Geosystems na trh 4 nové laserové dálkoměry: DISTO^TMlite⁴, DISTO^TMclassic⁴, DISTO^TMpro⁴ a DISTO^TMpro⁴a. Jak napovídá modelové označení, jedná se již o čtvrtou generaci těchto oblíbených přístrojů.
   Základní model DISTO^TMlite⁴ je určen pro běžná měření s přesností ±3 mm v rozsahu 0,3 – 100 m (nad 30 m s odrazným terčem). DISTOtmclassic⁴ je navíc vybaveno vnitřní pamětí pro 15 hodnot a několika aplikačními funkcemi (minimum, maximum, Pythagorova věta, konstanta). Oproti předchozímu modelu DISTO^TMclassic³ se liší nejen novým designem, ale také odlišným upevněním krytu baterií. DISTO^TMpro⁴ a DISTO^TMpro⁴a jsou skutečně profesionální přístroje. Jako první z ručních dálkoměrů nabízí menu s textovým průvodcem. Alfanumerická klávesnice umožňuje vkládat text k naměřeným hodnotám a slouží také jako kalkulačka. Pro rychlé a snadné řešení nejrůznějších úloh je k dispozici řada aplikačních funkcí. Do interní paměti se dá uložit až 800 hodnot. Data lze nahrávat do PC nebo laptopu z paměti, případně je odesílat přímo při měření on-line přes kabel (rozhraní RS232). Model DISTO^TMpro⁴ měří s přesností ±3 mm, DISTO^TMpro⁴a ±1,5 mm a zůstává (jako jeho předchůdce) nejpřesnějším ručním laserovým dálkoměrem na světě.
