Moderní ovládání kotlů PROTHERM

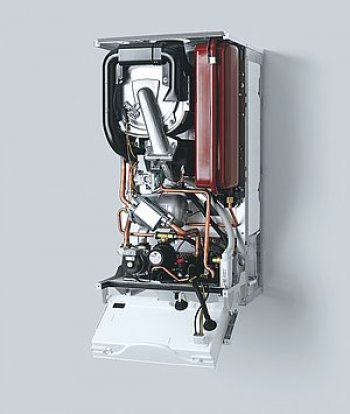

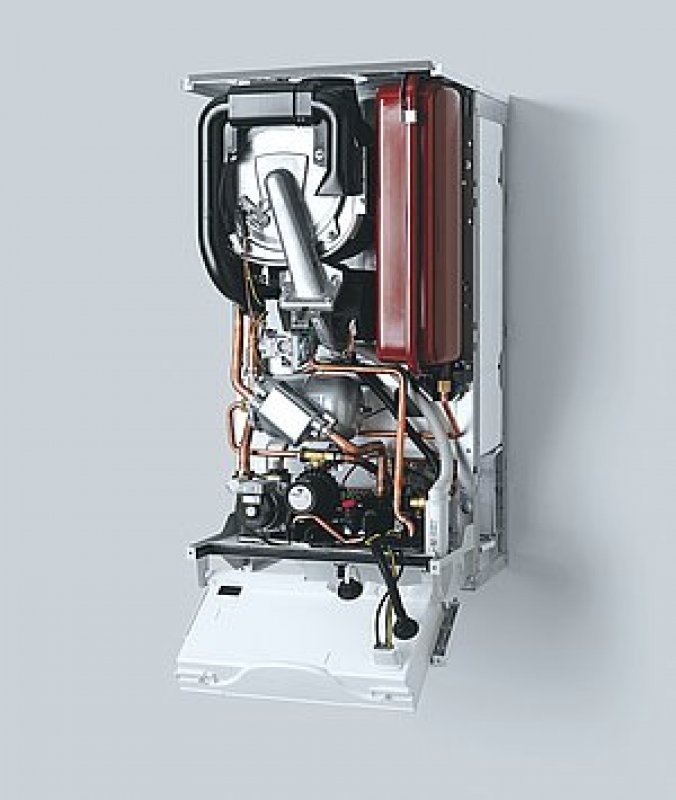

Elektrické, plynové a kondenzační kotle společnosti PROTHERM, které se těší mezi uživateli velké oblibě, se samozřejmě neobejdou bez moderní regulační techniky. V současné době uvádí firma na trh nové regulátory Examaster Moduzone pro ovládání více topných okruhů a Examaster Collective pro ovládání kaskády kotlů a až tří topných okruhů.
Pro ovládání kotlů PROTHERM je vhodné použít eBus2) regulátory. Tento výběr záleží na typu kotle, který chcete ovládat a jeho kompatibilitě s regulátory. Pro kotle Panther Condens, Tiger Condens, Panther v.19 a Gepard v.19 se používají zmíněné eBus elektronické regulátory s digitálním displejem, které jsou napájené ze sběrnice kotle. V případě připojení venkovního čidla umožňují ekvitermní regulaci podle venkovní teploty, zvolené ekvitermní křivky a požadované teploty v místnosti. Ekvitermní regulátor vyniká zejména nenáročným ovládáním při zachování vysokého standardu regulace teploty ve vytápěném prostoru maximálním ekonomickým provozem.
Examaster Moduzone

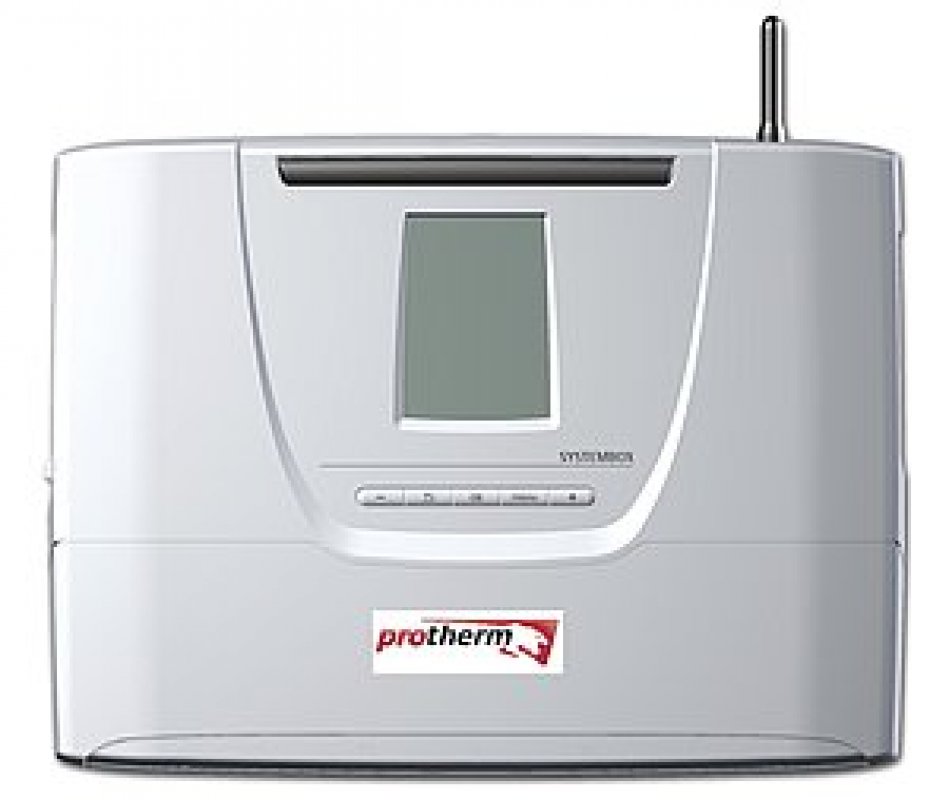

Pro ovládání více okruhů vytápění a přípravy teplé vody slouží eBus ekvitermní regulátor Examaster Moduzone v sestavách s moduly Z 11, Z 20B a Z30.

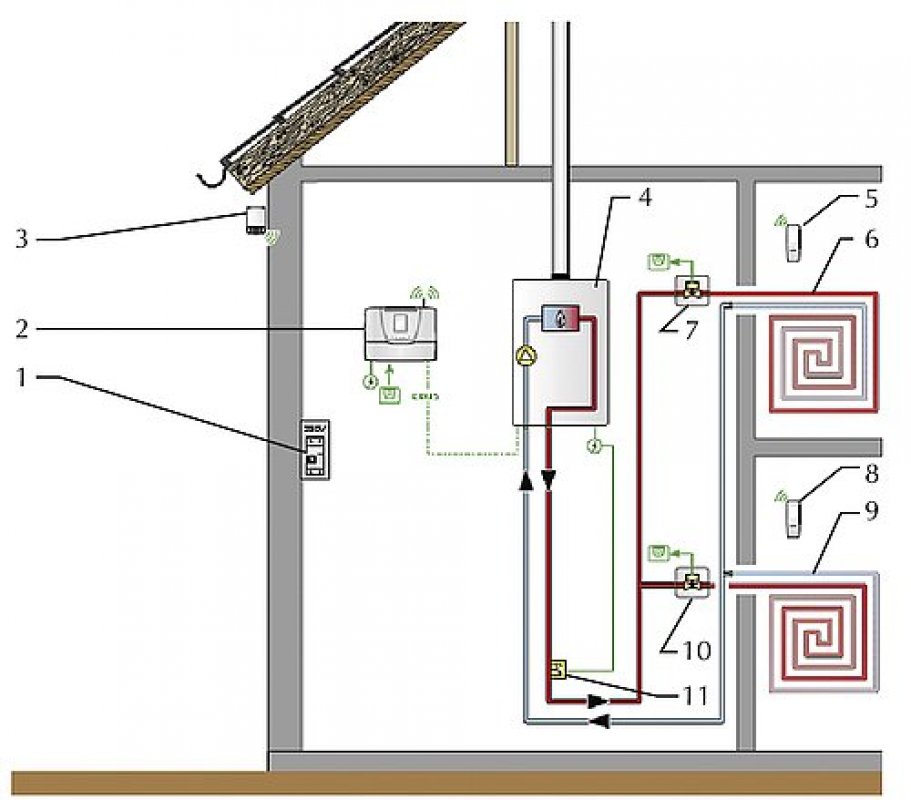

2 Examaster Moduzone,
3 venkovní čidlo,
4 kotel,
5 a 8 eBus bezdrátové pokojové termostaty,
6 a 9 topné okruhy,
7 a 10 škrticí ventil,
11 NTC čidlo
Sestava Moduzone Z 11 pro dva topné okruhy (nízko a vysokoteplotní okruh) obsahuje dva bezdrátové eBus pokojové termostaty Thermolink Lux, směšovací modul (směšovací ventil + čerpadlo + NTC čidlo) pro nízkoteplotní okruh a škrtící ventil pro vysokoteplotní okruh. Pro ekvitermní režim vytápění je součástí nezbytné venkovní čidlo.
(Poznámka: Venkovní čidlo se doporučuje instalovat na severní nebo severozápadní stěnu, ve výšce minimálně 1,5 m nad zemí na místě, kde může vzduch neomezeně proudit, a které není vystaveno přímému oslunění, které není ovlivněno proudy vzduchu z vyústek, z místností (nad dveřmi atd.) nebo teplými povrchy budovy (komíny atd.)).
Sestava Moduzone Z 20B pro dva topné okruhy se stejnou teplotou topné vody se skládá ze dvou bezdrátových eBus pokojových termostatů a dvou škrtících ventilů.
Sestava Moduzone Z 30 pro tři topné okruhy se stejnou teplotou topné vody se skládá ze tří bezdrátových eBus pokojových termostatů a třech škrtících ventilů.

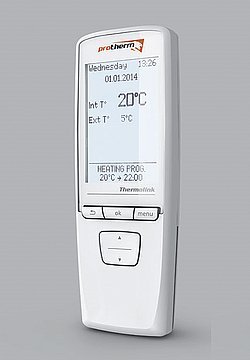

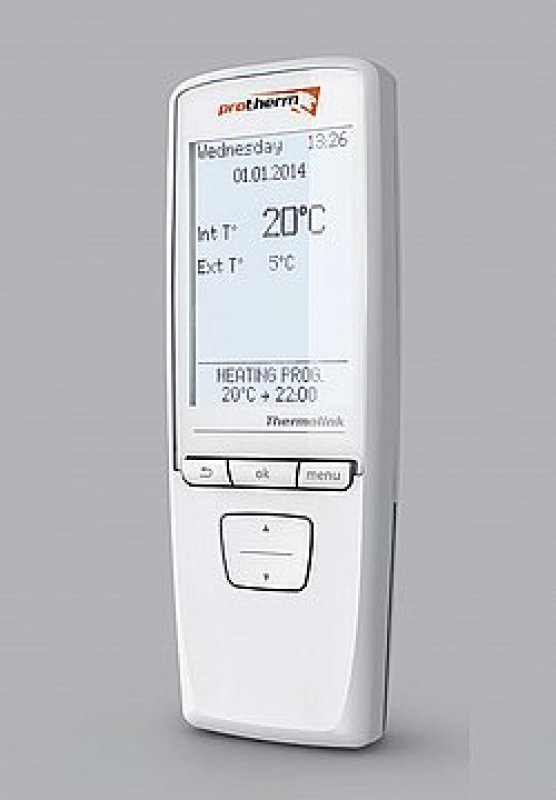

eBus bezdrátový programovatelný termostat Termolink Lux umožňuje nastavit týdenní program s možností kombinace sedmi různých časových úseků a dvou teplot v jednom dni. Pro zvýšení komfortu regulace tepla je možné na regulátoru nastavit teplotu teplé vody, požadovanou komfortní a útlumovou teplotu v místnosti a ekvitermní režim. Dalším prvkem výbavy je hlášení poruchového stavu.
Examaster Collective

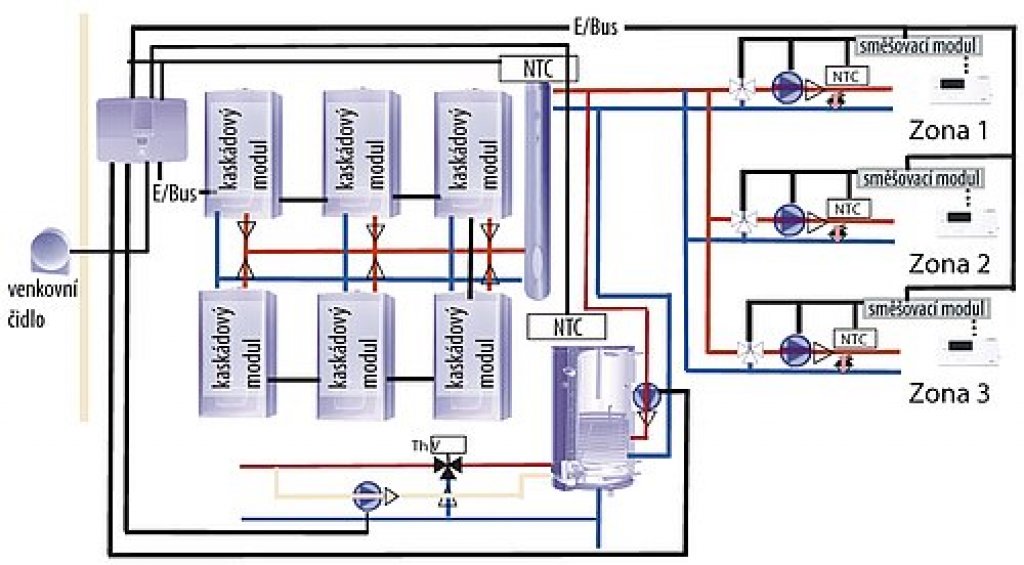

Ovládání kaskády až šesti kotlů a až tří topných okruhů umožňuje další novinka, programovatelný regulátor Examaster Collective. Hlavní regulátor zajišťuje modulované řízení kaskády kotlů, jednotlivých topných okruhů pomocí pokojových termostatů a přípravu TV v zásobníku. Každý kotel v kaskádě musí obsahovat eBus kaskádový modul.
Firma PROTHERM dále doplňuje řadu pokojových termostatů Thermolink o programovatelné termostaty P/2 a RC/2 v bezdrátovém provedení s eBus připojením a ekvitermní regulací. Velký a přehledný displej s polu s pěti tlačítky umožňuje intuitivní ovládání. Přijímač se vkládá přímo do kotlů (Panther Condens, Tiger Condens, Panther v.19 a Gepard v.19). Součástí balení je také čidlo venkovní teploty.
2 eBus je obousměrné komunikační rozhraní mezi regulátorem a kotlem. Dochází zde k neustálé výměně a porovnávání dat mezi regulátorem a kotlem a díky tomu je výkon kotle plynule přizpůsobován požadavkům regulátoru a topné soustavě. Nedochází tak ke zbytečnému kolísání teploty vytápěného prostoru. Tento přesný způsob regulace výraznou měrou přispívá ke snižování nákladů na vytápění.
