Modernizace objektů společnosti SOMA s.r.o. zajímavou technologií

Společnost SOMA s.r.o. z Lanškrouna si pro opravu svých výrobních hal vybrala materiály, které umožňují nejen rychlost výstavby, ale především docílení optimálního pobytového mikroklima, zejména světelné i zvukové pohody. Nelze opomenout ani snahu o zakomponování celé stavby i do okolního prostředí a sladění s obytnou zónou. Proto byly použity materiály, které umožňují odhlučnění prostředí – především se jedná o sádrovláknité desky FERMACELL, použité na stěny a panely ECOPHON typu Master A, tlumící odraz zvuku.

  V rámci revitalizace společnosti SOMA s.r.o. Lanškroun na ulici B. Smetany byla v závěrečné etapě provedena asanace starých provozních objektů, které lemovaly areál výroby jednoúčelových strojů a vylučovaly racionální organizaci výrobních procesů v logice návaznosti jednotlivých provozů a neumožňovaly instalaci obslužnosti jeřábovou dráhou. Jednalo se o likusový objekt 12×72 m lemující západní stranu závodu, za níž je souvislá zástavba rodinných domků převážně řadových v délce 135 m s odstupem od výrobního objektu od 15 do 25 m se zahradami k přivrácenými k oplocení firmy SOMA. Jižní stranu areálu lemují přízemní řadové garáže téměř po celé její straně, za nimiž je ulice Zborovská a činžovní patrové a rodinné domy ve vzdálenosti průčelí 27,5 m od kompresorovny na stlačený vzduch. Po demolici nevyhovujících starých objektů bylo třeba zde umístit nebezpečné provozy skladu barev a ředidel potřebných pro lakovnu, skladu průmyslových odpadů a technických plynů.

   S ohledem na nutnost zkrácení doby výstavby nové haly tvaru L o rozměrech 73,5×12,5 m a 40×11,5 m bylo rozhodnuto o technologii ocelové konstrukce z plnostěnných nosníků IPE v modulu 6 m umožňující instalaci 2 ks portálových jeřábů o nosnosti 2 t s opláštěním stěn a střechy průmyslovými panely KINGSPAN o tloušťce izolace PUR 6 cm, směrem k rodinným domkům pak opláštění stěny z cihelných bloků POROTHERM tl. 37,5 cm kvůli dosažení akustického útlumu.

   Přednostně byl zpracován diagram zastínění pozemků zahrad rodinných domů pro kritérium 1. března - předvegetační stav - s rozlišením hranic zastínění po půl hodině od 7.00 hod do 9.00 hodin v rozsahu zastínění od 0 do 120 minut, kdy stín ustupuje do hranic pozemku závodu, aby byl získán předpoklad bezkolizního projednávání s majiteli rodinných domků v rámci stavebního řízení, jež bylo ukončeno vydáním stavebního povolení již v lednu 2002.

   Následně byl vypracován protokol o určení vnějších vlivů pro všechny řešené výrobní prostory v přízemí haly III spolu s pracovním měřením hluku použitých strojů a zařízení, aby mohl být zodpovědně zpracován projekt zabezpečení bezkolizního pracovního prostředí a hluku či úniku škodlivin přes hranici závodu do obytné zóny. Jednalo se o provozy kompresorovny, kalírny, klempířské dílny, brusíren, ostřírny, svařovny, brusírny koster, řezárny železa a umělých hmot, prostorů pro ekokontejnery (barev, laků a ředidel), technické plyny a odpadové hospodářství. Urychleně byl proveden inženýrsko-geologický průzkum staveniště vrtanými sondami a ohodnocení radonového rizika subdodávkou specializovaného ateliéru Stavoprojekt Olomouc a.s. Ten specifikoval základové poměry jako zcela nepříznivé, neboť základy zachycovaly okraj třetihorního moře s trvale vlhkými až měkkými stlačenými sprašovými a jílovitými zeminami pod navážkou na původní terén. Dále, subdodávkou firmy Supring, s r.o. Šumperk, bylo provedeno zatřídění všech možných druhů odpadů s uvedením kódu a kategorie a návrhem způsobu jejich likvidace ve smyslu Zák. č. 125/97 a Vyhl. č. 383/2001 Sb. doplněných dále stanoviskem odborného EKO poradce v oboru životního prostředí Ing. Janou Hejlovou o likvidaci kapalných odpadů zejména z kalírny a uhličitanů kódu 060301 s odvozem k likvidaci oprávněnými organizacemi v ČR a zajištění před zcizením. Investor uzavřel smlouvy o likvidaci odpadů s vybranými firmami. K jednotlivým druhům odpadu byly vypracovány bezpečnostní listy se specifikací fyzikálně chemických vlastností odpadu, nebezpečných vlastností odpadu, bezpečnostních opatření při manipulaci, skladování, přepravě a specifikací technických opatření včetně použití ochranných pomůcek a protipožárního vybavení. Analýzou předchozích výsledků, výpočtem denního a umělého osvětlení včetně konfrontace s ČSN 73 0532 Akustika - ochrana proti hluku v budovách a související akustické vlastnosti stavebních výrobků s požadavky investora na maximální zkrácení lhůty výstavby (komplikované tím, že demolice energocentra a kompresorovny mohla být provedena až po kolaudaci nově vybudovaných nezbytných provozů, aby nemusela být odstávka ve výrobě) byla v neustálé vstřícné spolupráci dohodnuta výsledná technologie stavby takto:

   1) Pro rychlost výstavby byla použita ocelová konstrukce s opláštěním KINGSPAN, který snižuje prostup hluku s touto charakteristikou: při kmitočtu 125 Hz o 14 dB, 250 Hz o 19 dB, 500 Hz o 24 dB, 1 kHz o 27 dB, 2 kHz o 34 dB, 4 kHz o 43 dB a 8 kHz o 52 dB. (Index R‘_W 27 dB).

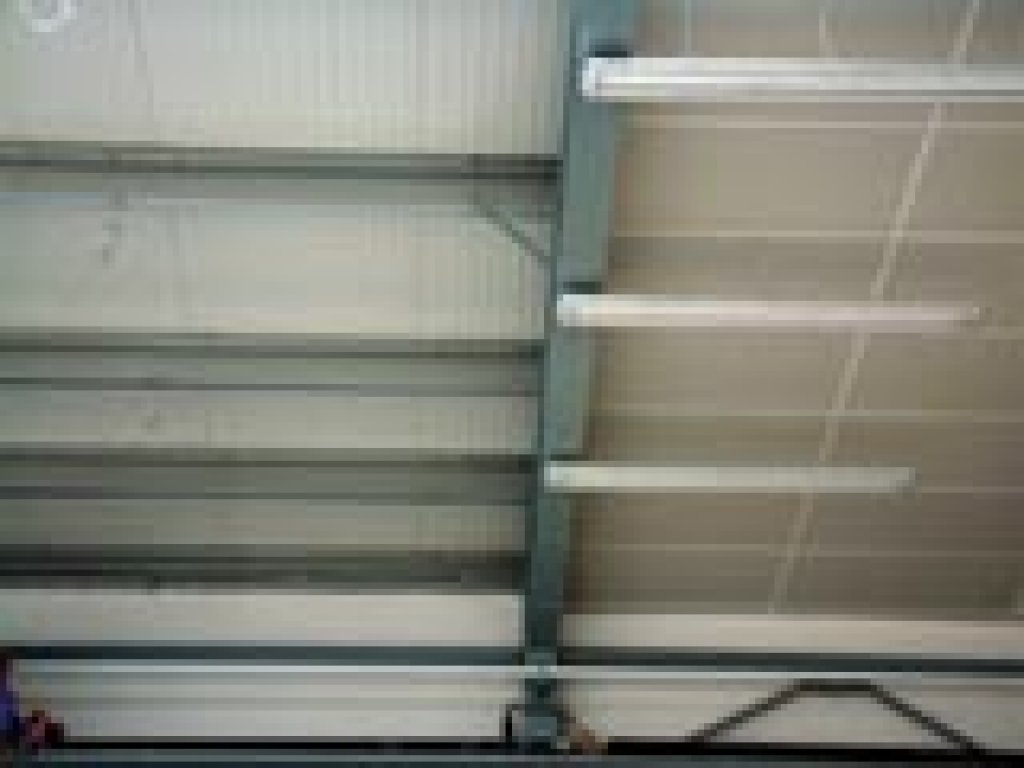

   2) Akustická pohoda pracovišť byla proti odrazu hluku a dozvukům zajištěna na stropě účinným akusticky tlumicím podhledem z desek Ecophon MASTER A - alpha s praktickým koeficientem zvukové pohltivosti NRC = 0,95, tedy pohltivostí nejvyšší třídy A (při 125 Hz 50%, při 250 Hz 85% a od 500 Hz 95%). Panely MASTER A 120/60/4 cm jsou lehce demontovatelné, denně je lze utírat na sucho, vysávat a 1× týdně čistit za vlhka. Panely odolávají při +30⁰ až 95% relativní vlhkosti a mají dobrou mechanickou pevnost. Interakce s bílým denním světlem při barvě bílé panelů: rozptyl 87 % odraženého světelného toku, činitel odrazu 84 %. Volena však byla praktičtější světle šedá barva č. 965 s činitelem odrazu 65%, které byl určující pro velikost zasklené plochy).

   3) Pro zlepšení světelné i akustické pohody byl navržen střešní segmentový světlík z polykarbonátových prosklívacích desek.Vnější oblouk byl navržen z trojstěnové čiré desky zn. LEXAN tl. 16 mm, odolné proti UV záření a se zvukovým útlumem 20 dB. Spodní zapláštění v kazetovém roštu ECOPHON pak z 6ti stěnového LEXANU v opálovém provedení (s tepelně odrazivou vrstvou proti skleníkovému efektu) v tl. 25 mm s protihlukovým útlumem 24 dB, což v součtu činí 44 dB.

   4) Snížení prostupu hluku z haly do venkovního prostoru a také přenosu hluku vlivem rezonance v oblastech vlastních frekvencí obvodové konstrukce a jejích násobků bylo řešeno technologií vnitřních obkladů stěn sádrovláknitými deskami FERMACELL zevnitř předsazenou stěnou s ocelovou spodní konstrukcí v tl. 12,5 mm s vloženou tlumicí minerální izolací tl. 50 mm o objemové hmotnosti 40 kg/m³. Tím bylo dosaženo zlepšení vzduchové neprůzvučností D R‘_W =20 dB, viz požární posudek G. 267/94 - Ap. Katalogové označení této stěny dle podkladu výrobce FERMACELLU, firmy Fels - Wekke Gmbh - SRN, organizační složka pro ČR Praha 5, 159 00 Malá Chuchle, Zbraslavská 1/37, tel.: 02/516 827 31. Výsledný útlum obvodové stěny (ocelová konstrukce plus Kingspan s přídavnou stěnou Fermacell činí pak 47 dB.

   Sádrovláknité desky Fermacell jsou univerzálně použitelné na stropy, stěny i podlahy a mají vynikající fyzikálně technické vlastnosti zejména pro dosažení optimálního mikroklima. Jsou vyrobeny ze sádry a papírových vláken - biologicky nezávadné, jsou extrémně stabilní s homogenní strukturou, odolné proti mechanickému zatížení (50 kg na hmoždinku, 30 kg na šroub, 17 kg na obrazový háček), výborně protipožárně odolné (deska 10 mm - 30 minut), vhodné i do vlhka s příznivým faktorem difúzního odporu a s dobrou zvukovou izolací. Desky Fermacellu jsou lehce zpracovatelné (i tvarovatelné) s jednoduchým upevněním na nosnou konstrukci šrouby, sponky, hřebíky či s použitím lepící malty (na zdivo), spárování je bez speciálního nářadí a vyztužovacích pásek. Při použití Fermacellu jako podlahové desky lze kombinovat kročejovou a tepelnou izolaci: 2×10 mm + dřevovláknitá nebo tvrdá minerální deska 10 mm vespod a deska extudovaného polystyrenu 60 mm.

   Kromě těchto vynikajících vlastností desek Fermacell je jejich hlavní a nejdůležitější předností velmi rychlý postup montáže s vyloučením mokrých procesů. Po položení je možno ihned provést koncovou úpravu u stěn nátěry nebo štukové imitace různých druhů omítek dle technologií firmy Paulin, u podlah přímo položit koberec, lino, plovoucí podlahu či keramickou dlažbu a druhý den jsou místnosti připraveny k užívání.

   Výstavba haly III v areálu fy SOMA Lanškroun je jedna z prvních vlaštovek použití sádrovláknitých desek v masivním rozsahu a podle předběžných pracovních měření výstupů akustického tlaku budou parametry obsažené v projektové dokumentaci dosaženy.

   Podle dohody s investorem nebyly prováděny akustické studie řešených provozů pro novou halu s tím, že budou prováděny korekce před kolaudací zejména na výustkách vzduchotechniky z vnitřních prostorů a technologického odsávání a větrání zejména v letním provozu kompresorovny.

   Je třeba ocenit přístup firmy Soma s.r.o. Lanškroun k zodpovědnému komplexnímu řešení všech problémů tak, aby bylo dosaženo optimálního mikroklimatu, světelné i zvukové pohody bez narušení životního prostředí i pro sousední obytnou zónu. Ve výsledném díle je vzdán hold střízlivému řešení, čistému urbanistickému konceptu i architektonickému detailu ve sladěné barevnosti, venkovních doplňcích a v sadových úpravách. Velmi vkusně působí malá nasvětlené fontána při vjezdu na parkoviště managementu a otevření se areálu firmy ze Smetanovy ulice - bez oplocení a pojízdných vrat.

   Firmu SOMA čeká v roce 2003 nástavba 2. PN budovy konstrukce - mozkového trustu zkušených konstruktérů, kde bude umístěno i vedení společnosti v klimatizovaných prostorách vytvořených rovněž z opláštění ocelové konstrukce sádrovláknitými deskami Fermacell včetně obvodových stěn, příček, podlah i podhledů k dosažení příznivé požární bezpečnosti a hlavně pobytové pohody. Bude to pro SOMU správné vykročení do EU bez obav z výsledků auditů odběratelských firem a hlavně bez ztráty důvěryhodnosti v jejich výrobky. Lze si přát, aby tak komplexně řešených staveb v České republice bylo víc.

   Společnost Fels-Werke ve spolupráci s firmami Ecophon a Stavoprojekt Šumperk ústy p. Černého děkují Arch. Hartmanovi za vynikající projekt a realizaci této stavby.
