Monitoring alternativních zdrojů Buderus

Vzhledem k značnému rozvoji obnovitelných zdrojů energie využila firma Buderus tepelná technika Praha, spol. s r.o. příležitosti výstavby nové provozní centrály pro Moravu v Prostějově a zprovoznila zde ojedinělé zařízení pro monitorování těchto zdrojů.

Jedná se o sledování funkce deskových solárních kolektorů nainstalovaných na střeše objektu a reversibilního tepelného čerpadla vzduch/voda. Naměřené hodnoty jsou volně přístupné přes internet na webových stránkách www.buderus.cz/monitoring.

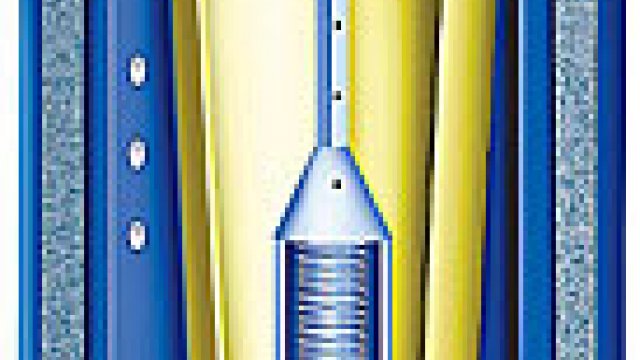

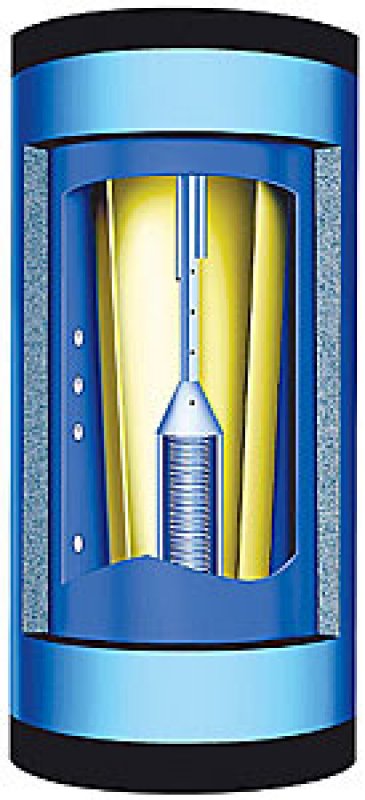

Jsou použity deskové solární kolektory Logasol SKS 3.0, které zajišťují prostřednictvím kombinovaného termosifonového multivalentního zásobníku Logalux PL 750/2S ohřev vody a v přechodných měsících i podporu vytápění objektu. Objem akumulační části je cca 275 litrů, objem TUV činí cca 300 litrů. Zásobník je vybaven patentovanou technologií Termosifon, která využívá jednoduchého principu rozdílů hustot ohřáté a studené vody, což umožňuje řízené zaplavování zásobníku teplou vodou. V horní části zásobníku se akumuluje ohřátá teplá užitková voda již po krátké době po vysvitu slunce, čímž se značně snižuje množství spotřebovaného paliva primárním zdrojem tepla při zachování maximálního komfortu ohřevu TUV. Solární okruh je řízen kotlovou regulací Logamatic 4111 s vloženým solárním funkčním modulem FM443.

Dále bylo pro vytápění a chlazení vstupní haly a školicího sálu nainstalováno reversibilní tepelné čerpadlo vzduch-voda Logafix WPL120 ARR ve venkovním provedení o jmenovitém výkonu 12,8 kW při teplotě venkovního vzduchu + 2 °C a teplotě výstupní otopné vody do soustavy + 35 °C. Toto tepelné čerpadlo umožňuje nejen vytápět objekt v zimním období, ale i chladit vybrané místnosti v letním období. Při provozu chlazení je možnost současně ohřívat teplou užitkovou vodu a bazén (v systému monitoringu jsou tyto funkce nevyužity).

Tepelné čerpadlo je připojeno přes akumulační zásobník PSP200 o objemu 200 l na dva otopné okruhy – podlahové vytápění Schütz a parapetní jednotku GEA. Tepelné čerpadlo je řízeno digitálním regulátorem WPM 2004 plus zajišťujícím mimo jiné i měření relativní vlhkosti vzduchu pro zamezení kondenzace při chlazení objektu podlahou. Okruh vytápění tepelným čerpadlem je připojen pro provoz při extrémních venkovních podmínkách na kotlový rozvaděč.

Na uvedených zařízeních jsou měřeny moderními kalorimetry základní veličiny pro získání přehledu jejich funkce v různých ročních obdobích. Konkrétně jsou měřeny vstupní a výstupní teploty z jednotlivých zařízení, okamžité výkony a příkon tepelného čerpadla, sumární množství dodané a spotřebované energie. Pro informaci o možnostech nainstalovaných zařízení je dále měřena venkovní teplota. Všechny tyto hodnoty se automaticky ukládají do databáze.

Monitoring solárních kolektorů

Monitoring tepelného čerpadla

Hlavní přístup k takto naměřeným hodnotám je možný odkudkoliv přes internet pomocí libovolného prohlížeče webových stránek. Hodnoty jsou zde zobrazeny jako aktuální, ale je možnost si je nechat zobrazit jako historická data s grafickým záznamem za zadané období. Hodnoty pro tepelné čerpadlo se zaznamenávají odděleně pro režim topení a pro režim chlazení z důvodu přesného určení topného, resp. chladicího faktoru.

Pro lepší informaci o aktuálním počasí byla instalovaná webová kamera zabírající část oblohy a solární pole instalovaná na střeše objektu.
