Nerezové sítě X-TEND® pro zachycení vertikálního pádu osob
Společnost Carl Stahl zajistila bezpečnostní sítě X-TEND® pro komunitní centrum Máj v Českých Budějovicích. Zvítězila ve výběrovém řízení firmy HOCHTIEF CZ na dodavatele bezpečnostních sítí. Mezi hlavními kritérii výběru byla vysoká kvalita produktu a vlastní instalace, rychlost dodání, návrh řešení, statický výpočet a samozřejmě certifikace pro zajištění pádu osob.
Carl Stahl obdržel nejvyšší možné ocenění – vysoká kvalita
Ve všech zmíněných požadavcích splnil Carl Stahl kritéria více než nadstandardně, což se potvrdilo také při přejímce dokončeného díla, kdy byl ze strany zadavatele oceněn nejvyšším možným hodnocením – vysoká kvalita. „Pro dané hodnocení byl zásadní celkový průběh spolupráce během dané realizace, pracovní nasazení zkušeného montážního týmu, schopnost flexibilně reagovat na nenadálé situace na stavbě, samotná kvalita i cena dodaného produktu včetně všech potřebných certifikací, zejména evropské certifikace ETA,” uvedl Ing. Petr Hadač, hlavní stavbyvedoucí projektu ze společnosti HOCHTIEF CZ.
Náležitě provedený statický výpočet a unikátní návrh řešení zajistil realizaci stavby Máj
Carl Stahl dodal pro tento projekt statický výpočet včetně návrhu kotvení a kompletní projektové dokumentace. „Nabídli jsme řešení v podobě obvodových lan o průměru 8 mm s četností kotvení cca po 500 mm. Pro stavbu byl použit speciálně vyvinutý prvek s aretací, což nám umožnilo použít daleko nižší dimenze na základě rovnoměrného rozložení sil do většího prostoru. Celkově se vyvrtalo cca 3,5 tisíce děr po celé železobetonové stavbě,” přiblížil technické specifikace David Pařízek ze společnosti Carl Stahl.
„Komunitní centrum Máj je jediná stavba, která využívá nerezové sítě jako jedinečný bezpečnostní prvek pro zachycení vertikálního pádu osob. Po obvodu nejsou použity žádné další zajišťovací prvky v podobě zábradlí, madel aj.”

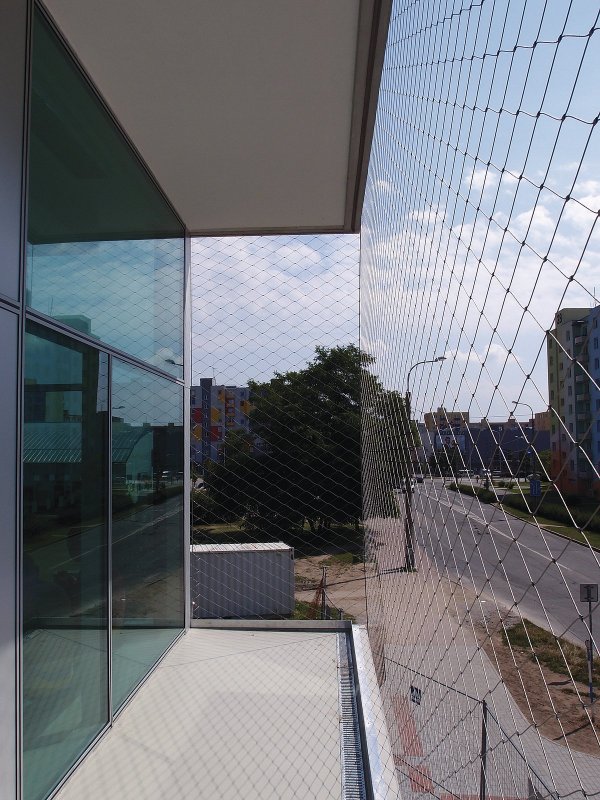

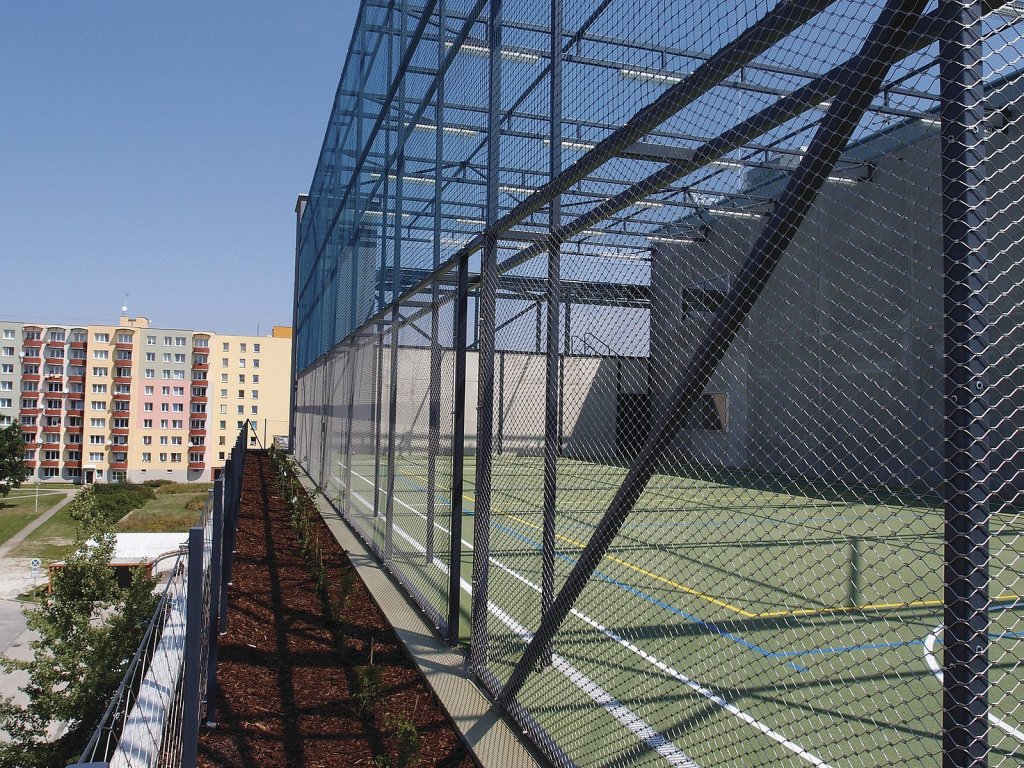

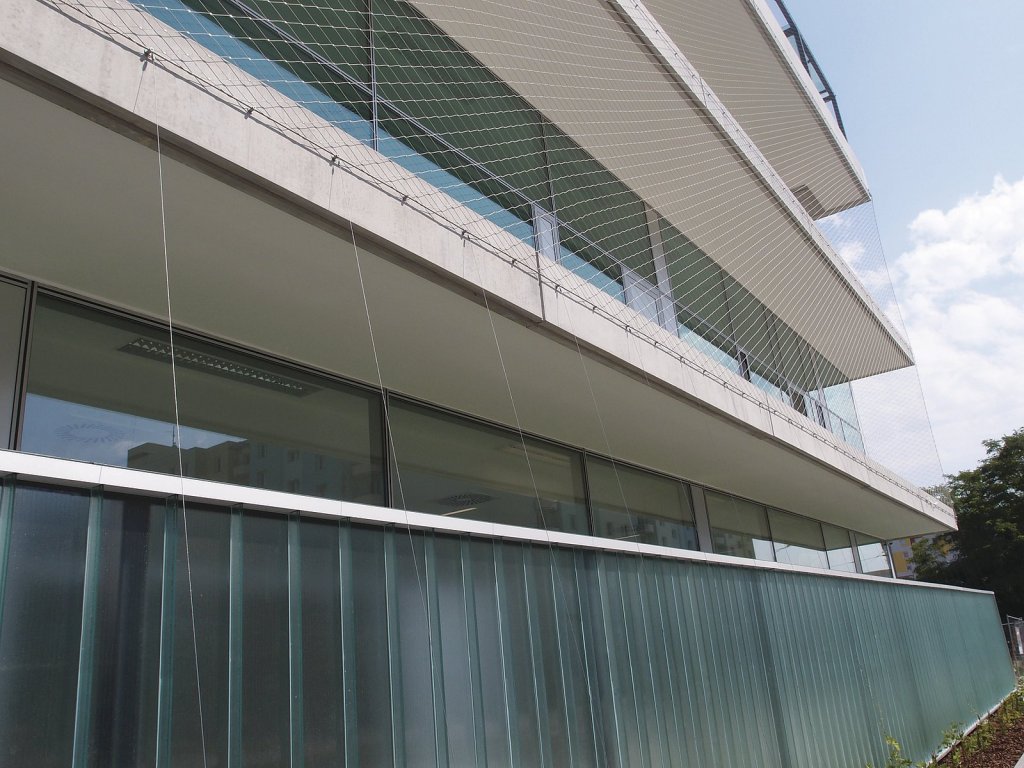

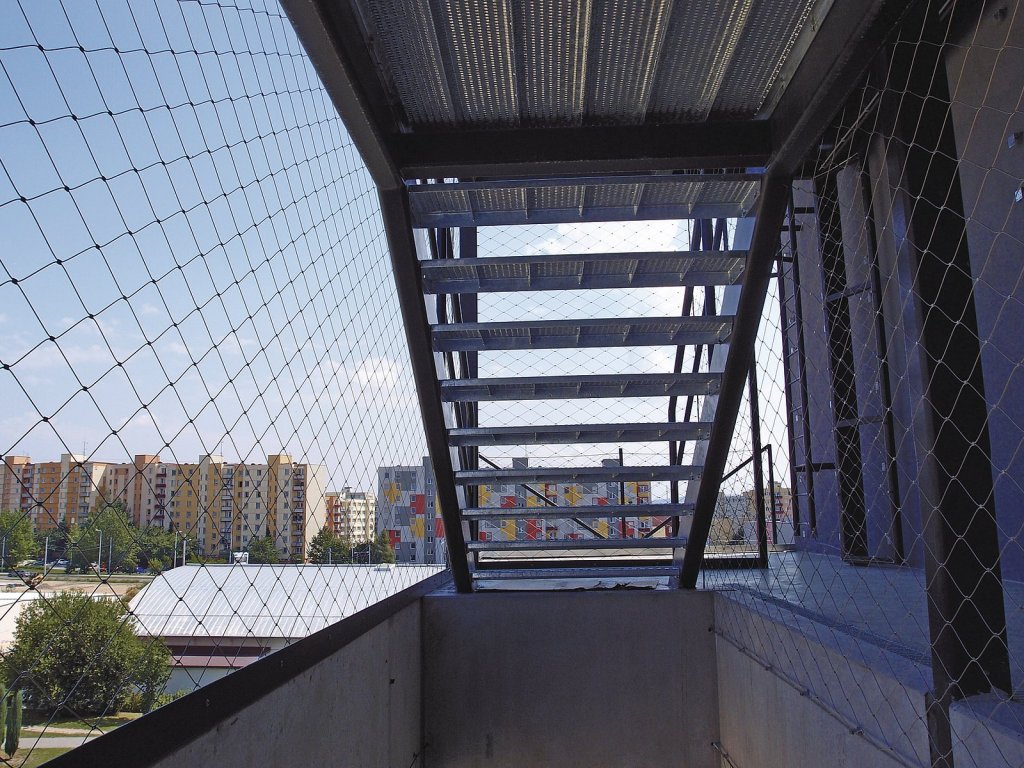

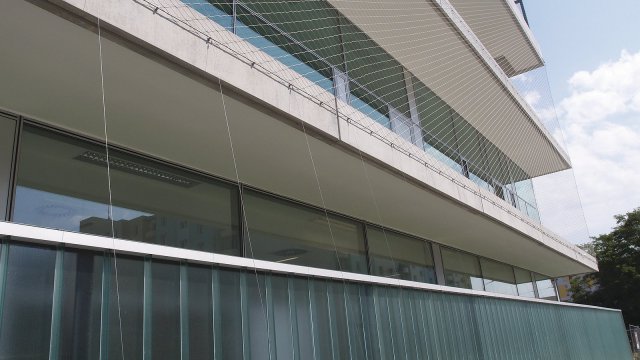

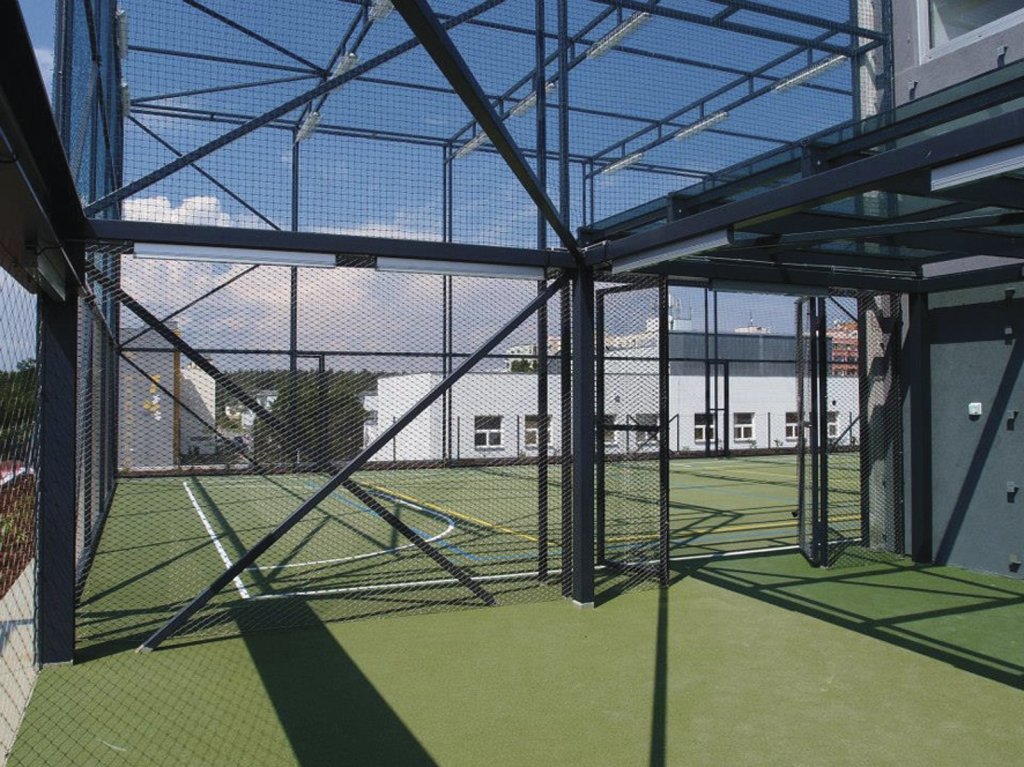

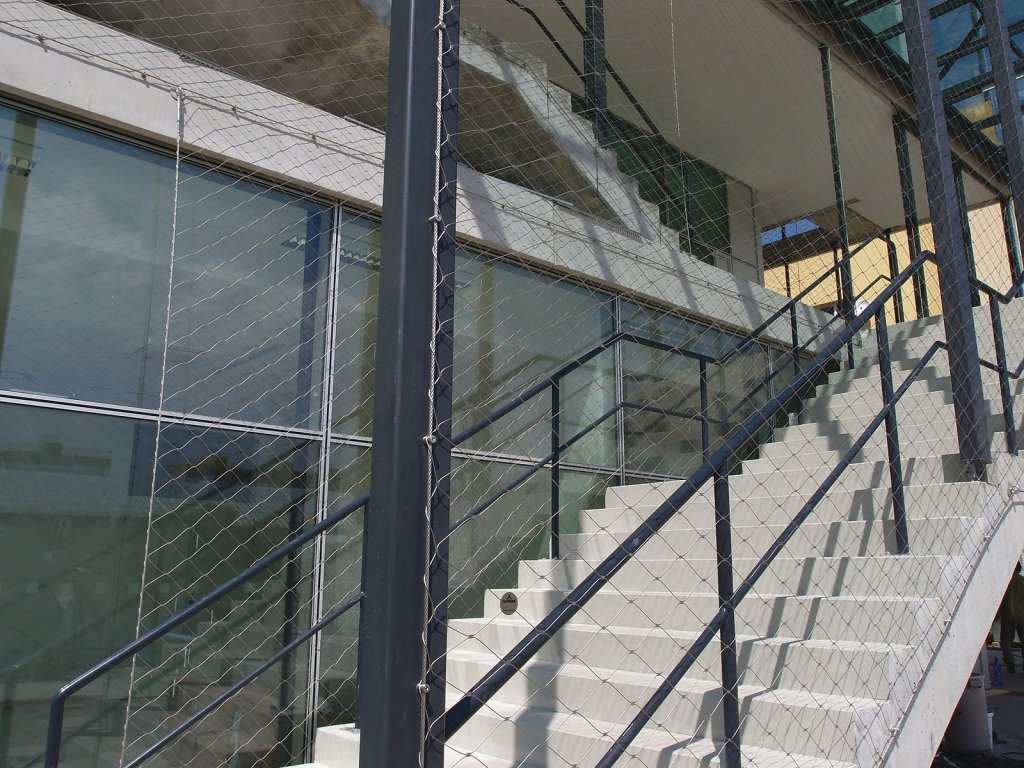

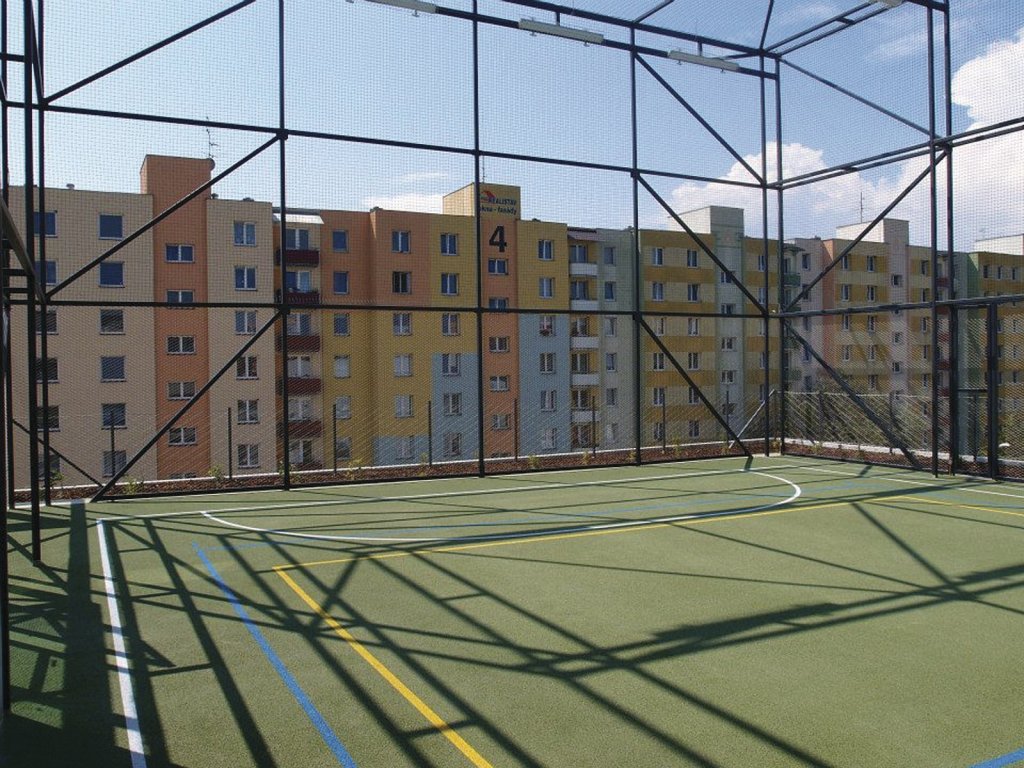

Pro zmíněný projekt bylo použito cca 1700 m2 nerezových sítí X-TEND®o velikosti oka MW120 při průměru lana 2 mm, které byly určeny pro zajištění proti pádu osob po téměř celém obvodu budovy a dále u všech schodišť v celém objektu. Tento typ sítí slouží jako bezpečnostní prvek bez nutnosti použití dalšího zábradlí. Uvedený typ sítí X-TEND® o velikosti oka 120 mm dosáhl značné vzdušnosti celé stavby při dodržení 100% bezpečnosti proti pádu osob. Uvedené sítě pro opláštění těchto tří pater budovy budou v budoucnu sloužit jako podpůrná konstrukce pro popínavou zeleň, která je osázena ze dvou stran budovy. Tato zeleň umožní uživatelům budovních prostor zcela přírodní zastínění, které ocení především v letních měsících. Za zmínku stojí také použití nerezové sítě X-TEND® na střeše budovy, kde se nachází otevřené multifunkční hřiště, dosahující výšky 2 metrů. V návrhu se počítalo s intenzivním využitím sítí při různých sportovních aktivitách. „Použili jsme nerezové sítě X-TEND® o velikosti oka MW40 při průměru lanka 2 mm. Velikost oka 40 mm zajišťuje zamezení průniku tenisového míčku na všudypřítomné okolní komunikace. Průměr lanka 2 mm plní funkci bezpečnostní, zamezuje poškození nerezových lan sítí i případnému pádu hráčů,” dodal David Pařízek.
Realizace proběhla v rekordním čase od 8. do 27. 6. 2014. Projektantem stavby byl slovenský ateliér SLLA Ing. arch. Michala Suly.
Sítě X-TEND® usnadňují práci projektantům i architektům
- vyřešíte zároveň estetickou i bezpečnostní funkci celého projektu,
- poskytneme vám absolutní technickou podporu,
- díky naším certifikátům ETA a DNKV získáte garanci bezpečnosti,
- sítě jsou certifikované i pro horizontální zajištění pádu osob (Carl Stahl je jediný výrobce, který tuto certifikaci vlastní),
- jsou bezúdržbové, vyrobené z jedné z nejvyšších tříd nerezové oceli A4, AIS 316,
- jsou imunní i vůči agresivnímu prostředí vč. přímořských oblastí (naše realizace najdete např. na Maledivách).
Životnost sítí X-TEND®
Naše nejstarší realizace sítí X-TEND® je z roku 1994 a dodnes plní účel a stojí v té podobě, jako jsme ji zrealizovali. Nikdy jsme se k žádné zakázce nemuseli vracet. Pokud by ale přece jen došlo k poškození sítí například z důvodu vandalismu, síť opravíme přímo u zákazníka. Výsledek – funkční a esteticky neporušená síť, přesně jak tomu bylo před zásahem.
