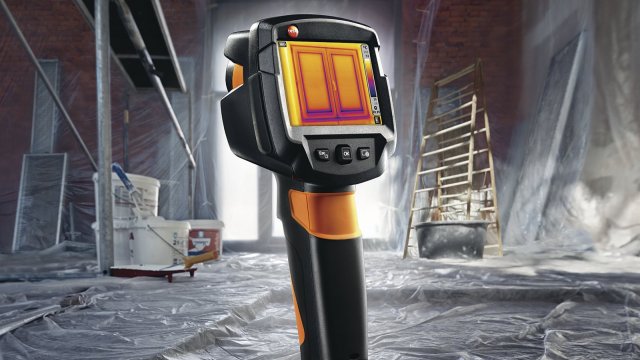

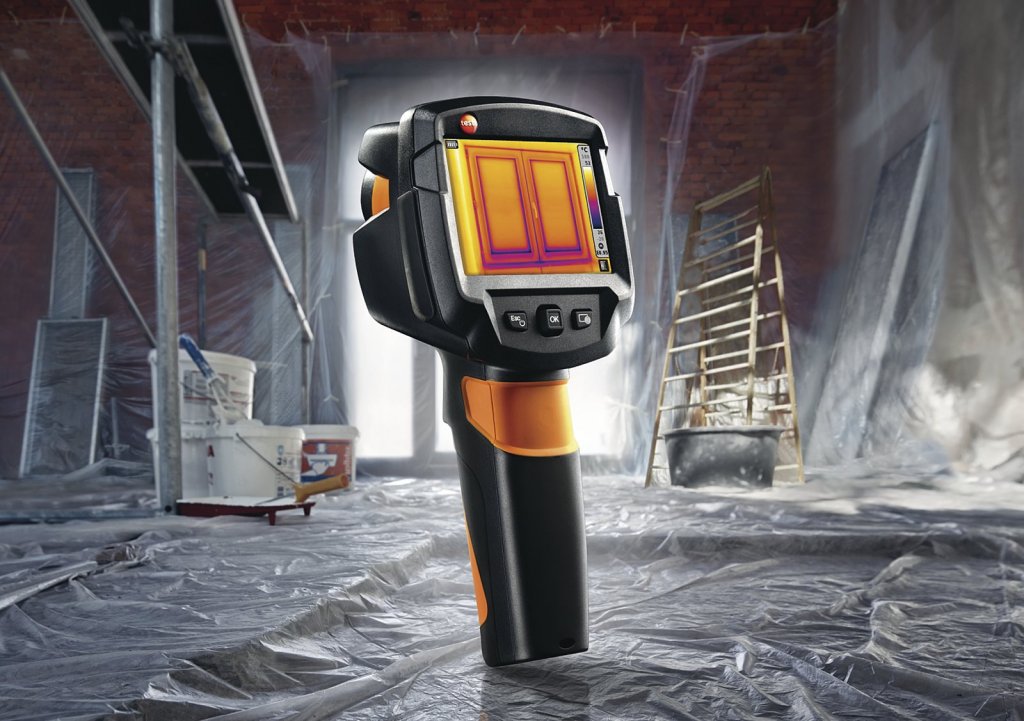

Nová termokamera testo 870 – pro muže činu

Nová termokamera testo 870 je speciálně navržena ve spolupráci s uživateli. Její předností je snadná obsluha, robustnost a vysoká kvalita snímků.

Termokamery mohou být provozovány především v oblasti průmyslové údržby, ve stavebnictví, v topenářství a ve správě budov (facility managementu).

Přednosti termokamery

Při vývoji nové termokamery byla brána v potaz hlavně její snadná obsluha. Termokamera je ihned po zapnutí připravena k použití. Není již nutné manuální ostření snímku. Termografický snímek je zaostřen od 0,5 metrů do nekonečna. Reálný snímek 3,1 MegaPixelů je součástí modelu testo 870-2.

Teplotní citlivost termokamery testo 870 je nižší než 0,1 °C, což je jedním z nejdůležitějších parametrů při zobrazování míst s malým rozdílem teplot. Tato teplota je dostatečná pro většinu aplikací.

Termokamera testo 870 nesnižuje standard v termografii a proto je tato modelová řada vybavena standardním mikrobolometrickým detektorem s rozlišením 160 × 120 pixelů. Díky patentované technologii SuperResolution je možné pořízení snímků s rozlišením 320 × 240 pixelů.

Funkce SuperResolution využívá přirozeného chvění ruky uživatele termokamery a současného pořízení sekvence termografických snímků. Snímky jsou uloženy do jednoho souboru a díky pohybu je každý nepatrně posunutý. Na detektoru termokamer jsou vždy jednotlivé pixely odděleny mezerou, která zde musí být z důvodu zabránění přestupu tepla z jednoho pixelu na druhý. V těchto mezerách se však teplota neměří. Díky posunutí jednotlivých snímků je možné ze sekvence složit snímek s vyšším rozlišením, protože se aktivní část pixelů přesune do mezery a zde se znovu změří hodnota teploty.

Pro práci v interiéru budovy je velice důležitý dostatečně veliký zorný úhel termokamery. Veliký zorný úhel je důležitý především proto, aby snímek zaznamenal přiměřeně velkou oblast, ve které jsou rozdíly teplot dobře patrné. Zorný úhel termokamery testo 870 je 34 ° × 25 °.

Snadná obsluha však není vše, důležité je také snadné vyhodnocení. Proto jsou termokamery testo 870 vybaveny funkcí, která umožňuje uložení snímku ve standardním formátu JPEG. Díky tomu je možné snímky snadno vyčíst z termokamery a okamžitě je například odeslat e-mailem nebo uložit do databázového systému.

Aplikace ve stavebnictví

Termokamera testo 870 je ideálním přístrojem pro měření z interiéru budovy. Díky vnitřnímu měření je nastavení termokamery snadné a není tolik závislé na počasí. Termokamery umožňují snadnou kontrolu stavebních detailů, jako jsou rohy, provedení instalace oken a také rozvodů topení a klimatizací. Každá změna povrchové teploty je pro termokameru testo 870 snadno detekovatelná. Častou aplikací je také kontrola míst s problematickou vlhkostí. Voda obsažená ve stavební konstrukci způsobuje snížení povrchové teploty vlivem odpařování. Takovéto změny teploty jsou termokamerou snadno odhalitelné.

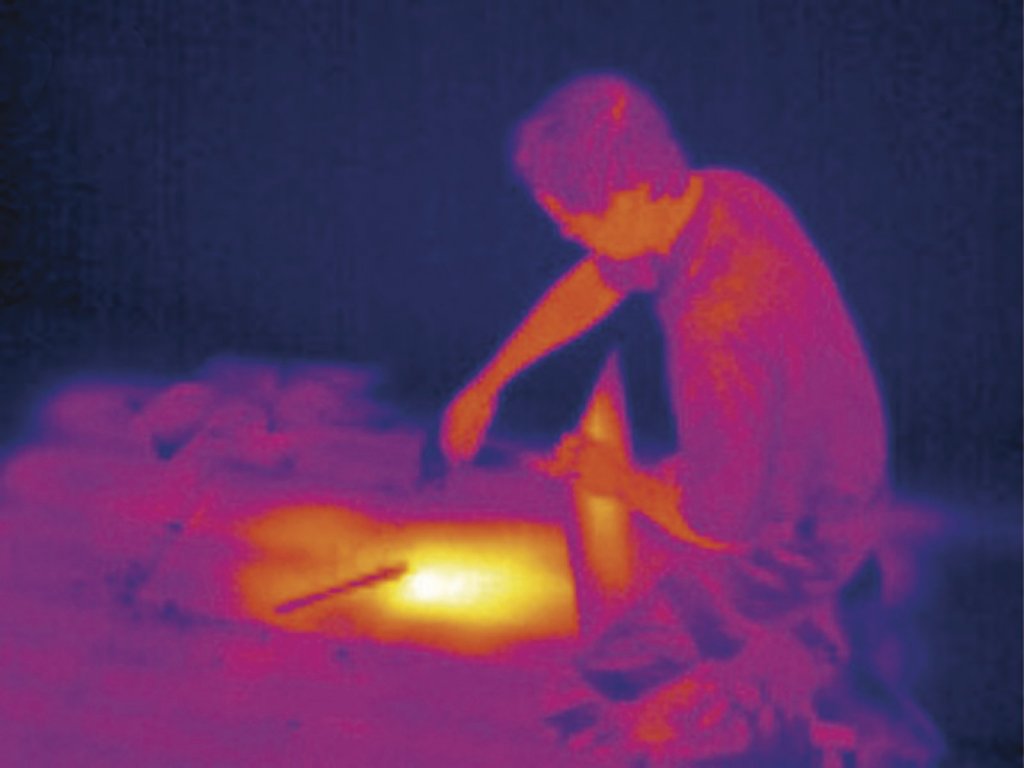

Termokamery testo umožňují také zobrazení míst, kde vedou rozvody topení a TUV. Princip zobrazení je založen na tom, že teplota na povrchu je ovlivněna procházejícím médiem a termokamera změnu povrchové teploty snadno zobrazí. Díky tomu je možné zobrazit místa, kde vedou hady podlahového topení nebo rozvody vody. V případě úniku je možné tato místa lokalizovat mnohem přesněji, protože unikající voda zhoršuje tepelně izolační vlastnosti materiálu, ve kterém je obsažena a to způsobí znatelné teplotní rozdíly na povrchu podlahy nebo stěny.

Kontrola vzduchotechniky

Vyústky ze vzduchotechniky přinášejí do místnosti chladný vzduch v letním období a teplý vzduch v zimním období. Díky proudícímu vzduchu změní vyústka vzduchotechniky svou teplotu na základě teploty tohoto vzduchu. Takto je možné termokamerou testo 870 kontrolovat teplotu vzduchu vycházejícího z vyústky, anebo zjistit, které vyústky nejsou v provozu. Teplota nepoužívaných nebo uzavřených vyústek bude shodná s teplotou jejího okolí.

Kontrola vzduchotěsnosti

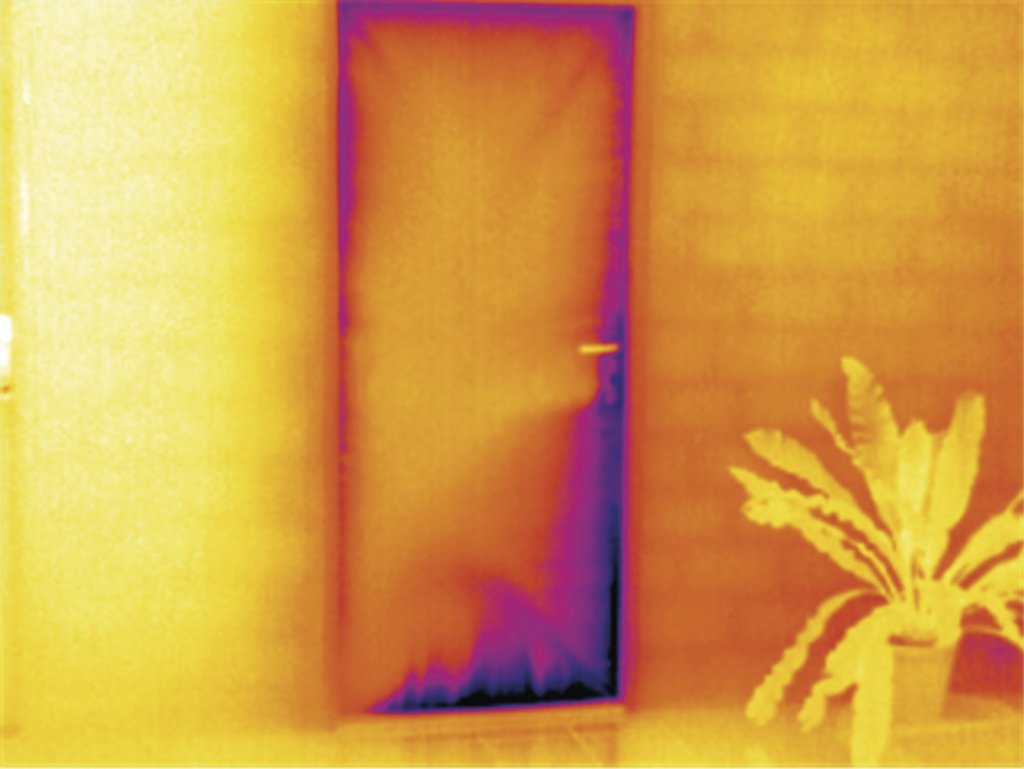

Těsnění dveří a oken při své nesprávné funkci propouští v zimním období venkovní chladný vzduch do interiéru. To má za následek vyšší náklady na vytápění a vyšší zátěž pro životní prostředí. Proudící vzduch ochladí přilehlé objekty, jako jsou rámy, parapety, prahy, nebo zárubně. Termokamery testo 870 dokáží tuto změnu teploty odhalit a díky tomu upozornit uživatele na nedostatečné zatěsnění. Měření je provedeno velice jednoduše a díky snadné obsluze termokamery je také její nastavení velice jednoduché.

Skladba konstrukce

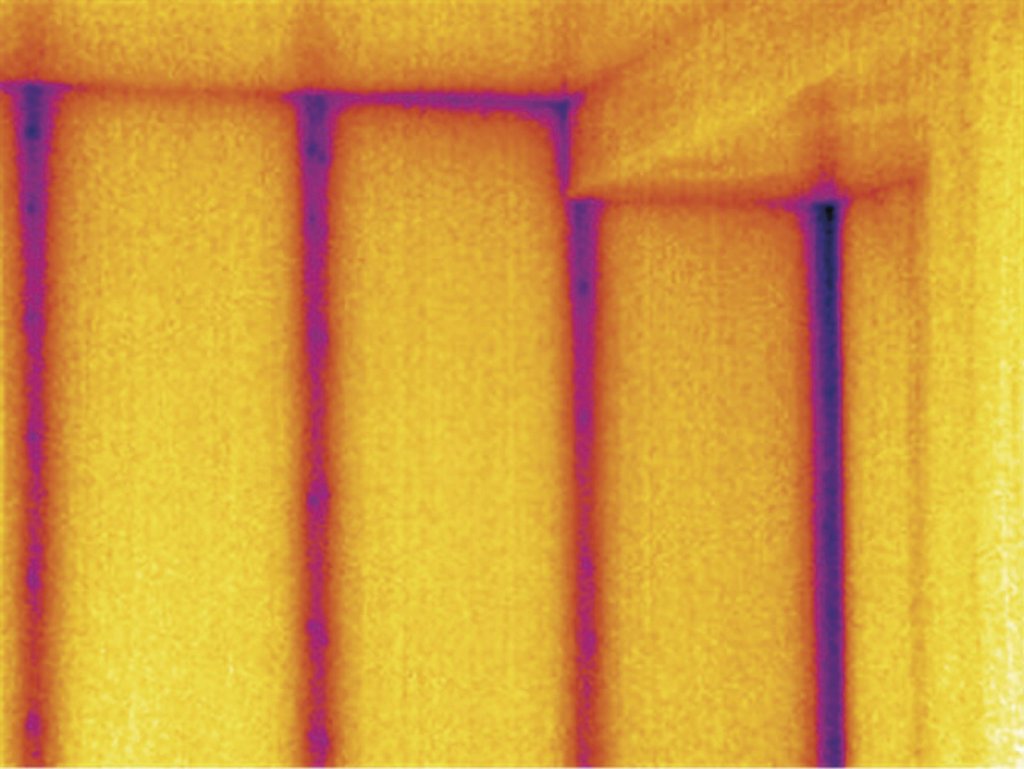

Termokamery testo 870 mají dostatečnou teplotní citlivost, která je nižší než 100 mK. Mohou tak být použity při kontrole stavební konstrukce. Budovy jsou stavěny z nejrůznějších materiálů, z nichž každý má jiné tepelněizolační vlastnosti a tepelnou kapacitu. Díky nestejnorodosti materiálů je povrchová teplota vždy ovlivněna použitými materiály. S termokamerou tak můžeme snadno kontrolovat různé kotvy, věnce, vzpěry nebo výztuže. Termokamera zpravidla pomůže v určení, ve kterých skrytých místech se výztuže vyskytují a kolik jich je.

Elektroinstalace

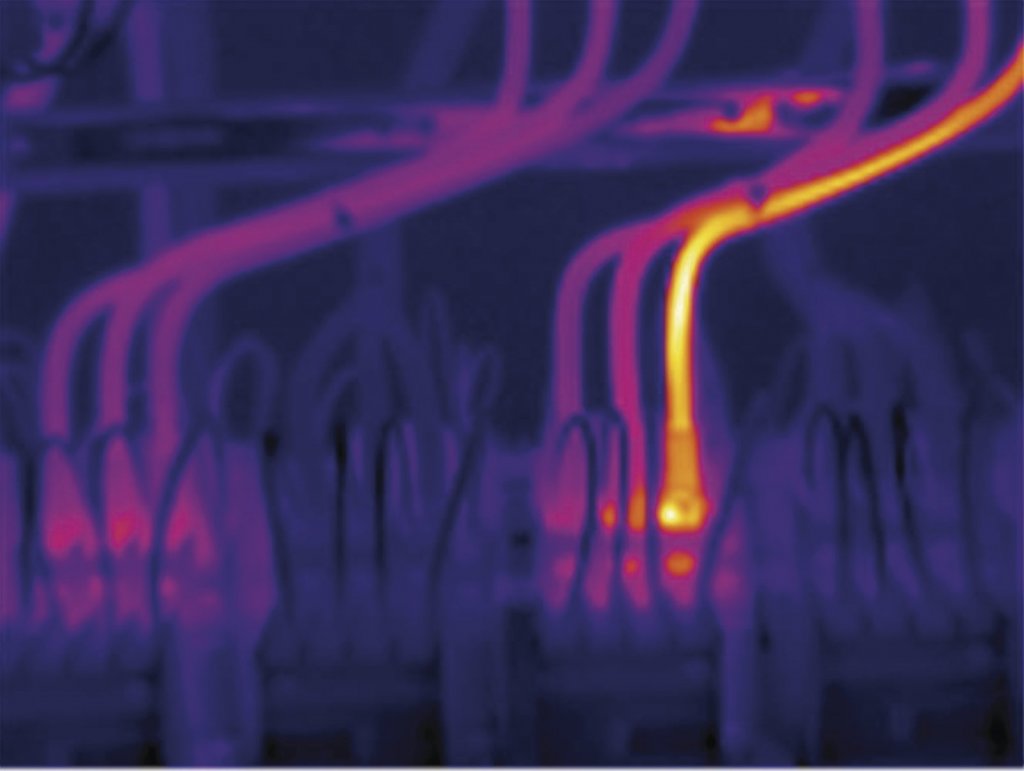

Termokamery testo 870 byly navrženy ve spolupráci s uživateli tak, aby umožňovaly všestranné využití v oblasti stavebnictví a průmyslu. Kontrola elektrických rozvaděčů je jedním z hlavních aplikací termokamer. Špatně dotažená svorka v elektrickém spoji se při průchodu elektrického proudu zahřívá vlivem přechodového odporu. Teploty mohou být i tak vysoké, že následně způsobí miliónové škody v podobně požáru. Kontrola termokamerou je však velice rychlá a umožňuje odhalit přechodový odpor mnohem dříve, než dojde k většímu poškození. Vadná svorka se totiž projevuje zvýšenou teplotou mnohem dříve, než dojde k požáru.

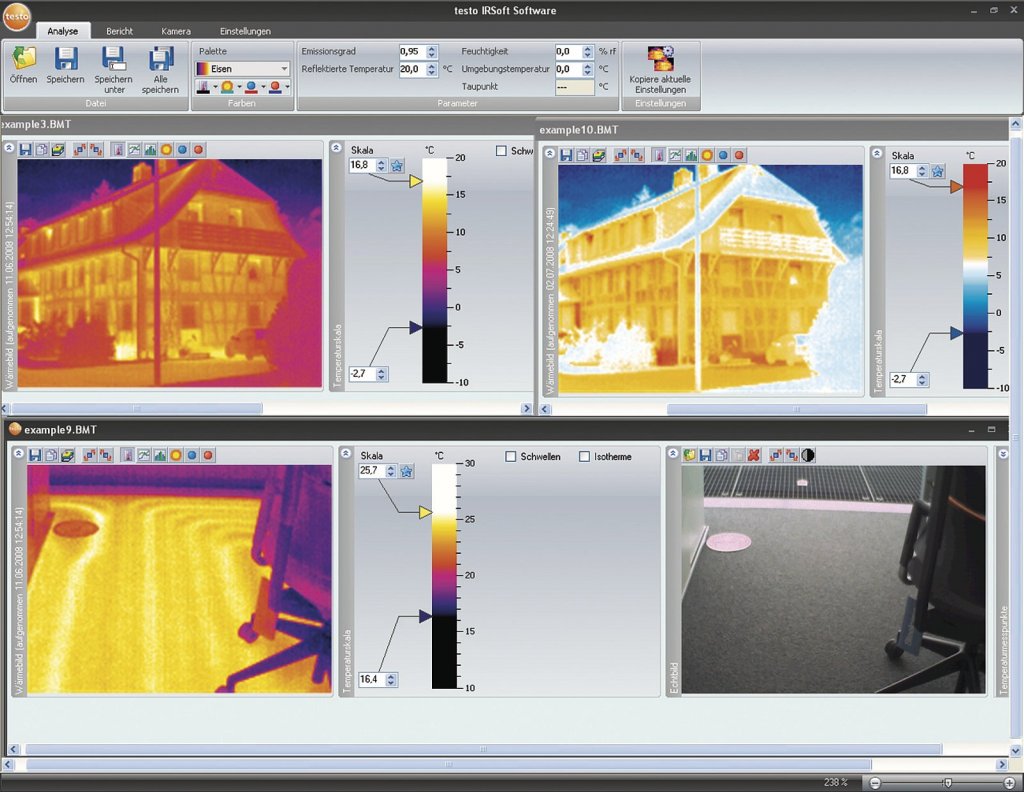

Vyhodnocovací software IR soft

Nedílnou součástí termokamery je také vyhodnocovací software. Termogramy a reálné snímky jsou zobrazeny na obrazovce počítače již během analýzy a automaticky jsou převzaty do termografické zprávy. Asistent tvorby zprávy vede uživatele krok za krokem k vytvoření jasné a srozumitelné zprávy. Jsou k dispozici různé šablony jak pro krátké zprávy, tak pro úplnou dokumentaci. Šablony obsahují veškeré relevantní informace o místě měření, úkolu měření a výsledcích měření. Kromě toho může uživatel využít vlastní šablonu, kterou si může vytvořit pomocí Designéru zprávy.

Během vyhodnocování jsou uživateli k dispozici například tyto analyzační funkce:

• nastavování různých emisivit a odražených teplot materiálů od obrazových oblastí až po jednotlivé pixely,
• funkce histogram ukazuje rozložení teploty v oblasti snímku,
• teplotní řez slouží k analýze teploty po křivce,
• je možné nalézt a zvýraznit body s překročenou nebo podkročenou kritickou teplotou,
• může být zvýrazněno rozmezí teplot,
• neomezená soustava bodů může být označena a k nim uvedeny poznámky.

Vyhodnocovací software umožňuje také přepnutí termogramu do vlhkostního snímku. V každém bodě snímku je pak uložena hodnota povrchové relativní vlhkosti. Zobrazení povrchové relativní vlhkosti v nejbližším okolí povrchu objektu přináší informaci o nebezpečí vzniku plísní. Vědecké studie dokazují, že zdraví škodlivé plísně potřebují ke svému růstu relativní vlhkost začínající na cca 80 %. Plísně, které mají v oblibě suché prostředí, rostou již od cca 65 % relativní vlhkosti. Termokamery od společnosti Testo odhalí na svém displeji místa s rizikem vzniku plísní, jako jsou stropy, stěny, zdi, nebo kouty místností: ohrožené oblasti se zobrazí červeně, bezpečná místa jsou pak zobrazena v zelené barvě.
