Nové možnosti řešení výplní zábradlí z desek CETRIS®
Jednou z mnoha možných použití cementotřískových desek CETRIS® jsou balkonové aplikace. Cementotřísková deska CETRIS® je využívána jako výplň zábradlí především kvůli své vysoké mechanické pevnosti a nehořlavosti – třídě reakce na oheň A2-s1,d0.
V letošním roce výrobce desek CETRIS® CIDEM Hranice, a.s. ověřil mechanické parametry v Technickém a zkušebním ústavu stavebním Praha, pobočka Plzeň.
Zkouška spolehlivosti zábradelní výplně
Bezpečnost a použitelnost výplní zábradlí na balkonech, terasách a lodžiích se posuzuje podle normy ČSN 74 3305 Ochranná zábradlí. Kritickou zkouškou je ověření spolehlivosti zábradelní výplně na účinky rázového zatížení. Při tomto testu musí výplň zábradlí odolat měkkému rázu s energií rázu dle tabulky.
| Užitná kategorie ploch podle EN 1991-1-1 | Stanovené použití | Hodnota energie rázu (J) |
| A | • Obytné plochy a plochy pro domácí činnosti | min. 150 |
| B, C, D, E | • Kancelářské plochy • Plochy, kde může docházet ke shromažďování lidí • Obchodní plochy | min. 250 |

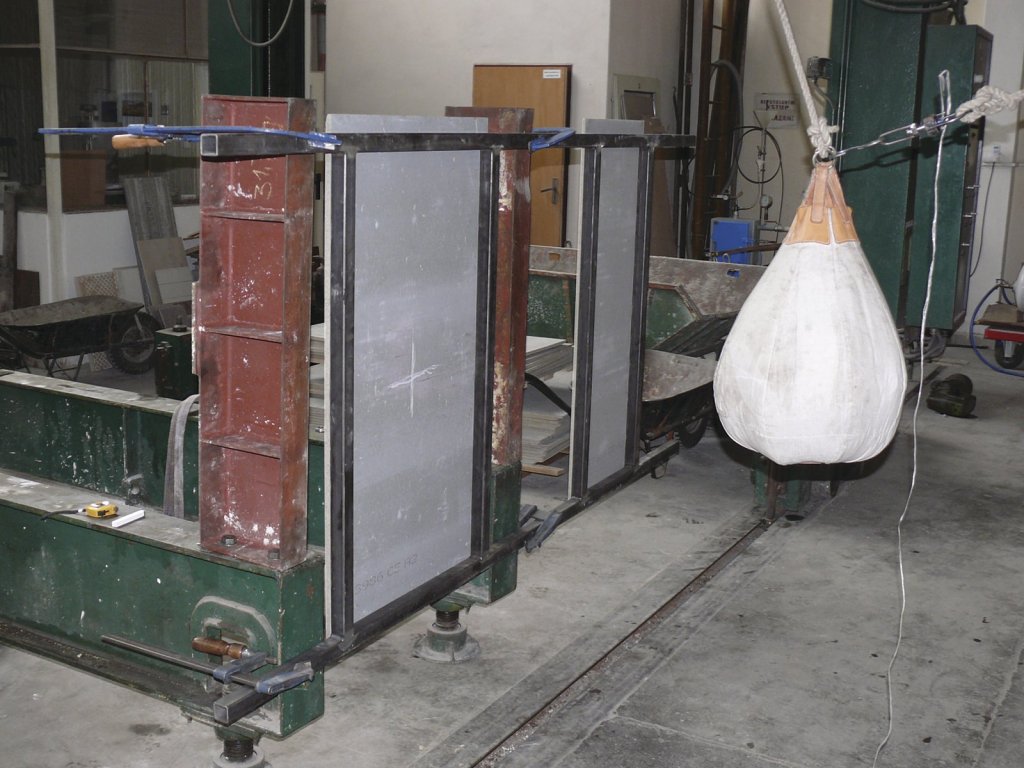

Měkký ráz představuje vak naplněný skleněnými kuličkami o celkové hmotnosti 50 kg. Bod nárazu se volí do míst s nejmenší odolností výplně – nejčastěji střed výplně. Po nárazu je hodnocen stav výplně – mimo jiné nesmí dojít k vytvoření otvoru, kterým by prošla koule o průměru 76 mm, popřípadě nesmí vzniknout trhlina až k okraji výplně.
Ověřena byla spolehlivost stávajících řešení výplní zábradlí z desek CETRIS®, které jsou v nabídce od roku 2003:

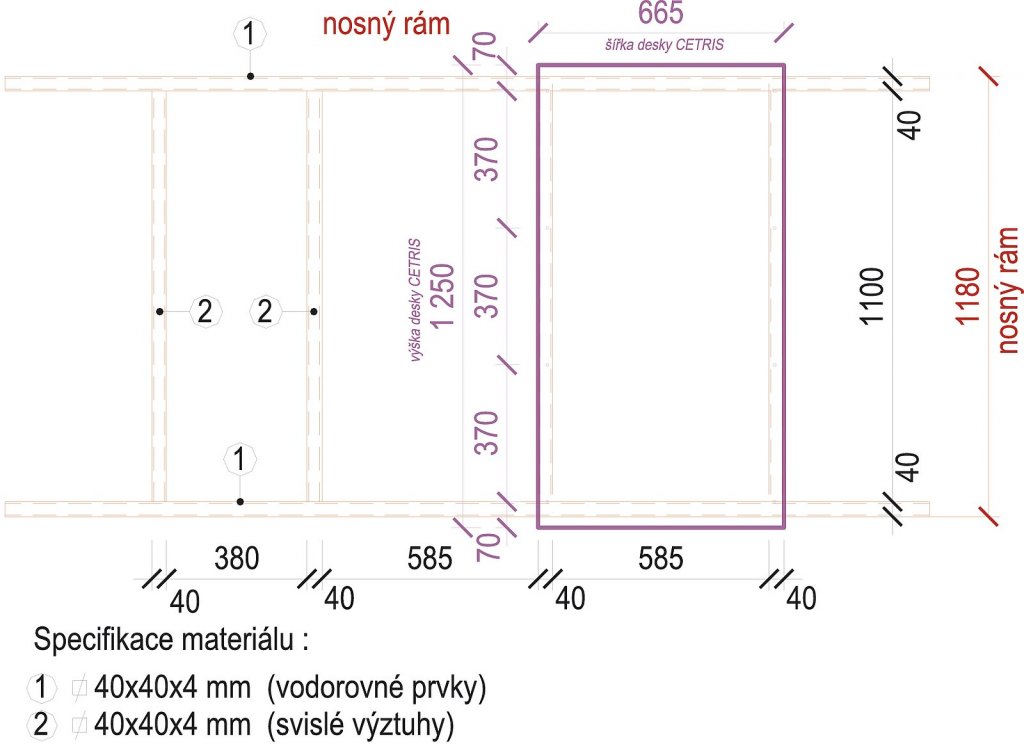

Varianta rámu s vnitřními výztuhami
K rámu je deska CETRIS® přikotvena vruty s viditelnou hlavou. V tomto případě nově vyhoví již deska CETRIS® tl. 14 mm.

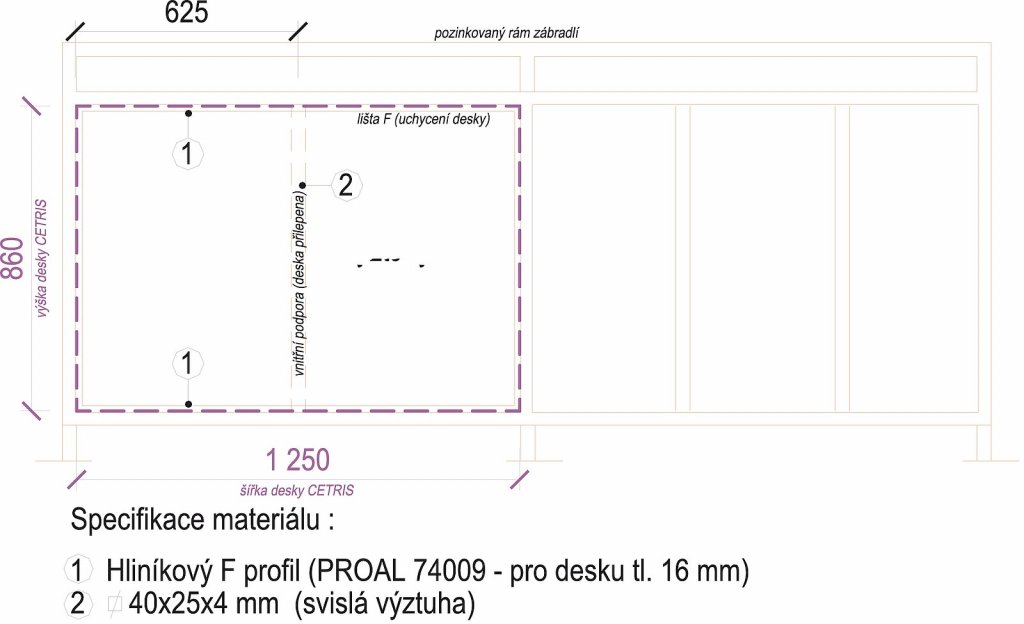

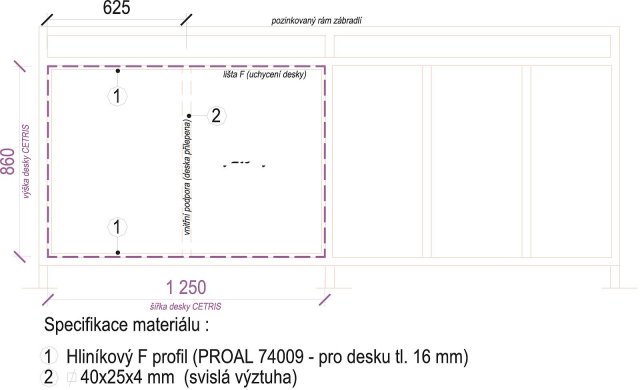

Varianta skrytého kotvení

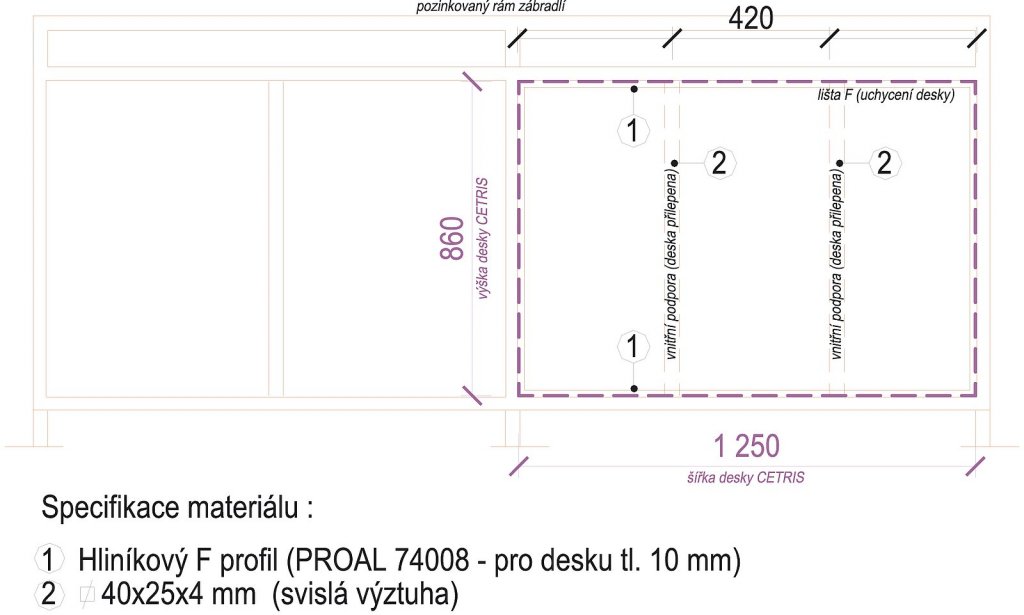

deska CETRIS® je olištována-vložena do F profilu, který je k rámu přikotven nýty, k vnitřní svislé výztuze je deska CETRIS® přilepena lepidlem DenBraven Mamut Glue High Tack). Z obou podhledových stran není tedy patrný žádný viditelný kotevní prostředek. Rázu odolala deska CETRIS® tl. 16 mm, zajištěná vnitřní výztuhou s osovou vzdáleností 625 mm a nově i deska CETRIS® tl. 10 mm, přilepená k ploše k vnitřním výztuhám s osovou vzdáleností 420 mm.
Možné varianty
V současnosti je tedy možné použít tři různá řešení zábradelních výplní z desek CETRIS® – tloušťky 10, 14 a 16 mm. Všechny tyto varianty byly úspěšně atestovány na vyšší hodnotu energie nárazu – tj. 250 J, jsou tedy vhodné pro všechny třídy použití.
Při realizaci výplní zábradlí z desek CETRIS® je nutno dodržet shodné zásady, jako při fasádních aplikacích:
- desky se kladou se spárou min. šířky 5 mm (při použití desek CETRIS®délky až 3 350 mm se spára rozšiřuje na 10 mm),
- v desce CETRIS® je předvrtaný otvor (průměr předvrtání 8 mm pro desku o rozměru do 1 600 mm, průměr předvrtání 10 mm pro desku o rozměru nad 1 600 mm),
- pro kotvení se užívají šrouby s podložkou a těsnící gumou nebo nýty,
- poloha krajního šroubu/nýtu od svislé hrany je min. 30 mm, od vodorovné hrany min. 70 mm, maximální vzdálenost vrutů ve směru svislé podpory je 400 mm.
Povrchová úprava
Samotná výplň zábradlí může být provedena ze základního typu cementotřískové desky – CETRIS® BASIC a na stavbě pak opatřena povrchovou úpravou. Výrobce desek nabízí i typy s provedenou povrchovou úpravou – desky CETRIS® FINISH a CETRIS® LASUR. Lícové strany a hrany desek CETRIS® FINISH jsou povrchově upraveny fasádní barvou v odstínech dle vzorkovnice RAL či NCS. Desky CETRIS® LASUR jsou novinkou letošního roku, mají hladký povrch a jsou opatřeny základním podnátěrem a finálním probarveným lazurovacím lakem v šesti odstínech. Vzorník desek, podrobné informace o zmíněných zkouškách a novinkách se dozvíte na www.cetris.cz.
Výplně zábradlí s deskami CETRIS®

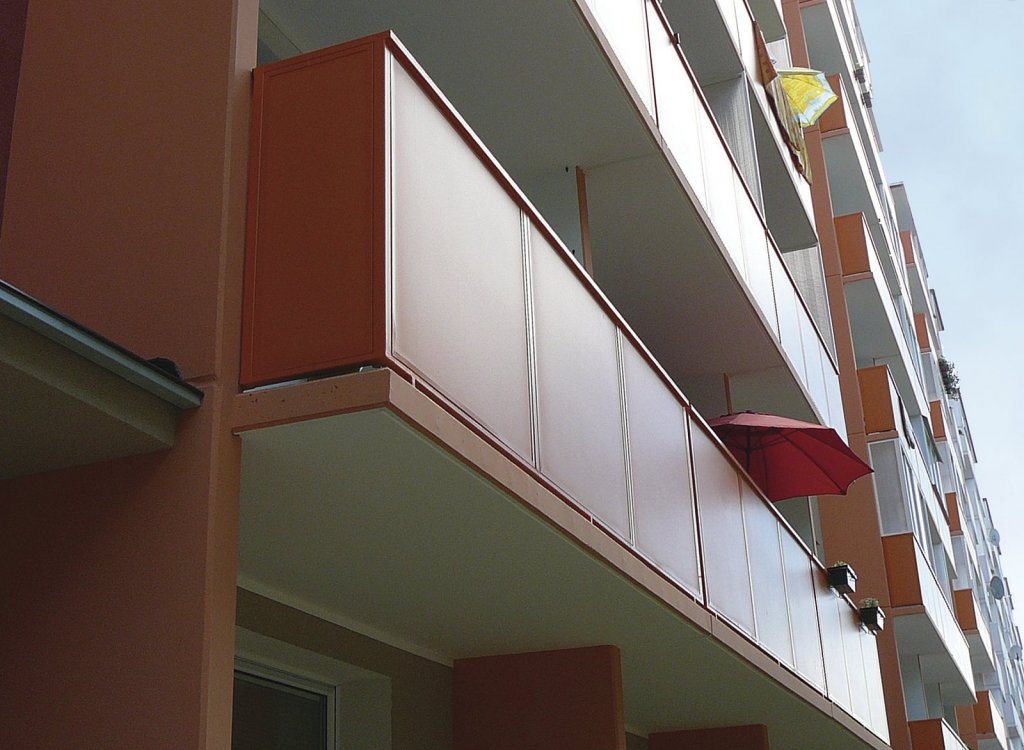

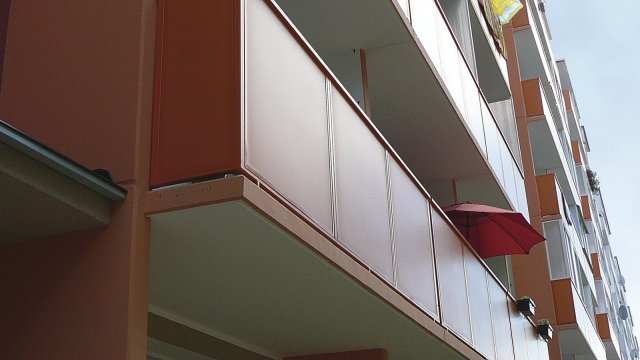

V roce 2007 proběhla rekonstrukce obvodového pláště panelového domu v Kroměříži, ulice K Rejdišti. Součástí těchto stavebních prací byla i kompletní výměna nevyhovujících zábradlí na balkónech. Dodavatelem těchto prací byla společnost HANAKOV, spol. s r.o. Prostějov. Samotná nosná konstrukce zábradlí, vzhledem ke špatnému technickému stavu, byla demontována a nahrazena novým rámem. Nové zábradlí včetně výplně z desek CETRIS® bylo vyrobeno „na míru” u dodavatele a zkompletováno. Uchycení na stavbě bylo vyřešeno kotvením do betonové stropní konstrukce a do obvodové stěny. Jako výplň zábradlí jsou použity cementotřískové desky CETRIS® Finish, tloušťky 16 mm s povrchovou úpravou v barevném odstínu RAL 2003.
