Nový způsob kotvení izolantu v zateplovacích systémech

Společnost ECORAW® se zabývá prosazováním stavebně-izolačních technologií z vlastního vývoje, na němž se podílely evropské realizační firmy, odborné instituce, vysoké školy a technické zkušební ústavy.

Všechny realizované technologie a postupy jsou duševním majetkem společnosti ECORAW, s.r.o. a opírají se o patenty a chráněné vzory, které jsou mezinárodně chráněny v rámci Patent & Patent Pending Technologie PCT (patent cooperation treaty) ve 135 zemích světa. Jedná se o následující systémy:

• Climasys^® – izolační systémy pro renovace sanace a zateplování staveb,
• Spiral Anksys^® – nový způsob kotvení stavebních izolací,
• Sanasys^® – sanace a opravy izolačních souvrství,
• Diagsys^® – diagnostické a kontrolní systémy stavebních izolací,
• Natwerk^® – technologie armování silnovrstvých omítek,
• Heatsys^® – podlahové, stěnové a stropní vytápění/chlazení.

Spiral Anksys^® – vysoce účinné kotvení stavebních izolací

Velmi významnou roli v uvedených technologiích zaujímají kotvicí systémy Spiral Anksys^®, které se prolínají většinou oborů činnosti společnosti ECORAW^®.

Hlavním cílem při vývoji této kotvicí techniky bylo reagovat na zvyšující se požadavky na bezpečnost kotvení stavebních izolací, rostoucí tloušťky izolačních materiálů a sílící vlivy klimatických změn. Předpokládejme, že za uplynulých dvacet let bylo zrealizováno cca 1/3 objektů v rámci ČR. Obecně lze konstatovat, že do současné doby byly zateplovány povrchy s nižšími nároky na způsob lepení a kotvení izolantu, protože nevykazovaly závažnější vady v soudržnosti, kohezní pevnosti povrchů či vlhkosti a zasolení.

Je všeobecně známo, že při realizacích kontaktních zateplovacích systémů v těchto relativně příznivých podmínkách se poměrně často již po krátké době objevují poruchy na realizovaných stavbách. Na základě této skutečnosti je možné předpokládat, že zateplením zbývajících 2/3 staveb sestávajících se z převážně problematických ploch, se při použití běžných technologií množství vad může výrazně zvýšit. K těmto poruchám nemusí docházet výhradně nedodržením technologické disciplíny, ale také použitím kotvicích prvků, které mají v systému ETICS pouze dodatečnou kotvicí funkci a jsou plně závislé na přídržnosti lepicí vrstvy.

Právě na základě výše uvedených skutečností byl vyvinut kotvicí systém Spiral Anksys^® jako samonosný konstrukční prvek, který je schopen za určitých okolností přenést zátěž izolačního souvrství při místní či plošné ztrátě soudržnosti zateplovacího systému se stavební konstrukcí, ke které může dojít z jakýchkoliv důvodů. Náročným zdokonalováním vlastností jsme dosáhli jednoduchého postupu, při němž dochází k propěnění kotvy Spiral Anksys^® speciální expanzní výplňovou hmotou ECORAW Spiral Anksys^® foam. Tento postup mění přístup ke kotevnímu místu jako takovému, přičemž spojuje do jediné operace kotvení i lepení izolantu a to vše bez vzniku tepelných mostů či kondenzačních zón. Kotvicí systém Spiral Anksys^® se vyznačuje jednoduchostí aplikace, efektivitou, dlouhou životností a především vysokou bezpečností.

Použití technologií Spiral Anksys^®

Při montáži dochází v jediné technologické operaci k několika zásadním skutečnostem. Izolant je pevně fixován k podkladu a to se 100% účinností. Technologie Spiral Anksys^® je tedy plnohodnotným kotvením, nikoliv pouze dodatečným kotvením izolací, jako v případě použití běžného mechanického kotvení. Vysoká efektivita kotvení touto technologií eliminuje rizika spojená s nekvalitními podklady, s jejich nízkou soudržností, umožňuje kotvit jedním principem do různorodých materiálů (duté cihly, skořepinové tvárnice, sendvičové konstrukce, pórobetony, pěnobetony, atd.).

Progresivita tohoto způsobu kotvení zvyšuje bezpečnost všech typů zateplovacích systémů bez ohledu na způsob lepení izolantu. Společnost ECORAW^® ve spolupráci s odbornými institucemi vytvořila, popsala a provedla stovky testovacích měření, a stanovila kontrolní a diagnostické mechanismy, na jejichž základě byly technologie Spiral Anksys^® řádně certifikovány podle platných evropských norem pro použití v kontaktních typech zateplovacích systémů ETICS dle ETAG 004 a ETAG 014.

Společnost ECORAW^® dbá na profesionální použití svých technologií a za tímto účelem pořádá školení způsobilosti k provádění jednotlivých systémů, včetně způsobu a účelu použití kotvicí techniky Spiral Anksys^®.

Postup kotvení

Kotvení technologiemi Spiral Anksys^® se provádí nejdříve 24 hodin po lepení desek tepelné izolace, před provedením základní vrstvy. Délka kotev Spiral Anksys^®, jejich počet, poloha vůči základní (výztužné) vrstvě a rozmístění v ploše tepelně izolačních desek, jsou určeny kotvicím plánem, případně projektovou dokumentací konkrétního systému.

Vrtání kotevního místa

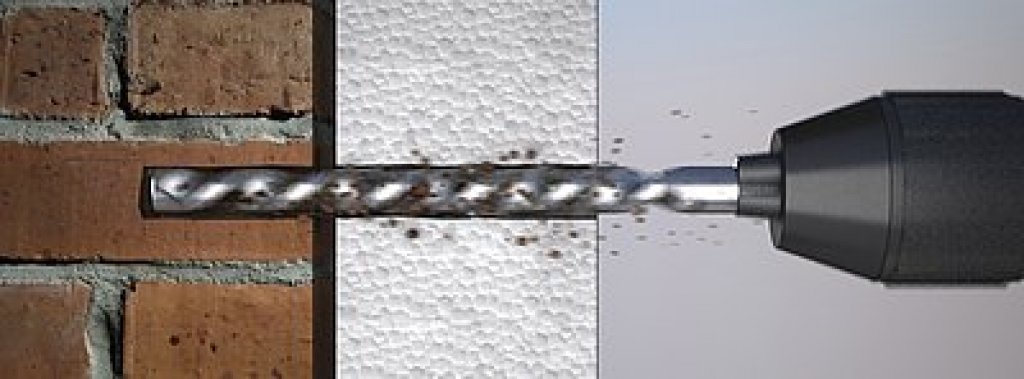

Vrtání otvoru přes izolační souvrství se provádí vrtákem o průměru 14 mm. Minimální kotevní hloubka je 60 mm do nosné konstrukce (u dutých materiálů a sendvič. souvrství 80 mm). Specifikace parametrů kotevního místa je obsahem technologického předpisu konkrétního systému.

Při běžném mechanickém kotvení kontaktních zateplovacích systémů ETICS probíhá vrtání naslepo a není tedy možné zaručit, zda bude kotvení účinné. Při použití technologií Spiral Anksys^® sice vrtání kotevního otvoru probíhá také naslepo, ale není podstatné, zda kotevní otvor prochází vrstvou lepidla či dutinou mezi izolantem a stavební konstrukcí, zda kotva probíhá nebo končí v prasklině, případně v mezeře mezi panely, apod. Důvodem je fakt, že expanzní výplňová hmota ECORAW Spiral Anksys^® foam při propěnění kotevního místa fixuje kotvu v její požadované poloze.

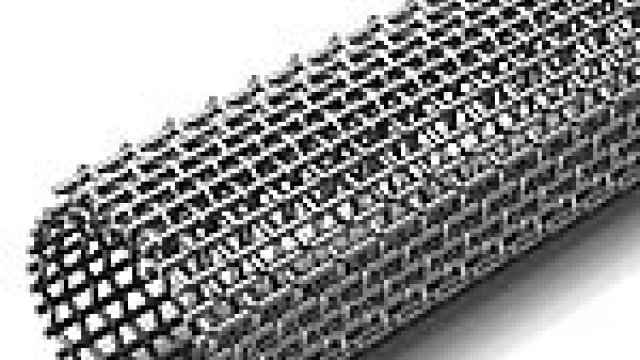

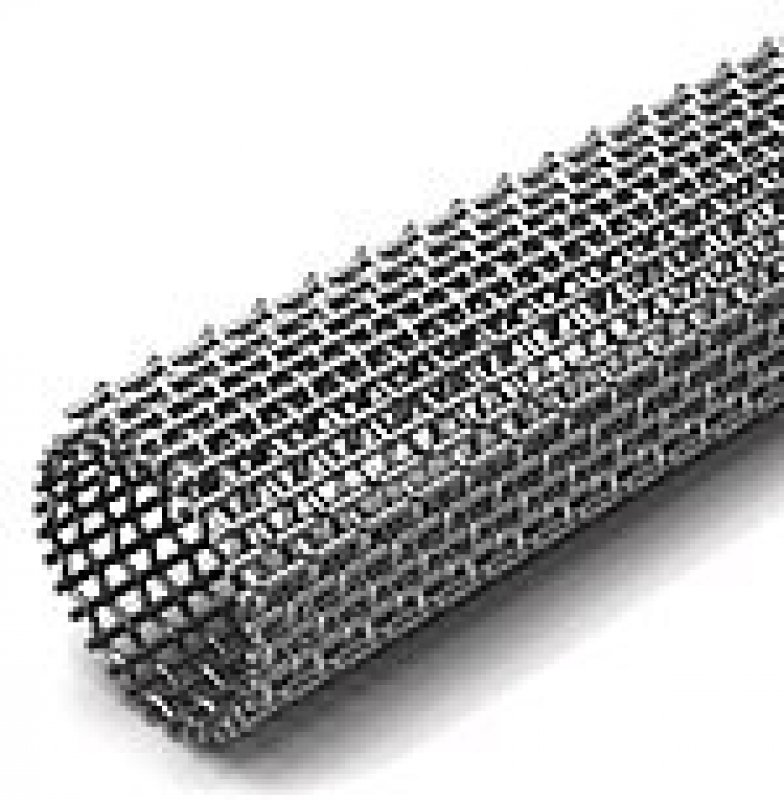

Vložení kotvy Spiral Anksys^®

Pří vkládání kotvy se použije Aplikační přípravek ECORAW^® s distančním prstencem, který zajišťuje uložení kotvy do patřičné hloubky. Minimální zapuštění kotvy pod úroveň izolantu je 5 mm (viz. technologický předpis Spiral Anksys^®).

Propěnění kotevního místa

Expanzní výplňová hmota ECORAW Spiral Anksys^® foam se aplikuje ode dna otvoru v nosné konstrukci, kde je směřována pod tlakem první nejvyšší dávka pěny. Postupným vytažením hadičky (odpovídající délky) musí dojít k propěnění celého kotevního místa, aby byla zajištěna dostatečná expanze. Aplikační teplota je od –7 °C do +30 C°. Při aplikaci je nutné dodržovat postupy a technologické předpisy udávané společností ECORAW. V případě, že kotevní otvor prochází dutinou v systému ETICS, která může vznikat mezi izolantem a konstrukcí v cca 60 % plochy, expanzní hmota vždy vytvoří v okolí tělesa kotvy kruhový lepicí terč, který výrazně zvyšuje kotevní sílu v kotevním spoji.

Finální úprava

Po vyzrání expanzní výplňové hmoty (minimální doba 2 hodiny v závislosti na teplotě a vlhkosti vzduchu) se provede ořez expanzního přetoku v rovině s plochou izolantu. Aplikaci dalších povrchových úprav je možné provádět po 24 hodinách, kdy dochází k plnému vytvrzení kotevního místa.

Kotvení silnovrstvých izolací

Trendy posledních let a zvyšující se nároky na tepelnou ochranu budov vedou ke zvyšování tlouštěk používaných izolačních materiálů. Úměrně s těmito požadavky vzrůstají nároky na kotvení izolačních vrstev. Abychom zabezpečili tyto objemné izolace, je potřeba zajistit maximální efektivitu kotevního místa. Jakékoliv odchylky v přídržnosti kotevního místa způsobené problematickým podkladem, nesoudržností, křivostí, atd., mají zásadní vliv na životnost izolačního souvrství. Ztráta místní či plošné adheze izolantu je systémem Spiral Anksys^® jako samonosného konstrukčního prvku tolerována.

Opravy zateplovacích systémů, dodatečná izolace – program Sanasys^®

V souvislosti s rekonstrukcemi obvodových plášťů budov se v posledních letech staly součástí staveb vnější kontaktní zateplovací systémy ETICS. Ročně se kontaktními systémy izoluje cca 6 mil. m² v ČR a 2,5 mil. m² na Slovensku. Spolu s rozšířením těchto systémů se projevila řada závad na fasádách zateplených domů, jako jsou např. praskliny, polštářové efekty, uvolnění izolačních souvrství a v nejhorším případě destrukce celého systému.

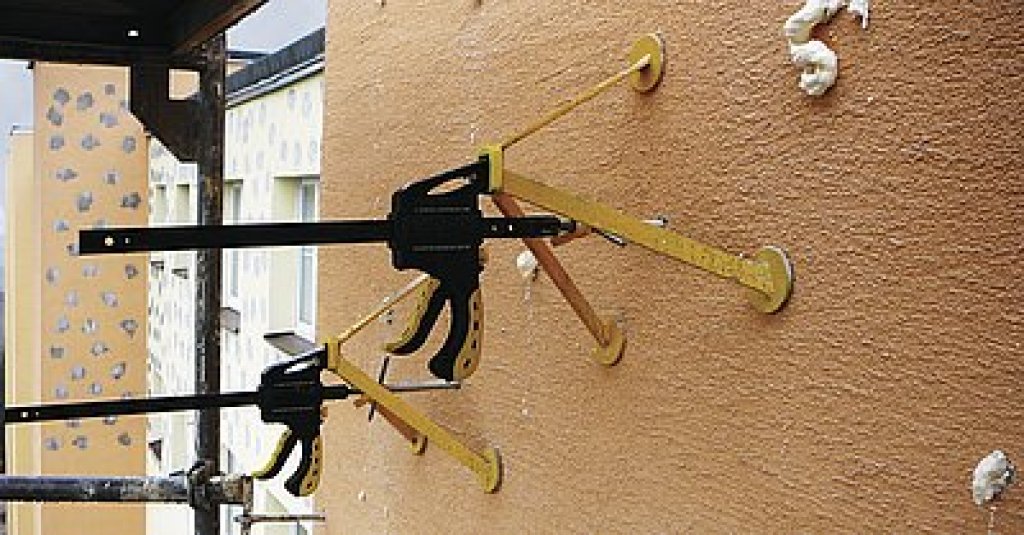

Společnost ECORAW^® vyvinula pro sanaci poruch v soudržnosti izolačních souvrství technologie Sanasys^®. Tyto systémy umožňují dokotvení uvolněných izolačních souvrství, jejich trvalé zafixování v původní poloze na stavební konstrukci a prodloužení jejich životnosti. Dodatečné kotvení technologií Sanasys^® se provádí z povrchu fasády v místech deformace, nebo do spár mezi izolačními deskami s využitím vysoce účinné kotvicí technologie Spiral Anksys^®. V případě požadavků na dokotvení určité části realizovaného zateplovacího systému je možné provést tuto sanaci s použitím speciálních přípravků ECORAW^® bez nutnosti stavby lešení (například ze závěsné lávky či lana).

Výsledná kvalitně provedená sanace s využitím technologií Spiral Anksys^® je výhodná po všech stránkách. Je velmi rychlá, nevyžaduje nadstandardní dovednosti či nástrojové vybavení stavební firmy a není nutná demontáž původního zateplovacího systému, tedy ani jeho složitá likvidace, která se může stát vysokou ekonomickou i ekologickou zátěží. Společnost ECORAW^® s využitím těcho kotvicích systémů úspěšně realizovala opravy izolací vykazujících poruchy, případně systémů, které částečně destruovaly. V těchto případech dosáhli vlastníci objektů výrazné úspory při řešení tohoto závažného problému. Pokud se objeví znaky destrukce či poškození izolační vrstvy v zimním období a je nutné reagovat a obnovit soudržnost okamžitě, je možné technologiemi Spiral Anksys^® provádět opravy i při teplotách do –7 °C. Tímto postupem lze zabránit zvětšení škod způsobených odložením termínu opravy v důsledku nízkých teplot, nebo jinak nepříznivých klimatických podmínek.

Zdvojování zateplovacích systémů – program Sanasys^® Duplex

V případech, kdy se ukáže, že tepelně-izolační systém, který byl v minulosti realizován na konkrétním objektu, je z pohledu dnešních požadavků na tepelnou ochranu budov nedostatečný, je možné s výhodou použít technologie Sanasys^® Duplex. V tomto případě lze nakotvit na existující systém další vrstvu izolantu s využitím Spiral Anksys^®.

Dalším důvodem k použití systému Sanasys^® Duplex muže být nutnost sanovat poškozený tepelně-izolační systém, který zároveň nesplňuje požadavky na tepelně-izolační vlastnosti. Vlastník nemovitosti může vykonat opravu zateplovacího systému nebo zároveň s opravou dodatečně zvýšit tloušťku izolantu nakotvením nové izolační vrstvy. Realizované dodatečné zateplení s dokotvením původního systému je pro majitele nesporným ekonomickým přínosem.
