Ocelové prosklené fasády JANSEN

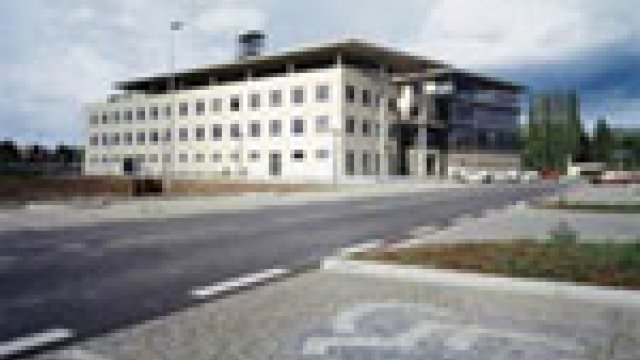

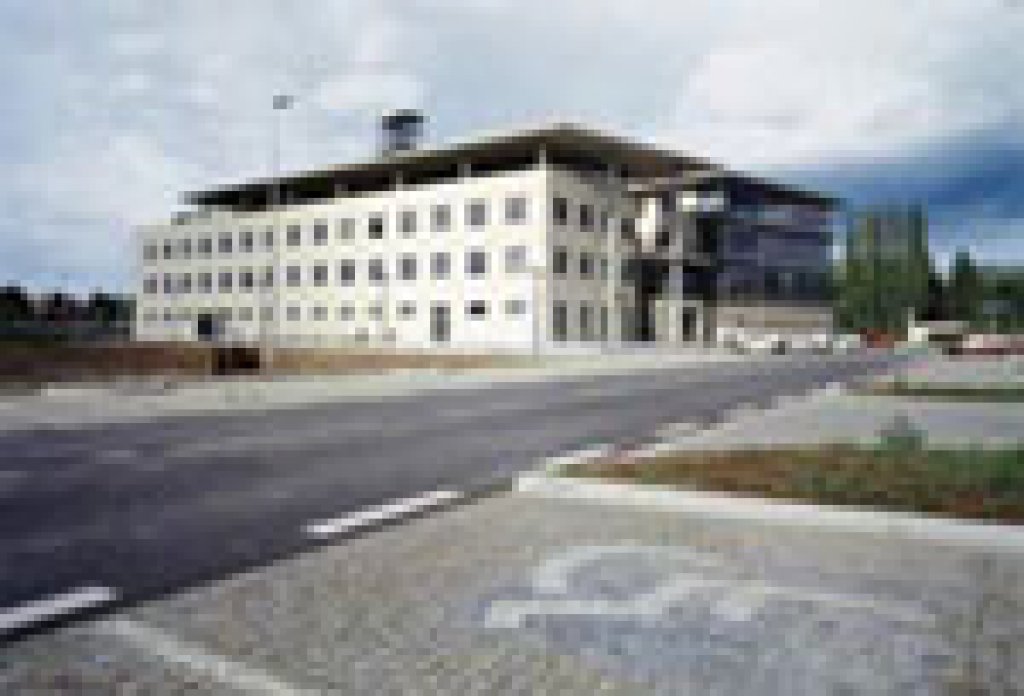

Realizace hned několika významných objektů v posledních dvou letech s použitím fasádních systémů Jansen VISS jsou výsledkem jak cenových změn fasádních systémů z roku 2000, tak i objevením statických možností systémů Jansen architekty. Právě díky statickým přednostem ocelového systému mohly být fasády Jansen zapracovány do náročné koncepce obvodových plášťů objektu Regionálního centra T-mobile v Hradci Králové.

12 m bez podpory

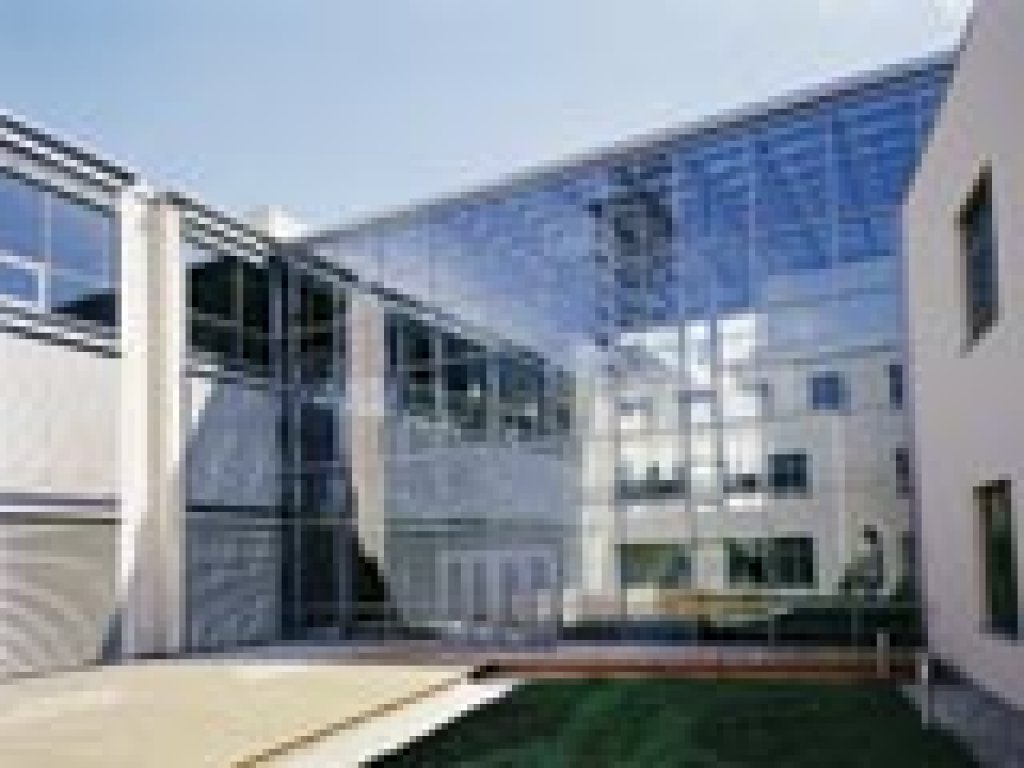

   Požadavek projektanta na systémově řešenou 12 m vysokou fasádu s kotvením pouze u dolní a horní hrany fasády – a to vše bez přídavné podpůrné ocelové konstrukce – je možný splnit pouze s použitím ocelového fasádního systému. A právě tuto možnost jsme se systémem Jansen mohli nabídnout. Je třeba podotknout, že takto staticky navržená fasáda je na hranici možností systému. Fasádní ocelový profil (pohledová šířka 60 mm, hloubka 150 mm) byl vyztužen pomocí svařence tvaru I. Tento svařenec se »nasunul« do dutiny fasádního profilu a bodovým provařením se zajistilo spolupůsobení obou prvků. Tím jsme dosáhli potřebné únosnosti profilu. Za zmínku určitě stojí i skutečnost, že fasáda nemohla být zavěšena na stropní ocelovou příhradovou konstrukci, ale celou vlastní hmotnost přenáší přímo do základových patek. Vedlejší fasáda ve dvorním traktu je také 12 m vysoká, ale bylo možné ji ve výšce 8 m bodově kotvit. Toto jedno mezilehlé kotvení (staticky spojitý nosník) stačilo na to, abychom nemuseli použít vnitřní výztuhu systémového profilu. Podobné řešení je i u fasády nad vstupem, kde na výšku 8,5 m je pouze systémový profil 60 × 150 mm. Tímto řešením se docílilo velmi vzdušného a elegantního řešení prosklených obvodových stěn.

Kombinace požárních pásů
   Další technickou zajímavostí tohoto objektu byla kombinace požárních pásů v obvodových fasádních pláštích. Výplň požárních úseků tvoří plný panel, na kterém je z vnější strany ukotven »nos« obíhající celý obvod budovy. Technicky je kombinace požární a nepožární fasádní konstrukce Jansen velmi jednoduchá, protože nosné ocelové fasádní profily jsou pro oba typy konstrukce stejné. Základní ocelový rošt tedy probíhá bez ohledu na požární pásy. Pouze osazením požárních těsnění (místo běžných) a nerezových přítlačných lišt (místo hliníkových) se odlišuje požární fasádní plášť od běžné izolované fasádní konstrukce. Pohledově samozřejmě pozorovatel nepozná, kde začíná a končí požární pás. Navíc jsou v této oblasti konzoly pro slunolamy. Ukotvení slunolamů muselo být navrženo na pochozí zatížení pro čištění oken. Kotvy slunolamů jsou upevněny přímo do fasádních profilů Jansen.

Kombinace oceli a hliníku
   U tohoto objektu se uplatnila v poslední době zajímavá kombinace fasádní konstrukce Jansen a hliníkových otvíravých oken. Všechny pevné fasádní pláště jsou z ocelového systému Jansen VISS TV 1V (k = 1,6 W/m²K), ale otvíravá okna jsou osazena z hliníkových profilů. Touto kombinací jsou všechny vnější prvky fasády (lišty fasádního rastru a profily oken) hliníkové. To zajišťuje dobrou ochranu proti povětrnostním vlivům a navíc se jedná o cenově velmi zajímavé řešení.
