24. 3. 2001
Opti-drän: první kompletní drenážní systém s 10 letou zárukou
Opti-drän® je osvědčený drenážní systém firmy FRÄNKISCHE, který je v tvrdé praxi zkoušen již po dobu 10 let, přičemž jeho první testy a zkoušky z etapy výzkumu proběhly již před více než 30 lety. V České republice je tento systém díky obchodní expanzi kooperující společnosti ACO Stavební prvky znám asi 4 roky. K jeho výhodám patří významný doplněk k tepelné izolaci.
Spodní a průsaková voda v okolí stavebního objektu znamená trvalé nebezpečí pro podzemní i nadzemní stavební konstrukce: odhaduje se, že okolo 90 % stavebních škod vzniklých v podzemních částech budov je způsobeno provlhnutím stavebních konstrukcí. Spodní a průsaková voda způsobuje velice často silné zvlhčení zeminy, s čímž je nutno při projektování a výstavbě každého objektu předem počítat a podle místních podmínek realizovat účinná a dlouhodobá odvodňovací (drenážní) opatření umožňující volný odtok vody z okolí základů a základové desky. Hladinu spodní vody, což je velmi důležitý parametr pro rozhodnutí o rozsahu drenážního opatření, lze zjistit pomocí zkušebních vrtů a výkopů, ze zkušenosti s výstavbou objektů v blízkém okolí nebo zjištěním na příslušných úřadech. Nápor vody na objekt dále pak závisí na velikosti infiltračního území, sklonu terénu, množství srážek, půdním vrstvení a propustnosti půdy. Průzkum konkrétní situace je nejlépe svěřit odborníkovi a pro vlastní realizaci drenáže je nejjistější zvolit již osvědčený systém.
opti-drän® systém: vhodný do nejtěžších podmínek
Jde o jeden z osvědčených drenážních systémů firmy FRÄNKISCHE, který je v tvrdé praxi zkoušen již po dobu 10 let, přičemž jeho první testy a zkoušky z etapy výzkumu proběhly již před více než 30 lety. V České republice je tento systém díky obchodní expanzi kooperující společnosti ACO Stavební prvky znám asi 4 roky. Podstatný je fakt, že dosavadní velmi dobré praktické zkušenosti se systémem opti-drän® umožnily jeho výrobci poskytnout na celý systém desetiletou záruku, což je mezi drenážními systémy zřejmě vůbec poprvé.
Popis a princip činnosti

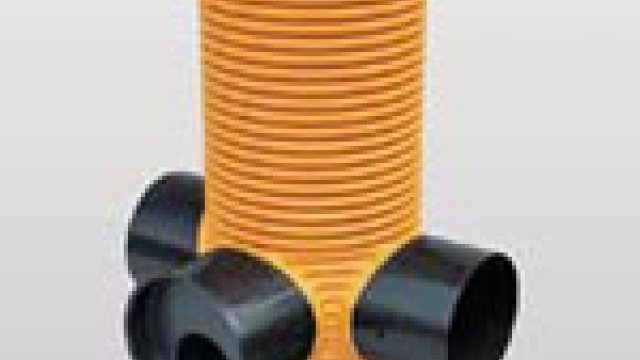

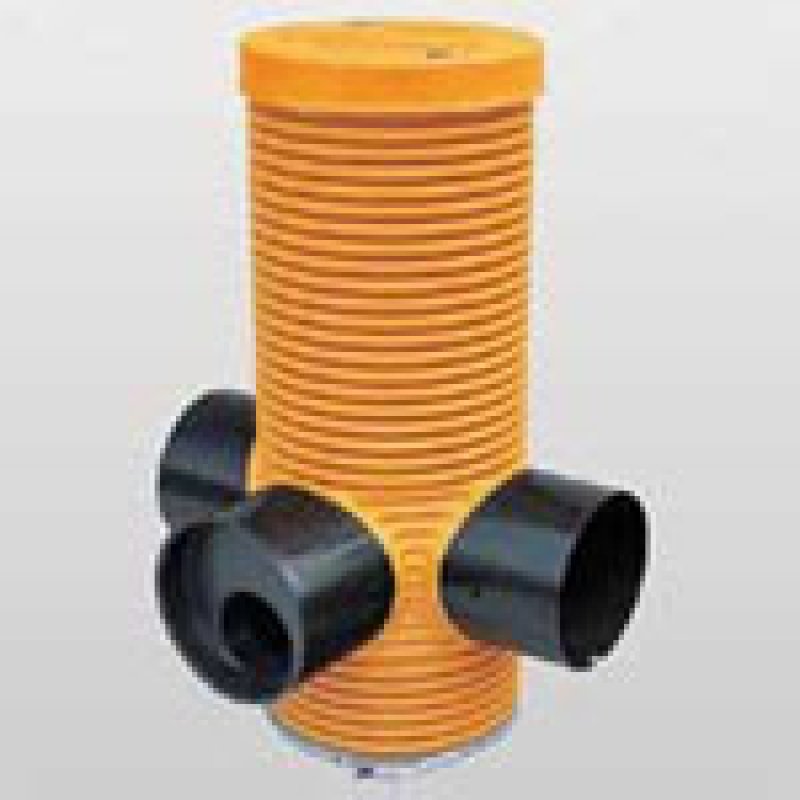

Základem kompletního systému opti-drän® je drenážní vedení, které musí obsáhnout všechny stěny, které se dotýkají zeminy a mělo by být navrhováno jako kruhové vedení. Nejmenší průměr trubky je 100 mm. Při pokládání je nutno dbát na to, aby se dno trubek nacházelo minimálně 20 cm pod povrchem hrubé podlažní desky a také na to, aby se trubky nacházely mimo tlakové pole pod základy objektu. Drenážní vedení má být dále ze všech stran obklopeno 15 cm tlustou vrstvou štěrku nebo štěrkového písku o zrnitosti 8 až 16 mm. Štěrkopískový obal drenážního vedení se ze všech stran oddělí od okolní zeminy polyesterovou tkaninou opti-flor® (viz dále). Pro účely čištění a kontroly drenážního vedení se umísťují při změně směru vedení trubek a v místech bočních přípojek (minimálně ale každých 50 m) proplachovací a kontrolní šachty opti-control®. Účinnost tohoto drenážního opatření se výrazně zvýší aplikací vsakovací vrstvy podél svislého podzemního zdiva.
Vsakovací vrstva se realizuje pomocí. vsakovacích desek opti-pordrän®, které jsou vyrobeny z kuliček z napěněného polystyrolu o středním průměru cca 0,75 cm, bodově slepenými asfaltovým lepidlem. Nevyplněným prostorem mezi kuličkami, který zaujímá přibližně 20 % z celkového objemu desky, může volně protékat voda. Desky se celoplošně lepí lepidlem bez rozpouštědel (nejlépe je použít speciální lepidlo FRÄNKISCHE) na svislou hydroizolaci podzemní části zdiva. Desky se vyrábějí ve velikosti 100 cm x 75 cm a tloušťkách 5 cm (W3) a 6,5 cm (W4) a po opuštění z výrobní linky neobsahují freony.
Na vsakovací desky se potom přilepí s dostatečným přesahem sousedicích pásů polyesterová tkanina opti-flor®, která se dodává v rolích a má oddělovací a filtrační funkci: propouští vodu do vsakovací desky, ale chrání desku před znečištěním zeminou a ucpáním jejích pórů. Tkanina opti-flor® se také aplikuje pro oddělení drenážního obsypu od zeminy. Schema nasazení systému opti-drän® je v řezu zobrazeno.
Další přednosti řešení opti-drän®Aplikace vsakovací vrstvy umožňuje celoplošně odvádět vodu od svislých podzemních konstrukcí přímo do drenážních trubek ještě dříve, než může nepříznivě působit. Další a rozhodně ne zanedbatelnou výhodou použití vsakovacích desek opti-pordrän® je jejich příspěvek k tepelné izolaci. I když tento příspěvek podle výpočtových pravidel není možné použít, přesto přinese značné úspory spotřeby energie. Podstatný je zejména fakt, že míra tepelné ochrany vyjádřená součinitelem tepelné vodivosti je v případě desek pordrän® vynikající i v případě, že je deska vlhká nebo dokonce mokrá.
Servis
Projektanti a zákazníci, kteří se rozhodnou pro realizaci drenáže systémem opti-pordrän®, mohou získat bezplatnou projekční podporu a poradenství. Výsledkem je potom optimální, funkční a trvanlivé řešení drenáže podzemní části stavby.
opti-drän® systém: vhodný do nejtěžších podmínek
Jde o jeden z osvědčených drenážních systémů firmy FRÄNKISCHE, který je v tvrdé praxi zkoušen již po dobu 10 let, přičemž jeho první testy a zkoušky z etapy výzkumu proběhly již před více než 30 lety. V České republice je tento systém díky obchodní expanzi kooperující společnosti ACO Stavební prvky znám asi 4 roky. Podstatný je fakt, že dosavadní velmi dobré praktické zkušenosti se systémem opti-drän® umožnily jeho výrobci poskytnout na celý systém desetiletou záruku, což je mezi drenážními systémy zřejmě vůbec poprvé.
Popis a princip činnosti
Základem kompletního systému opti-drän® je drenážní vedení, které musí obsáhnout všechny stěny, které se dotýkají zeminy a mělo by být navrhováno jako kruhové vedení. Nejmenší průměr trubky je 100 mm. Při pokládání je nutno dbát na to, aby se dno trubek nacházelo minimálně 20 cm pod povrchem hrubé podlažní desky a také na to, aby se trubky nacházely mimo tlakové pole pod základy objektu. Drenážní vedení má být dále ze všech stran obklopeno 15 cm tlustou vrstvou štěrku nebo štěrkového písku o zrnitosti 8 až 16 mm. Štěrkopískový obal drenážního vedení se ze všech stran oddělí od okolní zeminy polyesterovou tkaninou opti-flor® (viz dále). Pro účely čištění a kontroly drenážního vedení se umísťují při změně směru vedení trubek a v místech bočních přípojek (minimálně ale každých 50 m) proplachovací a kontrolní šachty opti-control®. Účinnost tohoto drenážního opatření se výrazně zvýší aplikací vsakovací vrstvy podél svislého podzemního zdiva.
Vsakovací vrstva se realizuje pomocí. vsakovacích desek opti-pordrän®, které jsou vyrobeny z kuliček z napěněného polystyrolu o středním průměru cca 0,75 cm, bodově slepenými asfaltovým lepidlem. Nevyplněným prostorem mezi kuličkami, který zaujímá přibližně 20 % z celkového objemu desky, může volně protékat voda. Desky se celoplošně lepí lepidlem bez rozpouštědel (nejlépe je použít speciální lepidlo FRÄNKISCHE) na svislou hydroizolaci podzemní části zdiva. Desky se vyrábějí ve velikosti 100 cm x 75 cm a tloušťkách 5 cm (W3) a 6,5 cm (W4) a po opuštění z výrobní linky neobsahují freony.
Na vsakovací desky se potom přilepí s dostatečným přesahem sousedicích pásů polyesterová tkanina opti-flor®, která se dodává v rolích a má oddělovací a filtrační funkci: propouští vodu do vsakovací desky, ale chrání desku před znečištěním zeminou a ucpáním jejích pórů. Tkanina opti-flor® se také aplikuje pro oddělení drenážního obsypu od zeminy. Schema nasazení systému opti-drän® je v řezu zobrazeno.
Další přednosti řešení opti-drän®Aplikace vsakovací vrstvy umožňuje celoplošně odvádět vodu od svislých podzemních konstrukcí přímo do drenážních trubek ještě dříve, než může nepříznivě působit. Další a rozhodně ne zanedbatelnou výhodou použití vsakovacích desek opti-pordrän® je jejich příspěvek k tepelné izolaci. I když tento příspěvek podle výpočtových pravidel není možné použít, přesto přinese značné úspory spotřeby energie. Podstatný je zejména fakt, že míra tepelné ochrany vyjádřená součinitelem tepelné vodivosti je v případě desek pordrän® vynikající i v případě, že je deska vlhká nebo dokonce mokrá.
Servis
Projektanti a zákazníci, kteří se rozhodnou pro realizaci drenáže systémem opti-pordrän®, mohou získat bezplatnou projekční podporu a poradenství. Výsledkem je potom optimální, funkční a trvanlivé řešení drenáže podzemní části stavby.
Autor:
Foto: Archiv firmy
