Pokroková fasáda v Šumperku: Izolaci z PUR desek doplnila protipožární řešení od HPI-CZ i netopýří budky

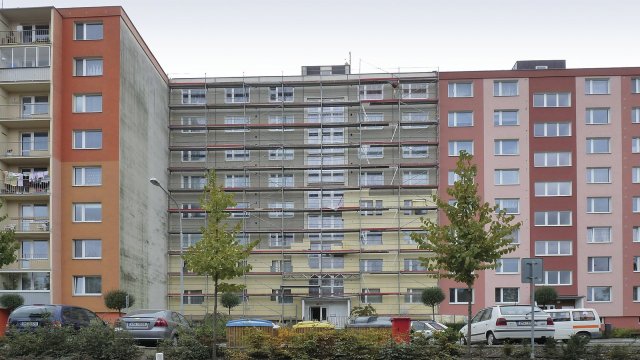

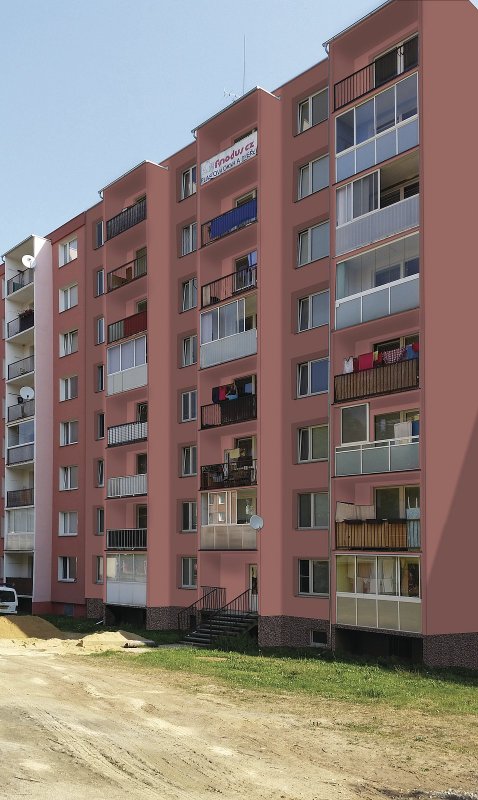

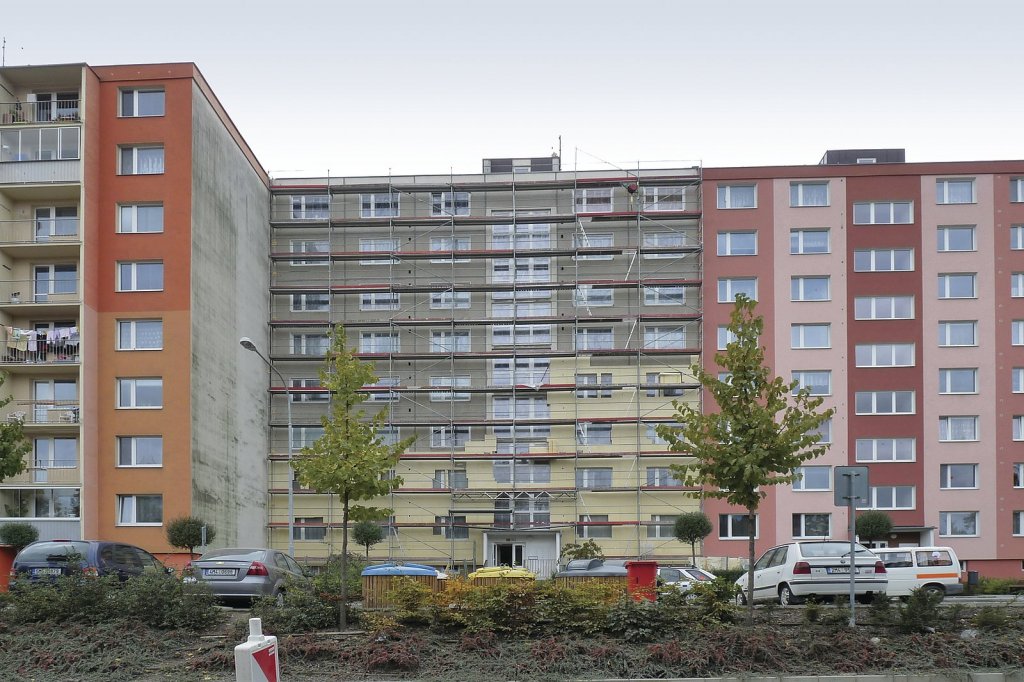

Sedmipodlažní panelový dům na šumperské Temenické ulici je na první pohled jedním z mnoha nově zateplených panelových domů. Ovšem jen na ten první. Ve skutečnosti jde o doslova ukázkové skloubení zadání investora, požadavků zákona na ochranu přírody a pokrokových řešení s precizní realizací.
Požadavek investora na zateplení prodyšným izolačním systémem s malou tloušťkou izolačních desek vedlo k volbě řešení s PUR deskami, konkrétně českého, na našem trhu zcela nového, zateplovacího systému NEW-THERM. Na zateplované fasádě plochy přibližně 1000 m2 zajistily požární odolnost nadpraží fasádních otvorů desky z fenolické pěny od společnosti HPI-CZ, a to v souladu s požadavky normy ČSN 73 0810 – Požární bezpečnost staveb. Desek šířky 250 mm s jádrem z fenolické pěny Resol bylo na stavbě využito přibližně 200 metrů. Jedním z hlavních problémů celé realizace však bylo vyřešení hnízdění netopýrů, což se podařilo v souladu se zákonem o ochraně přírody pomocí tzv. netopýřích budek.
PUR desky v kombinaci s fenolem
Investor, kterým je Společenství vlastníků pro dům Temenická 2614/21, 2615/23, Šumperk, si od stavby pochopitelně sliboval celkové zlepšení tepelně technických parametrů budovy. Ovšem s požadavkem zateplit objekt maximálně prodyšným, a tedy paropropustným, vnějším tepelně izolačním systémem (ETICS) s minimální tloušťkou izolačních desek z důvodu úspory prostoru především na problémových partiích domu, jakými jsou okna a lodžie. „Už tímto zadáním byly vyloučeny standardní polystyrénové desky z EPS i desky z minerální vlny, požadavkům pak zcela vyhověly tepelně izolační desky PUR tloušťky 80 mm ze systému NEW-THERM disponující velmi dobrými tepelně izolačními vlastnostmi λD ≤ 0,022 a prodyšností celého systému μ ≤ 20. S ním máme dobré zkušenosti již ze dvou předchozích staveb v Zábřehu a v Rovensku,” uvádí stavební technik Petr Minář ze společnosti TRENDEX NOVA a.s., která zakázku realizovala. Finální ochranu systému zajišťují švýcarské technologie tenkovrstvých omítek značky KABE Farben, konkrétně silikátová omítka Novalith se zrnitostí 1,5 mm.
Fasádní zateplovací systém NEW-THERM optimálně doplnilo protipožární řešení nadpraží oken fenolickými deskami RESOL. „V danou chvíli to bylo jediné možné certifikované řešení,” dodává Petr Minář. Prefabrikované nadpraží z fenolické pěny ale navíc vyniká tepelně technickými parametry již při malé tloušťce izolačních desek, což řeší prostorové limity v oblasti oken. Díky parametrům, které se u PUR pěny blíží RESOLU, nevznikají tepelné mosty a při stejných parametrech nedochází k odlišnostem v tloušťkách materiálů. Systém prefabrikovaného nadpraží se uplatnil na všech 80 oknech domu.
Protipožární řešení
Systém prefabrikovaného nadpraží a ostění je patentovaným řešením společnosti HPI-CZ zvyšující požární odolnost nadpraží fasádních otvorů. Systém prošel zkouškami v akreditované zkušební laboratoři a při zkoušce podle ČSN ISO 13785-1 vykázal požární odolnost 30 minut při expozici hořákem o výkonu 100 kW. Ve smyslu platných norem tak toto řešení nahrazuje v systémech ETICS s izolantem z PUR pěny, popřípadě expandovaného pěnového polystyrenu, pro požární výšku budov do 22,5 m tradiční požární pásy z minerální vlny.

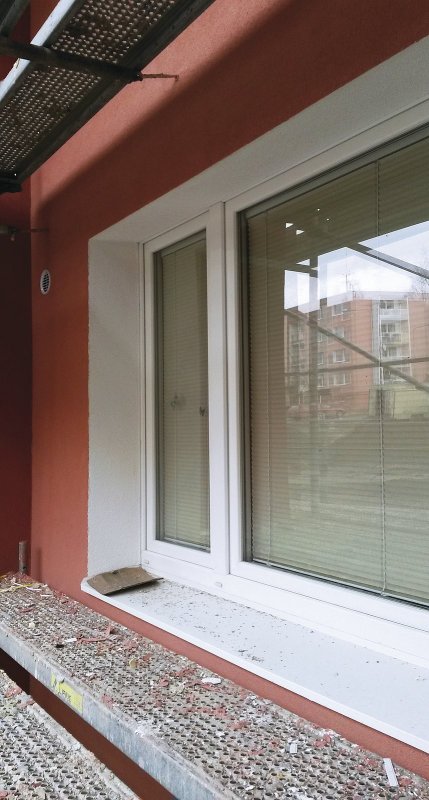

Základním prvkem systému je speciální obkladová deska s jádrem z fenolické pěny (RESOL) s oboustrannou vrstvenou povrchovou úpravou. Fenolická pěna je nehořlavá, při přímém vystavení plamenům neskapává, nesublimuje a při požáru neuvolňuje do ovzduší kouř ani jedovaté plyny. Navíc vykazuje výborné tepelně izolační vlastnosti (λ = 0,021 W/m.K). Deska má integrovaný profil s armovací tkaninou pro vytvoření přesného a čistého detailu fasádní hrany. Z rubové strany se standardně lepí k podkladu. Lícový povrch této desky je strukturovaný, takže ho stačí jen přetřít fasádní barvou. Je jen na investorovi, zda se spokojí s nátěrem nebo provede vrstvu omítky shodnou s ostatní plochou fasády. Desky se prodávají s tloušťkou 20 mm a v délce 3 m, přičemž šířka je volitelná dle konkrétní realizace. V Šumperku byla využita šířka 250 mm, standardně jsou v nabídce ještě šířky 300 mm a 400 mm. V případě velkých projektů lze rozměry předem upravit na míru konkrétní realizaci.
Kompenzační opatření pro netopýry
Jedním z hlavních problémů bylo vyřešení hnízdících netopýrů pod atikovým panelem, což je úkaz, který se panelových či bytových domů v posledních desetiletích týká stále častěji. V panelových domech jsou totiž skryté prostory temperovány teplem unikajícím z bytů. Vzhledem ke skrytému způsobu života netopýrů může jejich přítomnost uniknout pozornosti obyvatel domu i stavebních dělníků. Při zateplování domu tak může dojít nejen k likvidaci samotných úkrytů, ale i k uvěznění netopýrů uvnitř. V případě šumperské realizace ale firma TRENDEX NOVA postupovala v souvislosti se zákonem o ochraně přírody a krajiny. Skutečnost, že se netopýři ve stavbě vyskytují, proto promítla již do projektové dokumentace.
Jako vhodné bylo zvoleno tzv. kompenzační opatření, kdy se na stěnu domu umístí na místo původního zaniklého hnízdiště či úkrytu speciální budky pro netopýry. Toto řešení respektuje pokyny odborníka na tuto problematiku, RNDr. Jiřího Šafáře z České společnosti pro ochranu netopýrů. Na stěnu domu bylo nakonec umístěno celkem 6 netopýřích budek vhodně zakomponovaných do nového ETICS.
Průběh prací bral ohled na život netopýrů

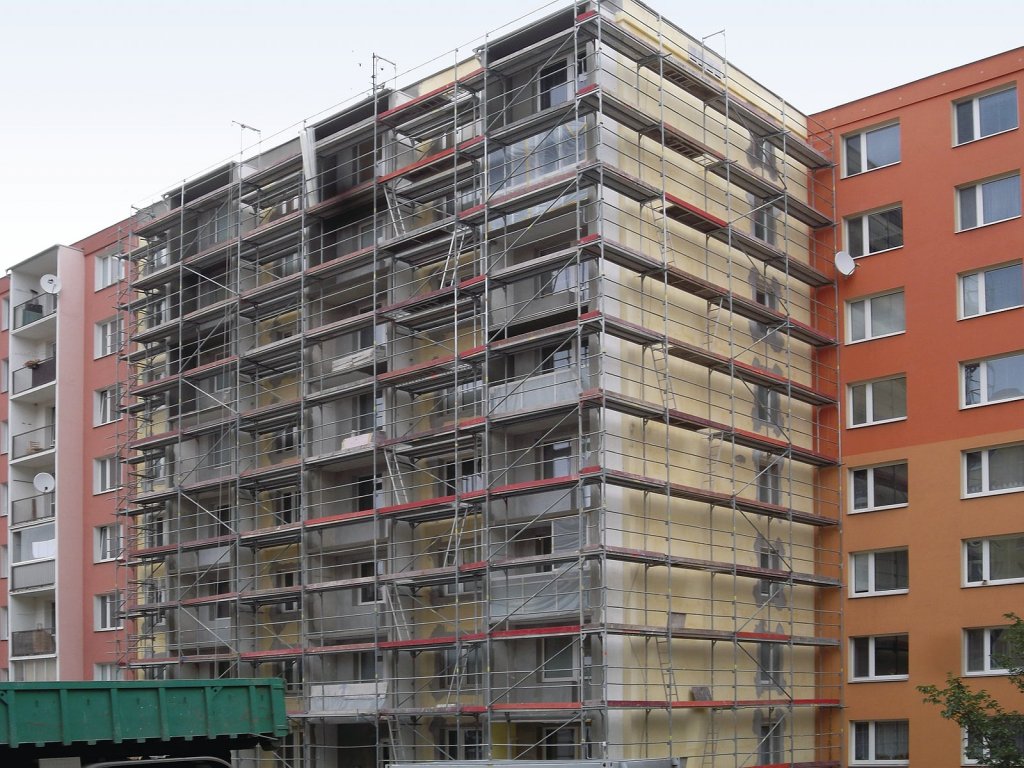

Práce byly zároveň načasovány s ohledem na život netopýrů. Nemohly být tedy realizovány v době výskytu letní kolonie s nelétajícími mláďaty ani během zimování netopýrů. S ohledem na tato fakta byla realizace zateplení zahájena začátkem října a dokončena koncem listopadu. Zatímco realizace zateplení systémem NEW-THERM nebyla pro realizační firmu TRENDEX NOVA žádnou novinkou, premiérou pro montážníky lze nazvat montáž protipožárního nadpraží od HPI-CZ. Na každém okně pracoval maximálně jeden montážník, celkově se pak na stavbě podílelo cca 30 pracovníků. Práce probíhaly dle předem stanoveného harmonogramu bez zásadnějších komplikací.

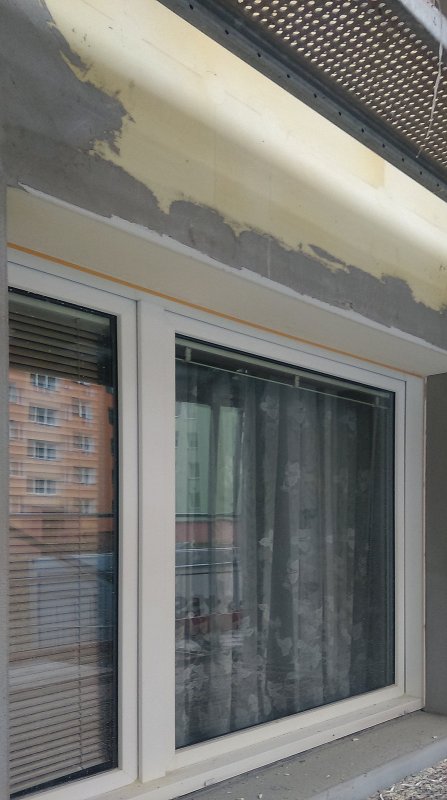

Samotná montáž nadpraží je přitom opravdu nekomplikovaná. Systémová okenní lišta s integrovanou lepicí páskou se lepí na rám okna nebo dveří. Do této lišty se po seříznutí na požadovanou délku zasunují obkladové desky z fenolické pěny nebo pěnového polystyrenu. Okenní lišta má tvar písmene „U”. Pouzdro, do kterého se desky zasunují, je tím pádem pevnější. Navíc skryje i menší nepřesnosti při řezání desek. Hrana okenní lišty se z vnitřní strany ošetří lepicím tmelem, který je součástí systému, což zajistí zpevnění spojení mezi lištou a deskou a zabrání vniknutí vody do U profilu.
„Fenolické desky dodávané společností HPI-CZ jsou výbornou alternativou pro investora, který musí reflektovat na požárně bezpečnostní řešení stavby s ohledem na výšku zateplovaného objektu a s ohledem na zvolený ETICS. V tomto případě byl Systém prefabrikovaného nadpraží nejlepším řešením, který zajistil všechny požadované technické parametry a významně zrychlil montážní práce,” dodává na závěr Petr Minář ze společnosti TRENDEX NOVA.
Více o Systému prefabrikovaného nadpraží na stránkách www.hpi.cz.
