Protipožární systémy JANSEN
Obchodní organizace ALU KÖNIG FRANKSTAHL s.r.o. v Modleticích u Prahy je známá mj. bohatým sortimentem ocelářského zboží, jako je např. bezešvá profilová ocel britského koncernu British Steel, užívaná hojně pro stavební účely, nebo ocelový kostrukční systém JANSEN, o němž je tento příspěvek.
Profilová skupina ECONOMY 50 - atestováno v ČR, profilová skupina ECONOMY 60 Profilová skupina Economy 50 EW 30 je učena pro protipožární dveře a stěny třídy EW. Jedná se o ocelové profily bez přerušeného tepelného mostu, které jsou shodné s profily Economy 50 pro běžné vnitřní dveře a příčky. Na rozdíl od nepožárních konstrukcí se však sklo ukládá do keramických pásků a veškerá těsnění a kování jsou v nehořlavé úpravě. Systém Economy 50 EW 30 umožňuje vyrábět jednokřídlé a dvoukřídlé dveře, boční díly, nadsvětlíky a pevné stěny. Na konci roku 1999 byla úspěšně provedena zkouška stěny s dvoukřídlými dveřmi v PAVÚS ve Veselí nad Lužnicí. Tato zkouška odpovídá posledním změnám norem a vyhlášek pro protipožární konstrukce a vydané klasifikační osvědčení nahradilo dnes již neplatné zkušební protokoly. Provedenou zkouškou byla prokázána požární odolnost EW 30. Velikost dveří je omezena 4,3 m2 pro dvoukřídlé dveře a 2,4 m2 pro jednokřídlé dveře. Uzávěr může být doplněn nadsvětlíkem a bočními díly, přičemž pevné části mohou tvořit max. 1,5 násobek otvíravé části, ale pouze do plochy 6 m2. Velikost jedné tabule skla by neměla překročit 2 m2. V konstrukci lze použít některé z následujících skel: Pyrobelite 7, Promadrat 7, Promaglas 7, Pilkington 7, neprůhlednou výplň.
V roce 2000 jsme provedli zkoušku pevné stěny z profilů Economy 50 a dosáhli jsme odolnosti EW 90. Klasifikační osvědčení nyní zpracováná PAVÚS.
V loňském roce uvedla firma Jansen na trh i 60 mm variantu systému Economy – Economy 60. Z těchto profilů lze vyrobit podobný sortiment požárních uzávěrů jako z profilů Economy 50 s tím, že stavební hloubka profilů je 60 mm.
DVEŘE A STĚNY EI 15 – EI 45
Profilová skupina JANISOL 2 - atestováno v ČR
Profilová skupina Janisol 2 je učena pro protipožární dveře a stěny třídy EI. Jedná se o ocelové profily s přerušeným tepelným mostem. Tvar profilů vychází z nepožárních izolovaných profilů Janisol. Vlastní vlisovaný izolátor je však z jiného materiálu a navíc profily obsahují ve vnitřní dutině protipožární vložky. Sklo se u tohoto systému osazuje do pryžových nehořlavých těsnění. Veškeré další příslušenství jako dorazová těsnění, šroubky pro zasklívací lišty a kování jsou v protipožární úpravě. Z profilů Janisol 2 lze vyrobit jedno- a dvoukřídlé dveře včetně bočních dílů a nadsvětlíků a pevné stěny. Na podzim roku 1999 byla úspěšně provedena zkouška stěny s dvoukřídlými dveřmi v PAVUSu ve Veselí nad Lužnicí. Tato zkouška odpovídá posledním změnám norem a vyhlášek pro protipožární konstrukce a vydané klasifikační osvědčení nahradilo dnes již neplatné zkušební protokoly. Provedenou zkouškou byla prokázána požární odolnost EI 45. Velikost dveří je omezena 6 m2 pro dvoukřídlé dveře a 3,1 m2 pro jednokřídlé dveře. Uzávěr může být doplněn nadsvětlíkem a bočními díly, přičemž pevné části mohou tvořit max. 1,5 násobek otvíravé části, ale pouze do plochy 6 m2. Velikost jedné tabule skla by neměla překročit 2 m2. V konstrukci lze použít některé z následujících skel:
- pro odolnost EI 30 - Pyrobel 12, Promaglas 12, neprůhledná výplň;
- pro odolnost EI 45 - Pyrobel 21, Promaglas 18, neprůhledná výplň;
- pro odolnost EW 60 - Pyrobel 21, Promaglas 18.
DVEŘE A STĚNY EI 60
Profilová skupina JANISOL 3
Profilová skupina Janisol 3 navazuje na profily Janisol 2. Na rozdíl od profilů Janisol 2 je však celá dutina profilu vyplněna protipožární hmotou. Touto úpravou jsme dosáhli zvýšení odolnosti konstrukce až na EI 60. Tento systém zatím není atestován v ČR. Již nyní ale realizujeme požární uzávěry Janisol 3 s jednorázovou atestací PAVÚSem za využití originálních atestů firmy Jansen.
FASÁDNÍ STĚNY SVISLÉ EW 15 – EW 60, EI 15 – EI 30
Profilová skupina VISS TV (svislé) – atestace se připravuje v roce 2001

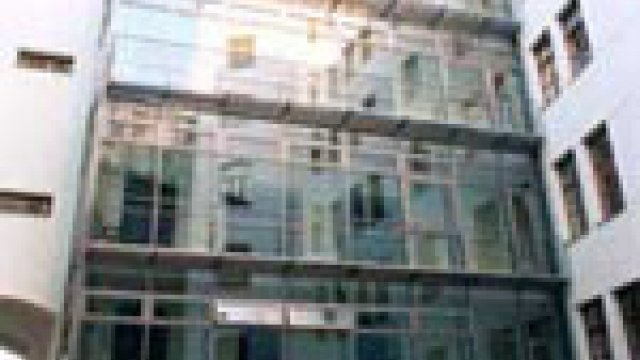

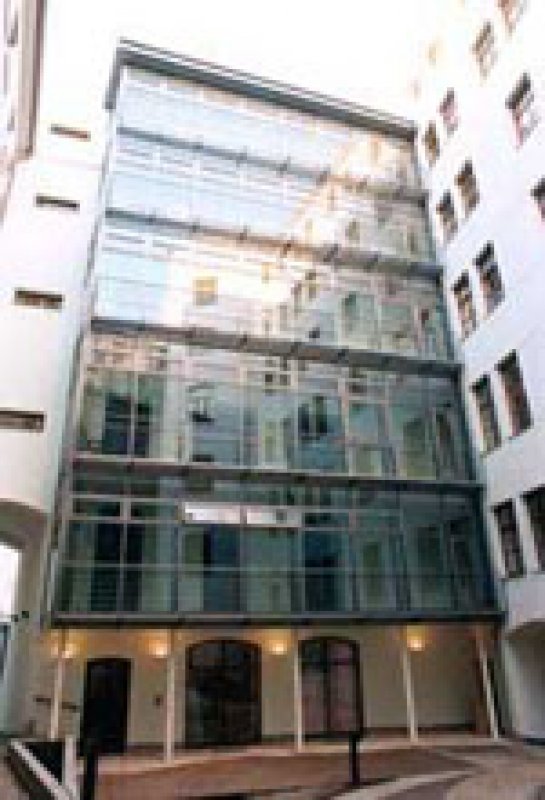

Profilová skupina VISS TV R30/G30 je určena pro protipožární fasádní pláště třídy EW a EI. Vychází z nepožárního systému VISS TV pro izolované zavěšené fasády. Nosné vnitřní ocelové profily jsou zcela totožné v obou systémech, což má velmi příznivý vliv na výslednou cenu protipožární fasády. Stejné zůstávají i vnější krycí hliníkové lišty. Pohledově se tedy nepožární části fasády a protipožární úseky vůbec neliší a pozorovatel tedy nepozná, že fasádní plášť je v některé části protipožární. Vnitřní části fasády jsou však již odlišné. Těsnění jsou z nehořlavých materiálů, plastové kotvy a hliníková přítlačná lišta byly nahrazeny nerezovými prvky. Provedení požární zkoušky v ČR připravujeme na rok 2001. Několik protipožárních fasádních konstrukcí s odolností EW30 i EI30 však již bylo zhotoveno.
FASÁDNÍ STĚNY ŠIKMÉ (SVĚTLÍKY) EW 15 – EW 30
Profilová skupina VISS TV (šikmé)
Tato skupina profilů vychází z fasádního systému VISS TV pro svislé fasády. Změna byla provedena pouze v těsněních. Ta jsou přizpůsobena odvodu vody a kondenzátu v šikmých světlíkových konstrukcích. I když v ČR není zatím tato skupina atestována, na základě jednorázového přepočtu (PavÚs) z originálních protokolů firmy Jansen jsou zhotoveny i šikmé protipožární konstrukce.
Protipožární systémy JANSEN nabízejí kompletní sortiment profilů na různé typy protipožárních uzávěrů všech odolností. Obzvláště výhodné řešení – technicky i cenově - jsou fasádní systémy VISS TV s odolností EW i EI. Výhody jednoho systému se plně projevují i v tom, že všechny typy dveří z profilů Jansen (exteriérové – Janisol, interiérové – Economy 50, požární EI – Janisol 2, požární EW – Economy 50 i 60, bezpečnostní – Economy 50) mají stejné pohledové šířky rámu i křídla dveří.
