Realizace ocelohliníkových fasád – Jansen 2001

  Výhody kombinace oceli a hliníku v prosklených fasádních konstrukcích můžeme nyní představit na konkrétních realizovaných objektech v letošním roce. Nosnost oceli a odolnost hliníku proti povětrnostním vlivům – to jsou některé z důvodů úspěšné aplikace systému Jansen u dále zmíněných objektů. Všechny tyto konstrukce se vyznačují značnou statickou náročností, přičemž z výjimkou příčných rámů světlíku objektu KOC Nový Smíchov nebyly použity žádné přídavné podpůrné konstrukce.

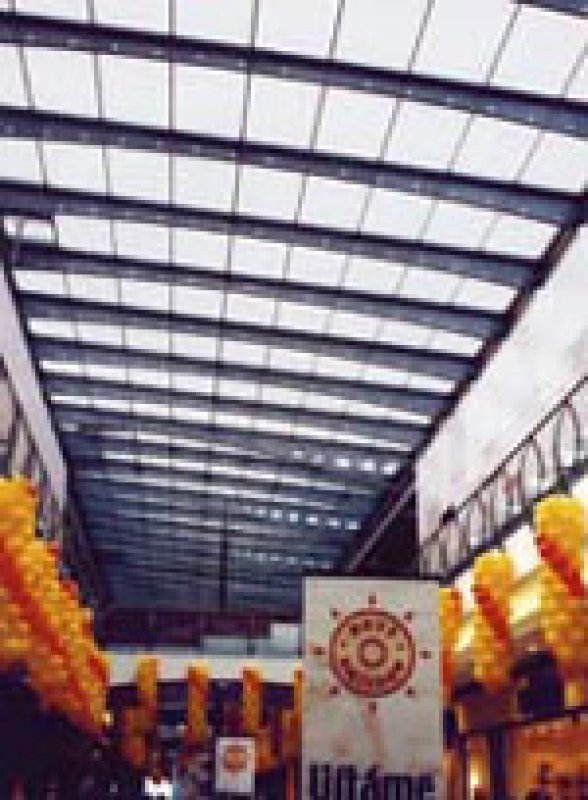

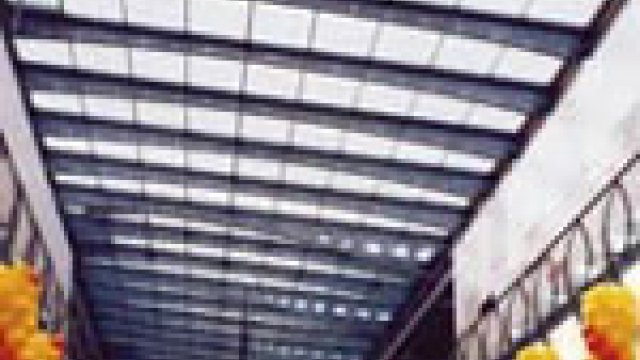

Kulturní a obchodní centrum Praha - Smíchov (KOC), obr. 1
Na zastřešení hlavní pasáže nákupního centra vybral architekt fasádní systém pro světlíková zasklení Jansen VISS TV 1S. Nosnými prvky pasáže dlouhé 209 m a široké 12 m jsou příčné ocelové vylehčené nosníky. Na těchto nosnících je uložena vlastní prosklená konstrukce Jansen. Na rozpon 2,7 m jsou použity zvláštní Linea profily. Jedná se o profily tvaru T, kde pohledová šířka stojiny profilu je pouze 20 mm. To prospívá ke značnému prosvětlení celé pasáže. Zasklení je provedeno polostrukturální s přiznanými lištami v příčném směru světlíku.

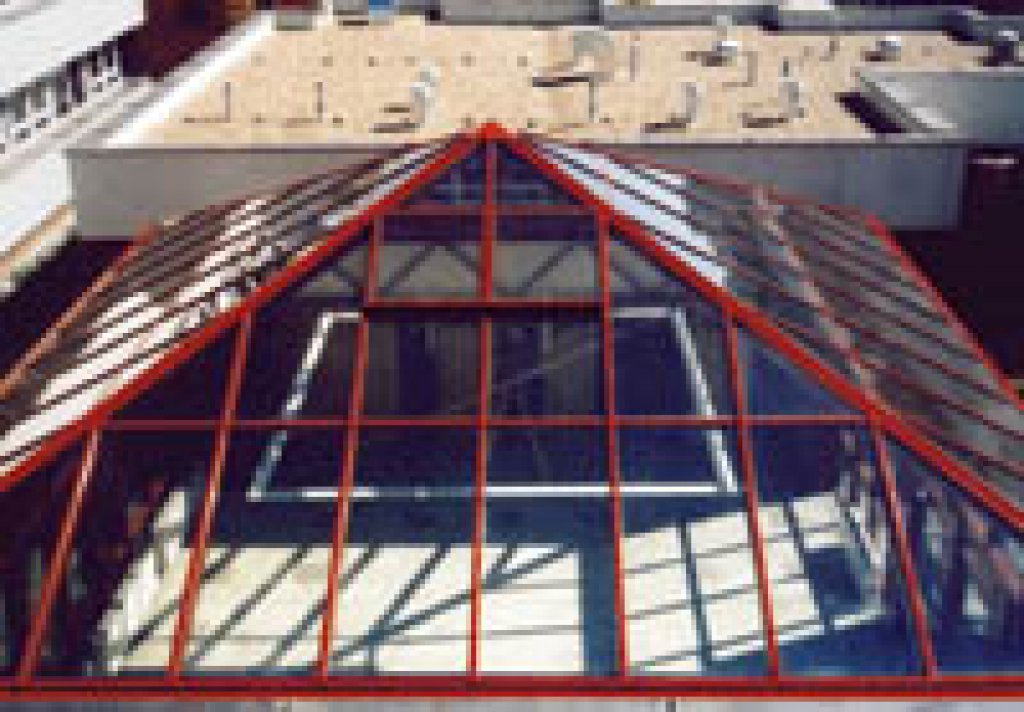

Biologická fakulta v Českých Budějovicích, obr. 2, 3
Záměrem architekta bylo spojení dvou zděných objektů proskleným vestibulem se zastřešením tvaru jehlanu o stranách 10 × 10 m. S fasádním systémem Jansen VISS TV 1 jsme zde uspěli z důvodů návrhu jednoduché vzdušné systémové konstrukce bez nutnosti dalších viditelných ocelových prvků. Pří rozměru 10 × 10 m jsme volili profil 50 × 140 mm. Nárožní profily byly ztuženy pásovou ocelí tak, že pohledově toto ztužení není patrné z exteriéru ani z interiéru.





Parking na letišti v Praze – Ruzyni, obr. 4
U tohoto objektu se realizovala ze systému Jansen VISS TV veškerá opláštění schodišťových a výtahových šachet, včetně fasádního pláště půjčovny automobilů. Díky ocelovým profilům Jansen mohl projektant upustit od přídavných příhradových konstrukcí, které měly sloužit jako podpory hliníkové fasády v jednotlivých podlažích. Mezi konstrukcí schodišťových podest a vlastní fasádou jsme použili pouze subtilní kyvné stojky, které přenášejí vodorovná zatížení. Vlastní tíha fasády je přenášena systémovými profily Jansen až do základů. Bez zajímavosti není ani prosklená stěna půjčovny automobilů. Zde je samonosná fasáda na výšku 6 m, vzdálenosti sloupků jsou 1,8 m. Vše s kotvením pouze na spodní a horní hraně fasády.
