Rozdělovací box jako křižovatka proudění vzduchu v rekuperačních systémech

Na základě dlouhodobé praxe s výrobou plochého potrubí malých průřezů pro bytové větrání dodává společnost TECH-TRADE velké množství rozdělovacích boxů a koncových prvků na český i zahraniční trh. Technologické vybavení umožňuje produkci široké škály provedení dle individuálních požadavků a přání zákazníků. Často se jedná o produkty se specifickými technickými detaily, které tvoří jedinečné firemní know-how.

Rozdělovací boxy se v počátcích bytového větrání vyráběly minimálně, dnes tvoří nedílnou součást dodávek.

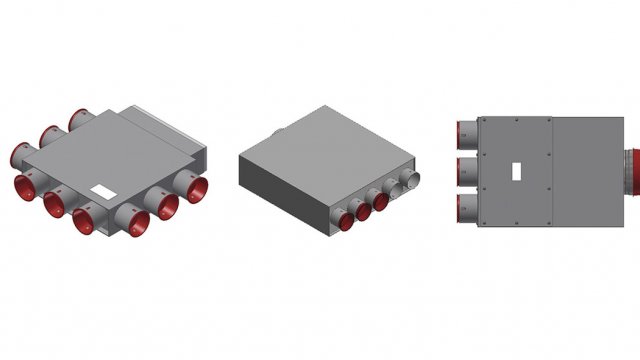

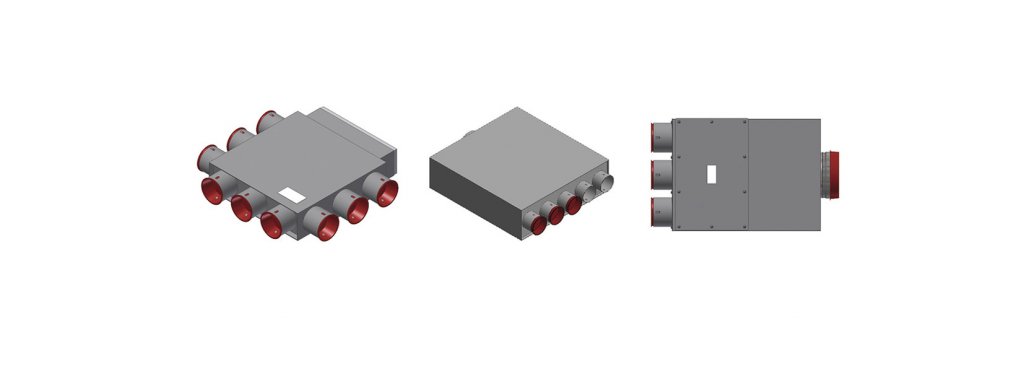

Rozdělovací boxy

Slouží pro rozvod vzduchu ve VZT zařízeních, zejména rekuperačních systémech pro bytové větrání. Hlavní tahy přiváděného a odváděného vzduchu usměrňují do několika proudů, které jsou rozdělovány do jednotlivých větví dle požadovaného průtoku. Přirozeně vznikající hluk způsobený prouděním vzduchu v rozvodech lze tlumit použitím vnitřních izolací. Box je možno osadit zaslepovací deskou, která je zaměnitelná za další vývody, případně slouží jako revizní vstup pro servis.

Rozdělovací boxy se liší počtem a umístěním hrdel, která jsou zpravidla kruhového průřezu. Nevyužitá hrdla lze snadno zaslepit plastovými dekly. Rozměry hrdel se pohybují v průměru mezi cca 62–92 mm, přívodní hrdla pak dle typu jednotky mezi 125–160 mm. Přístrojové vybavení umožňuje provádět měření fyzikálních parametrů výrobků.

Rozdělovací boxy jsou vyráběny z pozinkovaného plechu, záslepky z plastu a izolace většinou z umělé hmoty na bázi PUR pěny.

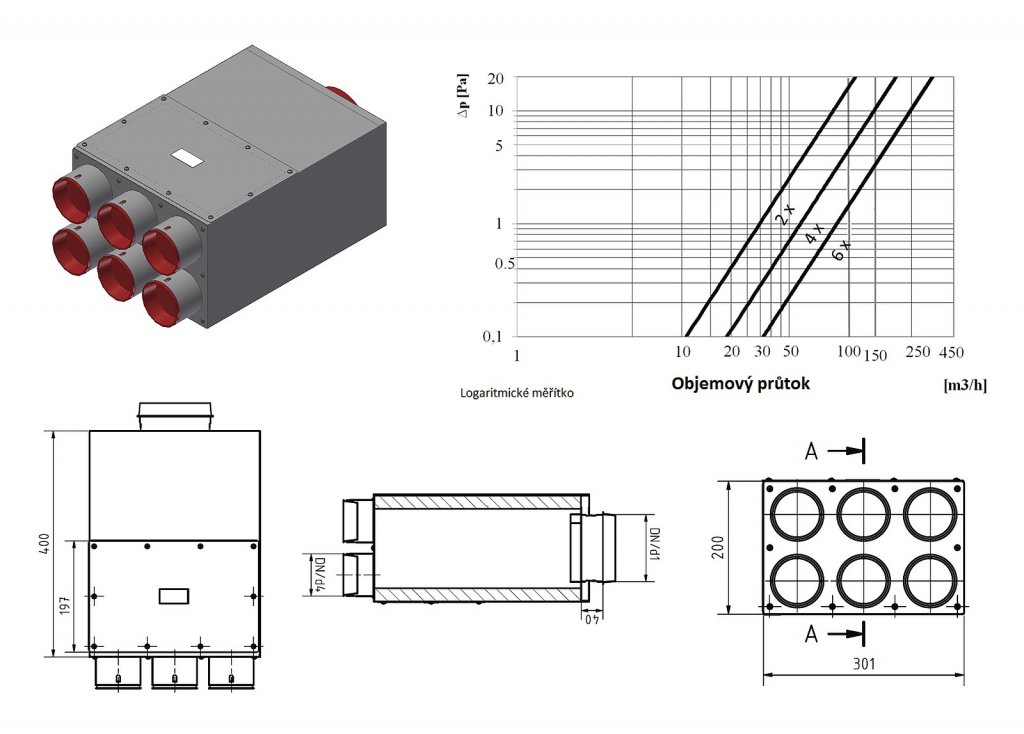

Rozdělovací boxy se liší rozměry, počtem a průměry hrdel, izolací, možností osazení dalšími hrdly atd. Lze je doplnit i o regulaci průtoku vzduchu přímo na rozdělovacím boxu.

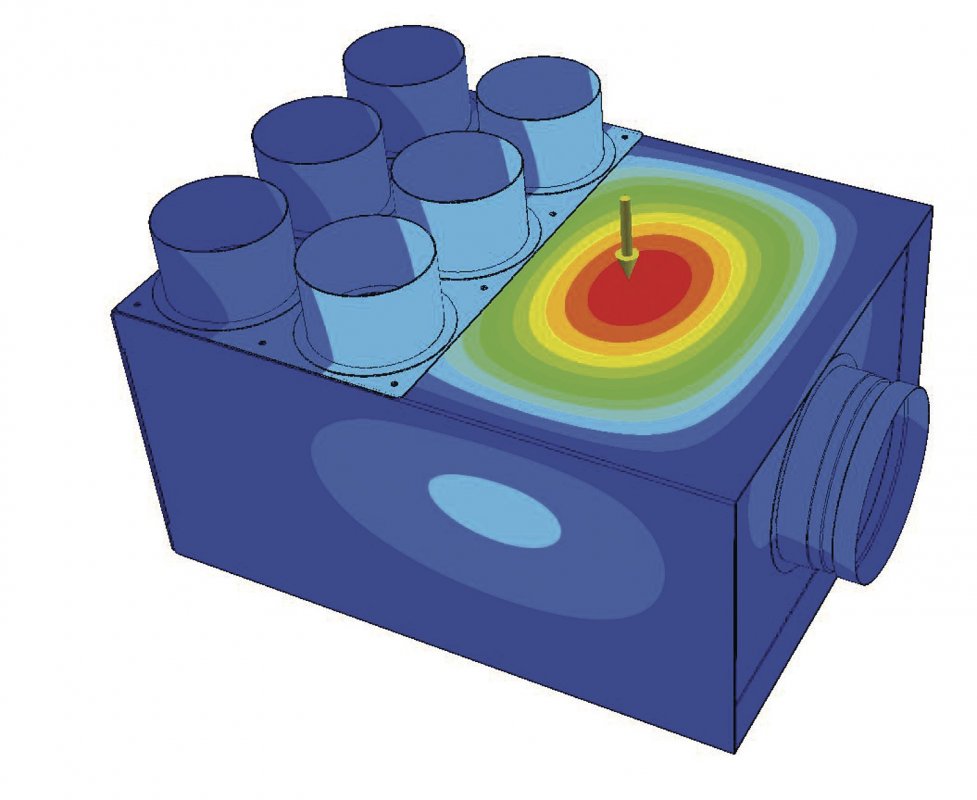

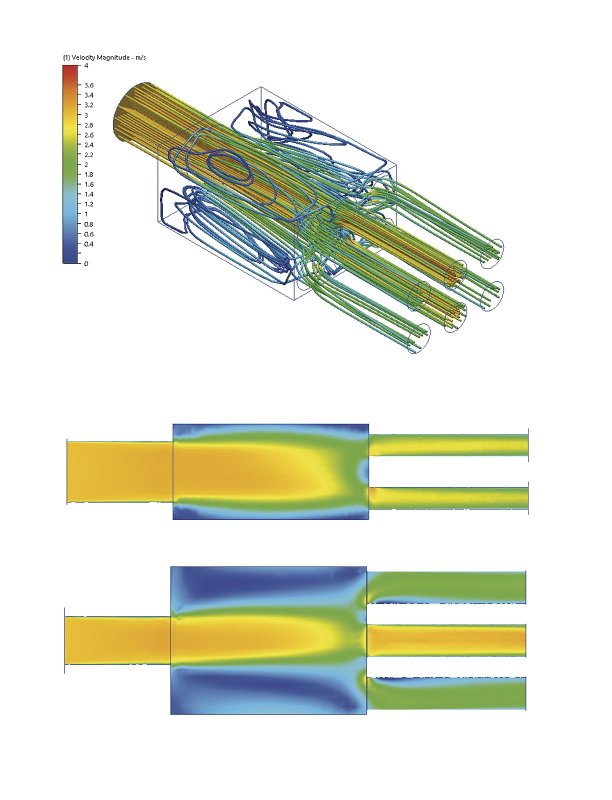

Technické vlastnosti jsou ověřovány na základě pevnostních výpočtů a simulací. Používá se simulace proudění vzduchu pro optimalizaci konkrétního technického řešení a tvarů prvků.

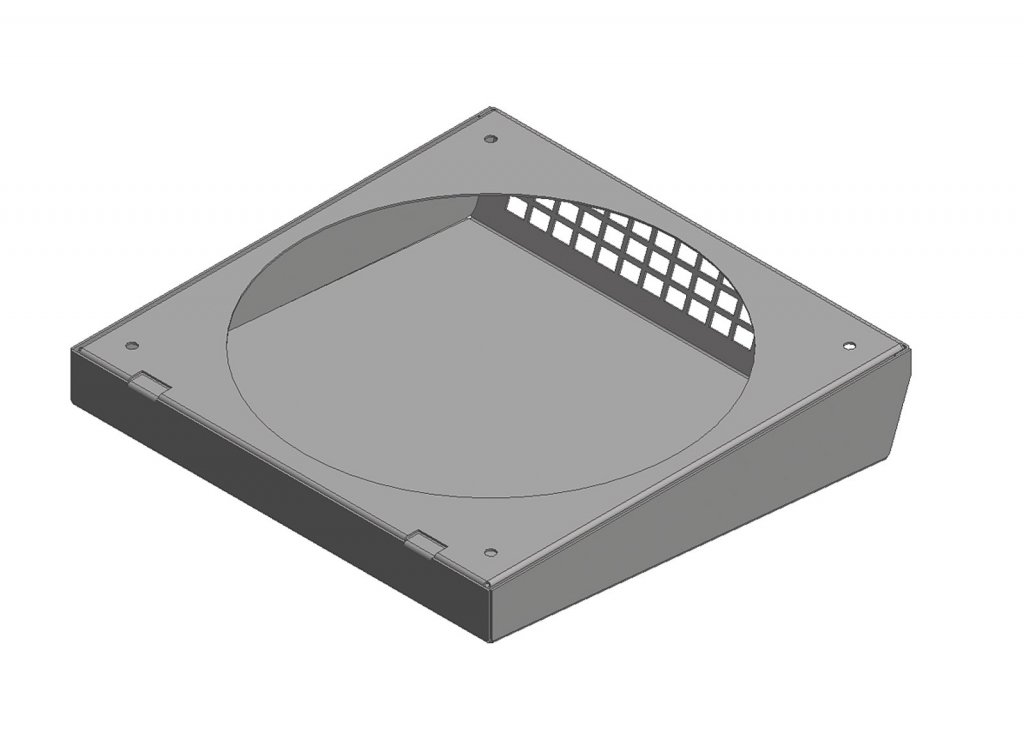

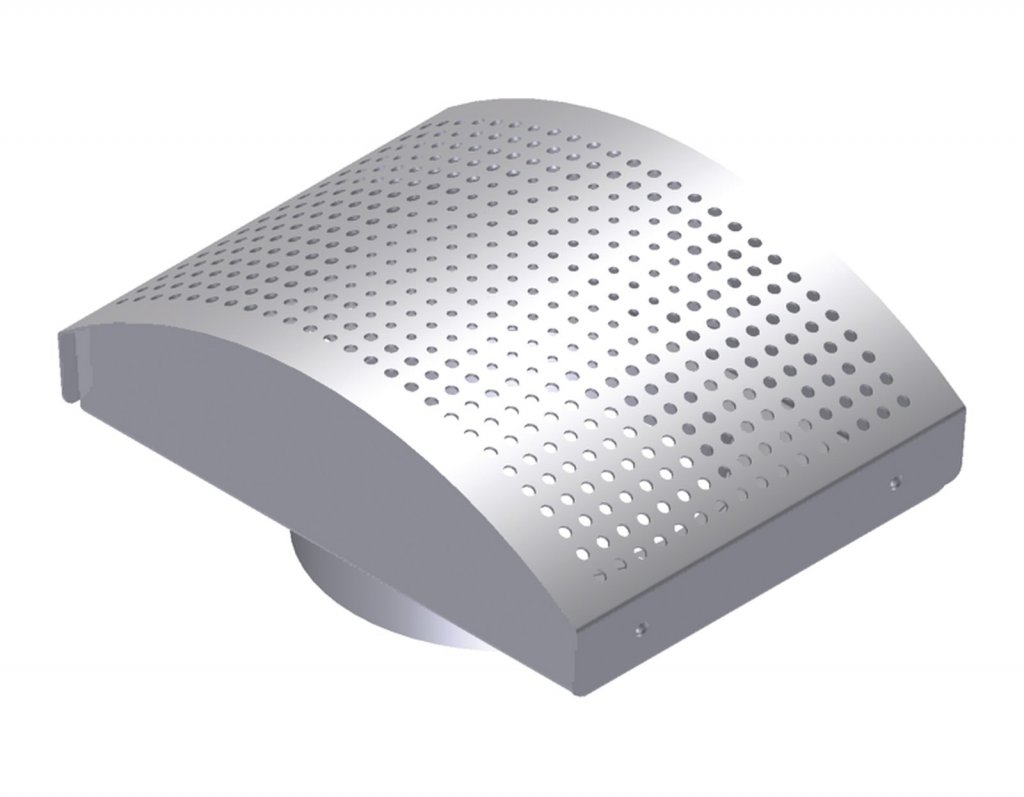

Koncové prvky

Častým požadavkem jsou pohledové montáže. Proto jsou koncové prvky konstruovány na základě designových návrhů s podporou technických výpočtů v programech Inventor, Solidworks a Autodesk Simulation CFD. Jsou vyráběny v různých materiálových mutacích a povrchových úpravách.

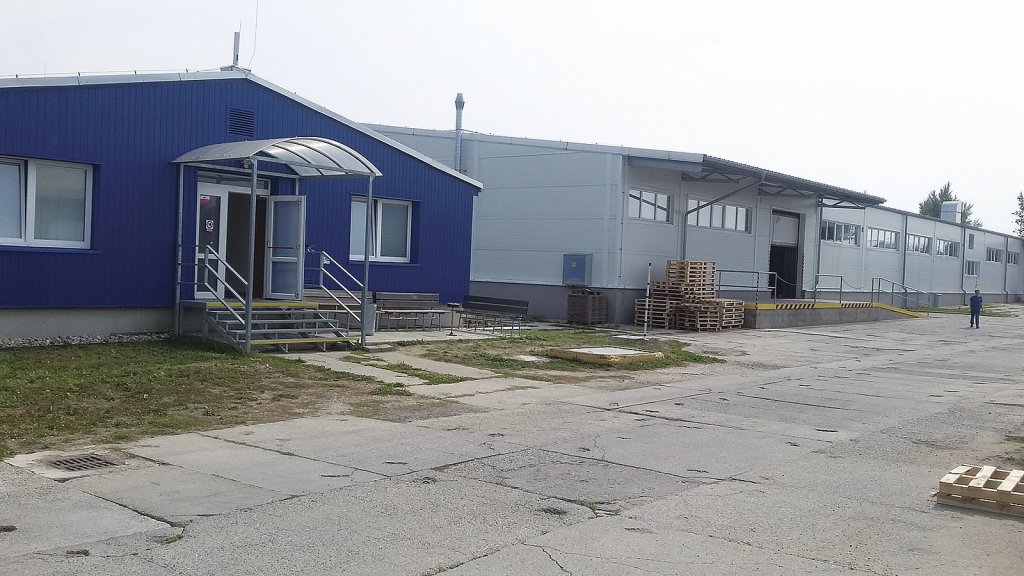

Charakteristika společnosti TECH-TRADE

Zpracovává tenké plechy a plechy do tloušťky 8 mm. Zaměřuje se zejména na výrobu:

• bytového potrubí WRL,
• atypických výrobků,
• kruhového VZT potrubí,
• hranatého VZT potrubí.

Kromě běžného pozinkovaného plechu dodává TECH-TRADE výrobky z plechů:

• nerezových,
• černých,
• hliníkových,
• měděných,
• titanzinkových.

Společnost TECH-TRADE působí na trzích EU již více než 20 let. Je finančně stabilní. Zakládá si na vysokém standardu kvality, krátkých dodacích lhůtách, flexibilitě, kontinuálním výzkumu a vývoji.

Výrobní a obchodní strategie firmy a profesionální tým spol. TECH-TRADE umožňuje vyrábět a vyvíjet širokou škálu produktů dle specifických požadavků a individuálních zadání zákazníků. Při spolupráci se zákazníkem vznikají unikátní řešení šitá na míru.

Pro více informací využijte uvedených kontaktů nebo webových stránek www.tech-trade.cz.
