Skener CYRAX 2500. Novinky Laser Alignment.
CYRAX 2500 - revoluční technologie měření ve 3D Skener CYRAX 2500 představuje zcela nový přístup k pořizování prostorových informací pro projektování, zaměřování skutečného stavu objektů, výpočet kubatur, zaměřování těžko přístupných a nebezpečných ploch a získávání podkladů pro 3D simulace. 3D laserové skenování je založeno na principu měření tranzitního času průchodu laserového paprsku od přístroje k objektu a zpět. Laserový skener snímá v určitém zorném poli tzv. »mračno bodů«. Je to v podstatě mřížka bodů, která má pravidelné úhlové rozestupy. U každého bodu »mračna« je známý směr a vzdálenost od přístroje, takže známe i jeho prostorovou polohu. Software, kterým je skener řízen, disponuje modelovacími funkcemi, které jsou specializované právě na »mračna bodů«. Výsledkem je pak vektorový 3D CAD model, který je možné převést do formátu DGN (MicroStation) nebo DWG, DXF (AutoCAD).
Skener CYRAX 2500 představuje zcela nový přístup k pořizování prostorových informací pro projektování, zaměřování skutečného stavu objektů, výpočet kubatur, zaměřování těžko přístupných a nebezpečných ploch a získávání podkladů pro 3D simulace.
3D laserové skenování je založeno na principu měření tranzitního času průchodu laserového paprsku od přístroje k objektu a zpět. Laserový skener snímá v určitém zorném poli tzv. »mračno bodů«. Je to v podstatě mřížka bodů, která má pravidelné úhlové rozestupy. U každého bodu »mračna« je známý směr a vzdálenost od přístroje, takže známe i jeho prostorovou polohu. Software, kterým je skener řízen, disponuje modelovacími funkcemi, které jsou specializované právě na »mračna bodů«. Výsledkem je pak vektorový 3D CAD model, který je možné převést do formátu DGN (MicroStation) nebo DWG, DXF (AutoCAD).
Firma Cyra Technologies Inc. byla založena v roce 1993 ve městě Oakland v Kalifornii. V roce 1995 byl vyprodukován první prototyp laserového skeneru. Předchůdce současného modelu CYRAX 2400 vyvinutý koncem roku 1998 získal v letech 1998 – 2000 řadu mezinárodních ocenění za mimořádný přínos k rozvoji nových technologií. Cyra Technologies Inc. byla v roce 2000 zakoupena firmou Leica Geosystems a následujícího roku bylo otevřeno zastoupení pro Evropu ve městě Rijswijk v Holandsku, mimochodem v budově pobočky Leica Geosystems. V první polovině roku 2001 byl uveden na evropský trh inovovaný model CYRAX 2500. GEFOS a.s. nabízí tento produkt od ledna 2002.

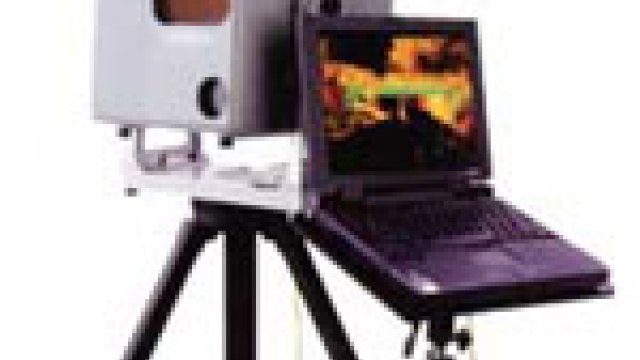

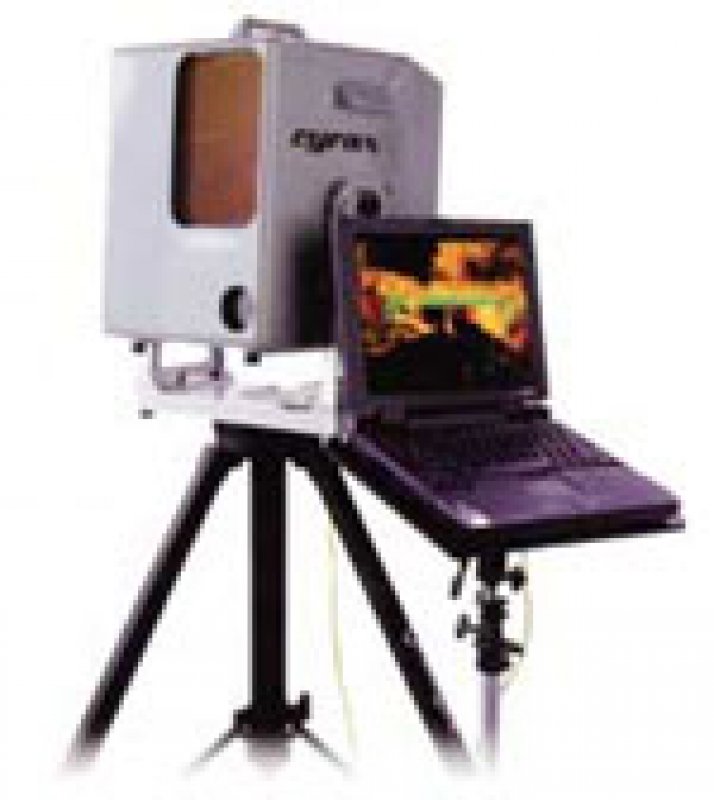

CYRAX 2500 snímá zájmovou scénu rychlostí až 1000 bodů/s s minimální vzdáleností mezi sousedními body 0,25 mm (pro vzdálenost 50 m od přístroje). Zorné pole je maximálně 40o × 40o. Střední chyba v prostorové poloze zaměřených bodů je ±6 mm v rozsahu 1,5 – 50 m od přístroje. Navazující CAD software CYCLONE zajišťuje přímo při měření spojování a geometrickou orientaci jednotlivých scén, následné modelování ploch a objektů na základě pořízených »mračen bodů« (s přesností ±2 mm) a export modelu ke konečnému zpracování v uživatelském software. Práci s »mračny bodů« lze však také provádět přímo v prostředí AutoCAD nebo MicroStation v aplikaci Cyclone – CloudWorx.
CYRAX 2500 představuje ucelený komplet výkonného senzoru a navazujícího CAD software včetně dalšího příslušenství a programových aplikací. Obchodní a servisní zázemí společnosti Leica Geosystems garantuje regulérní podmínky prodeje a zkušenosti ze zhruba 200 celosvětově realizovaných instalací jsou důležité pro vysokou provozní kvalitu produktu. První instalace skeneru v ČR byla realizována v lednu 2002. Technologie představuje zásadní přínos pro projekční práce a veškeré měření ve 3D.
Novinky Laser Alignment
Renomovaná americká firma Laser Alignment Inc. je již více než rok součástí koncernu Leica Geosystems. Během této relativně krátké doby došlo k výrazné modernizaci téměř celého sortimentu vyráběné laserové techniky. Na trh byl uveden nový sklonový laser Javelin určený k řízení stavebních strojů, rotační laser LB-900 pro vytyčování horizontální i vertikální roviny, rotační laser RUGBY 100 a tři detektory laserového paprsku RE-pro, RE-mini a RE-basic.
Automatický sklonový laser Javelin umožňuje vytváření roviny skloněné podle dvou os v rozsahu ±20 % (model Javelin-s ±50 %). Komfortní obsluhu zajišťuje rozměrný displej a přehledná klávesnice. Rozsah samourovnání je ±5o. Rychlost rotace je nastavitelná (až do 1200 ot./min.), stejně jako citlivost systému na sílu větru. Javelin-s umožňuje navíc automatické nastavení pracovní osy a vytyčování úhlů v rozsahu 180o. Tyto lasery jsou ideálními přístroji pro řízení zemních strojů (dozer, grader, rypadlo). Laserový paprsek je detekován výškovým čidlem umístěným na pracovní části stroje a odchylka od požadované výšky je vyhodnocována buď vi-zuálně strojníkem nebo řídicí jednotkou, která provádí korekce tlaku na příslušných hydraulických válcích zcela automaticky.
Pro vytyčování horizontální i svislé roviny při běžných aplikacích stavební praxe je určen rotační laser LB-900. Je vybaven samourovnáváním (±5o), nejsou tedy potřeba klasické stavěcí šrouby. Viditelný rotující paprsek je možné manuálně sklápět podle dvou os v rozsahu ±10 %. Další paprsek vysílaný směrem vzhůru slouží pro vytyčování kolmice. Rychlost i směr rotace, a také skenovací úhel jsou uživatelsky nastavitelné.

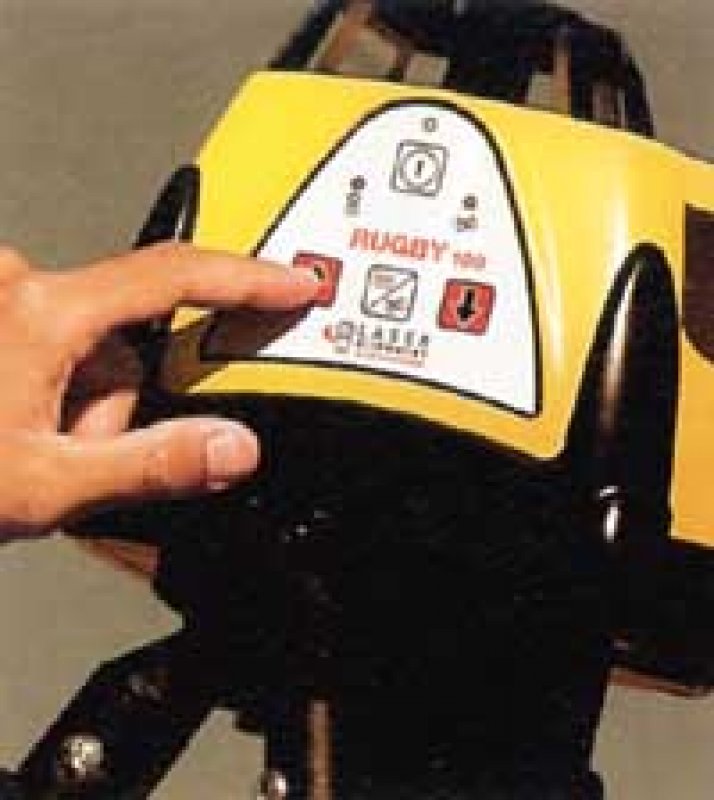

Nejnovějším přírůstkem do nabídky Laser Alignment je rotační laser RUGBY 100. Je určen pro vytyčování horizontální roviny a roviny skloněné podle jedné osy (manuálně ±10 %). Urovnává se automaticky v rozsahu ±3o a má viditelný paprsek.
Pro přesnou detekci laserového paprsku byly vyvinuty tři nové ruční přijímače RE-pro, RE-mini a RE-basic. Liší se svým určením (interiér či exteriér), citlivostí detekce, typem displeje a možností upevnění na lať.
