Správné odvětrání – pohoda v práci i doma

Problematika správného větrání bytů, kanceláří i výrobních hal je velmi často podceňována, v některých případech dokonce zcela opomíjena. Je nutné si uvědomit, že pobyt člověka v nedostatečně větraných prostorách ovlivňuje nejen fyzickou pohodu a pracovní výkon člověka, ale především jeho zdraví.

Existuje mnoho faktorů, ovlivňujících mikroklima bytů, a tím i pohodu bydlení; správně vyprojektovaná a instalovaná ventilační zařízení mohou řadu těchto vlivů odstranit nebo silně potlačit.

Obchodní firma ELEKTRO-IMPORT JABLONEC s.r.o. působí na českém trhu již 10 let. Firma má výhradní zastoupení následujících německých výrobců: firma Fränkische - elektroinstalační trubky – ohebné, pevné, žárově zinkované; firma Jung - spínače, zásuvky, stmívače, snímače pohybu; firma Kaiser - elektroinstalační krabice pod omítku, do dutých stěn, do betonu; firma Mennekes - průmyslové zásuvky a vidlice; firma Maico - ventilátory a příslušenství.

V tomto článku je věnována pozornost výrobkům firmy Maico. Produkty této světoznámé firmy si našly pevné místo na českém trhu, a to jak v oblasti průmyslové vzduchotechniky, tak především v oblasti bytového odvětrávání. Firma Maico získala v roce 1986 certifikát dle ISO 9001.

Obecně o odvětrávání

Dosažení pohody prostředí v bytě je základní podmínkou spokojeného bydlení. Pohoda prostředí v bytě je souborem mnoha faktorů působících na jeho uživatele – teplota, vlhkost, kvalita vnitřního ovzduší, akustická pohoda a světelná pohoda. Tyto faktory (vyjma světelné pohody) jsou přímo či nepřímo ovlivněny funkcí větrání bytu. Faktory související jsou systémy vytápění a tepelně-technické vlastnosti konstrukce budovy.

Základní úkoly ventilace

1. Zajistit přívod čerstvého vzduchu.
2. Odvádět škodliviny, pachy a prach.
3. Odvádět vodní páry.
4. Ochlazovat místnost pomocí venkovního vzduchu.
5. Ohřívat místnost.
6. Využívat odpadní teplo z odpadního vzduchu.
7. Čištění vzduchu při použití filtrů.
8. Zvyšování produktivity práce vytvořením lepšího pracovního prostředí.

Požadavky na ventilaci

1. Dostatečný objem přiváděného vzduchu.
2. Rovnoměrné rozdělení vzduchu v místnosti.
3. Provoz bez průvanu.
4. Provoz bez přenosu hluku.
5. Hospodárný provoz díky pečlivému projektu, montáži a uvedení do provozu.

Bytové větrání (odvětrávání vnitřních bytových místností)

Stojí za to upozornit na skutečnost, že v panelových domech žije dnes více než 3 miliony osob. Velice neutěšeným lze nazvat současný stav centrálního odvětrání bytových jader: cca 30 % odvětrávání nefunguje z důvodů poruchy nebo poškození ventilátorů a dalších zhruba 30 % je vypnuto z důvodu hlučnosti či špatné funkce. Jedná se tedy o nezanedbatelnou část obyvatel ČR, kteří žijí v nedostatečně větraných bytech. Vezmeme-li v úvahu, že špatné větrání má za následek vznik plísní, nezdravého klimatu, nepohody, bolesti hlavy, únavy, ale i poruchy zdraví – stojí za to se přinejmenším zamyslet nad problematikou řešení správného odvětrávání bytů a domů.

Větrací systémy

Větrací systémy se dělí dle způsobu výměny vzduchu na:

• systémy s přirozeným větráním;
• systémy s nuceným větráním.

Další dělení systémů s nuceným větráním:

• centrální odvětrávání – společná ventilační jednotka pro více bytů;
• individuální odvětrávání – každý byt má svůj ventilátor.


Dále bude věnována pozornost způsobu nuceného individuálního odvětrávání bytů. Jedním z velmi vhodných způsobů odvětrávání vnitřních místností je individuální jednopotrubní odsávací systém. V tomto případě má každý uživatel v bytě umístěný jeden či více ventilátorů a odsávaný vzduch je odváděn do centrálního sběrného potrubí. Předpokladem tohoto řešení je funkční těsnící zpětná klapka u každého ventilátoru.

Uvedený odvětrávací systém se skládá z jednotlivých ventilátorů, vzduchovodů a odpadního potrubí opatřeného výfukovou hlavicí nebo krytem výfukového otvoru.
   Instalací tohoto zařízení do vnitřních místností bytu (koupelny, WC) je v souvislosti s netěstnostmi dveří a oken zajištěno větrání celého bytu.

Hlavní předností těchto systémů je jejich jednoduchost, malé nároky na prostor, relativně nízké pořizovací náklady a snadná instalace do nových i rekonstruovaných budov.
   Ze zkušeností s provozem odvětrávání v bytových jádrech u nás doporučujeme použití tohoto zařízení všude tam, kde mohou plnit požadované parametry větrání. Důvodem jsou negativní postoje k technickým zařízením v panelových i v činžovních domech, které vedou k nešetrnému zacházení a devastaci, obzvláště slouží-li tato zařízení »všem«.

Zde je důležité ještě podotknout, že lidé neznalí problému často řeší odvětrání koupelen a WC ve vícepodlažních domech nákupem laciných axiálních ventilátorů. Takto instalovaný axiální ventilátor je nejen dosti hlučný (až 60 dB), ale co je horší - funkčnost tohoto ventilátoru je velice nízká. Nárůstem tlakové ztráty v dlouhém potrubí a tvarovkách klesá objemový průtok vzduchu na minimum. Proto je použití malých i středních axiálních ventilátorů v těchto případech zcela nevhodné.

Jednopotrubní odsávací systém firmy MAICO

Firma MAICO nabízí jednopotrubní odsávací podtlakový systém, určený speciálně pro odvětrávání vnitřních koupelen, kuchyní, spižíren, WC atd. Systém funguje na principu přirozeného přívodu venkovního vzduchu a nuceného odvodu vzduchu odpadního. Dokonalé proudění vzduchu zabezpečují ventilátory, které nasávají vnitřní vzduch a vytváří v bytě mírný podtlak. Přívod vzduchu předpokládáme okenními a dveřními netěsnostmi, (v případě těsných plastových oken je nutné použít přívodní elementy - mřížky, průvětrníky, atd.).

Tento systém je vhodný nejen pro nově budované domy, ale též pro rekonstrukce bytových jader v panelových domech i ve starší zástavbě. Jedná se o zařízení s vysoce výkonným radiálním ventilátorem, které je dodáváno ve dvou variantách, přičemž u obou variant jsou ventilátory o výkonu 60 m³/hod nebo 100 m³/hod:

• Nástěnná montáž - označení ER - AP

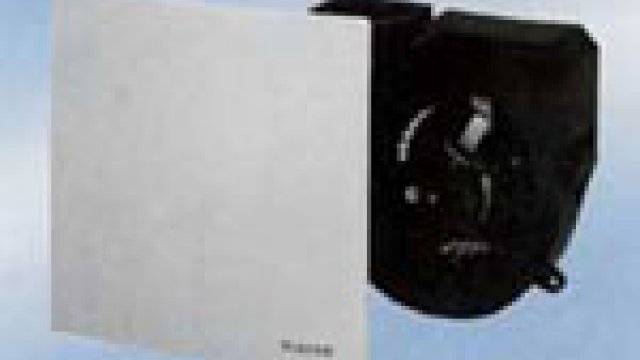

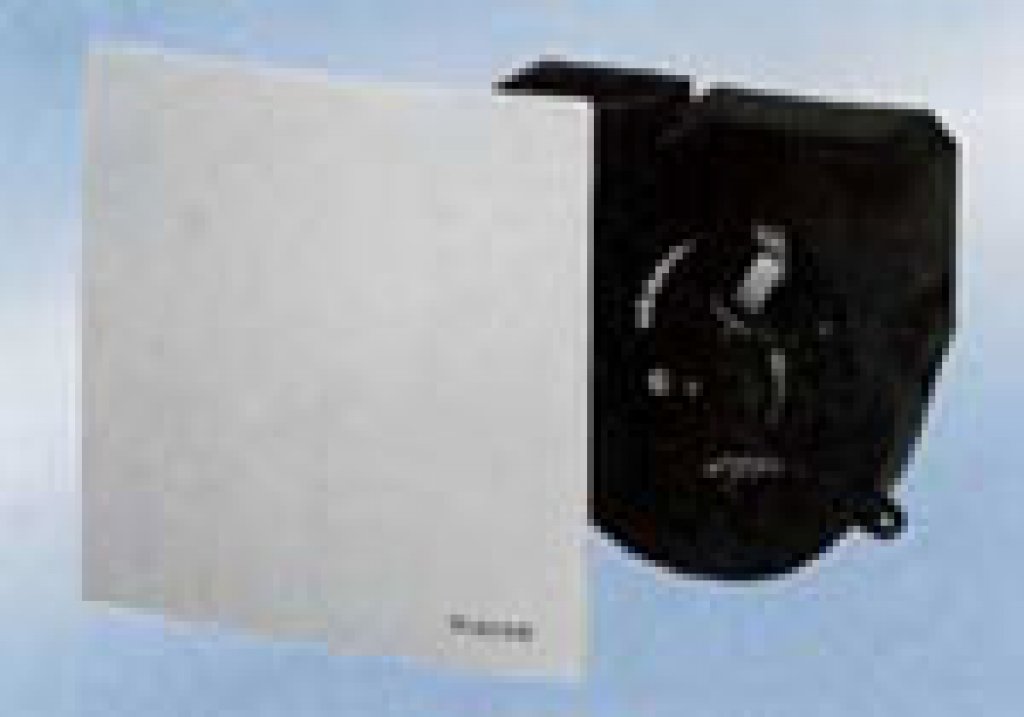

• Zapuštěná montáž - označení ER

Vzhledem k dosažitelnosti vysokého tlaku - až 258 Pa - lze ventilátory použít až do 20ti podlažních budov.

Dále je uveden stručný přehled základních údajů tohoto zařízení:

• krytí IP 45 - možnost montáže v zóně 1 sprchových koutů;
• maximální hlučnost 36 - 40 dB - vhodné i pro klidové místnosti;
• minimální příkon 9 - 30 W (dle typu zařízení);
• velmi jednoduchá montáž v libovolných polohách (u zapuštěné montáže je možno odsávat ze dvou místností současně - typ ER 100).

Kromě standardního provedení nabízí firma MAICO ventilátory s vestavěným časovým spínačem - označení »VZ«, fotobuňkou »F«, hygrostatem »H« nebo spínačem polovičních otáček »G«. Všechny varianty jsou opatřeny těsnou zpětnou klapkou, vybrané typy pak protipožární zpětnou klapkou. Uvedené typy zařízení značně zvyšují komfort a oblast použití tohoto systému.

Firma MAICO nabízí dále široký sortiment příslušenství k jednopotrubnímu odsávacímu systému:

• stropní protipožární přepážky typů BSD, BA;
• ohebné hliníkové hadice typu AFR;
• střešní výústky typu DH;
• dveřní větrací mřížky typu MLK;
• regulátory otáček, dveřní spínače, atd.

Na vyžádání lze zaslat bližší údaje (katalogy, ceník) včetně software pro návrhy a výpočty.

Uvedený způsob je komplexním řešením problematiky odvětrávání vnitřních koupelen a WC, především u vícepodlažních budov. Instalací tohoto zařízení získá zákazník funkční, bezpečný a designově velmi vkusně řešený sanitární »doplněk« hygienických a ostatních prostorů.

Další sortiment firmy MAICO

Kromě výše uvedeného jednopotrubního odvětrávacího systému firma nabízí široký sortiment výrobků.

1. Malé domovní ventilátory: malé axiální ventilátory o průměru 100 – 150 mm, lze umístit do stěny i do stropu, vhodné pro odvětrávání WC a koupelen.
2. Rekuperační systémy: zařízení pro řízené větrání nízkoenergetických a pasivních domů s využitím tepla z odpadního vzduchu, možnost dodání včetně tepelného čerpadla vzduch – vzduch.
3. Okenní a nástěnné ventilátory: axiální ventilátory pro odvětrávání kuchyní a větších místností.
4. Axiální ventilátory nástěnné, potrubní, střešní a kanálové: ventilátory o průměru 200 až 1000 mm, vhodné pro odvětrávání průmyslových hal.
5. Stropní ventilátory, topné ventilátory: povalové ventilátory pro dokonalé promísení vzduchu v místnosti, ventilátory pro vytápění větších místností a průmyslových hal.
6. Poloradiální potrubní ventilátory.
7. Speciální ventilátory do prostředí s nebezpečím výbuchu: ventilátory určené do prostředí s nebezpečím výbuchu (zóna 1 a 2).
8. Příslušenství: široký sortiment příslušenství: klapky, mřížky, talířové ventily, regulátory otáček, vlhkoměry, termostaty, atd.

Firma ELEKTRO-IMPORT se pravidelně zúčastňuje výstav AMPÉR, AQUATHERM a dle uvážení dalších oblastních a speciálně zaměřených výstav.

Doufáme, že výše uvedený článek Vám alespoň částečně přiblížil oblast větrání, hlavně pak bytového. Přestože ve srovnání s ostatními obory stavebnictví (vytápění, elektroinstalace, atd.) stojí v projektech většinou na posledním místě, je to právě správné větrání, které v zásadní míře ovlivňuje pohodu bydlení a zdraví člověka.
