SUPERMASTER 23E, 28E, 24SE a 30SE - Plynový nástěnný kotel pro vytápění a ohřev užitkové vody

Společnost HERMANN prostřednictvím svého zástupce v ČR dodává několik typových řad plynových nástěnných kotlů. Jednu typovou řadu, která je poměrně hodně žádaná na našem trhu, tvoří kombinované kotle s označením »SUPERMASTER«.

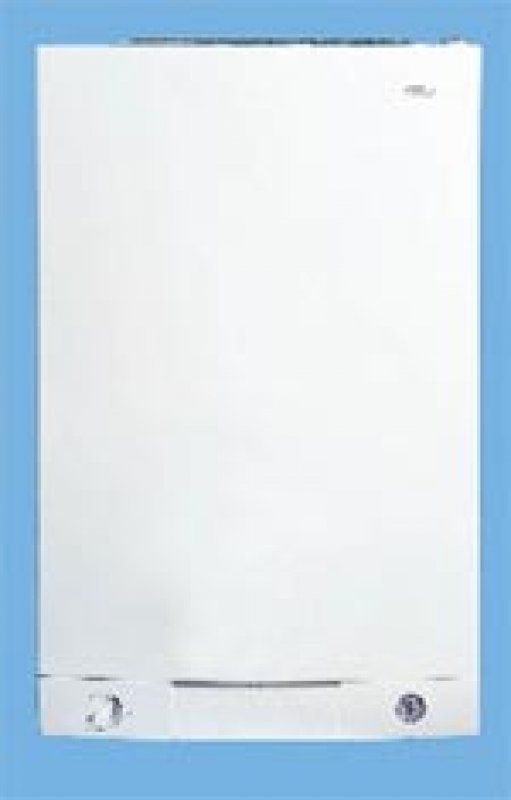

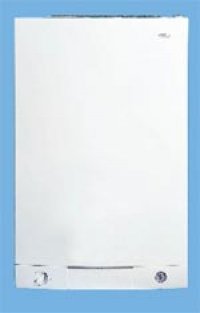

Svým velice elegantním a sympatickým vzhledem mohou být instalovány v bytových prostorech, především v koupelnách, kuchyních, ale i do užitných prostor rodinných domků, jako např. do sklepa, dílny či pracovny. Vzhledem k tomu, že tento spotřebič má vestavěný zásobník užitkové vody, je koncipován tak, aby nezabíral mnoho místa (rozměr výška 900 mm × šířka 600 mm × hloubka 430 mm). Nástěnné kotle »SUPERMASTER« jsou dodávány na náš trh v provedení s odtahem spalin do komína (označení »E«), i v provedení s nuceným odtahem spalin – TURBO (označení »SE«).

Výkon jednotlivých kotlů je přizpůsoben umístění a je možno ho nastavit v rozmezí od 8,8 kW do 24,4 kW u verze s označením 23E a 24 SE. Dále od 11,0 kW do 27,8 kW respektive do 29,5 kW u verze s označením 28 E, respektive 30 SE. Ohřev užitkové vody je zabezpečován u kotlů »SUPERMASTER« 60-ti litrovým zásobníkem se spirálovou předávací plochou.

Uvnitř je zásobník včetně předávací plochy dvojnásobně vakuově smaltovaný, což je vysokou zárukou kvality; firma HERMANN poskytuje na spotřebič až 5 let záruční doby.

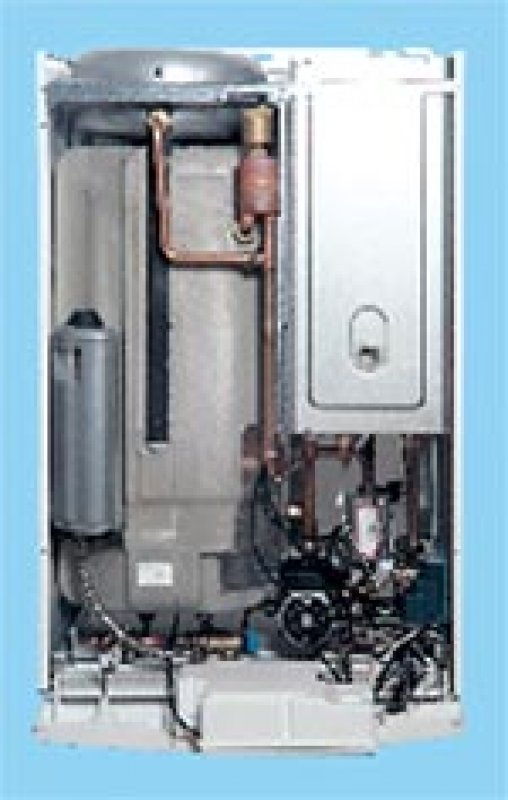

Na spodní straně je osazen přírubou, jež je těsněna gumovým těsněním a přichycena 6-ti šrouby. Na přírubě je instalován vypouštěcí ventil TUV, magnéziová tyč, přívod studené vody a výstup teplé užitkové vody. NTC čidlo snímající teplotu užitkové vody a řídící správný chod kotle při jejím ohřevu, je umístěno v jímce uvnitř ohřívače. Na vstupu užitkové vody do zásobníku je již nainstalován filtr pro odstranění nečistot, pojistný ventil o otvíracím přetlaku 8 bar (800 kPa) se zpětnou klapkou, dále vyrovnávací expanzní nádržka o objemu 2 l, která zabezpečuje eliminaci všech prudkých změn tlakových či teplotních a zamezuje odkapávání pojistného ventilu. Toto zařízení je automaticky instalováno do všech kotlů označených SUPERMASTER. Teplotu užitkové vody je možno nastavit v rozmezí od 30 °C do 65 °C. Teplota nastavená uživatelem je zabezpečována systémem M.T.M., který upravuje teplotu TUV vycházející ze zásobníku na nastavenou hodnotu. Tímto se vyhneme nepříjemným změnám výstupní teploty TUV, ke kterému dochází u ostatních kotlů při střídání průtokových množství TUV.

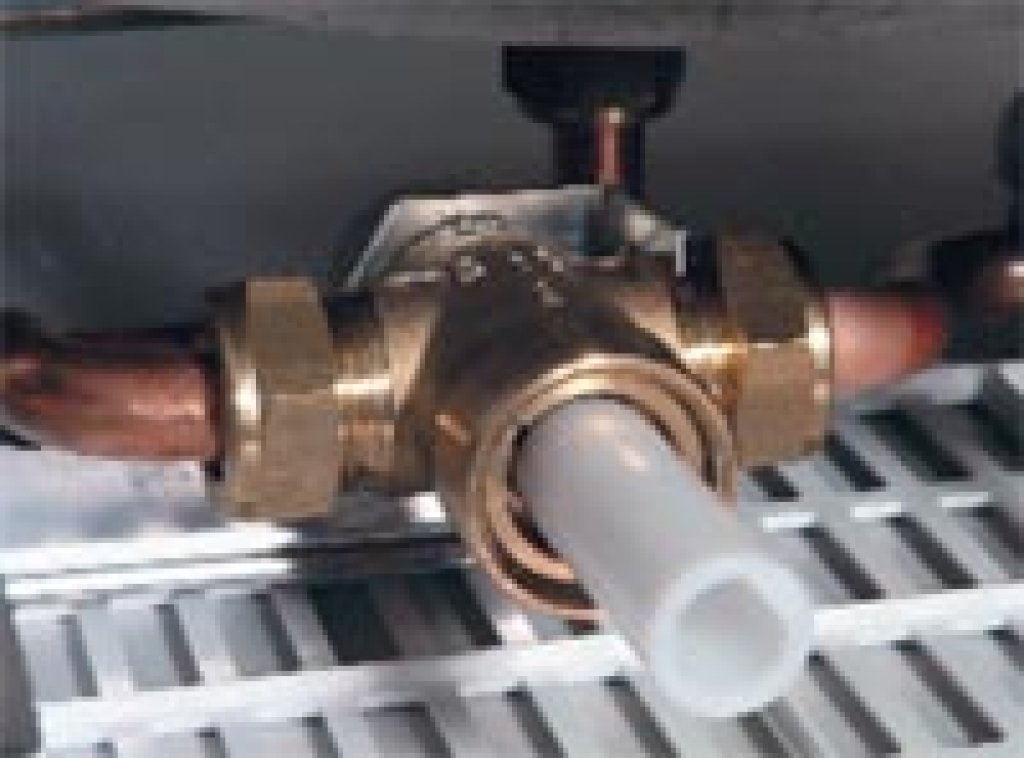

Speciální systém M.T.M. je patentem společnosti HERMANN. Je proveden ze směšovacího ventilu instalovaného na výstup užitkové vody ze zásobníku. Tento ventil precizně mixuje užitkovou vodu, čímž zabezpečuje přesně uživatelem nastavenou teplotu TUV. Teplota TUV je vždy konstantní, při každém požadavku. Tato stálost zabezpečuje velký komfort kotle SUPERMASTER. Na výstupním potrubí užitkové vody ze zásobníku je připojen malý ventil a stejně tak i na opačné vstupní straně do zásobníku. Při používání teplé užitkové vody je velmi přesně regulováno nastavení vstupního ventilu. Samostatné nastavení ventilu je Společnost HERMANN prostřednictvím svého zástupce v ČR dodává několik typových řad plynových nástěnných kotlů. Jednu typovou řadu, která je poměrně hodně žádaná na našem trhu, tvoří kombinované kotle s označením »SUPERMASTER«.prováděno ručně podle požadavku teploty užitkové vody, ostatní přesné udržování teploty i při změnách průtoku je řízeno velmi citlivým wax termostatickým ventilem. Wax ventil velmi rychle redukuje jakékoli kolísání teploty TUV (snížení či zvýšení), okamžitě tuto teplotu vody stabilizuje a to mnohem více než ostatní kotle.

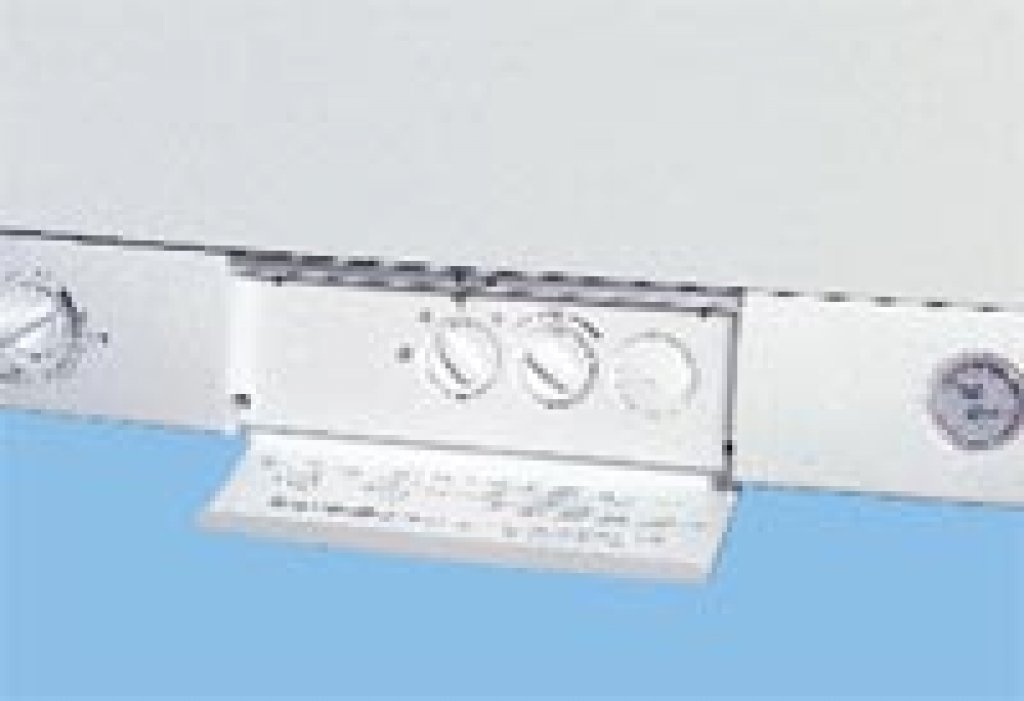

Pro výrobu spotřebičů bylo použito kromě již osvědčených materiálů a částí také mnoho nejmodernějších komponentů tepelné techniky, které se používají v oblasti výroby plynových kotlů. Celý kotel je řízen pomocí mikroprocesoru, jenž je zabudován do hlavní elektronické desky. Aktuálně vyhodnocuje podmínky provozu a upravuje režim všech funkcí kotle. Díky instalovanému mikroprocesoru je možno kotel ovládat pomocí dálkového ovládání, na které je možno volit všechny funkce jako na ovládacím panelu. V případě použití více topných okruhů s vlastním prostorovým termostatem je možno použít zónové připojení jednotlivých okruhů, které si zapíná spotřebič podle požadavku jednotlivých okruhů, nezávisle na sobě.
Pro měření množství emisí ve spalinách je kotel vybaven funkcí »KOMINÍČEK«, která toto měření umožňuje bez jakýchkoli problémů. Na plynovém přívodním potrubí je instalován plynový ventil SIT včetně modulátoru, který společně se zapalovací elektronickou deskou CVI řídí zapalování a kontrolu plamene na hořáku. Primární výměník topné vody je vyroben z mědi a je opatřen povrchovou úpravou ekologicky nezávadnou hliníkovou barvou na bázi vody. Teplotu vody řídí NTC čidla instalovaná na výstupních potrubích z výměníků, která zároveň ovládají pomocí elektronické desky modulátor zajiš.ující plynulé modulování plamene hořáku při funkci na vytápění i ohřevu TUV.

Rozsah teploty topné vody je možno nastavit na 30 – 80 °C nebo, pokud máme instalován nízkoteplotní systém, je možno rozsah nastavení na topné vodě upravit na 25 – 45 °C. Bezproblémový chod kotle i pro případ úplného uzavření cirkulace otopné vody v systému zajiš.uje instalovaný BY-PASS, který je možno podle potřeby uzavřít avšak jen v případě, pokud nemáme na všech otopných tělesech instalovány termostatické hlavice. Dostatečné množství topné vody v systému zajiš.uje tlakový spínač, který nedovolí uvést kotel do provozu pokud nebude tlak topné vody vyšší než 0,4 baru (40 kPa). V případě nestandardní funkce kotle je tento stav signalizován LED-diodou instalovanou na vrchním krytu kotle, což přispívá k jednodušší identifikaci servisního stavu pro servisního technika.

Třícestný ventil, který mění funkce vytápění a ohřevu TUV, je přestavován pomocí elektromotoru. Elektromotor je řízen z hlavní elektronické desky mikroprocesorem, který neustále kontroluje správnou funkci celého spotřebiče. Je samozřejmostí, že ohřev užitkové vody je upřednostněn před vytápěním.

Nedílnou součástí je expansní nádoba topného systému o objemu 10 litrů, pojistný ventil o otevíracím přetlaku 3 bary (300 kPa), tlakový spínač, který zabrání provozu spotřebiče při nedostatku topné vody v systému. Elektrické krytí je zabezpečeno stupněm IPX 4D, pro připojení elektrické sítě a prostorového termostatu je již předinstalována kabeláž.

Plynový nástěnný kotel »SUPERMASTER « dokazuje svou spolehlivostí, tichostí, úsporou energie a jednoduchostí obsluhy, že i teplo může být nejen ekonomické, tedy úsporné, spolehlivé a bezpečné, ale i elegantní a tiché.
