Švédská tepelná čerpala vzduch-voda
Tepelná čerpadla Regulus CTC jsou ekonomická a ekologická zařízení, velmi oblíbena pro své vysoké topné faktory při nízkých venkovních teplotách. Pro jejich efektivní využití byla navržena kompaktní jednotka EcoEI, která v sobě skrývá prakticky celou kotelnu, zajišťuje vytápění i přípravu teplé užitkové vody a pomocí inteligentního regulátoru optimálně řídí topný systém celého domu s maximálním využitím tepelného čerpadla.
Jedná se tedy o zařízení, které je schopno samostatně pokrýt potřebu tepla pro vytápění i přípravu teplé vody pomocí vzduchového tepelného čerpadla CTC EcoAir a vlastních elektrických topných těles. Nespornou výhodou je bezproblémové připojení dalších zdrojů energie, například slunečních kolektorů nebo teplovodní krbové vložky.
Inteligentní řízení

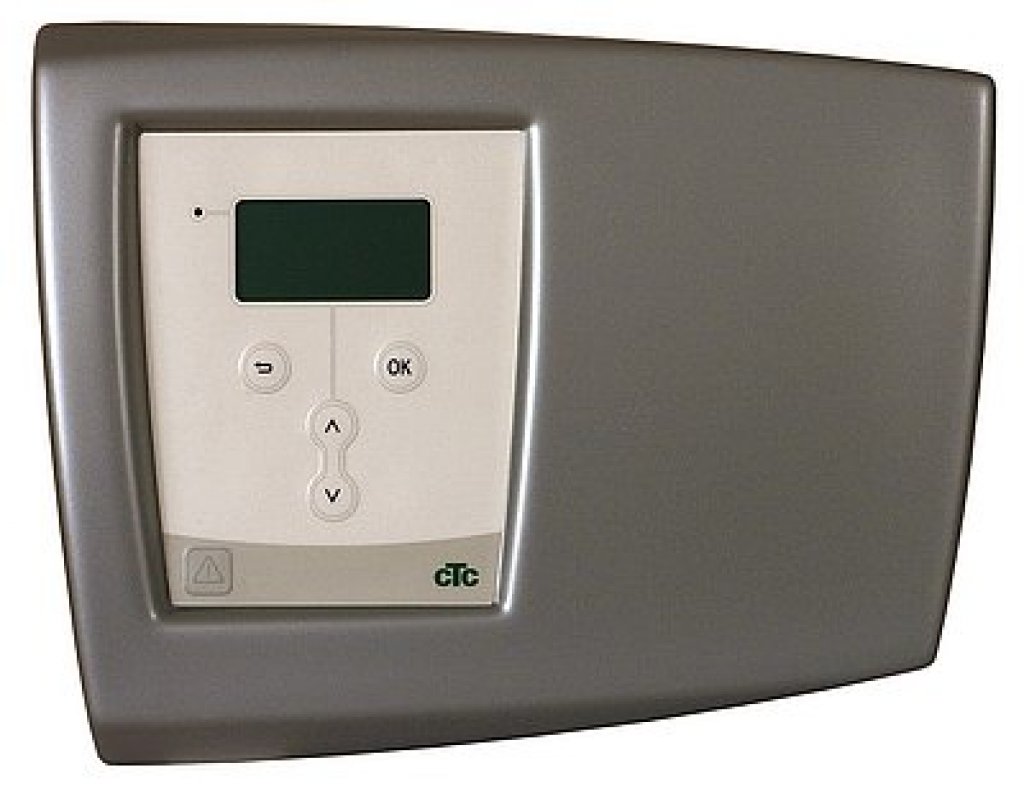

Systém je řízen mikroprocesorovou regulací s velkým displejem a jednoduchým ovládáním. Vytápění domu je řízeno ekvitermní regulací dle venkovního i pokojového čidla s možností časového programování i okamžitého manuálního zvýšení či snížení nastavené teploty. Systém je osazen speciálním čtyřcestným ventilem, který řídí výstupní teplotu do topného systému a zároveň řídí odběr topné vody z akumulační nádrže buď pouze ohřáté tepelným čerpadlem, nebo zajišťuje její směšování s vodou předehřátou elektrickou topnou tyčí v horní části nádrže pro dosažení vyšší výstupní teploty při maximálním využití tepelného čerpadla.
Regulátor komunikuje obousměrně s tepelným čerpadlem a řídí všechny jeho funkce. Pro spojení s tepelným čerpadlem CTC slouží komunikační linka. Na displeji lze zobrazit aktuální provozní hodnoty tepelného čerpadla i topného systému a je možné tepelné čerpadlo kontrolovat a nastavovat.

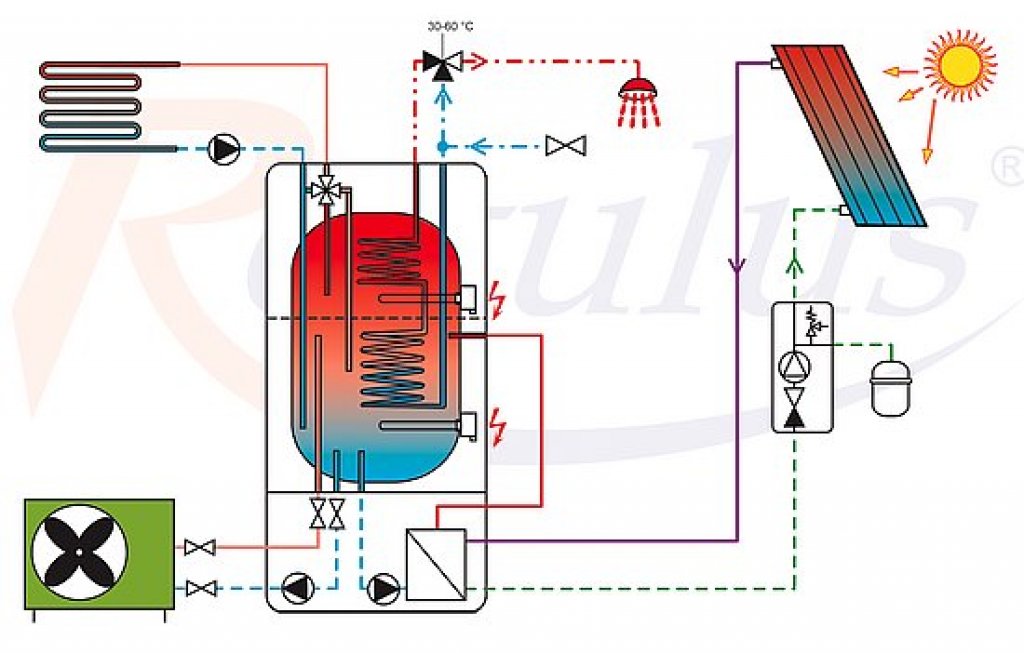

EcoLogic nabízí 12 základních schémat zapojení topného systému, včetně akumulační nádrže, přípravy teplé vody a ohřevu bazénu. Může řídit i nízkoteplotní topné systémy se směšovacím ventilem (např. podlahové či stěnové topení). Regulátor je osazen paměťovou kartou, na kterou průběžně zapisuje provozní hodnoty a umožňuje je zpětně vyhodnotit. Připojení GSM modulu umožňuje ovládat regulátor na dálku zasíláním SMS.
Regulátor je také vybaven snímači proudu hlavního jističe domu, průběžně měří proud procházející všemi fázemi hlavního jističe a dle potřeby redukuje odběr elektrické energie pro vytápění.
| venkovní teplota (°C) | tepelná ztráta domu (kW) | výkon TČ kW) | příkon TČ kW) | výkon el. těles (kW) | teplota topné vody (°C) |
| -15 | 13,0 | 5,7 | 2,8 | 7,3 | 50 |
| -10 | 11,1 | 6,7 | 2,8 | 4,4 | 47 |
| 0 | 7,4 | 8,6 | 2,7 | 0,0 | 39 |
| 7 | 4,8 | 10,2 | 2,7 | 0,0 | 34 |

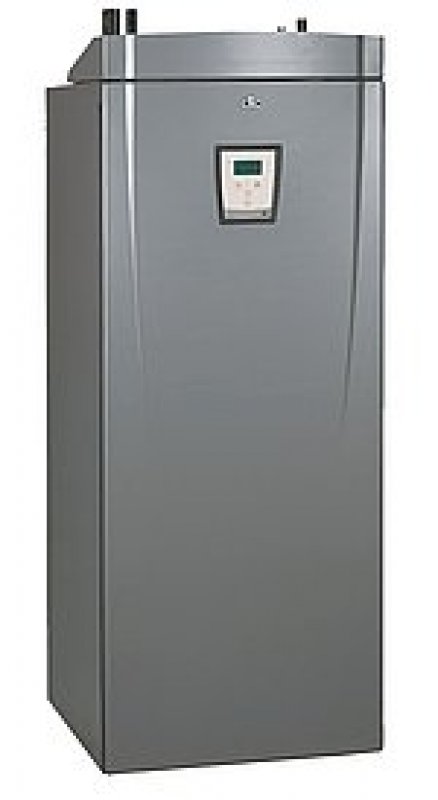

Vnitřní jednotka

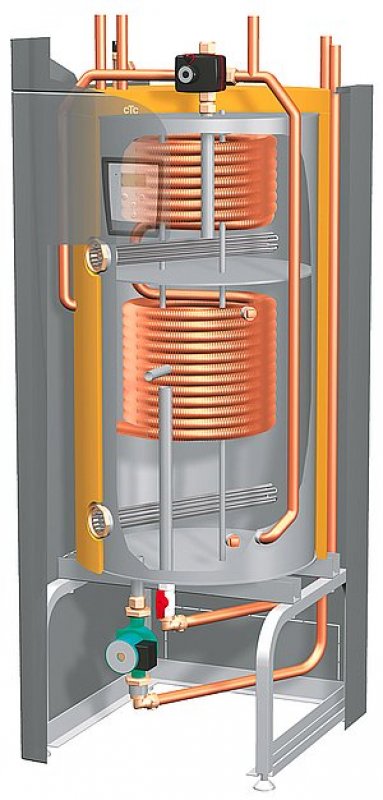

Jednotka EcoEl/AKU zajišťuje optimální rozvrstvení teploty (stratifikaci), které je vhodné pro práci tepelného čerpadla a solárního systému na nejnižších teplotách, kdy je jejich účinnost největší. Přesná regulace spíná v případě potřeby elektrická topná tělesa po malých krocích, tím zajišťuje komfort vytápění i teplé vody bez zbytečného plýtvání energií.
Akumulační nádrž je opatřena polyuretanovou izolací a elegantním opláštěním, nádrž lze umístit přímo ke stěně, protože veškeré vývody jsou koncentrovány v její horní části. Nádrž je také vybavena pojistnými ventily, oběhovým čerpadlem pro tepelné čerpadlo, speciálním čtyřcestným směšovacím ventilem topné vody včetně pohonu. Může být i dodatečně osazena deskovým výměníkem s oběhovým čerpadlem pro využití sluneční energie.

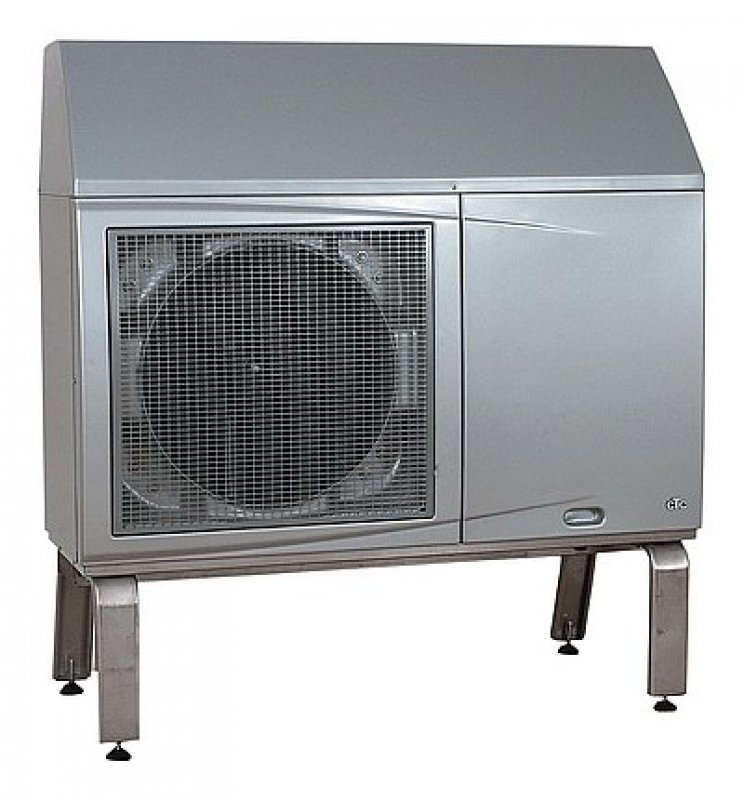

Samostatná tepelná čerpadla
Tepelná čerpadla CTC EcoAir lze využívat i samostatně bez vnitřní jednotky EcoEl/AKU, například jako doplněk do již instalovaného topného systému s kotlem na tuhá paliva a akumulační nádrží. Maximální výstupní teplota z tepelného čerpadla je 55 °C.
| teplota vzduchu / výstup TČ | EcoAir 107 | EcoAir 111 | ||
|---|---|---|---|---|
| 2 °C/35 °C | Výkon | kW | 6,6 | 9,1 |
| Příkon | kW | 1,91 | 2,5 | |
| Topný faktor | - | 3,45 | 3,6 | |
| -7 °C/35 °C | Výkon | kW | 5,35 | 7,4 |
| Příkon | kW | 1,78 | 2,35 | |
| Topný faktor | - | 3 | 3,15 | |
| 2 °C/50 °C | Výkon | kW | 6,25 | 8,5 |
| Příkon | kW | 2,31 | 3,27 | |
| Topný faktor | - | 2,7 | 2,6 | |
| -7 °C/50 °C | Výkon | kW | 5,2 | 7,05 |
| Příkon | kW | 2,12 | 3,07 | |
| Topný faktor | - | 2,45 | 2,3 | |
| Hlučnost normální/snížené otáčky | Vzdálenost 1 m | dB(A) | 58/52,5 | 59,5/54,5 |
| Vzdálenost 15 m | dB(A) | 38/34,5 | 38/35 | |
| Rozměry a hmotnost | Šířka | mm | 1190 | 1190 |
| Výška | mm | 1040 | 1280 | |
| Hloubka | mm | 407 | 407 | |
| Hmotnost | kg | 105 | 140 | |
Každé tepelné čerpadlo je standardně vybaveno soft startérem, který omezuje maximální proud při startu kompresoru.
