SYMPATIK BJ-EQ pro regulaci a měření tepla v bytech

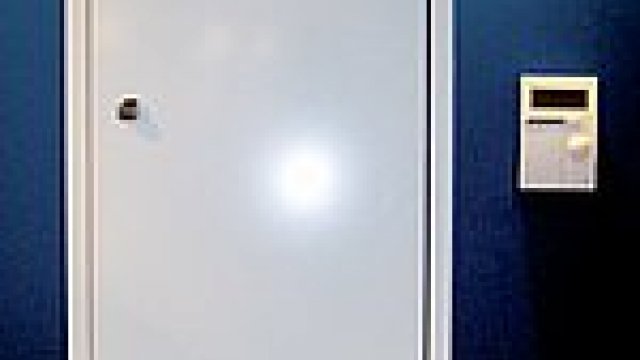

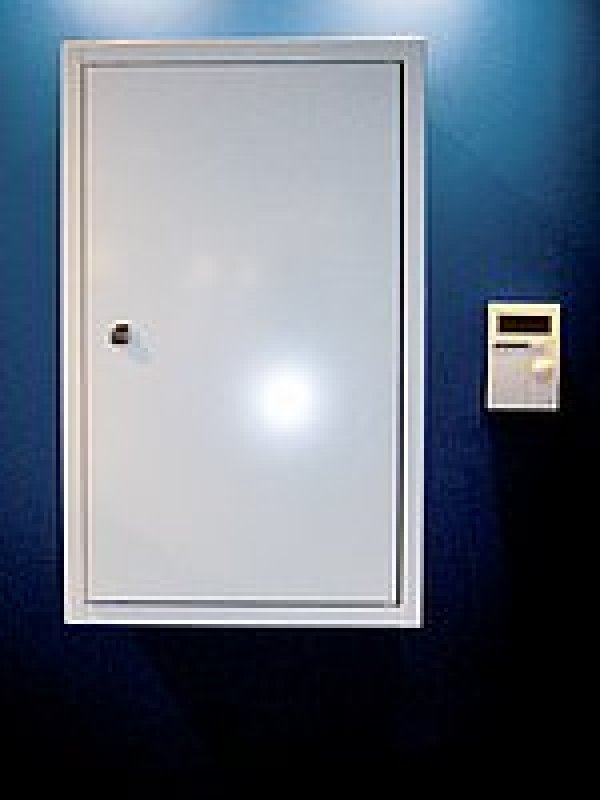

Ve většině bytových domů se teplo za vytápění a ohřev vody rozpočítává mezi byty bez vazby na skutečnou spotřebu a právě sem míří nabídka firmy SYSTHERM. Její předávací stanice SYMPATIK BJ-EQ udržují žádanou teplotu v místnostech, regulují teplotu vody a měří spotřebu tepla v bytě. Stanice se snadno obsluhují, upoutají příjemným designem a komunikují přes počítač i po internetu. Lze je ovládat či archivovat údaje o spotřebách přes centrální dispečink, který může po síti obsluhovat až 50 stanic.

V časopise Stavebnictví a interiér jsme publikovali o tomto výrobku základní údaje v [1].

V dalším textu na zmíněný článek navážeme. Výrobce, společnost SYS-THERM, se již od roku 1996 vedle bytových předávacích stanic zabývá i výrobou, dodávkou a montáží velkých zdrojů tepla, rozvodů tepla a kompaktních předávacích stanic pod obchodním názvem SYMPATIK. Pro majitele a nájemníky bytových domů je však velmi důležité, že bytové stanice SYMPATIK BJ-EQ mohou být aplikovány na jakýkoliv stávající domovní zdroj a rozvod tepla. Jeho provozní a uživatelský komfort je zřejmý.

Co je to bytová stanice SYMPATIK BJ-EQ

Tyto předávací stanice jsou určeny k individuální regulaci tepla pro vytápění a přípravu teplé vody. Součástí stanice je také měření spotřebované tepelné energie a studené vody. Provoz stanic je hospodárný a nezatěžuje životní prostředí.

Výkon stanice je plynule regulovaný v rozsahu cca 10–100 % a přizpůsobuje se dle potřeb objektu v závislosti na tepelných ztrátách. Vysoký technický standard zajišťují použité špičkové komponenty od předních světových vý-robců.

Dálkový monitoring

Dálkový monitoring chodu bytových stanic Sympatik BJ-EQ vyžaduje společně s těmito stanicemi i dodávku centrálního domovního regulátoru, který obsahuje instalační sběrnici EIB 189-2 (nebo ekvivalent).

Každou stanici lze pak pomocí komunikačních kabelů (kroucený dvoudrát červený/černý nebo 2 × kroucený dvou-drát červený/černý – bílý/žlutý) propojit s regulátorem a dálkově ovládat a monitorovat její chod s archivací dat a případně signalizovat havarijní stavy. Celý systém umožňuje zřízení dispečerského pracoviště, což představuje počítač zapojený do topologie soustavy. Povolené topologie sběrnice jsou strom, linie a hvězda. Tyto typy lze libovolně kombinovat. Topologie „ring” není povolena. Při rozsáhlejší sběrnici je výhodné použít stromovou topologii.

Napájení

Sběrnice musí být napájena. U ma-lých sítí, kde je maximálně 17 stanic SYSTHERM BJ-EQ a délka sběrnice nepřesáhne 100 m, se používá tzv. decentralizované napájení přímo z regulátorů. U rozsáhlejších sítí je potřebné použít centrální napájení (PSU). Při centrálním napájení je třeba di-menzovat PSU pro každý regulátor SYSTHERM BJ-EQ 5 mA. Např. při použití 30× SYSTHERM BJ-EQ je třeba zajistit napájení 150 mA. Pro rozsáhlé sítě je možné použít několik PSU.

Dispečink – Sympatik BJ-EQ

Vizualizace dispečinku slouží pro mo-nitoring a řízení stanic Sympatik BJ-EQ. Vizualizace je umístěna na rozšiřovací komunikační kartě SAPHIR ACX 5x.xxx (RCC – Rainbow Communication Card) v regulátoru SAPHIR ACX 3X.XXX. Pro zobrazení vizualizace dispečinku se používá webový prohlížeč Internet Explorer.

Zapojení dispečinku

K jedné RCC kartě (s dispečinkem) lze maximálně připojit 50 stanic BJ. Je-li potřeba vzdáleně monitorovat a ovládat více BJ než 50, je možnost rozšířit ethernetovou sít o další RCC kartu ( s dispečinkem ). Tzn. že jsou dvě na sobě nezávislé vizualizace dispečinků BJ.

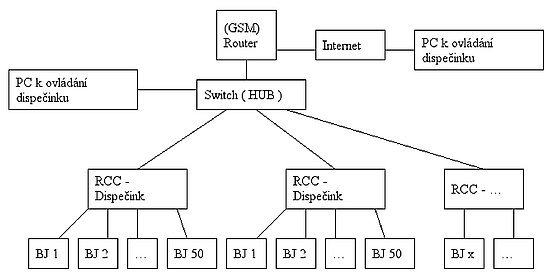

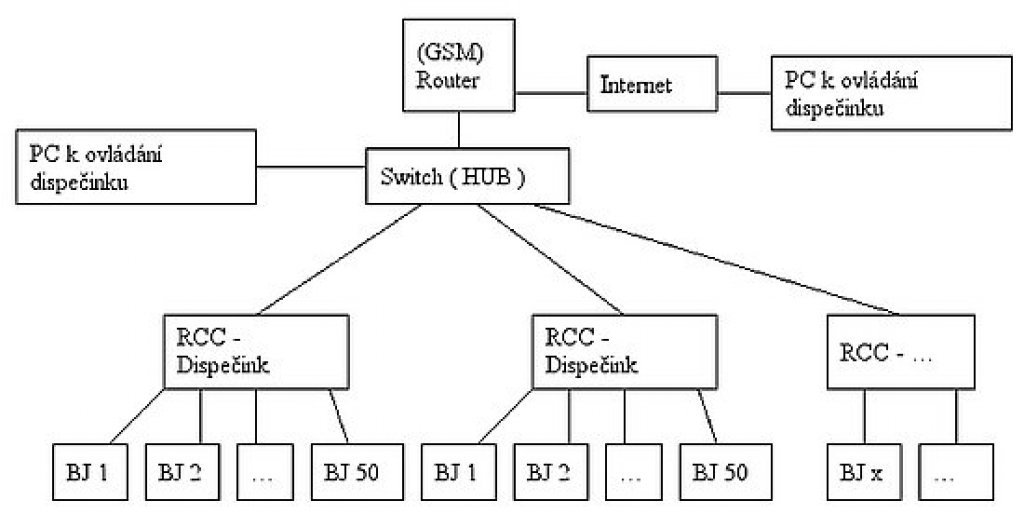

Switch (HUB), viz obr. 1, umožňuje připojit se k jedné nebo druhé vizualizaci dispečinku a pomáhá komunikovat uživatelům s vizualizacemi BJ. Dispečink má nastavenou IP Adresu 192.168.0.10 a další rozšiřující dispečink má IP adresu o jednu vyšší než předcházející např. 192.168.0.11.

GSM Router umožňuje propojení ethernetové sítě (RCC karty) s okolním síťovým prostředím.

Připojení k vizualizaci dispečinku

Připojení k dispečinku stanic lze realizovat:

1. Připojením PC (notebooku) pomocí UTP kabelu přes switch (k lokální ethernetové síti),
2. Připojením pomocí GSM Routeru k internetu.

Podrobný postup připojení monitorovacích počítačů do místní ethernetové sítě jednotek SYMPATIK BJ-EQ včetně nastavení protokolů sítě je přehledně a podrobně popsán v Technické dokumentaci a návodu k použití SYMPATIK BJ. Zájemce zde najde také fotografie příslušných oken systému Windows Explorer demonstrujících krok po kroku postup zapojení, zkonfigurování a zprovoznění sítě pro dispečink.

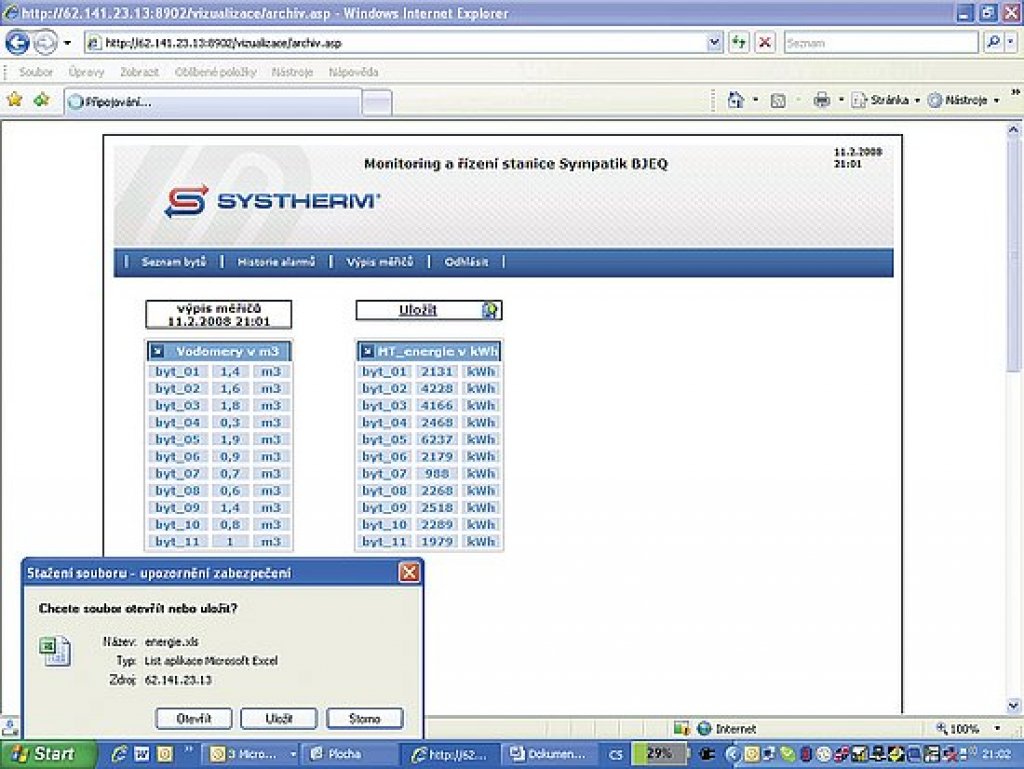

Práce v prostředí dispečinku

Dalším krokem je zvládnutí programu, pod kterým dispečink probíhá. Program je velice intuitivní a po krátkém seznámení si ho každý osvojí, aniž by musel mít zvláštní vlohy a zkušenosti pro práci s počítačem.

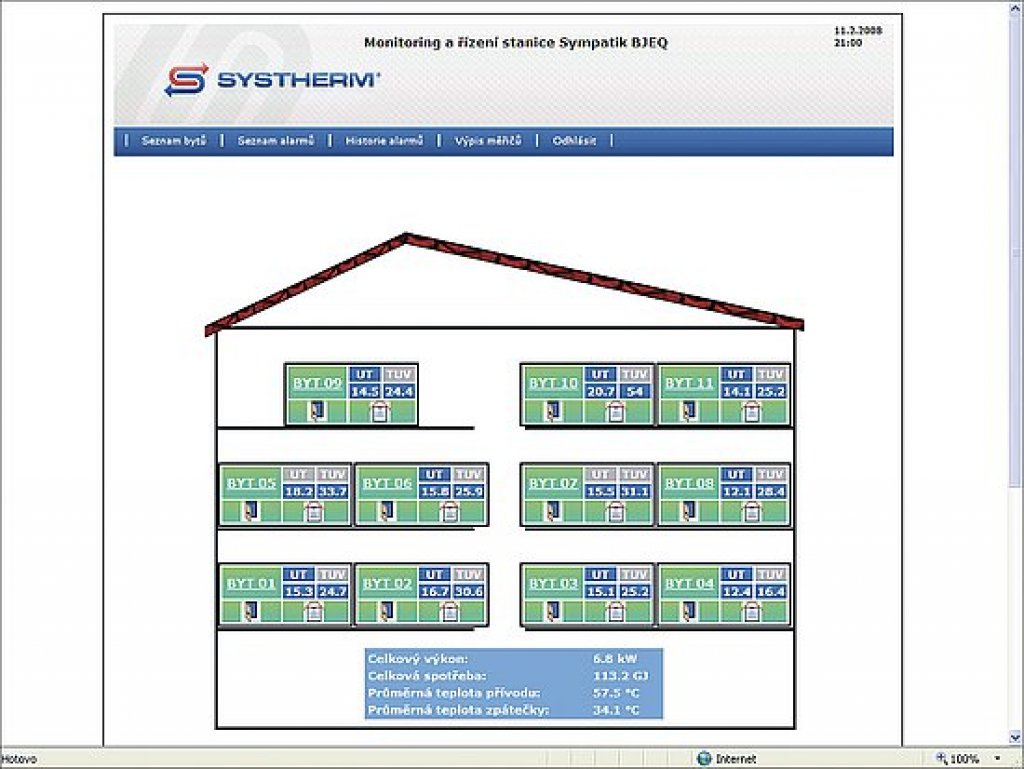

Po spuštění programu se zobrazí Přihlašovací okno, které uživatele vybídne, aby se prostřednictvím rozbalovací nabídky přihlásil buď k monitoringu požadované stanice SYMPATIK BJ nebo jako administrátor celé sítě. V kolonce Heslo pak zadá přidělené heslo, přihlášku potvrdí kliknutím myší na tlačítko Přihlásit. Při přihlášení k monitoringu dispečinku jako admin se zobrazí hlavní administrátorská stránka, z níž lze sledovat a ovládat všechny připojené bytové stanice (viz obrázek 2 na pravé straně).

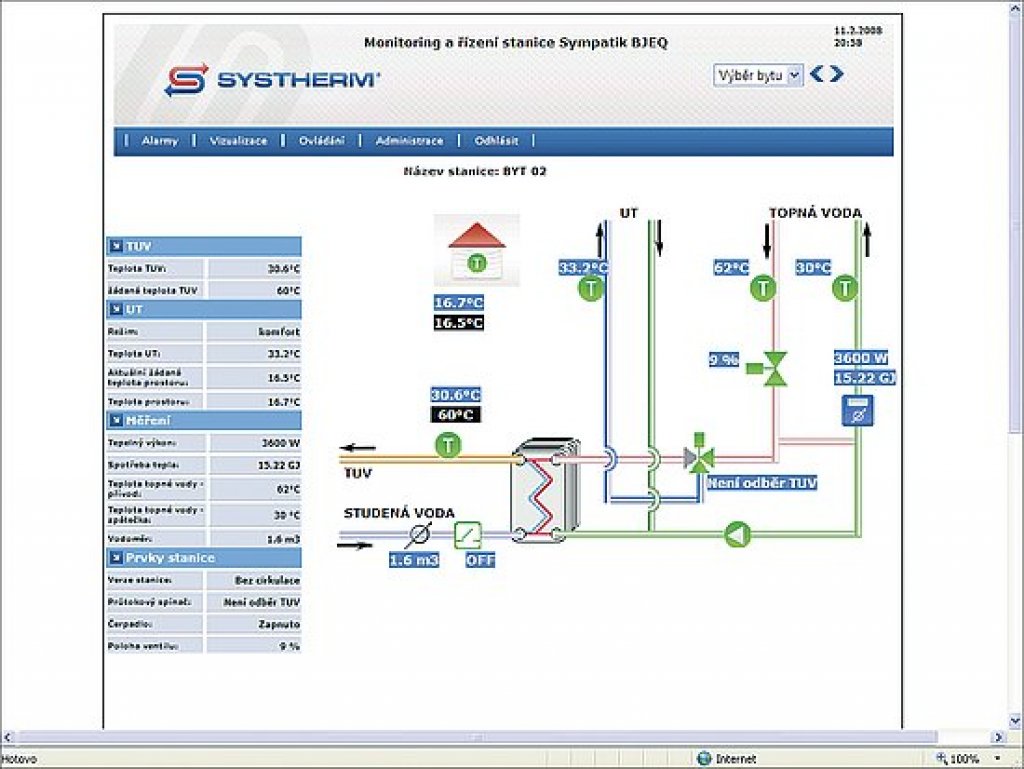

Při přihlášení k monitoringu dispečinku na vybraný byt se zobrazí jen stránka vybrané vizualizace schématu stanice, kde lze sledovat a ovládat připojenou stanici BJ (viz obr. 3).

Zasílání poruchových zpráv

V nastavení rozhraní dispečinku (na RCC kartě) je možnost nastavit posílání aktuálních poruch na stanici pomocí SMS a e-mailových zpráv.

Zprávy mohou obsahovat různé parametry o poruše jako např. čas, datum, typ poruchy, adresa atd.

Zobrazení poruch na stanici

Poruchové hlášení (Alarm) má stav OK nebo porucha. Při poruše čidla UT nebo čidla TUV je zobrazen havarijní stav a bytová stanice je vyřazena z provozu. Další alarm signalizuje přehřátí TUV nebo přehřátí UT. K přehřátí TUV dojde, když teplota TUV vystoupá nad povolenou mez. Je-li použito čidlo teploty na detekci přehřátí, vyhodnocuje se délka trvání překročení horní meze. Vystoupá-li teplota nad 70 °C a nad touto hodnotou setrvá déle než 10 sec., dojde k aktivaci stavu přehřátí větve TUV a ta je odstavena z provozu.

K odstranění poruchového stavu musí teplota klesnout o 5 °C pod hranici přehřátí (= pod 65 °C), jinak nelze odstranit poruchové hlášení. Po odstranění příčiny poruchy se větev vrátí do normálního provozního stavu. Podobně se chová alarm přehřátí UT, ke kterému dojde, když teplota UT vystoupá nad povolenou mez 90 °C.

Při poruše prostorového přístroje bude okruh UT ohříván na 50 °C a okruh TUV bude ohříván na teplotu 45 °C.

Při poruše komunikace dochází ke ztrátě požadovaných dat při vysílání z BJ k ovládacímu panelu dispečinku.

Další poruchová hlášení (porucha venkovního čidla, porucha prostorového přístroje, porucha připojení stanice, porucha dat z Měřiče Tepla – MT, Alarm – Dveřní kontakt, Alarm – Pohybové čidlo, Výstraha – Měřič Tepla odpojen nebo nepřišly z něho data, Výstraha – rozdíl mezi aktuální a žádanou prostorovou teplotou > 5 °C, Výstraha – rozdíl mezi aktuální a žádanou TUV teplotou > 10 °C) ponechávaji BJ v provozu.

Vzdálené ovládání

Užitečnou funkcí může být možnost vzdáleného ovládání stanice SYMPATIC BJ ze vzdáleného PC přes internetovou síť.

Funkce stanice SYMPATIK BJ-EQ v rámci zapojení v tepelné síti

Ochrana proti podchlazení přípojky topné vody do stanice.

Regulátor stanice měří teplotu primární topné vody na vstupu do bytové stanice. Pokud teplota podkročí teplotu, která je určena dle vztahu min. teplota topné vody = žádaná teplota TUV+5°C, dojde k pootevření regulačního ventilu a tím i opětovnému nahřátí přípojky topné vody do stanice.

K uzavření ventilu dojde při splnění podmínky min. teplota topné vody = žádaná teplota TUV+10°C. V době prohřívání přípojky není spuštěno oběhové čerpadlo a tepelná energie proudí z přívodu rovnou do zpátečky.

Popis práce s programem BJCal

Návrh systémů s bytovými předávacími stanicemi se provádí s pomocí software BJCal. Po zadání topologie systému domovních rozvodů tepla a nastavení parametrů jednotlivých bytových stanic je spuštěn návrh. Program vyhledá hydraulicky nejvzdálenější místo a pak zpětně navrhne parametry zdroje. Podle potřebných průtoků se navrhnou dimenze rozvodů a přepočítají dispoziční tlaky na jednotlivých místech.

Literatura a zdroje:

[1] Hejhálek, J.: Bytová předávací stanice tepla Systherm Sympatik BJ EQ pro regulaci tepla a teplé vody v bytech, Stavebnictví a interiér č. 2/2007, str. 31.
