Systém Den Braven 3D – dokonalé osazování otvorových výplní

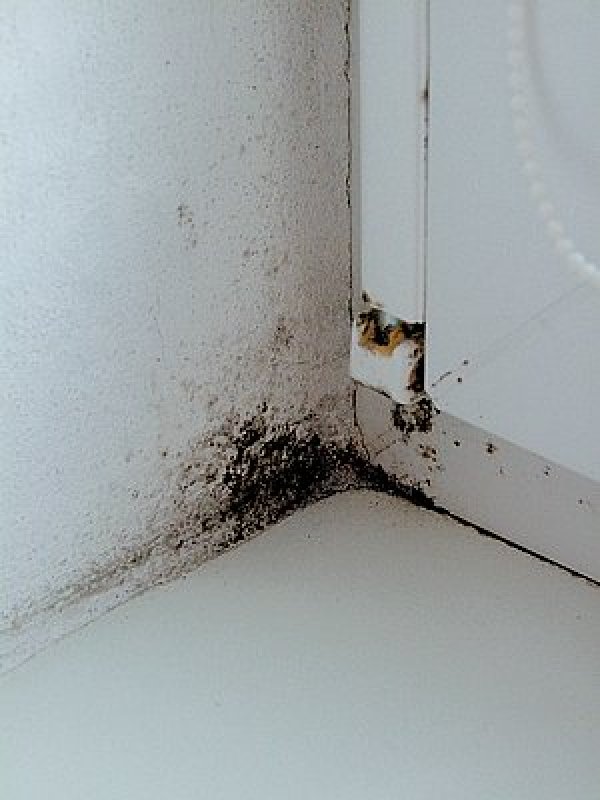

Okna při jejich osazování nestačí utěsnit polyuretanovou pěnou a spáry vyplnit maltou. Nejslabší místo obálky domu z hlediska tepelně-izolačních vlastností se tak stává zároveň nevyhovujícím z hlediska difúze vodní páry. V ostění a na okně pak kondenzuje vlhkost a bují plísně. Neznalost a nedůslednost na všech úrovních – projektanta, realizační firmy i stavebního dozoru – znehodnocuje celkový výsledek.

Nejčastějším způsobem montáže otvorových výplní je vyplnění spáry mezi rámem a stěnou tvrdou polyuretanovou (PUR) pěnou a následné zednické začištění. Tento způsob je nedostačující. PUR pěny neodolávají UV záření. Je-li okno osazeno, spára zapěněna a fasáda spolu se začištěním následuje po několika měsících, má pěna poněkud jinou podobu a vlastnosti. PUR pěny prakticky nesají vodu. Jejich struktura ovšem propouští vodní páru, která ve vrstvě pur pěny může kondenzovat a zmrznout. Tento způsob rozhodně nedokáže plnit svoji funkci po dobu životnosti oken, naopak ovlivní i vlastní životnost oken a stavby.

Den Braven zná požadavky

Utěsnění spáry mezi obvodovou stěnou a rámem otvorové výplně není možné pouze jedním materiálem, takový neexistuje. Je nutné si uvědomit, že okenní ostění (stejně jako obvodové stěny a okna) tvoří předěl mezi dvěma po většinu roku odlišnými prostředími.

Vnitřní prostředí

Obytné prostory mají charakteristické hodnoty - 21 °C a 50 % relativní vlhkost, které se během roku nemění. Tomu odpovídá částečný tlak syté vodní páry 1 242,6 Pa.

Vnější prostředí

Jak teplota, tak i relativní vlhkost, nabývají rozdílných hodnot. Rozdíl je nejen mezi letním a zimním obdobím, ale i mezi dnem a nocí. Teplota vzduchu se v našich podmínkách uvažuje mezi - 25 °C až + 30 °C. Částečný tlak nasycené vodní páry se tedy pohybuje od 31,6 Pa do 2 118,8 Pa. Vlivem větru či přímého oslunění mohou povrchové teploty dosáhnout extrémních hodnot.

Z toho vyplývá, že tepelně-izolační vrstva musí být chráněna proti pronikání vlhkosti (jak vody, tak i vodní páry) z obou stran. Navíc je celé souvrství namáháno dilatacemi stěny i rámu vlivem povrchových teplot. Technici firmy Den Braven rozdělili osazovací spáru na tři zóny a definovali požadavky:

Zóna 1: zabránit pronikání deště, větru a prachu. Materiál musí být vodotěsný. Zároveň musí umožnit odvést vlhkost z připojovací spáry do vnějšího prostředí.
Zóna 2: tepelně a zvukově oddělit vnitřní a vnější prostředí a zároveň umožnit prostorovou roztažnost (dilataci) okna a stavby.
Zóna 3: eliminovat pronikání vzdušné vlhkosti do připojovací spáry s tepelnou izolací.

Den Braven nabízí řešení

Firma Den Braven našla řešení pro všechny zóny a zkompletovala je do systému Den Braven 3D. Tento systém má různé varianty, které zohledňují skladbu obvodové stěny včetně izolací, tvar okenního otvoru i materiál rámů oken.

Varianty systému Den Braven 3D

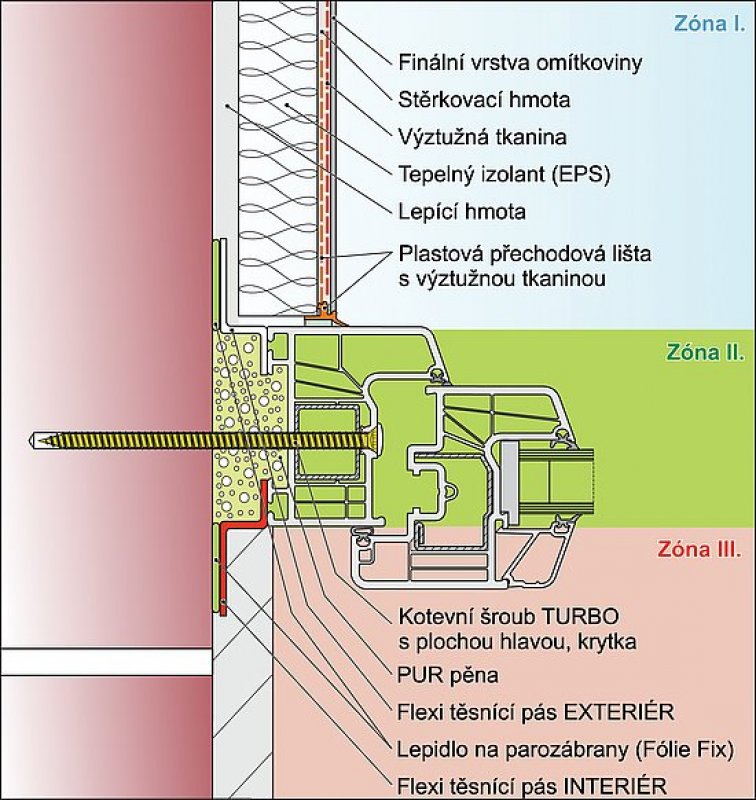

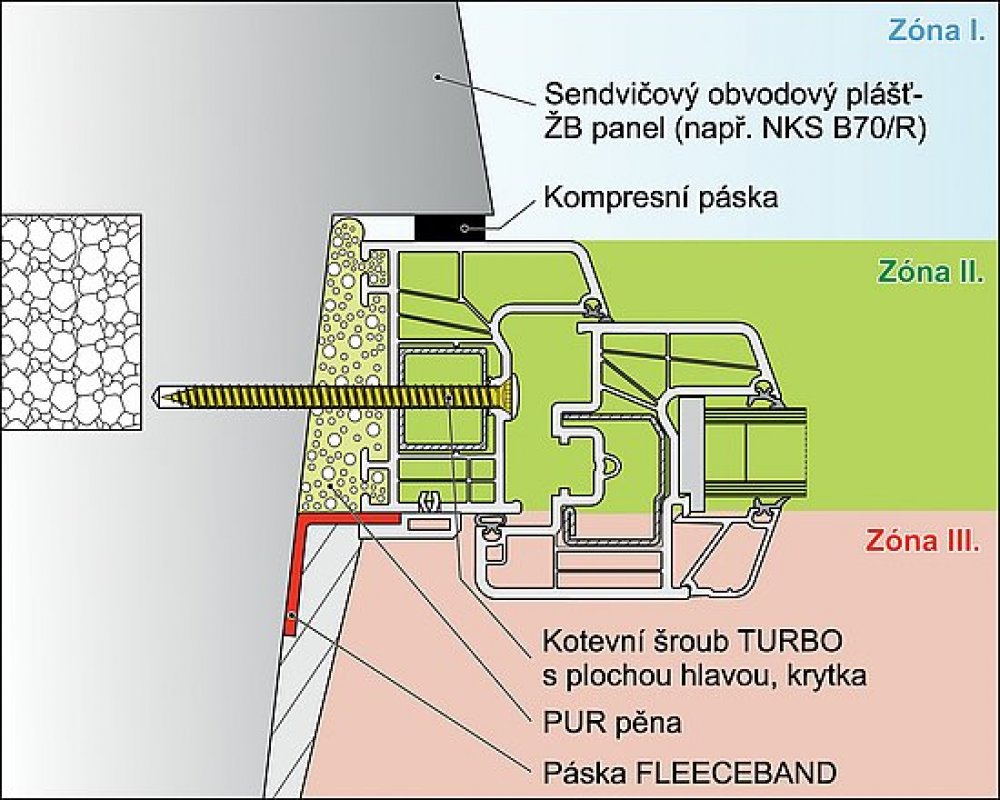

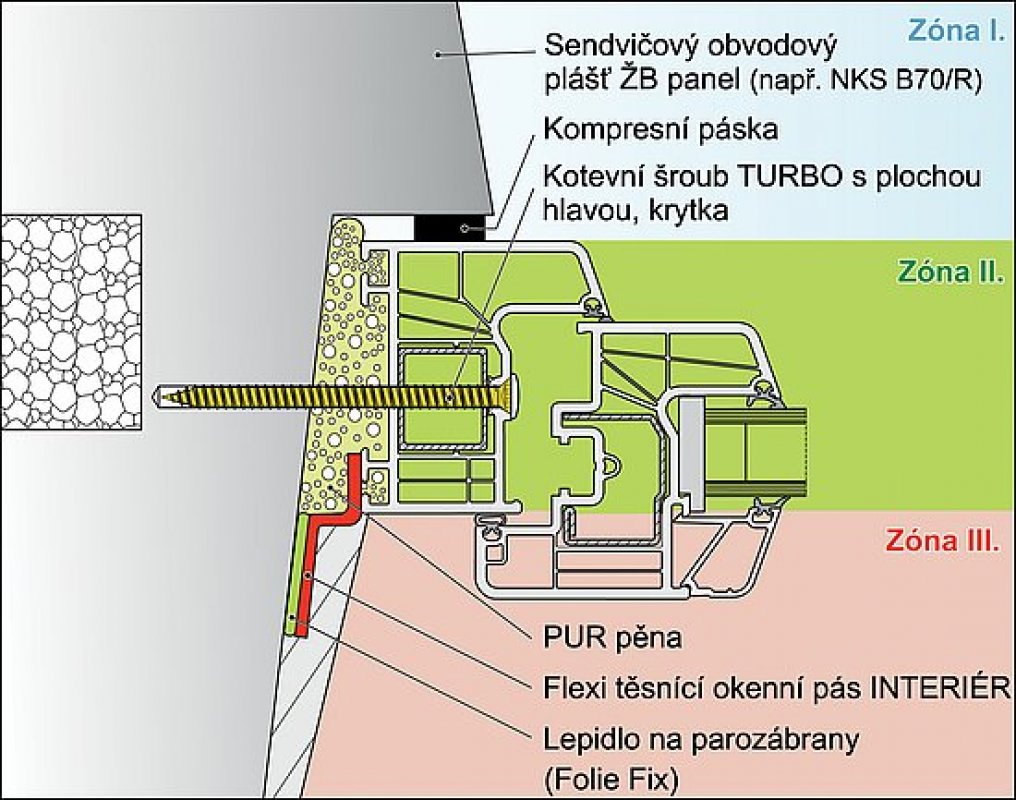

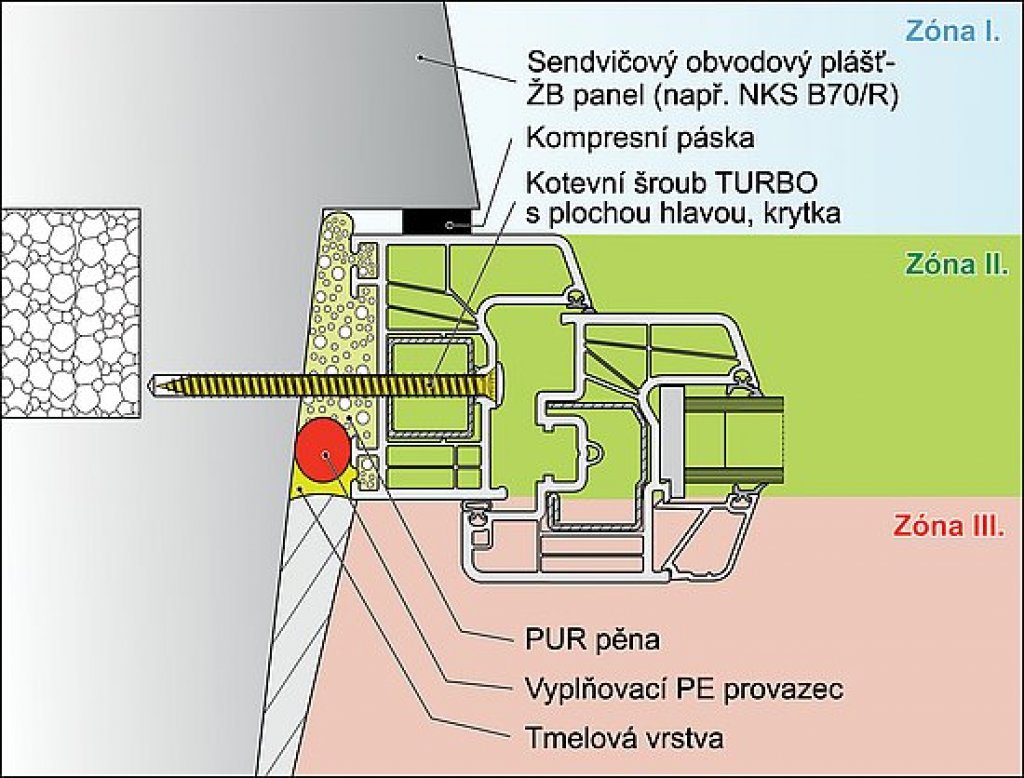

Na následujících obrázcích jsou znázorněna některá typická uspořádání těsnících prvků.

Správna aplikace systému Den Braven 3D zajistí

• snížení rizika vzniku poruch (neestetické praskliny, vznik map po zatékání popř.zahnívání dřevěných rámů a vzniku plísní),
• vyšší odolnost proti zatékání,
• těsnost proti průvanu a pronikání chladu,
• prodloužení životnosti výplně jakožto celku,
• přenesení vnějšího zatížení prostředím (nárazový vítr, otřesy) a teploty,
• přenesení vnitřních sil v konstrukci v důsledku objemových změn a rozdílnosti povahy stavebních materiálů,
• možnost delší časové prodlevy od osazení výplně a prováděním omítek nebo zateplovacích systémů. (PUR pěna není vystavena UV záření, do konstrukce neproniká voda apod.),
• zvýšení útlumu hluku a odolnosti proti akustickému tlaku,
• vyšší dilatační schopnosti,
• zamezení pronikání prachu do spáry.

Závěr

Provádět ošetření osazovacích spár otvorových výplní způsobem PUR pěna + malta znamená snížit životnost oken a obvodových stěn, mrhat penězi investora a hazardovat se zdravím uživatelů. Projektant, realizátor i stavební dozor mají stejnou zodpovědnost. Posledním článkem kontroly nad správným provedením stavby je stavební dozor, měl by tedy včas odhalit špatné provedení čehokoli, tedy i osazení oken. Jeho profese ostatně předpokládá znalost stavební fyziky a správné vykonávání této profese vyžaduje přítomnost na staveništi několikrát denně.

Firma Den Braven zajišťuje pomocí proškolených obchodních zástupců dozor nad správnou aplikací systému Den Braven 3D. Obchodní zástupci kromě stálé komunikace zajíždějí i na staveniště. Realizační firmy mohou využít školícího týmu Den Braven, který jejich pracovníky proškolí v teoretické i praktické rovině.
