Systémová lešení THYSSEN HÜNNEBECK

Německá firma THYSSEN HÜNNEBECK GmbH patří k největším a tradičním výrobcům dílcových stavebních lešení. V roce 1929 ji v Dortmundu založil Dr. Emil Mauritz Hünnebeck a záhy poté, co se v 50tých letech specializovala ne bednění a lešení, uvedla na trh původní dílcové lešení HÜNNEBECK (tzv. Schnellbaugerüst), které se lišilo od ostatních zejména tvarem sloupků svislých rámů, které byly z otevřeného trojúhelníkového profilu podle patentu firmy a spojovaly se roubíky. Toto lešení přineslo na svou dobu nevídaně nízkou pracnost montáže, snadnou údržbu a dlouhou životnost.

V roce 1988 převzal rodinné podíly strojírenský koncern Thyssen a po fúzi s dalším koncernem Krupp v roce 1998 vznikl gigant ThyssenKrupp, jehož součástí firma nadále je. Celosvětově zaměstnává firma THYSSEN HÜNNEBECK kolem 3000 zaměstnanců a její roční obrat činí cca 900 milionů DEM.
Firma se zabývá výrobou široké palety lešení a bednění. Je zastoupena na všech kontinentech prostřednictvím dceřinných společností a sítě zastoupení.
Současné typy dílcového lešení vyrábí firma ve své základní podobě od poloviny šedesátých let a do současnosti probíhá průběžně vývoj nejrůznějších doplňkových konstrukčních prvků a vylepšení na systému.
Kromě toho byl na veletrhu BAUMA ‘98 v Mnichově představen prototyp nového hliníkového fasádního lešení GEKKO. Tento výrobek byl uveden na trh v roce 1999 a od roku 2000 probíhá jeho sériová výroba.

Rámové lešení BOSTA 70
Jedná se o rámové lešení, určené zejména pro rekonstrukční, malířské, zateplovací a obkladačské práce na fasádách, s užitným zatížením podlážek do 2 kN/m² (III. třída). Výška konstrukce při standardním provedení je 24 m, běžně však lze lešení stavět do výšky 50 m a za určitých podmínek (použitím nejlehčích typů podlah a dalším možným odlehčením konstrukce) i přes 70 m vysoko.
Vertikální rámy jsou z ocelových pozinkovaných nebo hliníkových trubek, spojených v horní části »U« profilem pro uložení podlážek. Osová šířka rámu je 740 mm a výšky 660, 1000, 1500 a 2000 mm. Podchodové rámy mají šířku 1010 a 1550 mm a výšku 2180 mm. Trny se západkou pro připojení dvoutrubkového zábradlí, pro zarážky a zavětrovací diagonálu jsou na rámu umístěny zevnitř. Diagonální zavětrovací trubka je umístěna ve dvou fixních bodech, přenáší tlakové a tahové síly a zaručuje svislost i kolmost konstrukce lešení.
Prvky se vyrábějí pro délky 740, 1250, 1500, 2000, 2500, 3000 příp. 4000 mm. Totéž platí i pro pět typů podlážek, které současně vyztužují lešení v horizontálním směru:

• dřevěné podlážky z masivního dřeva s ocelovým pozinkovaným kováním,
• hliníkové rámové podlážky s vyměnitelnou překližkou,
• hliníkové podlážky s ocelovým pozinkovaným kováním,
• celokovové podlážky (rošty),
• komorové podlážky (z tenkého pozinkovaného ocelového plechu, velmi lehké a tuhé).

Hliníkové rámové podlážky v šířce 700 mm a v délkách 2500 a 3000 mm se vyrábějí i s průlezným otvorem a případně s integrovaným hliníkovým žebříkem (max. hmotnost 26,4 kg).
Hmotnost lešení je závislá na použití jednotlivých dílů. Lešení s ocelovými rámy a dřevěnými podlážkami, s dvoutrubkovým zábradlím a zarážkami ve všech podlažích má hmotnost asi 15,5 kg/m². Při použití hliníkových dílů se hmotnost lešení pohybuje kolem 8,5 kg/m².
Rozsáhlý program doplňkového vybavení umožňuje přizpůsobit montáž lešení nejrůznějším tvarům terénu (šikmého nebo mimoúrovňového), požadavkům stavby (podchodové rámy apod.) a členitosti fasád pomocí čtyř typů konzol od 350 do 1000 mm, včetně rozšíření pracovní plochy. Pomocí doplňkových prvků lze rovněž tento typ použít zejména jako pojízdné lešení, schodišťové věže, konzolové lešení a střešní záchytné konstrukce, komínové lešení na šikmých střechách a ochranné konstrukce proti povětrnosti.
Směrná pracnost montáže lešení BOSTA 70 včetně kotvení je 0,06 až 0,1 hod/m² a demontáže 0,04 až 0,07 hod/m². Cena tohoto typu lešení se pohybuje od 1500 Kč/m² pohledové plochy.

Rámové lešení BOSTA 100
Je rámové lešení 1000 mm široké s únosností 300 kg/m² (III. a IV. skupina). Při použití varianty s horizontálními ocelovými rámy, širokými 1000 mm a dřevěným záklopem, má tento typ osvědčení pro zatížení do 6 kN/m² (VI. skupina) a lze jej lokálně zatížit až 10 kN/m², takže lešení může být zatíženo soustředěným zatížením, vyskytujícím se při zdění, osazování betonových prefabrikátů, omítání nebo při kamenických pracích. Bez potřeby speciálního statického posouzení lze stavět lešení BOSTA 100 do výšky 60 m i po jednotlivých výškových stupních při zdění po záběrech, přičemž lze rozšiřovací pracovní plošinu 500 mm širokou plynule umísťovat a upevňovat v libovolné výšce na sloupku vertikálního rámu. Bez problémů lze tento typ lešení stavět do výšky přes 100 m.
Základním konstrukčním prvkem je uzavřený ocelový rám z ocelových pozinkovaných trubek, spojený v horní části U profilem a v dolní části uzavřeným obdélníkovým profilem. Rohy rámu jsou v horní části vyztuženy. Lešení je zavětrováno pomocí diagonálních trubek, upevněných ve dvou pevných připojovacích bodech sousedních rámů. Šířka rámu je 1010 mm, výšky 1000, 1500 a 2000 mm a podchodové rámy jsou totožné jako u lešení BOSTA 70. Pro lešení BOSTA 100 existuje 6 různých typů podlážek v délkách 1250, 1500, 2000, 2500 a 3000 mm s užitným zatížením 3 až 6 kN/m²:

• ocelové horizontální rámy s dřevěným záklopem (pro užitné zatížení až do 6 kN/m²);
• dřevěné podlážky (šířka 320 mm);
• ocelové komorové podlážky (šířka 320 mm);
• profilované podlážky (rošty) z pozinkovaného plechu (šířka 320 mm);
• hliníkové podlážky (šířka 320 mm);
• hliníkové podlážky (šířka 500 mm).

Sortiment doplňkových prvků a dílů umožňuje další využití tohoto lešení jako ochranné a záchytné konstrukce, schodišťové věže nebo pojízdná lešení. Mnohé díly BOSTY 100 lze použít i u lešení BOSTA 70 a oba typy jsou vzájemně kompatibilní.
Směrná pracnost pro montáž je 0,10 až 0,15 hod/m² (včetně kotvení) a 0,07 až 0,10 hod/m² pro demontáž lešení. Směrná cena tohoto lešení se pohybuje od 2000 Kč/m² pohledové plochy.

Modulové lešení MODEX
Je to maximálně flexibilní a univerzálně použitelné modulové lešení. Nabídka jednotlivých dílů a prvků, výběr různých délek, šířek a výšek v měřítku vyhovujícím stavební praxi a promyšlený rastr dovolují přizpůsobit lešení nejrůznějším tvarům a půdorysům jak kolmým, tak i kosoúhlým. Kromě řadového fasádního lešení lze z dílů sestavit schodišťové věže, přemosťovací konstrukce, tribuny, pódia, prostorová lešení i podpěrné a opěrné konstrukce.
Jádrem tohoto lešení je spojovací uzel – připojovací talíř na stojce s 8 místy napojení a samosvorný klín na vodorovných příčnících a na diagonálách. Spojení je vždy směrově přesné a vykazuje bezpečně dané hodnoty zatížení a únosnosti. Jako celek se lešení vykazuje vysokou rámovou tuhostí, která je umožněna klínovými spoji tvarovaných připojovacích hlav příčníků a diagonál s vysokými uzlovými silami. Připojovací talíře mají po svém obvodu nadvýšenou hranu, za kterou se připojovací hlavy zaháknou. Vertikální stojky jsou z ocelových trubek s navařenými připojovacími talíři v modulu po 500 mm a nastavovacími trny. Vyrábějí se v délkách 1000, 1500, 2000, 2500, 3000 a 4000 mm. Délky horizontálních příčníků jsou 740, 820, 1010, 1130, 1250, 1500, 2000, 2500, 3000 a 4000 mm. V odpovídajících délkách pro různé rozměry lešení jsou i vertikální a horizontální diagonály. Všechny díly a prvky tohoto typu lešení jsou z vnitřní i vnější strany žárově pozinkovány. MODEX má celou řadu doplňkových dílů a pomocných prvků, některé jsou shodné se sortimentem výrobků BOSTA 70 a BOSTA 100, zejména dřevěné a kovové podlážky, vřetenové nánožky, příhradové nosníky a další.
Užitné zatížení lešení MODEX je do 6 kN/m² podle třídy lešení a typu podlážek. Směrná pracnost pro řadové fasádní lešení je 0,12 - 0,20 hod/m². Orientační cena MODEXU v provedení fasádního lešení šířky 820 mm je od 2100 Kč/m² pohledové plochy.

Hliníkové pojízdné věže ALU-MOBILGE-RÜST 75 a 150
Jsou pojízdná hliníková lešení s četnými možnostmi kombinací, pro použití uvnitř a venku, s přestavitelnými výškami pracovních plošin po 250 mm až do výšky 12,5 m pro interiér a 8,5 m pro exteriér, při dovoleném zatížení 1,5 kN/m² až 2,0 kN/m². Základními díly jsou žebřinové rámy z hliníkových trubek o šířce 750 a 1500 mm a výšce 1000 a 2000 mm a dále rámové hliníkové podlahy s vyměnitelnou překližkou v délkách 2250 a 3000 mm v provedení průlezném a neprůlezném. Rámy jsou spojovány vodorovnými a diagonálními prvky, které zajišťují tuhost konstrukce. Pojezdová silonová kola jsou na vřetenech pro vyrovnání nerovností a každé z nich má možnost samostatného zabrždění. Horní pracovní plošinu lze rozšířit jednostranně nebo oboustranně pomocí konzol širokých 750 mm. Znamená to, že každý typ má 6 variant velikostí pracovních plošin, celkově lze sestavit přes 160 výškových, šířkových a délkových variant v cenovém rozsahu od 47 000 Kč za nejmenší až po 258 000 Kč za nejvyšší a nejširší sestavu. Je to systém jednoduchý, rychle montovatelný, bezpečný a snadno ovladatelný.

Skládací hliníková lešení ALU-FALTGERÜST 75/200 a 200/200
Jsou pojízdná hliníková skládací lešení s možností přestavitelných výšek pracovních plošin po 125 mm až do výšky 1,65 m. Velikosti pracovních plošin jsou podle typu 750×2000 a 2000×2000 mm při dovoleném zatížení 1,0 kN/m². Každé z pojezdových silonových kol lze samostatně zabrzdit. Konstrukce těla lešení zůstává vcelku, je však možno složit ji do plošného tvaru a takto lešení transportovat např. v osobním automobilu typu kombi. Ceny těchto sestav jsou od 39 000 Kč do 63 000 Kč.

Sloupové fasádní lešení GEKKO
Jedná se o lešení zcela nového typu, jehož konstrukce se vymyká představě stávajících konstrukcí používaných lešení. Statickými prvky jsou patka sloupu, sloup, horizontální příčník, vertikální ztužidlo a kotvení. Hliníkové sloupy 200, 125 a 50 cm se napojují na sebe, spoj se automaticky zajistí. V rastru 25 cm se do spojovacích plechů sloupu umístí dle potřeby konzoly s podlahami, kotvy, zábradelníky, příčníky i ztužidla. Podélný modul lešení je 300, 240 a 180 cm, různou šířku pracovní plochy až do 210 cm dosáhneme rastrem po 30 cm. Samojisticí podlahy se používají komorové (uzavřené profily z tenkého pozinkovaného plechu) nebo hliníkové rámy s překližkou. Dílčí ocelové prvky konstrukce lešení jsou žárově pozinkovány.
Lešení je zařazeno do III. skupiny (2 kN/m²) se standardní výškou konstrukce 24 m.
Výhodou této koncepce je naprosto volný přístup k fasádě (nejsou zde vnitřní sloupky jako u rámového lešení), libovolný rastr kotvení podle členitosti fasády, libovolné umístění konzol s podlahami ve výškovém rastru 25 cm. Podlahy lze vyndávat a přemísťovat na jiné místo konstrukce zcela bez omezení. Praxí byla ověřena i podstatně rychlejší montáž a demontáž ve srovnání s rámovými lešeními.
V ČR byli zástupci v květnu 1994 nahrazeni dceřinnou společností HÜNNEBECK BOHEMIA s.r.o., se sídlem v Nádražní ulici v Hostivici u Prahy. V současnosti má firma 12 zaměstnanců a zabývá se prodejem a pronájmem lešení a bednění, poskytuje zákazníkům komplexní služby včetně technického poradenství, nabídkových i náročných konstrukčních výkresů, montážních plánů přesně podle požadavků na zadaný objekt, podrobné soupisy materiálů, statické výpočty, školení apod.
Fasádní lešení je možno si pronajmout a později případně odkoupit za zbytkovou cenu. Nájemné je závislé na množství a délce pronájmu a je procentuálně odvozeno z ceny lešení ve výši 3 až 4 % měsíčně u fasádních lešení a 12 % měsíčně u hliníkových věží. Při pozdějším odkoupení jsou zaplacené nájmy částečně odečteny.

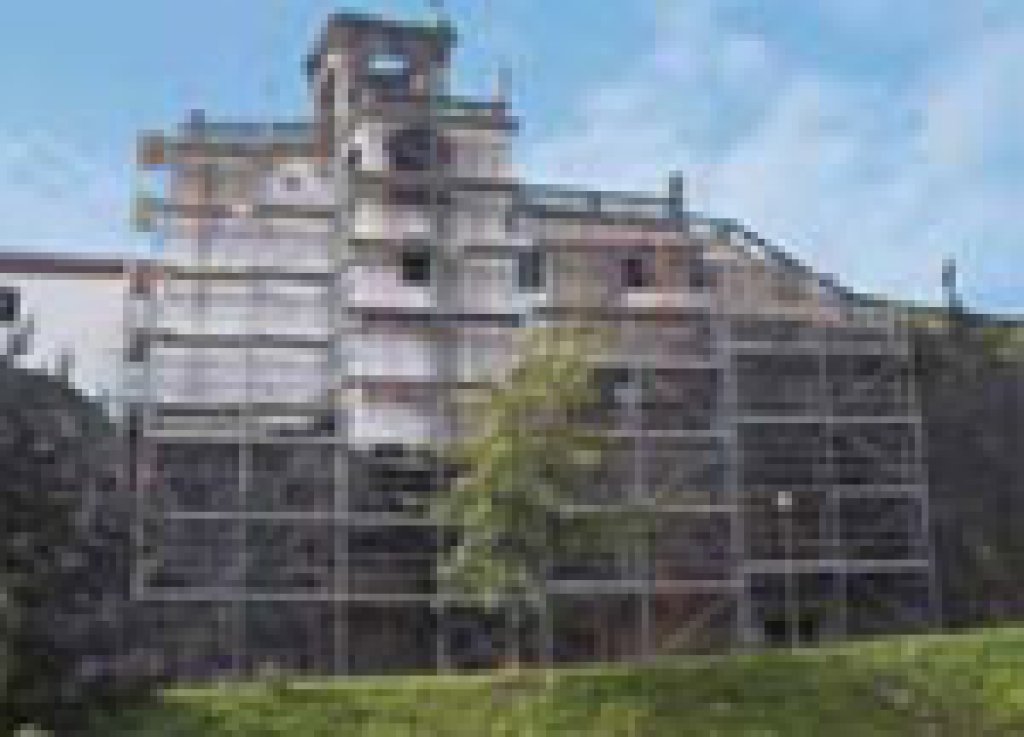

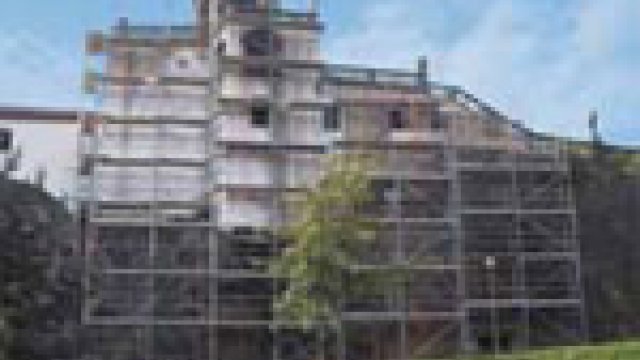

V současnosti lze lešení HÜNNEBECK vidět na mnoha stavbách po celé republice při rekonstrukcích fasád nebo jejich zateplování, sanacích panelových objektů, ale i na novostavbách. K největším akcím patří například rekonstrukce a dostavba čínského velvyslanectví, multikino Galaxie a rekonstrukce Středočeského hejtmanství ve Zborovské ulici v Praze, opláštění opravárenských hal letiště Ruzyně, nebo zateplení panelových domů sídliště Severní terasa v Ústí nad Labem.
