Tepelná čerpadla aroTHERM VWL vzduch/voda

Na proběhlém veletrhu FOR THERM, který se konal souběžně s podzimním stavebním veletrhem FOR ARCH 2013 v pražských Letňanech, představila společnost Vaillant Group CZ novou řadu tepelných čerpadel aroTHERM VWL vzduch/voda v monoblokovém provedení pro venkovní instalaci. A od října 2013 jsou již také na našem trhu.

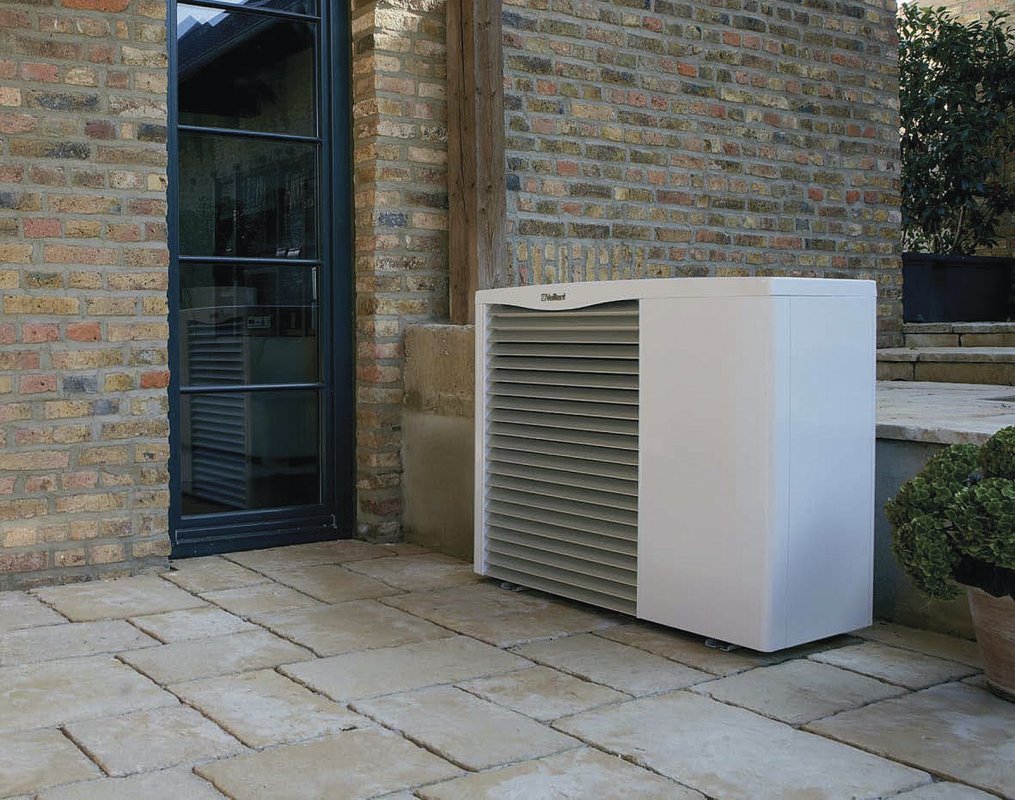

Nová monobloková tepelná čerpadla aroTHERM VWL vzduch/voda jsou konstruována jako kompaktní jednotky, které se umisťují do venkovního prostoru, nejlépe v těsné blízkosti vytápěného objektu. Správným návrhem tohoto systému může domácnost ušetřit více než dvě třetiny nákladů na vytápění.

Charakteristika a výhody TČ

Tepelné čerpadlo aroTHERM VWL pracuje na principu získávání tepla obsaženém v okolním vzduchu a dále jej předává do otopné soustavy. Jeho konstrukce a vysoký stupeň výbavy dovolují vyhovět většině požadavků navrhovaných i stávajících otopných soustav, jakými jsou komfortní vytápění, ohřev dostatečného množství teplé vody a v letních měsících možnost chlazení. Svůj výkon přizpůsobují podmínkám otopné soustavy, aktuální venkovní teplotě a konkrétním požadavkům na vnitřní teplotu. Ovládání tepelného čerpadla Vaillant aroTHERM je přehledné a nenáročné na obsluhu.

Instalace je velmi snadná. Venku umístěné tepelné čerpadlo aroTHERM je dle požadavku propojeno s technologií uvnitř objektu, ve většině případů se napojuje přímo na systém vytápění a přípravy TV. Nejčastěji se jedná o zásobníky teplé vody (možnost kombinace s různými velikostmi zásobníků). Díky rozsáhlému příslušenství lze instalaci tepelného čerpadla přizpůsobit potřebám nového nebo stávajícího systému vytápění. Proto jsou tepelná čerpadla Vaillant aroTHERM vhodná také pro starší objekty.

Je třeba zdůraznit, že konstrukce tepelného čerpadla aroTHERM byla navržena s ohledem na tvrdé klimatické podmínky a přesto je jeho údržba méně náročná, než je tomu například u plynového kotle.

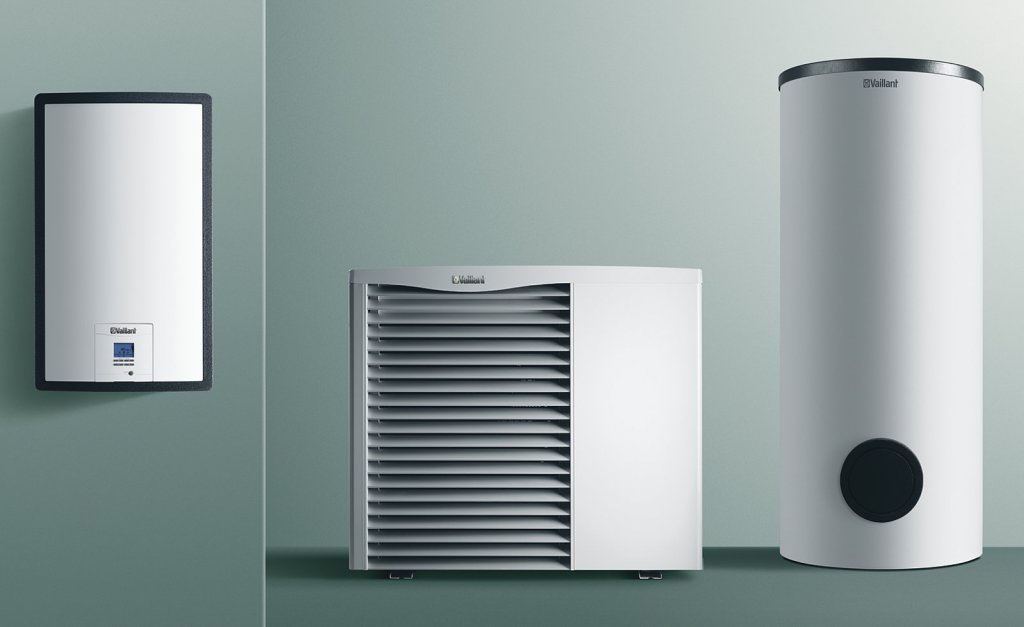

Základní sestava obsahuje:

• tepelné čerpadlo aroTHERM VWL (85/2 230V, 115/2 230V nebo 115/2 400V),
• řídicí jednotku VWZ AI VWL X/2 A,

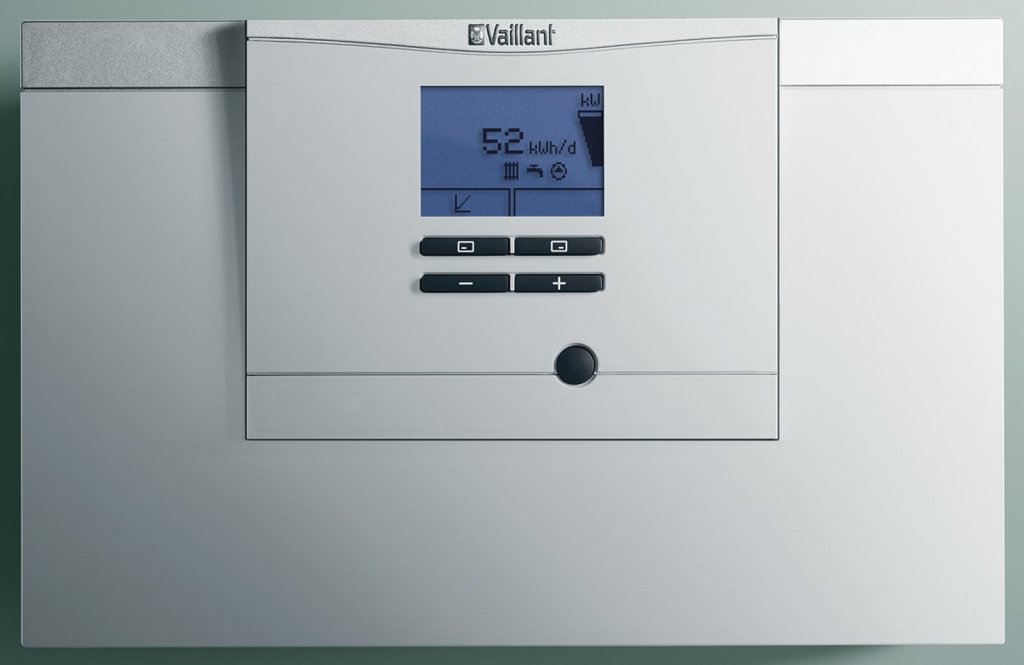

• ekvitermní regulaci calorMATIC 470/3 pro řízení podle venkovní teploty.

Pomocí samostatné řídicí jednotky VWZ AI VWL X2 s displejem lze tepelné čerpadlo konfigurovat. Součástí je i sběrnicová přípojka eBUS, která usnadňuje komunikaci s celým systémem. Řídicí jednotka se dodává ve dvou variantách – první je určena k montáži na stěnu, druhá je integrována do hydraulického modulu VWZ MEH 61.

Pro snadné začlenění do topného systému lze sestavu doplnit volitelným příslušenstvím: elektrickou topnou tyčí 6 kW (VWZ MEH 60), hydraulickou jednotkou VWZ MEH 61 (obsahuje řídicí jednotku VWZ AI VWL X/2 A, elektrickou topnou tyč 6 kW, 3cestný ventil a expanzní nádobu), oddělovacím výměníkem VWZ MWT 150 (obsahuje deskový výměník nemrznoucí směsi/topné vody a elektronicky řízené oběhové čerpadlo) nebo vyrovnávacím zásobníkem 35 l, který slouží k optimalizaci chodu tepelného čerpadla převážně u otopných soustav s radiátory.

Tepelná čerpadla Vaillant aroTHERM se vyrábějí v německém výrobním závodě v Gelsenkirchenu. Proces výroby a používané komponenty zaručují vysoký stupeň kvality a tím i životnosti. Díky tomu může společnost například standardně poskytovat desetiletou záruku na kompresory.

Technické údaje tepelných čerpadel

Typ tepelného čerpadla	VWL 85/2 A 230 V	VWL 115/2 A 400 V
Topný výkon při A7/W35	8,1 kW	10,5 kW
Topný faktor při A7/W35 (EN 14511)	4,8	4,2
Topný výkon při A7/W45	7,8 kW	10,2 kW
Topný faktor při A7/W45 (EN 14511)	3,8	3,5
Maximální výstupní teplota	63 °C
Typ chladicího média	R410A
Množství chladicího média	1,95 kg	3,53 kg
Minimální provozní tlak	1 bar
Maximální provozní tlak	3 bar
Objem vody v topném okruhu tepelného čerpadla	4 l
Minimální jmenovitý průtok topné vody	380 l/h	540 l/h
Maximální jmenovitý průtok topné vody	1400 l/h	1900 l/h
Elektrické připojení	230 V/50 Hz 1/N/PE	400 V/50 Hz 3/N/PE
Krytí	IP 25
Rozběhový proud	≤ 16 A	≤ 13,2 A
Jištění (typ C / D)	16 A
Minimální teplota vzduchu	–20 °C
Hmotnost	105 kg	124 kg
Rozměry (š × v × h)	1103 × 975 × 463 mm
