Tepelná čerpadla Vaillant geoTHERM

Společnost Vaillant Group CZ uvedla na trh další novinku – nová tepelná čerpadla geoTHERM v provedení split, která se vyznačují širokou škálou technických předností a charakteristik.

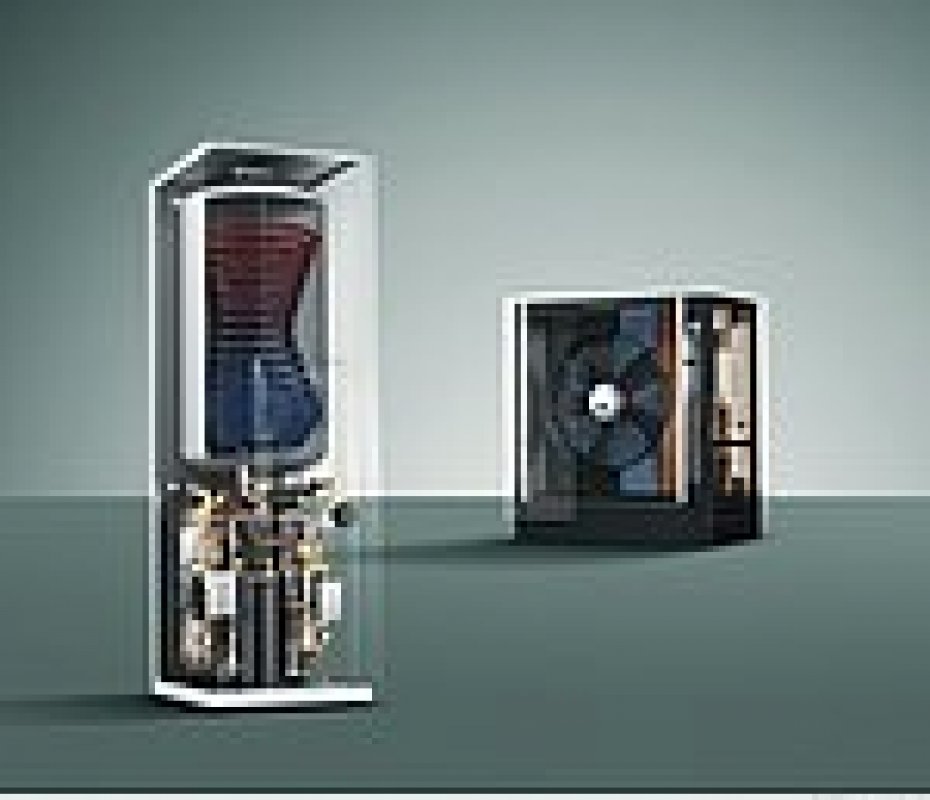

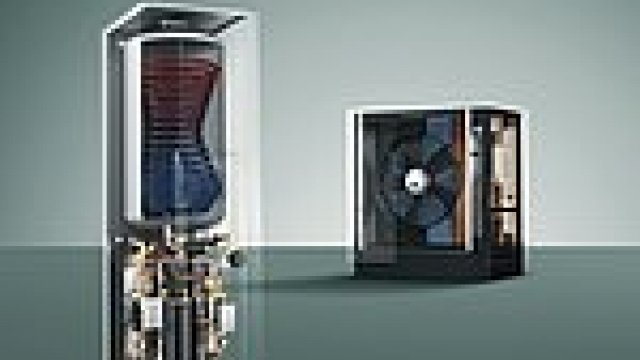

Tepelná čerpadla GeoTHERM VWL S vzduch/voda se skládají z venkovní jednotky, vnitřní jednotky a hydraulického propojení.

Popis a využití

Venkovní jednotka, ve které se získává tepelná energie z okolního vzduchu, předává toto teplo okruhu s nemrznoucí směsí a dále do výparníku, který je umístěn ve vnitřní jednotce. Následně zde dojde k předání tepelné energie z chladicího okruhu do otopného systému.

Na náš trh budou dodávány dvě varianty tepelných čerpadel, a to s integrovaným zásobníkem teplé vody nebo bez zásobníku. Vnitřní jednotka má speciální konstrukci a k odběrateli putuje ve dvou rozložených částech, což značně usnadňuje dopravu na místo instalace.Tepelná čerpadla geoTHERM VWL S jsou vhodná zejména pro nízkoteplotní podlahové systémy s teplotním spádem s nízkou výstupní teplotou 30 až 35 °C, rekonstrukce a bytové domy v klidné rezidenční čtvrti (velmi nízká hlučnost zařízení).


Vnitřní jednotka
1 – Ovládací panel s diagnostickou jednotkou, 2 – Přepínací ventil pro přípravu TV 3 – Přídavné elektrické topení, 4 – Tlakový senzor, 5 – Oběhové čerpadlo topné vody 6 – Kondenzátor, 7 – Scroll kompresor, 8 – Expanzní ventil, 9 – Oběhové čerpadlo okruhu s nemrznoucí směsí, 10 – Výparník, 11 – Připojovací místa, 12 – Nerezový zásobník teplé vody, 13 – Tepelná izolace zásobníku

Venkovní jednotka
1 – Elektronická jednotka, 2 – Vstup nemrznoucí směsi, 3 – Odmrazování 4 – Výstup nemrznoucí směsi, 5 – lamelový tepelný výměník, 6 – Ventilátor

Základní charakteristiky

GeoTHERM VWL S obsahuje vysoce účinné oběhové čerpadla, které zajišťují dopravu média v otopném i chladicím okruhu. Chod systému zajišťuje scroll kompresor a přesnou regulaci vestavěný ekvitermní regulátor s grafickým zobrazováním bilance získané tepelné energie. Zařízení má v sobě vestavěné přídavné elektrické vytápění o výkonu 6 kW pro případ potřeby navýšení topného výkonu.

Zákazník má možnost vybrat si variantu s vestavěným nerezovým zásobníkem o objemu 175 l a podle potřeby tak ušetří místo i náklady na pořízení samostatného zásobníku. Instalace vnitřní i venkovní jednotky je jednoduchá, díky konstrukci a typu zařízení nehrozí nebezpečí zamrznutí z důvodu poruchy či extrémních mrazů.

Technické parametry čerpadel Vaillant geoTHERM
TypVWL61/3 S81/3 S101/3 S141/3 S171/3 S62/3 S82/3 S102/3 S
Technické údajeProvedení se zásobníkemProvedení bez zásobníku
Tepelný výkon A2W35kW5,77,49,613,916,25,77,49,6
Tepelný výkon A7W35kW6,48,410,315,418,16,48,410,3
Objem zásobníkul-175
Přídavné el. topeníkW6
Výstupní teplota topné vody°C25-62
Typ chladivaR 407C
Rozměry vnitřní jednotkymm (v x š x h)1200/600/8401800/600/840
Hlučnost při A7W35d (A)4551535255455153

Axiální ventilátor s nízkou hlučností

Jedním z nejdůležitějších prvků venkovní jednotky je axiální ventilátor (230 V) s atypicky upravenými lopatkami vyrobenými z hliníkové slitiny. Povrch lopatek je pokryt speciálním plastem vyztuženým skelnými vlákny. To zajišťuje vysokou korozivzdornost, odolnost vůči teplotním změnám a zejména sníženou hlučnost, kterou majitelé ocení při provozu v nočních hodinách. Nízkou hlučnost rovněž zajišťuje plynulý rozběh ventilátoru – 1 minutu a 40 vteřin trvá, než dosáhnou otáčky ventilátoru 100% výkonu. Díky integrované funkci lze nastavit snížení počtu otáček v rozsahu 0 až 40 % maximálního výkonu, a to navíc podle nastavitelného časového programu. Tím dochází ke snížení tepelného výkonu, ale účinnost tepelného čerpadla zůstává stejná.


Instalace TČ geoTHERM VWL S vzduch/voda s venkovní jednotkou
1 – uzavírací ventil
2 – ukazatel teploty
3 – manometr
4 – vyrovnávací nádoba nemrznoucí směsi včetně pojistného ventilu

Další možnosti

Vnitřní jednotka se skládá ze standardních prvků chladicího okruhu se scroll kompresorem. Pro snadné připojení externího zásobníku je v tepelném čerpadle zabudován trojcestný přepínací ventil ovládaný řídicí jednotkou. Přehledný ovládací panel s velkým grafickým displejem podává uživateli všechny potřebné informace. Samozřejmostí je také možnost připojit k tepelnému čerpadlu komunikační jednotku vrnetDIALOG, která umožňuje dálkové ovládání celého topného systému přes internet.

Tepelná čerpadla Vaillant geoTHERM nabízejí uživatelům komfortní vytápění a přípravu teplé vody s minimálními provozními náklady. Moderní konstrukce, použití kvalitních komponentů a rovněž design obou jednotek řadí tato tepelná čerpadla na špičku ve své kategorii.

Autor: Ing. Libor Hrabačka
Foto: Archiv firmy
