Termoreflexní navrhování se stavebními fóliemi Sunflex

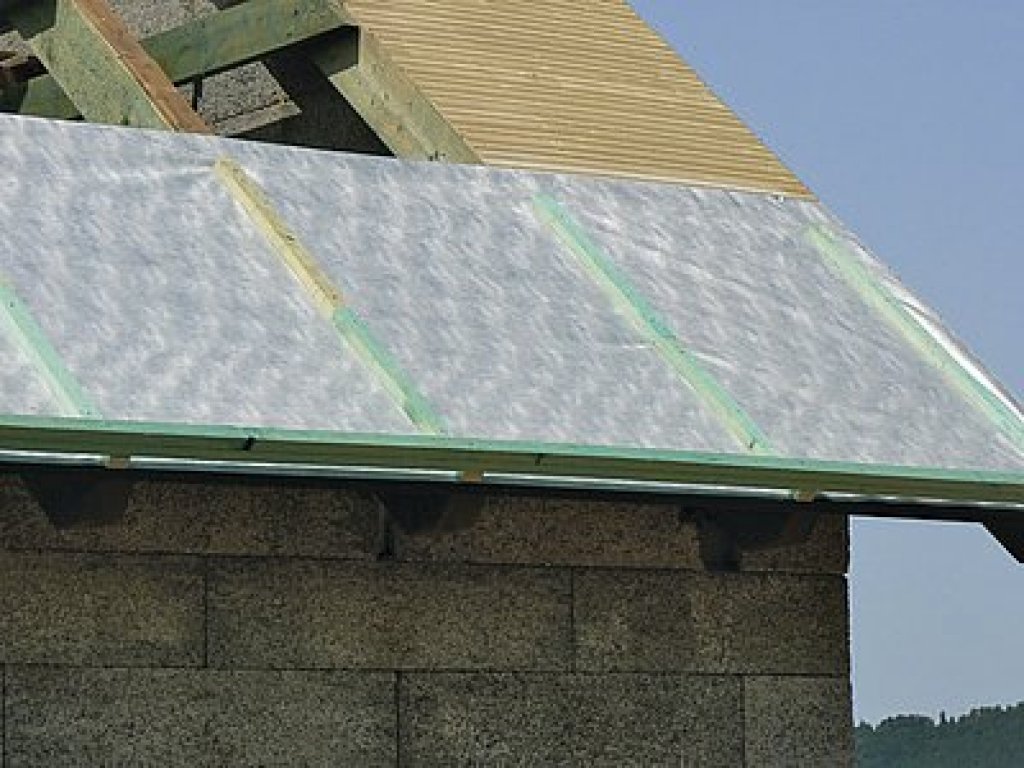

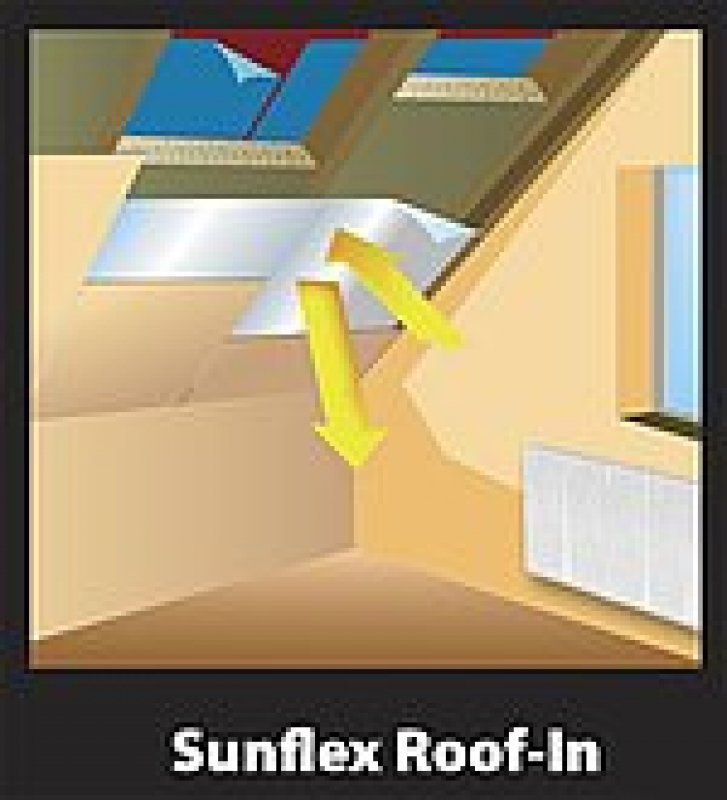

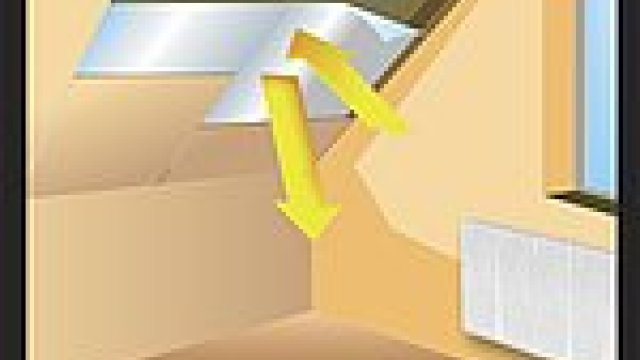

Sunflex Roof-In, Sunflex Contact, Suflex Floor a Sunflex Foam jsou termoreflexní fólie firmy TART. V konstrukcích plní některou z typických „fóliových“ funkcí jako je parozábrana, paropropustná pojistná hydroizolace, podlahová mezivrstva ap. Jejich tepelněizolační účinky, přestože jsou významné, se při navrhování často zanedbávají. Tento článek ukazuje, jak je spočítat.

Všude, kde se v konstrukcích pracuje se vzduchovými mezerami, dochází ke sdílení a prostupu tepla sáláním. Je to většině střech, často ve fasádních tepelněizolačních skladbách a nezřídka i v podlahách, Umístěním termoreflexní fólie do vzduchové mezery zvýšíme její tepelnou izolaci. Efekt reflexní fólie se zvětšuje se zvětšující se tloušťkou vrstvy.

Méně známé je, že termoreflexní povrch fólie, ohraničující jednu či obě strany tepelněizolační desky z minerální vlny nebo pěnového polystyrenu, zvětší i její tepelněizolační účinek. Efekt reflexní fólie v tomto případě se zvětšující se tloušťkou desky klesá.

Tepelné sálání

Příčinou obou jevů je tepelné sálání, tedy elektromagnetické záření, které je nositelem energie, tzn. tepla. Toto záření se téměř bez překážek šíří vzduchem, kde dominuje při přenosu tepla na větší vzdálenosti. Ve zmíněných lehčených izolacích, kde až 98 % objemu tvoří vzduch, se naopak paprsek tepelného záření po několika milimetrech pohltí, tuhá hmota izolace ale zároveň teplo sálá; ve výsledku zhruba třetina tepla prostupuje izolací sáláním, zbytek vedením.

Intenzita tepelného sálání je funkcí čtvrté mocniny termodynamické teploty a stejně tak i všechny zářivé tepelné toky, včetně těch v izolacích. Normované stavební výpočty však pracují s lineárními vztahy. Pro hrubé výpočty je linearizace stavebnětechnických výpočtů se sáláním někdy dostatečná. Pokud však počítáme tepelné odpory, vodivosti a další příbuzné veličiny na tři platné číslice, pak nikoliv.

Tepelný odpor vzduchových mezer s fóliemi Sunflex

Ve vzduchové mezeře, která má tloušťku d a je ohraničena dvěma pevnými povrchy o teplotách θ_I a θ_E a emisivitách ε_I a ε_E, ve kterých se nepohybuje vzduch, prostupuje teplo vedením a sáláním. Hustota vodivostního toku tepla je

a hustota sálavého toku tepla je

kde Δθ = θ_E – θ_I je rozdíl teplot obou povrchů, λ_M = 0,0244 + 3,89·10^-5·(θ_E + θ_I) je střední hodnota součinitele tepelné vodivosti vzduchu v mezeře, R_K je tepelný odpor vzduchu v mezeře, σ = 5,67·10^-8 je Stefanova-Boltzmannova konstanta, Δ(T⁴) = T_E⁴ – T_I⁴ je rozdíl čtvrtých mocnin termodynamických teplot obou povrchů a R_S je tepelný odpor sdílení tepla při sálání v jednotkách K⁴m²/W. Přitom počítáme, že součinitel tepelné vodivosti vzduchu roste s teplotou θ podle vzorce λ_M = 0,0244 + 7,77·10^-5·θ_I.

Celkový tok i tepla mezerou je roven součtu i_K = i_S. Odtud pro pro celkový tepelný odpor R a celkový efektivní součinitel vodivosti λ platí:

a

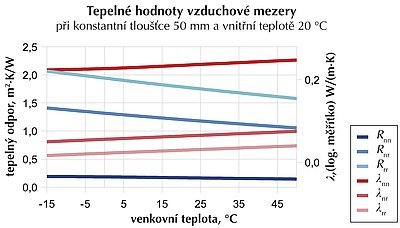

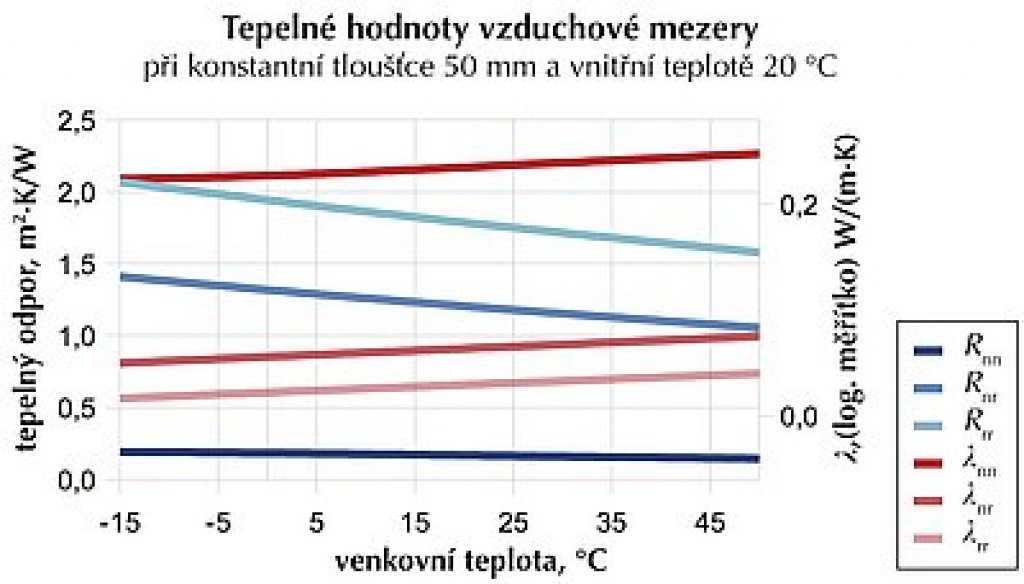

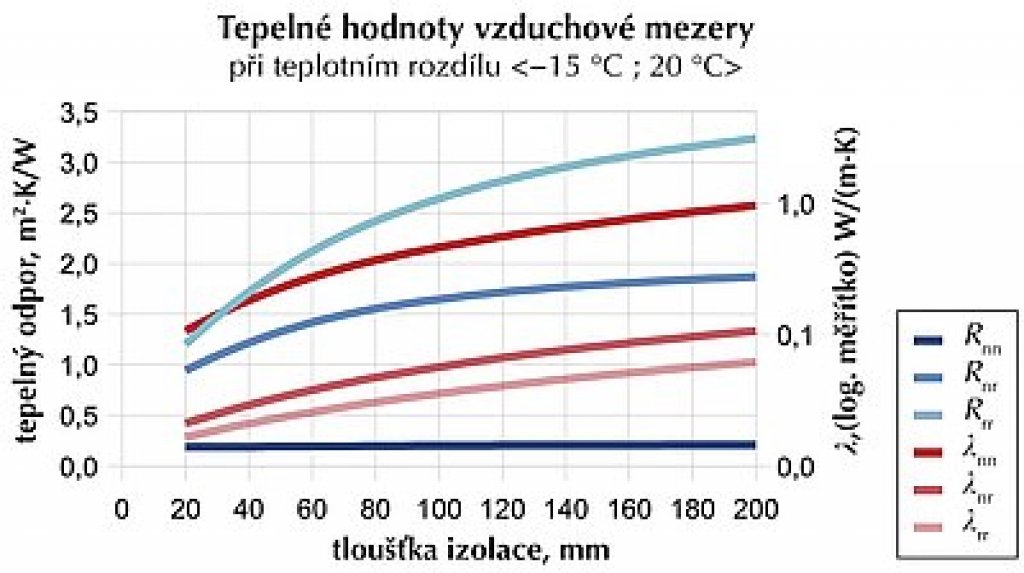

Některé výsledky planoucí z uvedených vzorců ukazují grafy na obr. 1 a obr. 2. I když nezapočítáváme proudění vzduchu v mezeře, je z nich patrná závislost obou veličin na teplotě.

Komínový efekt

Ve spojitosti se vzduchovými mezerami bývá ve stavebnictví často zmiňován tzv. komínový efekt. Je třeba si uvědomit, že tento efekt vzniká hlavně v komíně, kde vespod vzduchového sloupce (v topeništi) je vysoká teplota. V jiných případech nevzniká. Většina, zejména nevětraných mezer, spadá mezi jiné případy. Výjimkou, často přeceňovanou, jsou vodorovné nebo sklonité, odspodu ohřívané mezery, nad jejichž horním záklopem je studený vzduch.

V našich úvahách komínový efekt nezapočítáváme; je však zřejmé, se tím dopustíme mnohem menší chyby, než když ho do výpočtů sklonitých a vodorovných mezer zahrneme pomocí tzv. podobnostních čísel, ale zůstaneme u lineárních fourierovských rovnic.

Tepelný odpor vzdušných izolací s fóliemi Sunflex

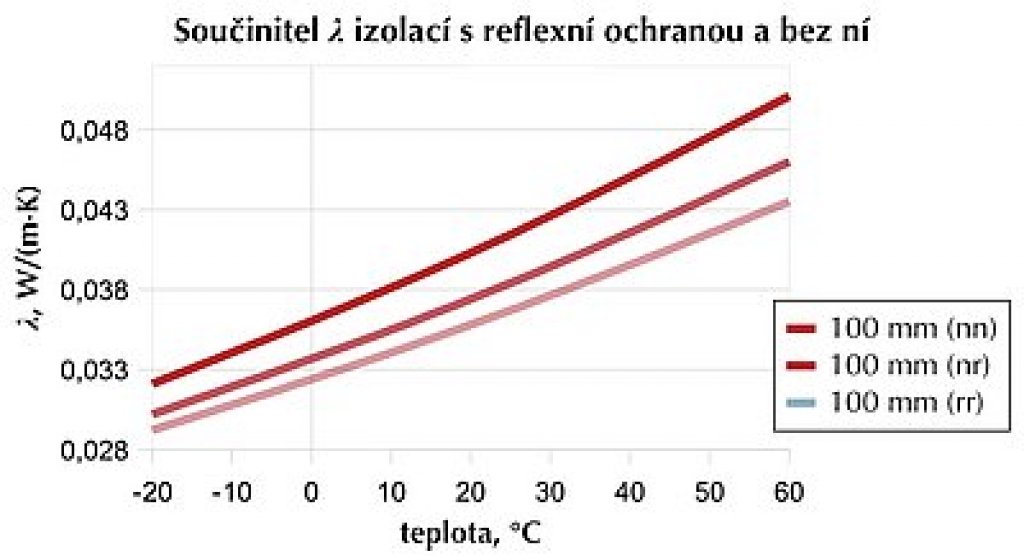

Reflexní plocha termoreflexní fólie kontaktně umístěná na tepelnou izolaci a orientovaná reflexní plochou do izolace, odcloní sálavou složku prostupu tepla v izolaci a zvýší tak její tepelněizolační funkci. Psali jme o tom už v [1].

Literatura a zdroje:

[1] Hejhálek Jiří: Sunflex – účinná ochrana střech před sluncem i mrazem, Stavebnictví a interiér č. 6/2010, str. 24, www.stavebnictvi3000.cz/c3516.
