Odvětrávané fasády T.I.K.O. systems

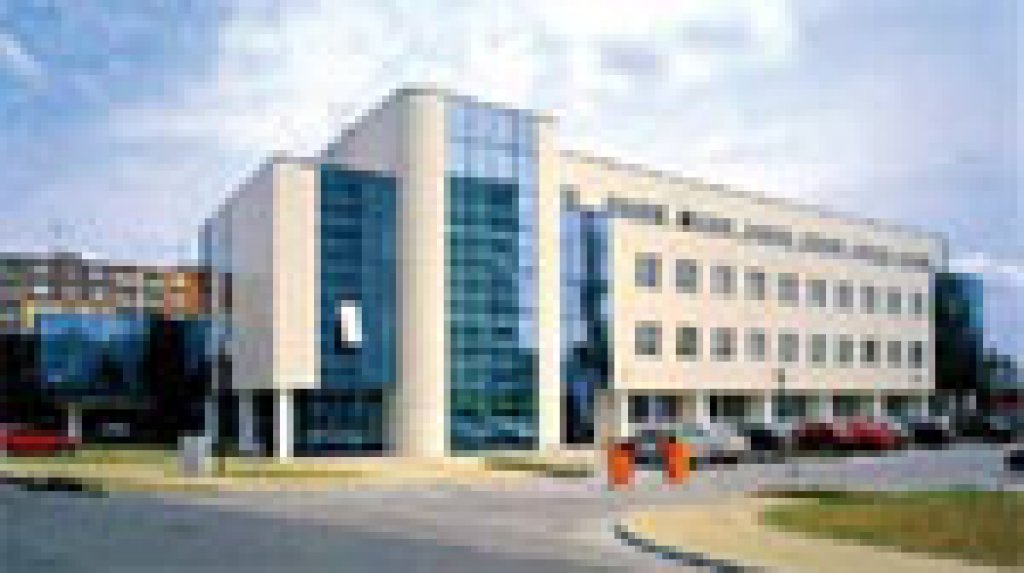

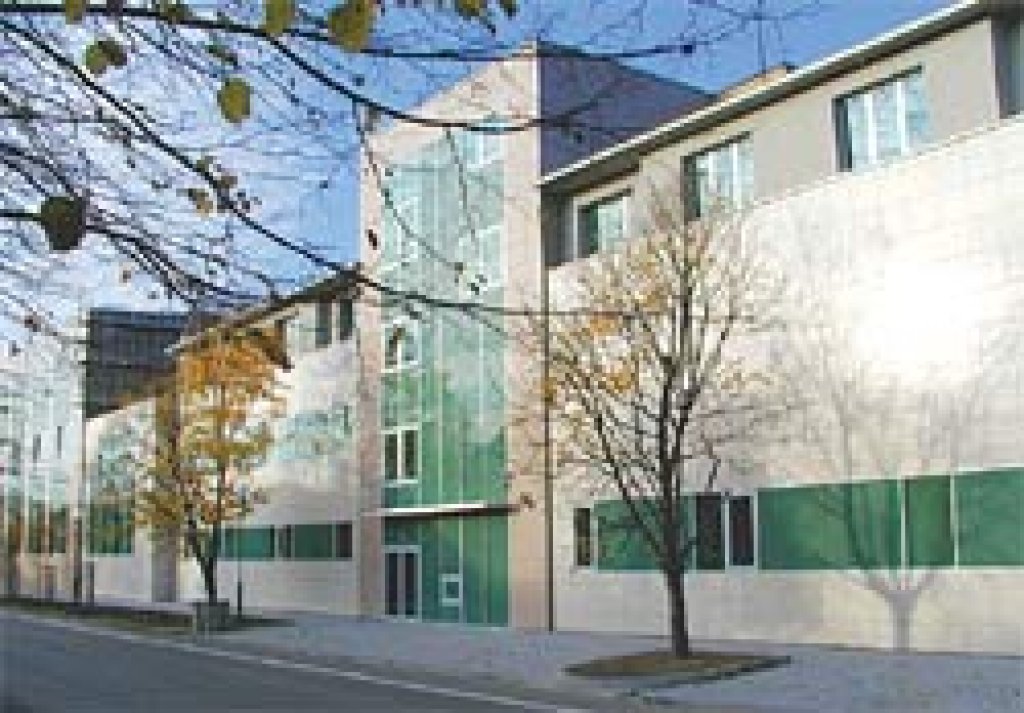

Odvětrávaný fasádní systém T.I.K.O. byl vyvinut tak, aby splňoval uvedené požadavky a nároky. Jeho přednostmi jsou, mimo jiné, vysoká variabilita umožňující řešení téměř libovolného požadavku architekta (projektanta) a použití jakéhokoliv fasádního obkladového materiálu, ale i příznivá cena. O správnosti a úspěšnosti koncepce systémů T.I.K.O. svědčí stovky projektů, realizovaných za více než 10 let činnosti po celé Evropě, např. v Polsku, Česku, Slovensku, Rusku, Rumunsku, Švédsku, Itálii, Makedonii, Maďarsku, atd.

Výstavba nových moderních objektů, ale i rekonstrukce stávajících, ve velké míře využívá moderní technologie a nové stavební postupy. Cílem je dosažení moderního vzhledu a harmonického designu, ale i stavební produktivita a tím ekonomická, technická i časová úspora. To vše poskytí odvětrávané fasády T.I.K.O.

Základem odvětrávaných fasád T.I.K.O. je stavebnicový systém konstrukčních elementů, umožňující vytvářet nejen jednoduché fasádní plochy, ale i důmyslné prostorové konstrukce, dle požadavku konkrétního projektu. Tato koncepce zásadně rozšiřuje možnosti architektům a projektantům a zcela mění dosavadní přístup k fasádním konstrukcím. Těžko lze nalézt požadavek nesplnitelný pomocí fasádního systému T.I.K.O.

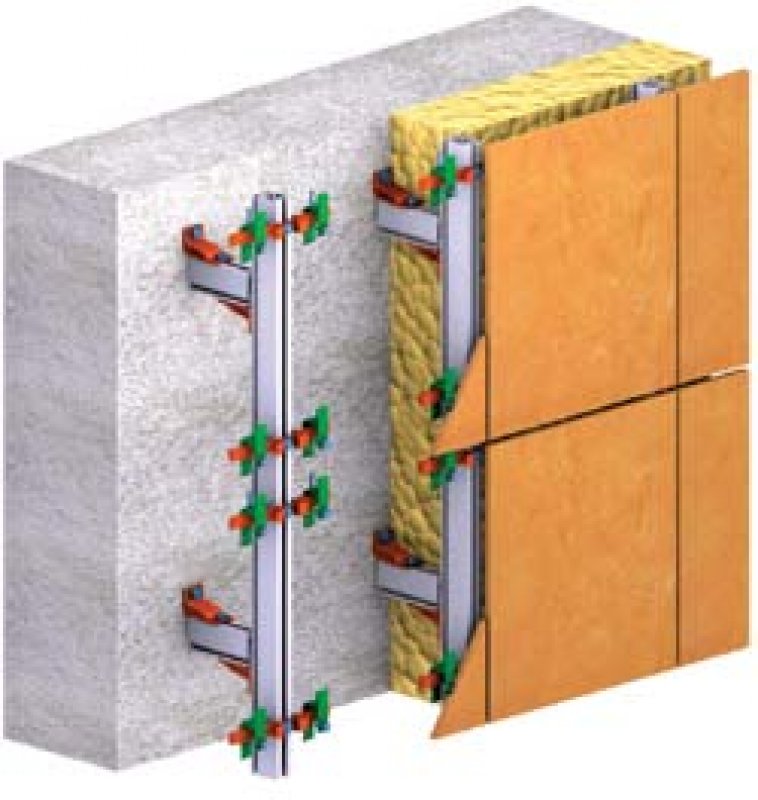

Popis konstrukce:

Základními konstrukčními celky jsou ukotvení do zdi, stěnová konzola, fasádní sloupky a zavěšení obkladu.

Ukotvení odvětrávaných fasád do zdi

Do standardních materiálů se používá kotvení pomocí běžných hmoždin. Speciální stěnová úchytka T.I.K.O. umožňuje jednoduché a mimořádně pevné kotvení do plynosilikátů a cihlových bloků.

Stěnová konzola

Oproti běžným fasádním systémům je konzola T.I.K.O. složena ze tří elementů – konzolového nosníku a dvou kotev konzoly. Spojení těchto elementů umožňuje přesné vyrovnání fasádní roviny ve všech směrech i na libovolně nerovném podkladu. (např. milánská ze. na tramvajové zastávce Chaplinovo náměstí, Praha). Konzola je rovněž délkově univerzální. Hlavní konzolový nosník má profil shodný s fasádním sloupkem a je z výroby dodán v požadované délce. Jeho drážkování umožňuje regulovat délku konzoly v rozsahu 8 cm (například konzolový nosník délky 10 cm je určen pro konzoly délky 10 – 18 cm). Při nutnosti použití jiné délky konzoly nezachycené v projektu je možno na místě velmi snadno vyměnit konzolový nosník na požadovanou délku. Zdvojením prvku »kotva konzoly« získáme konzolu mimořádné únosnosti, při zachování všech uvedených vlastností.

Fasádní sloupek

Je tvořen hliníkovým uzavřeným profilem, shodným s konzolovým nosníkem. Uzavřený profil vyniká, oproti běžně užívaným T-profilům, mimořádnou pevností, což zamezuje deformaci fasády při usazení těžších fasádních obkladů (kámen, terracotta). Kotvicí drážka na každé stěně nosníku umožňuje opět libovolné kombinace vzájemného spojení elementů.

Zavěšení obkladu

Je možné neviditelné nebo viditelné uchycení obkladových desek. Neviditelné uchycení spočívá v uchycení elementu »závěs obkladu« pomocí speciálního kotvícího šroubku do otvoru, vyfrézovaného v zadní stěně obkladové desky. Tento otvor je na dně rozšířen a po utažení kotvícího šroubku se rozpínací podložka přizpůsobí jeho tvaru a dojde k mimořádně pevnému mechanickému ukotvení. Rozpínací podložka nevytváří nadměrné pnutí v materiálu, proto nedochází k praskání obkladových desek. Není nutná vysoká přesnost polohy frézování, snižuje se také náročnost na přesnost při montáži, což urychluje a zlevňuje realizaci. Obkladová deska se závěsnými háčky, uchycenými v každém rohu se zavěsí na sloupkové konzoly – elementy uchycené na fasádním nosníku. Vzájemné poloha elementů sloupková konzola – závěs obkladu je plně rektifikovatelná s absolutní přesností! To umožňuje naprosto precizní a nedostižnou regulaci finální polohy obkladové desky.

Podstatou viditelného uchycení obkladu je závěs z nerezového plechu. Tento závěs má minimální čelní pohledovou šířku 1 mm! Čelní pohledová plocha závěsných elementů u konkurenčních fasádních systémů je řádově větší a významně ovlivňuje a hyzdí celkový vzhled fasády. Průřezový tvar elementu T.I.K.O. logicky odpovídá rozložení silového zatížení na něj působícího. Pro další snížení »viditelnosti « tohoto elementu je možné jeho barevné sladění s obkladovým materiálem.

Špičková kvalita a nedostižné možnosti odvětrávaného fasádního systému T.I.K.O. jsou umocněny komplexní dodávkou, zahrnující velmi podrobné a profesionální zpracování projektové dokumentace (včetně zaměření a vytyčení) a vedením realizace zkušeným technikem. Díky důslednému zpracování projektu, podrobnému vytyčení a vedení zkušeným technikem je samotná manuální montáž velmi jednoduchá a lze ji provést lokálními nekvalifikovanými montážníky, bez použití speciálního nářadí.
