Úspory energie při využití systémové instalace ABB

Funkce ovládané systémovou elektrickou instalací zajišťují vysoký komfort a vzájemné provázání řízení tak, aby prakticky nedocházelo k žádnému plýtvání energií. Znamená to, že systémovou instalací lze dosáhnout až nečekaně vysokých úspor provozních nákladů ve srovnání s klasickou instalací.

Pod pojmem klasická instalace nutně nerozumíme pouze instalaci s obvody souvisejícími se spínáním osvětlení a rozvodem zásuvkových obvodů. Za klasickou instalaci bychom měli považovat každou úzkou oblast funkcí v budově, která má svoje specifické určení a jejíž provoz je řízen autonomně. Znamená to tedy, že do pojmu „klasické instalace” zahrnujeme jak instalaci silovou, tak i oblast měření a regulace. Takto komplexně pojatá klasická instalace v moderních budovách nutně obsahuje celou škálu různých vzájemně nezávislých řídicích systémů se snímači, řídícími jednotkami a případnými dalšími přístroji potřebnými pro svůj provoz. V těchto objektech je pak velmi častým jevem, že jednotlivé obory funkcí mezi sebou nespolupracují, a tím dochází ke zbytečné spotřebě energie. Dalšími nevýhodami takto pojaté klasické instalace je nepřehledný způsob ovládání funkcí, vysoká montážní pracnost, nadměrné množství propojovacích vedení a v neposlední řadě i různý vzhled a barva ovládacích prvků.

Jednoduché a elegantní řešení

Řešení je však poměrně jednoduché a velmi elegantní – nasazení systémové instalace ABB i-bus KNX pro řízení všech funkcí v budově. Systémová instalace neznamená, že není možné použít různé specializované řídicí systémy. Je ale důležité, aby každý z těchto lokálních systémů byl propojen prostřednictvím vhodných komunikačních rozhraní do nadřazeného systému, v němž budou použity snímače jednotlivých fyzikálních veličin tak, aby jejich údaje sloužily i několika účelům. Systémová instalace tedy sdružuje řízení mnoha funkcí do jediného společného systému, je přehlednější, má nižší počet měřených míst, je méně náročná na kabeláž a nezřídka má i nižší pořizovací náklady. Jednoduchou úvahou tak docházíme k závěru: Čím vyšší počet funkčních oblastí ovládaných ve společné instalaci a čím vyšší nároky na provoz těchto funkcí budeme mít, tím relativně nižších nákladů na systémovou instalaci ABB i-bus KNX dosáhneme. Musíme však vždy porovnávat srovnatelné instalace, se stejným nebo podobným rozsahem využití.

Řízení osvětlení

Jednou ze stěžejních oblastí maximálního využití systému ABB i-bus^® KNX je řízení osvětlení. Letos společnost ABB obohacuje tento systém o nové snímače přítomnosti.

Snímač přítomnosti automaticky detekuje přítomnost osob v místnosti. Jeho snímací schopnosti jsou výrazně lepší než u běžných snímačů pohybu, navíc neřídí pouze osvětlovací soustavy. Prázdné kanceláře s rozsvíceným osvětlením a naplno běžící klimatizací jsou již historií.

Pokud sedíte u počítače, vykonáváte jen minimální pohyb. V tomto případě musí být detekce obzvláště citlivá. Spínání osvětlení v místnosti v závislosti na přítomnosti osob je jen začátkem. Řízením osvětlení na konstantní úroveň jasu, tedy vhodnou kombinací přirozeného denního osvětlení s umělým, je spotřebováno jen nezbytné množství energie. Žaluzie, stejně tak jako vytápění, vzduchotechnika nebo klimatizace mohou být taktéž řízeny pomocí snímačů přítomnosti. Praktické zkušenosti ukazují, že snížení teploty v místnosti o 1 °C vede ke snížení spotřeby energie až o 6 %. Ve velkoprostorových kancelářích a s využitím funkce master/slave je možné řídit osvětlení nad jednotlivými pracovišti různě vzdálenými od oken bez nutnosti instalovat snímače intenzity osvětlení. Společnost ABB nabízí široké portfolio snímačů přítomnosti vhodných do různých typů kanceláří.

Ve velkých místnostech s vysokými stropy, jako jsou například tělocvičny či sportovní haly, může řízení osvětlení v závislosti na přítomnosti osob a denním osvětlení ušetřit nemalé peníze. Do těchto prostor se ideálně hodí snímač pohybu Busch-Wächter^® Sky KNX s instalační výškou až 12 m.

Z výše uvedených důvodů naleznou snímače přítomnosti vhodné využití také například ve třídách nebo zasedacích místnostech. Samozřejmě i na chodbách, kde je velký pohyb osob, které pouze procházejí, se osvětlení po jejich detekci sepne a po uplynutí nastaveného časového zpoždění opět vypne. Snímače lze s úspěchem využít pro spínání osvětlení v kombinaci s ovládáním odvětrání, opět s příslušným nastavením časového zpoždění, i v malých místnostech, jako jsou toalety nebo úklidové komory.

Výběr snímače

Volba správného typu snímače závisí především na výšce stropu, velikosti místnosti, umístění a typu snímaného pohybu.

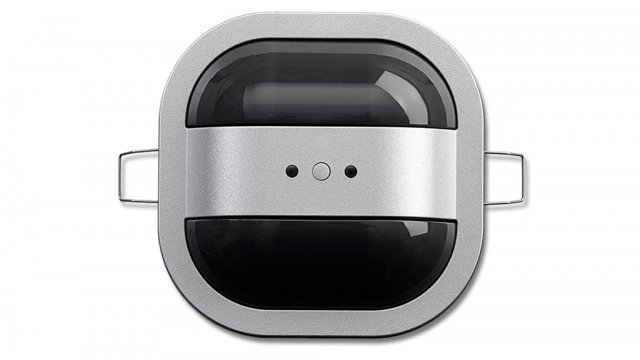

Nové snímače přítomnosti nabízejí zcela originální design, vynikající detekční schopnosti, ale především nové možnosti v nastavení aplikačního programu. Jsou nabízeny ve dvou velikostech Busch-Präsenz Mini KNX a Busch-Präsenz KNX. Kromě velikosti se tato provedení liší různou oblastí zachycení, jak sedících tak stojících osob, při dané montážní výšce. Obě velikosti snímačů jsou nabízeny ve dvou verzích, a to základní a premium s rozšířenými funkcemi.

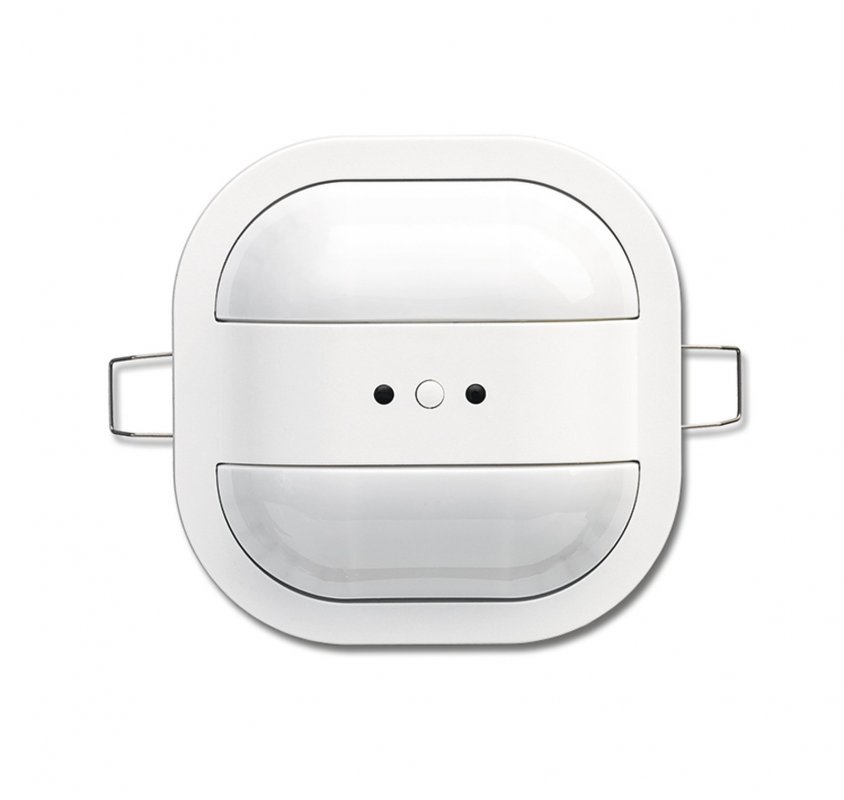

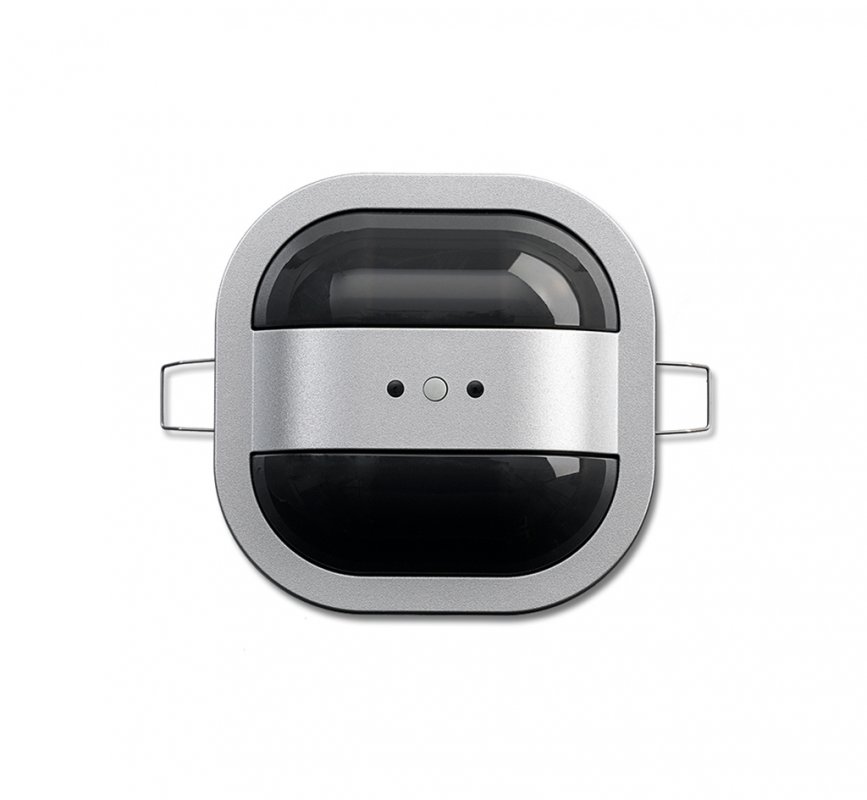

Vidět a přitom nebýt viděn, to je to, co nejlépe charakterizuje nové snímače přítomnosti ABB i-bus^® KNX. Plochý design a barevné varianty, bílá a hliníková stříbrná, plně ladí s interiérem, aniž by byly ovlivněny detekční vlastnosti. Řadu snímačů přítomnosti vhodně doplňuje již zmíněný snímač pohybu Busch-Wächter^® Sky KNX pro instalace na zvýšené stropy.

Všechna provedení jsou jednoduše upevnitelná do dutých stropů pomocí pružinové svorky, anebo je možné montovat je na povrch s využitím elektroinstalačních krabic.

Inteligentní elektroinstalace Egon^®

Uvažujeme-li o chytrém bydlení v rodinném domě, bytě, penzionu, rekreační objektu či třeba jen plně funkční zasedací místnosti, rozhodně bychom měli volit inteligentní elektroinstalaci Ego-n^® od společnosti ABB.

Zvládá centrální i lokální řízení osvětlení, okenních žaluzií či předokenních rolet, elektrických spotřebičů, vytápění a klimatizace, zavlažování a dalších funkcí, které jsou klasickou elektroinstalací jen velmi obtížně řešitelné nebo je nelze realizovat vůbec.

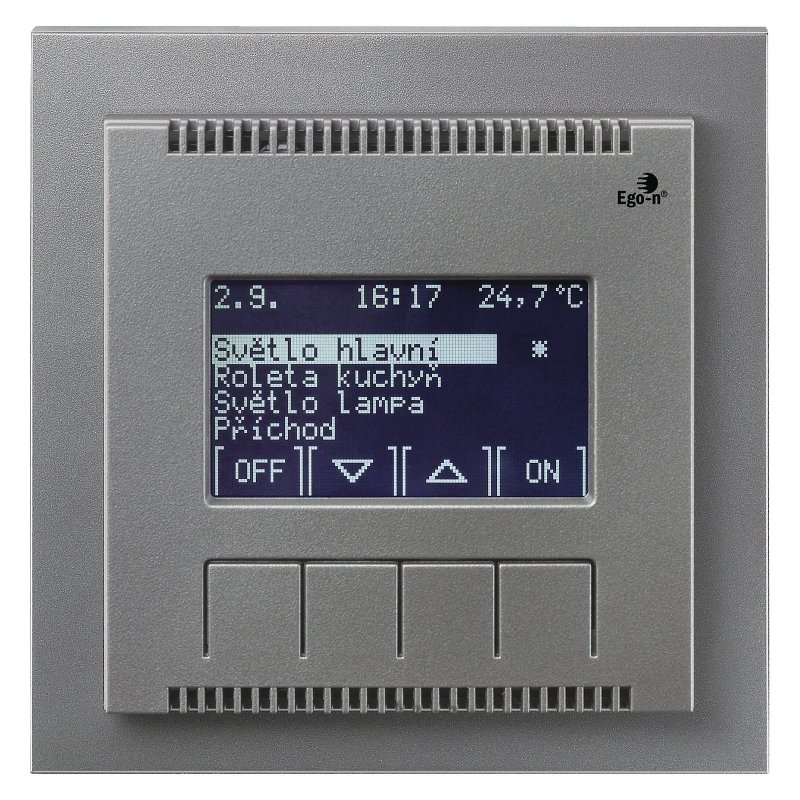

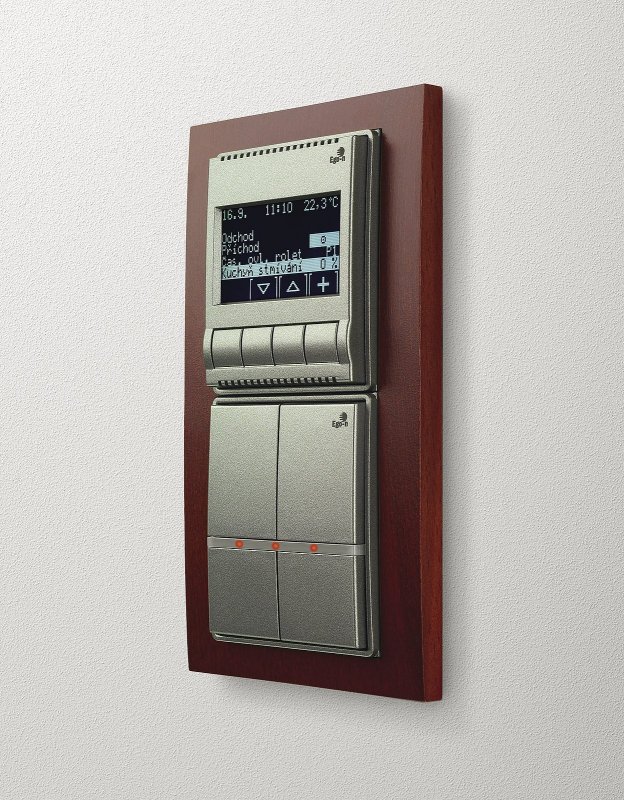

Inteligentní elektroinstalace Ego-n^® se ovládá především pomocí tlačítkových snímačů, které se na první pohled nijak neliší od standardních spínačů a ovladačů a mohou být i takto naprogramovány. Kromě tlačítkových snímačů však existuje celá řada dalších prvků, které mohou snímat a předávat do Vašeho systému mnoho užitečných informací například o tom, zda je venku světlo či tma, jestli prší, jak je silný vítr, jaká je teplota vně objektu i v jednotlivých místnostech apod. Funkcí znají snímače opravdu mnoho a můžete si je vybrat v designových řadách Neo^®, Neo^® Tech, Time^®, Time^® Arbo a Element^®. S bohatou nabídkou ostatních přístrojů v těchto řadách lze vytvořit dokonalý soulad všech elektroinstalačních prvků ve Vašem domě.

Inteligentní elektroinstalaci Egon^® je možné ovládat i pomocí moderních přístrojů, jako jsou tablety nebo chytré telefony. Aplikace pro operační systémy Android a iOS jsou zdarma ke stažení z Google play, resp. AppStore.

Radiofrekvenční ovladače

Systém lze kdykoliv rozšířit či doplnit. Jednoduše pomocí bezdrátových radiofrekvenčních ovladačů. Ty najdou uplatnění tam, kde vodiče nechceme nebo nemůžeme použít (skleněné stěny, pelesti dětských postýlek, opomenutá ovládací místa v již dokončeném domě apod.)

S inteligentní elektroinstalací Egon^® lze dosáhnout i úspor energií. Řízením více funkcí ve společném systému Ego-n^® zajistíme jejich vykonávání jen v době, kdy je jejich provoz potřebný nebo levný (využitím nízkého tarifu). Tím je možné výrazně šetřit energií, jejíž cena neustále stoupá. Systém Ego-n^® také umožňuje regulaci vytápění pomocí systémově řízených termohlavic a tím vytvoří příjemnou tepelnou pohodu individuálně v každé obytné místnosti. Samozřejmostí je i možnost ovládání samotného tepelného zdroje (plynový či elektrický kotel, elektrické podlahové topení, tepelné čerpadlo, rekuperátor apod.). V jednom společném systému elektroinstalace je možné propojit řízení všech funkcí v domě.

Realizaci inteligentní elektroinstalace Ego-n^® zvládne po krátkém zaškolení každý dobrý elektromontér. Nastavení lze provést ve dvou úrovních. V režimu BASIC bez použití počítače, pouze pomocí tlačítek na přístrojích. Tento způsob lze použít u instalace s jedním řídícím modulem (až 64 systémových prvků). Pokud je instalace rozsáhlejší, obsahuje více řídících modulů nebo požadavky na logické funkce, komunikaci GSM apod., použije se úroveň PLUS – nastavení pomocí PC připojeného ke komunikačnímu modulu a softwaru Ego-n Asistent.

Pro více informací navštivte webové stránky www.ego-n.cz.
