Vnitřní kanalizace rezidenčních projektů od společnosti WAVIN Ekoplastik s.r.o.

Firma Wavin Ekoplastik s.r.o. představuje již po řadu let renomovaného výrobce a dodavatele plastových vodovodních a kanalizačních potrubních systémů. Ke konci roku 2005 uvedla na český trh odhlučněné kanalizační potrubí pod názvem Wavin AS, se kterým úspěšně působí na trhu dodnes.

Léčba, odpočinek a rekonvalescence člověka, ať už po fyzické nebo po psychické stránce, představuje sice v mnoha pohledech specifickou, nicméně nesmírně důležitou oblast lidské duševní kultury. Obdobně lze charakterizovat i objekty a budovy, ve kterých dochází k realizaci uvedených činností – např. nemocnice, sanatoria, lázně, hotely apod. V porovnání s objekty klasické, např. bytové či průmyslové výstavby, jsou na tyto objekty kladeny mnohem vyšší nároky a požadavky, ať už technického nebo případně hygienického charakteru. Uvedená zařízení by měla představovat „oázy klidu” bez působení rušivých vlivů.

Hluk z vnitřní kanalizace

Mezi největší narušitele klidu a pohody, které působí nepříznivě na psychickou a fyzickou rovnováhu člověka patří nadměrný hluk. Ten může vznikat mnoha způsoby, např. hluk spjatý s lidskou činností, dále činností malých domácích spotřebičů nebo velkých pracovních strojů. Opomenout však nelze ani hluk vznikající provozem a údržbou vnitřního kanalizačního systému. Právě hluk, mající svůj původ v užívání sanitárních zařízení, jeho následné šíření příslušným odpadním potrubím a případná jeho eliminace, před stavuje těžiště předkládaného článku.

Porovnání hluku do 100 dB

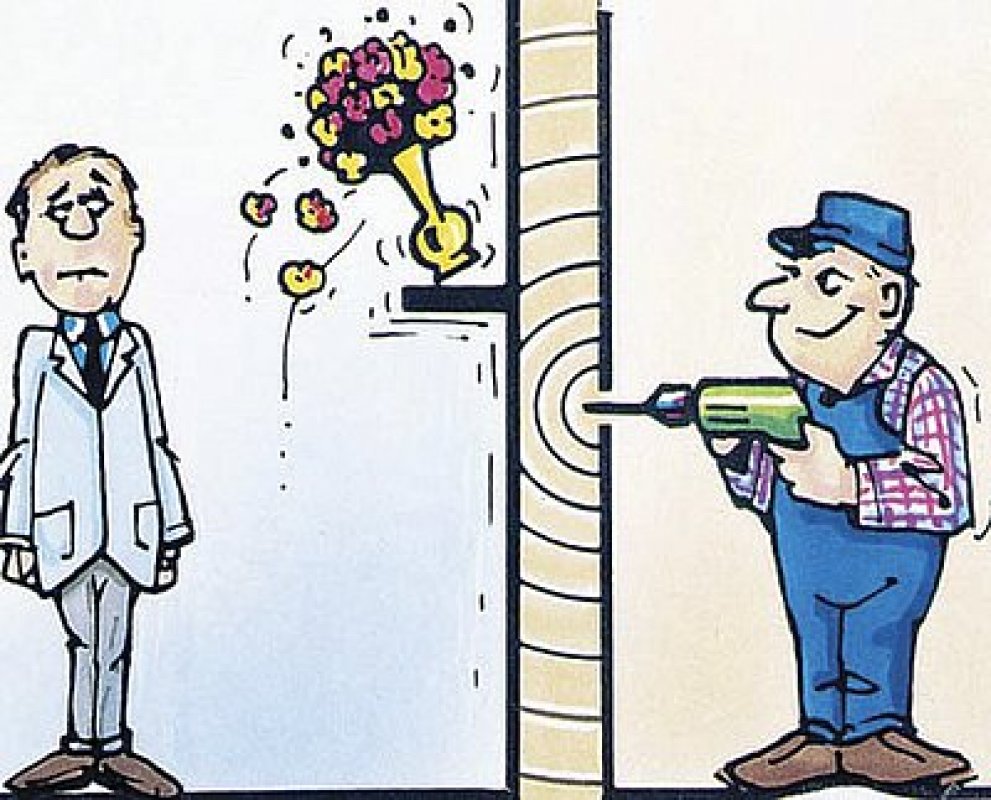

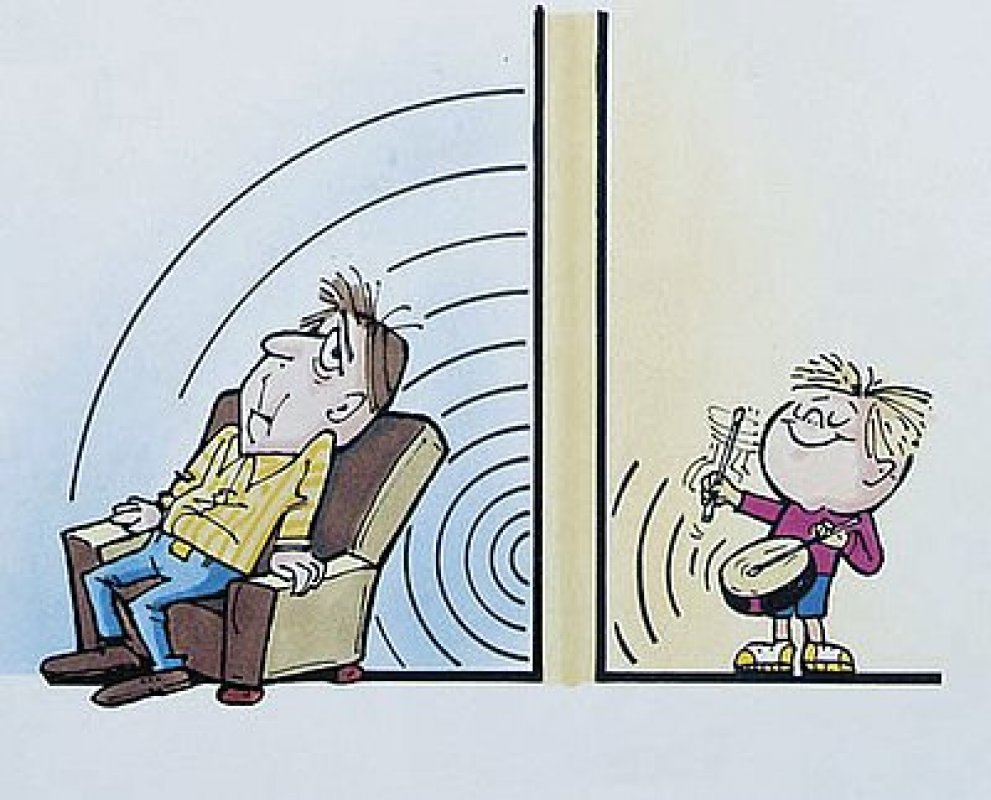

Dle místa svého vzniku a hlavně dle způsobu svého přenosu okolím rozeznáváme dva základní typy šíření hluku – hluk šířící se vzduchem a hluk šířící se hmotou. V systémech pro odvod odpadních vod uvnitř budov se vyskytují oba uvedené způsoby šíření hluku. Šíření hluku vzduchem je reprezentováno hlukem, který vzniká rychlostním průtokem odpadní vody uvnitř kanalizačního potrubí. Hluk šířící se hmotou (stěnou potrubí) vzniká nárazy odpadní vody na stěnu potrubí – zejména v místech prudkých změn směru toku, což jsou např. kolena, odbočky apod.

Normy a směrnice

Problematika povolených hodnot hluku, který vzniká v souvislosti s provozem vnitřní kanalizace, není doposud v ČR komplexně řešena žádnou národní normou, ani žádným závazným předpisem. Z tohoto důvodu se k posuzování uvedené problematiky v praxi běžně používá norem zahraničních. V odborných kruzích jsou nejvíce uznávané, a tím pádem i nejrozšířenější, německá norma DIN 4109 a směrnice VDI 4100.

Norma DIN 4109 je spíše obecnějšího charakteru – předepisuje parametry zvukové izolace globálně pro oblast pozemního stavitelství. Směrnice VDI 4100 již detailněji konkretizuje hodnoty povolených hlučností v závislosti na typu a účelu budovy. Pokud se pouze okrajově dotkneme konkrétních dovolených hodnot hluku, které uvedené předpisy povolují, tak se jedná o 30 dB v případě DIN 4109 a 20 dB v případě VDI 4100.

Jelikož předkládaný článek si bere za cíl popsat současnou problematiku a trendy oboru vnitřní kanalizace v objektech určených k odpočinku, relaxaci a rekonvalescenci člověka, představují výše prezentované hodnoty nejpřísnější mezní kritéria. Splnění těchto kritérií zaručí vysoký komfort pro konečného uživatele celého stavebního komplexu. Pro lepší představu o tom, v jakých hodnotách se zde pohybujeme, jsou v tabulce uvedeny orientační hodnoty hlukových intenzit pro vybrané životní situace.

Splnění uvedených protihlukových po žadavků nebývá v praxi jednoduché. Úspěch je závislý na mnoha faktorech, je to např. materiál kanalizačního potrubí, instalační objímky, způsob provedení instalace, vlastní koncepce kotvení potrubí apod. Současný trend při výběru materiálu potrubí se jednoznačně ubírá směrem k používání moderních materiálů na bázi různých molekulárních modifikací polypropylenu. Tradiční materiály, např. standardní polypropylen (známé HT potrubí), litina, ocel, jsou již technicky překonány a proto se ve zmiňovaných projektech rezidenčního charakteru již prakticky nepoužívají.

Odhlučněná vnitřní kanalizace

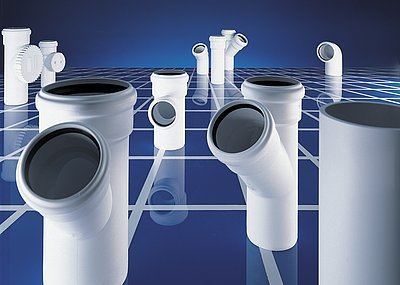

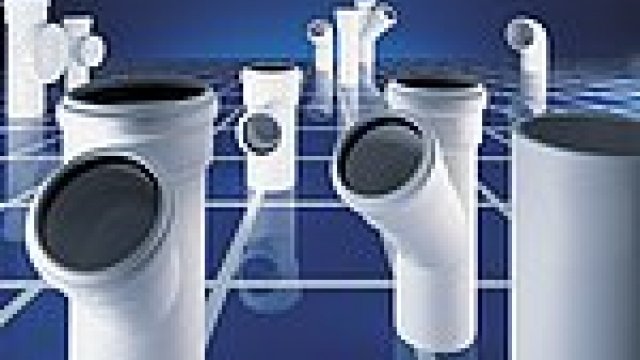

Wavin AS, který je dodáván společností Wavin Ekoplastik s.r.o., představuje komplexní a moderní systém řešení odhlučněné gravitační vnitřní kanalizace. Díky svým vynikajícím zvukově izolačním vlastnostem nachází uplatnění všude tam, kde je nezbytná zvýšená ochrana proti hluku – ke zmiňovaným budovám nemocnic, sanatorií, hotelů přidejme ještě kancelářské prostory, školní učebny a posluchárny, dále pak rodinné a bytové domy a mnoho dalších aplikací.

Systém Wavin AS je vyráběn ze speciálně, pro tyto účely, vyvinutého materiálu Astolan^® (minerálně zesílený PP; hustota 1,9 g/cm³; měrná hmotnost 4,1 kg/m pro DN/OD 110; modul pružnosti 3800 MPa; požární odolnost B2; barva světle šedá – RAL 7035), díky kterému je schopen efektivně tlumit hluk vznikající provozem kanalizačního systému. Samozřejmostí systému Wavin AS zůstává i vysoká teplotní (trvale 90 °C, krátkodobě až 95 °C) a chemická odolnost (pH 2 až pH 12).

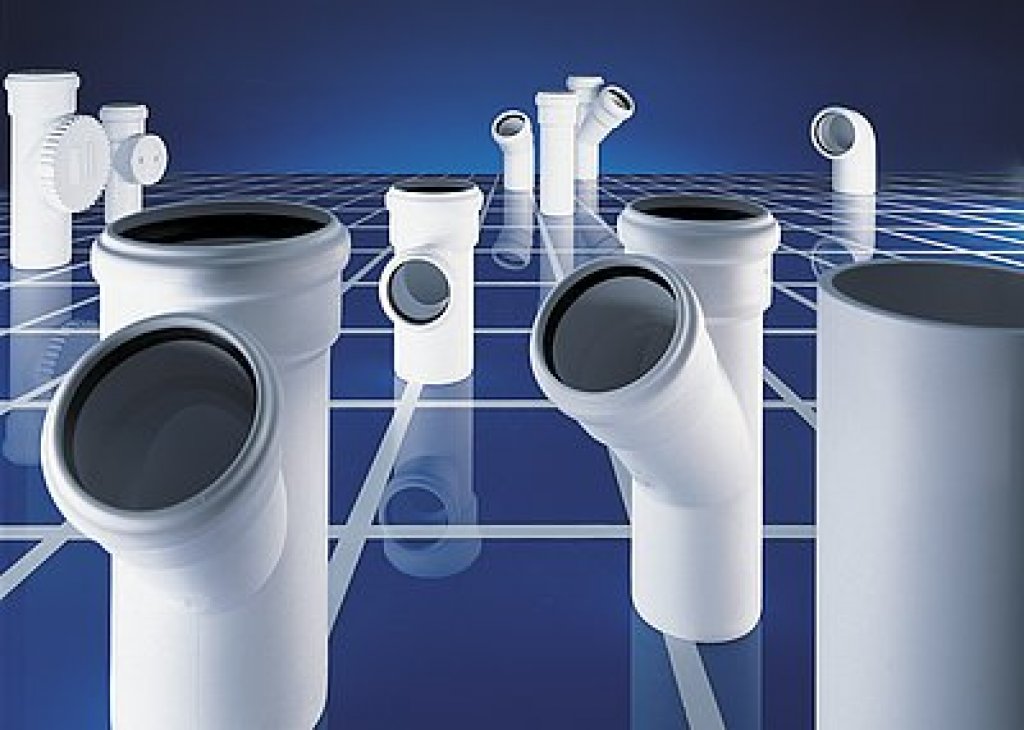

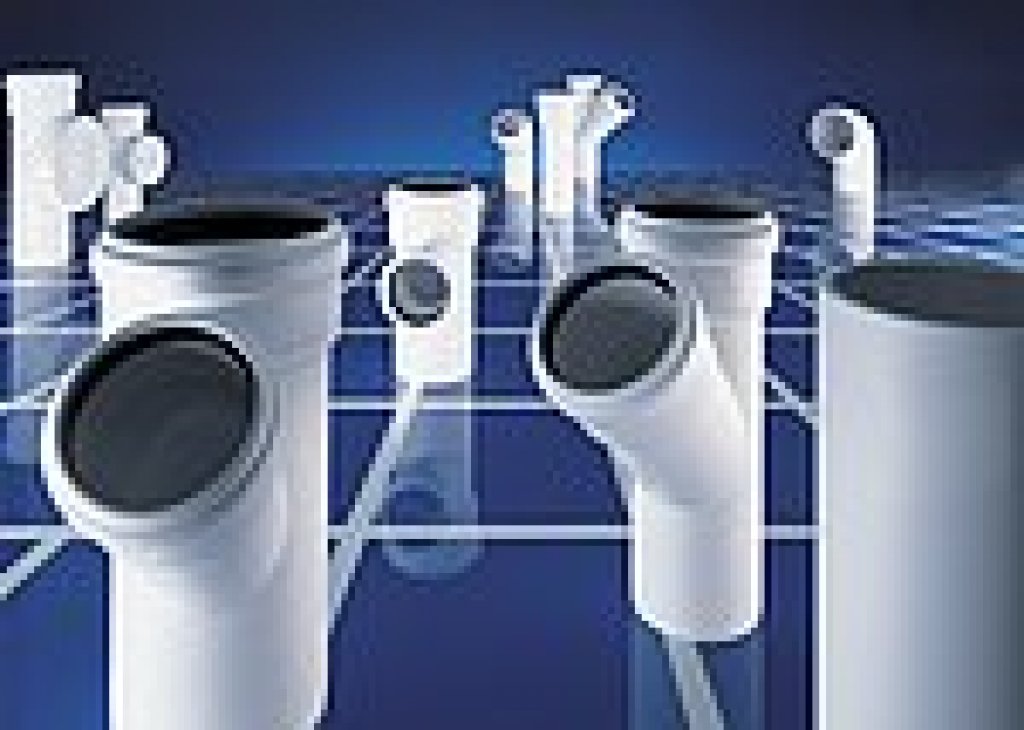

Potrubí systému Wavin AS je vyráběno v široké škále průměrů 56, 70, 90, 100, 125, 150, 200 mm a délek od 150 mm do 3 m. Součástí systému je rozsáhlý výrobní program tvarovek, včetně různých přechodů na jiné materiály (HT, KG, PE apod.) a protipožárních manžet. To vše podtrhují již tradiční výhody plastových potrubních systémů, jejich hydraulická hladkost, odolnost proti korozi, nízká hmotnost, snadná montáž a nízké pořizovací náklady.

Zkušební měření

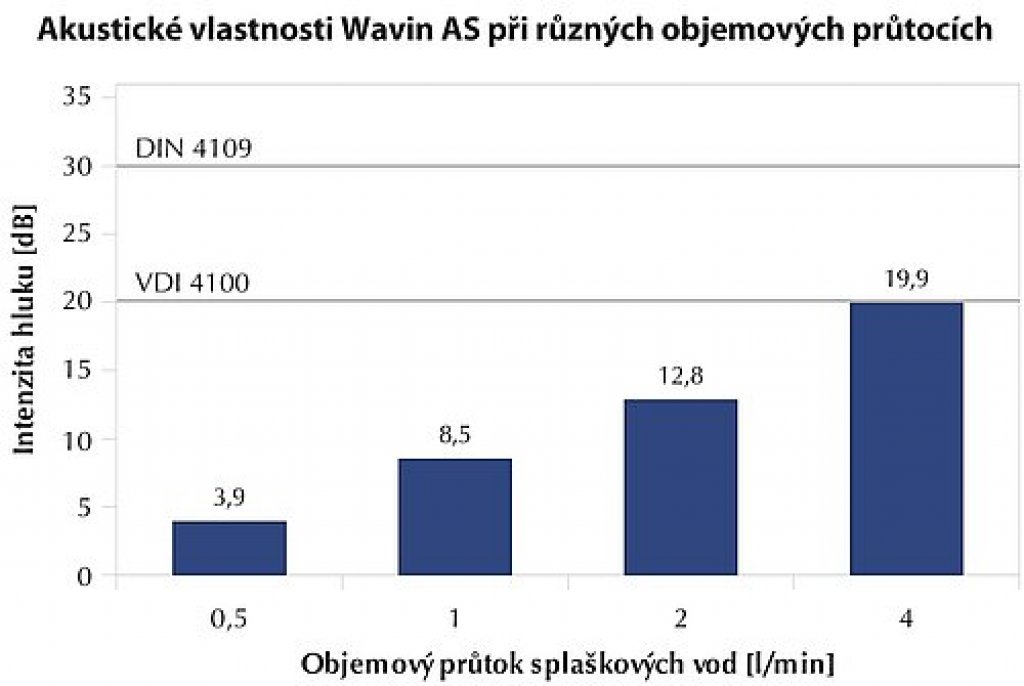

Jako zvukově izolační systém splňuje Wavin AS maximální požadavky zvýšené ochrany před hlukem, které stanovují již výše citované předpisy DIN 4109, resp. VDI 4100. Měření konkrétních hodnot hluku pro potrubí Wavin AS bylo provedeno ve Frauenhoferově institutu stavební fyziky ve Stuttgartu v Německu. Výsledky měření jsou pro různé objemové průtoky uvedeny v grafu.

Uvedené hodnoty byly naměřeny na zkušebním rozvodu, který byl instalován na stěnu o plošné hmotnosti 220 kg/m² pomocí objímek určených pro tzv. podpěrný způsob kotvení. Zde je důležité upozornit, že v případě použití jiných objímek (např. klasické ocelové objímky s gumovou vložkou, celoplastové rychloupínací objímky typu poloclip) nebo v případě instalace rozvodu na stěnu o nižší plošné hmotnosti než je 220 kg/m², je nutné počítat se snížením antihlukového efektu systému. Další provedená měření prokázala, že potrubí Wavin AS je schopno splnit uvedené požadované hlukové limity i při použití standardních ocelových objímek s gumovou vložkou.

Referenční stavby

Závěrem tohoto článku uveďme příklady některých referenčních staveb realizovaných poslední dobou, na kterých byl použit kanalizační systém Wavin AS – Nový pavilon Spa resort Strom života (součástí léčebného komplexu v Lázních Bělohrad), Krajská nemocnice Liberec, hotel nh Praha Radlická, Albatross Golf Resort Vysoký Újezd u Prahy, dům poutníků Trapistického kláštera v Poličanech nebo Hotel Olympic Albion Karlovy Vary atp. Dále bychom mohli jmenovat nespočet větších či menších staveb bytového, průmyslového a administrativního charakteru po celé České republice.
