Vrtací a sekací příslušenství SDS-plus a SDS-max od společnosti NAREX

Zabýváte se montážemi a kotvením stavebních prvků a systémů? Provádíte různé instalace v novostavbách nebo rekonstruovaných objektech? Sníte o kvalitním, prověřeném a cenově dostupném příslušenství pro vaše elektropneumatická kladiva? Pak bychom vás rádi informovali o výhodách a šíři našeho vrtacího a sekacího příslušenství s upínáním SDS-plus a SDS-max.

Zkratka SDS vychází z dnes rozšířeného mezinárodního označení Special Direct System, který byl poprvé uveden na trh v roce 1975 jako nový nástrčný (upínací) systém pro elektropneumatická kladiva. Výhodou tohoto systému je rychlá výměna nástrojů ve sklíčidle bez použití klíčů a kliček a schopnost efektivně přenášet energii ze stroje na špičku nástroje. Během uplynulé doby se na trhu s elektropneumatickými kladivy ustálily dvě verze tohoto systému, SDS-plus a SDS-max, kterým se postupně podařilo vytlačit jiné, do té doby běžně používané systémy upínání.

Princip funkce

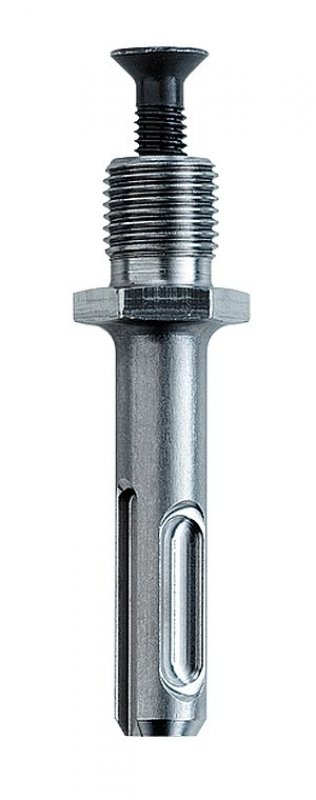

Upínání SDS-plus, obvyklé pro kladiva ve váhové kategorii 2–4 kg, je charakteristické průměrem upínací stopky 10 mm, dvěma protilehlými podlouhlými prohlubněmi, které slouží pro zajištění nástroje ve sklíčidle kuličkovým mechanismem a dvojitým žlábkováním, které pomocí výstupků ve sklíčidle přenáší kroutící moment od stroje.

Při axiálním vratném pohybu nástroje se kuličky dávají do pohybu a výstupky ve sklíčidle se posouvají ve žlábcích. Nástroji se tak dostává větší razance a příklepové vrtání nebo sekání do tvrdých materiálů je účinnější.

Upínání SDS-max je konstrukčně velice podobné verzi SDS-plus, ale upínací stopka je robustnější (Ø 18 mm) a pro přenos kroutícího momentu využívá celkem tří žlábků. Díky tomu je tato varianta vhodná pro těžší nasazení s kladivy v kategorii nad 5 kg.

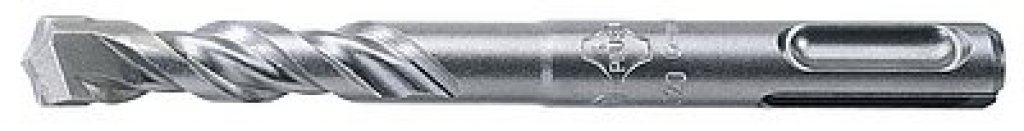

Dvoubřité vrtáky

Dvoubřité vrtáky NAREX 4 PLUS (SDS-plus) jsou charakteristické speciálně broušenými tvrdokovovými břity, které umožňují lehké centrování, citlivé navrtávání materiálu a v případě kontaktu s armaturou její odvrtání. Hlava vrtáku je dynamicky tvarovaná, rychleji proniká do otvoru a zajišťuje okamžitý odvod materiálu ke spirále. Čtyřnásobná spirála rychle vynáší odvrtaný materiál z otvoru, takže snižuje tření vrtáku a zvyšuje pracovní tempo. Lineárně zesílené jádro vrtáku tlumí vibrace a přenáší více energie ze stroje na špičku nástroje.

Vrtáky s průměry od 4 do 16 mm oceníte nejen např. při fixaci izolace na fasádách a plochých střechách, ale i při osazování vysokopevnostních kotev nebo při kotvení výplňových konstrukcí.

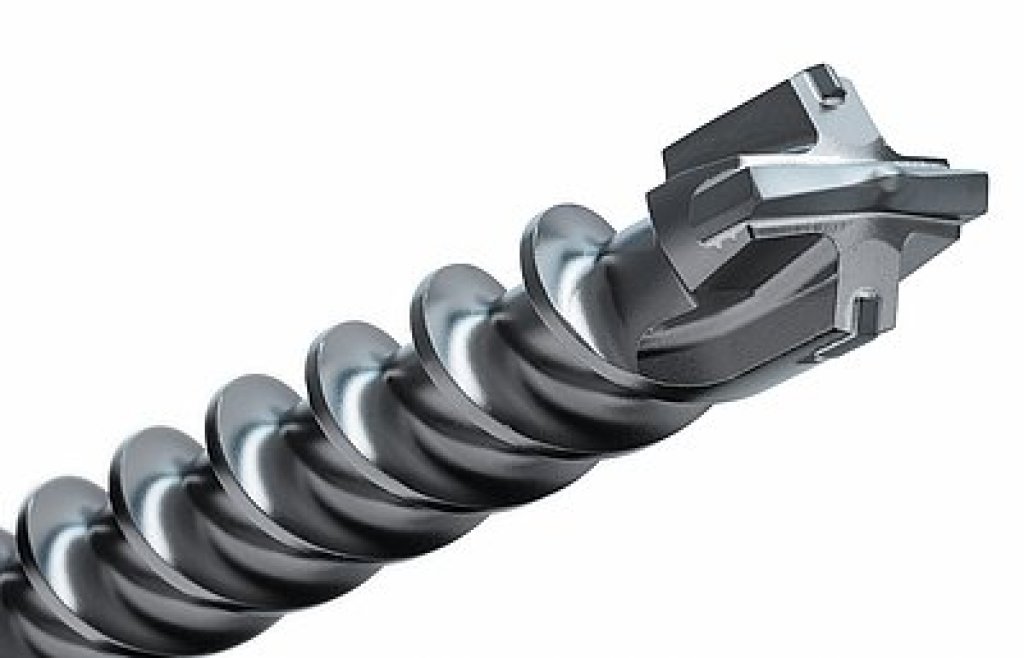

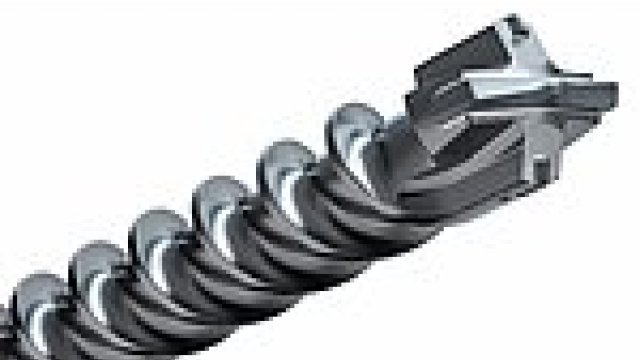

Čtyřbřité vrtáky

Čtyřbřité vrtáky NAREX ZENTRO (SDS-plus nebo SDS-max) jsou naší odpovědí na stále rostoucí požadavky trhu. Tento typ vrtáku prošel dlouhým vývojem, aby splnil nejvyšší požadavky profesionálních uživatelů na životnost vrtáku a efektivitu vrtání, tolik potřebných při odvrtávání průchozích otvorů pro kabeláže, rozvody vody, plynu a topení, ale také na odvrtávání hlubokých injektážních otvorů nebo otvorů pro osazování vysokopevnostních kotev, či kotvení armatury.

Hlavními přednostmi tohoto vrtáku je jeho dynamická symetrická vrtací hlava se 4 břity a robustní spirála s krátkým stoupáním. Symetrická hlava napomáhá snadnému navrtávání materiálu a zároveň lepšímu centrování vrtáku v otvoru, zlepšuje narušování a odebírání materiálu. Robustní spirála zajišťuje okamžitý odvod vyvrtaného materiálu, zesiluje jádro vrtáku a zaručuje maximální přenos energie. Konstrukce tohoto vrtáku odolává vysokému tření v otvoru, dokáže si poradit i s armaturou a snižuje hluk a vibrace působící na obsluhu. Možný rozsah použití v návaznosti na typ vrtacího kladiva leží v průměrech mezi 16–45 mm a v pracovních délkách až 800 mm.

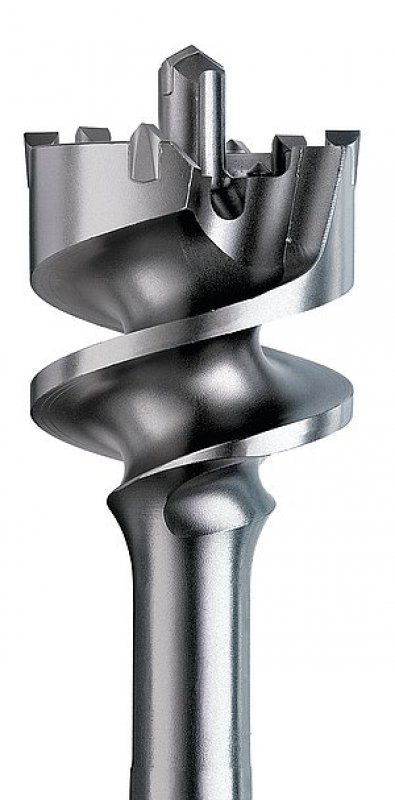

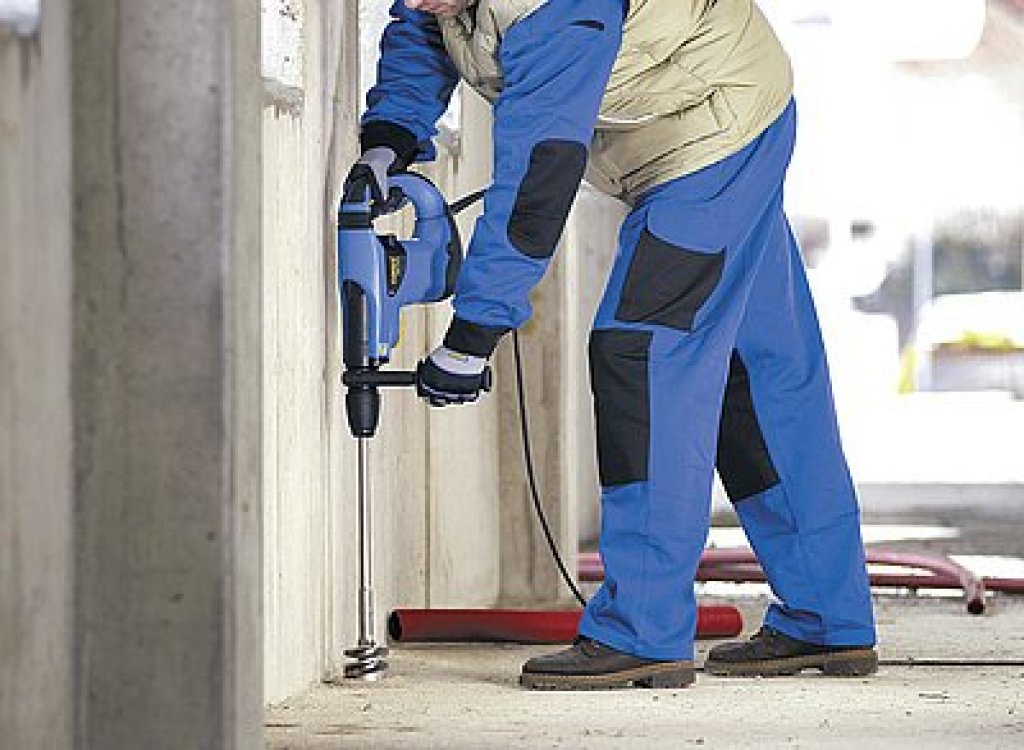

Průrazové vrtáky

Průrazové vrtáky NAREX (SDS-max) jsou typickým představitelem moderního vrtacího příslušenství pro profesionální instalatéry, kteří potřebují často vrtat průchozí otvory pro odpadní a kanalizační roury vzduchotechniku, kouřovody apod. Jedinečná konstrukce vrtací hlavy umožňuje nasazení vrtáků do nejtvrdších stavebních materiálů při zachování dlouhodobého výkonu a životnosti.

I přes větší průměry (vrtáky nabízíme ve škále od 40 do 80 mm) jsou jejich předností také přesné navrtávání díky robustnímu centrovacímu vrtáku a rychlý prostup materiálem díky pájeným tvrdokovovým břitům. Vyvrtaný otvor se nemusí dodatečně vysekávat, neboť je materiál v otvoru plošně rozrušován a pomocí spirály vyváděn za vrtací hlavu, kde nemá tendenci blokovat nástroj a zvyšovat tření. Díky tomu je otvor rovný, kruhový, s odvrtaným pozadím a práce s průrazovými vrtáky je šetrná na sílu obsluhy.

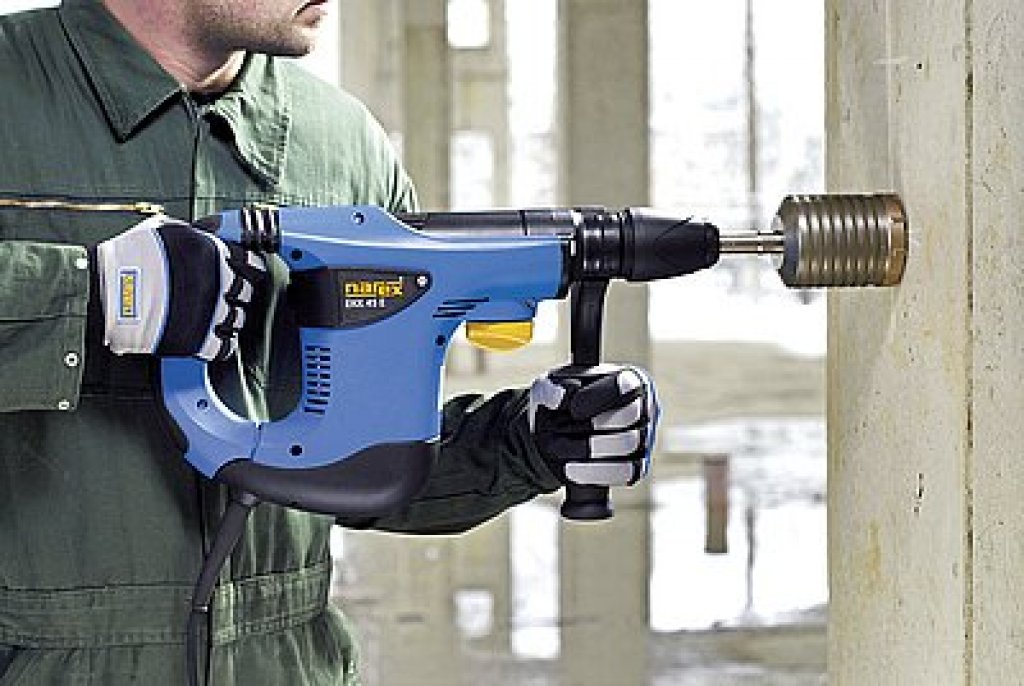

Duté vrtací korunky

Duté vrtací korunky NAREX (SDS-max) jsou levnější alternativou průrazového vrtáku. Opět se jedná o speciální nástroj s využitím zejména v oblasti elektroinstalací objektů. Na rozdíl od průrazových vrtáků, je možné ale průběžně vrtat otvory pouze na výšku korunky a otvor dodatečně začistit odsekáním zbytkového materiálu.

Takovýto pracovní postup je sice zdlouhavý, avšak pro odvrtávání přesných otvorů pro elektroinstalační krabice zcela dostatečný.

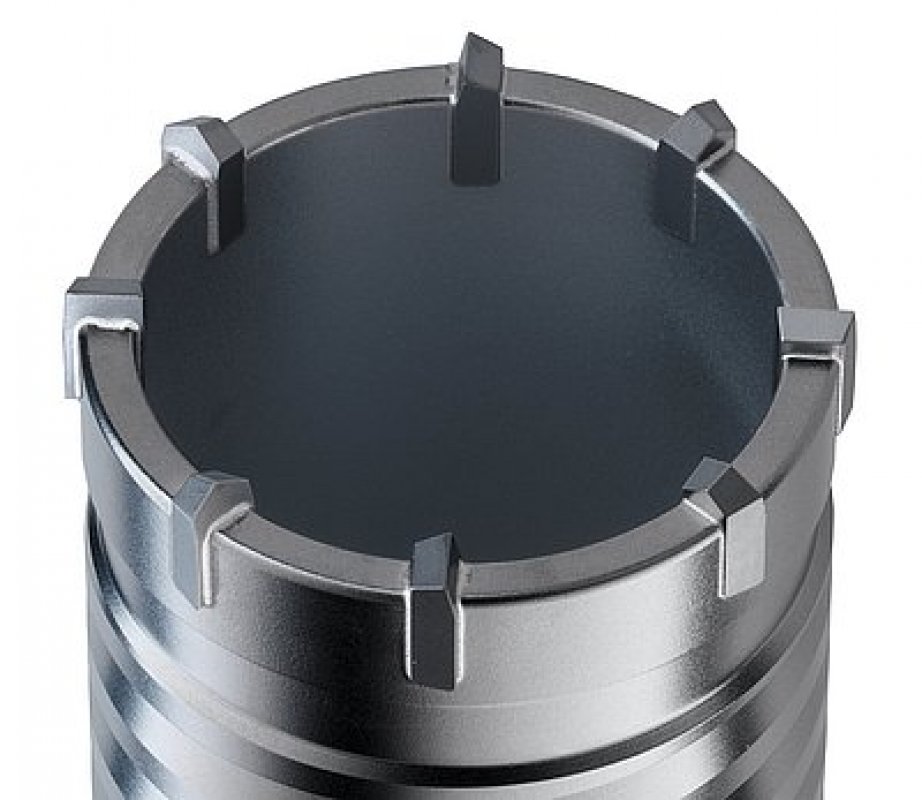

Korunka je asymetricky osázena 4 zkosenými a 4 rovnými pájenými tvrdokovovými břity. Zkosené břity vedou k lepšímu navádění nástroje do materiálu a k větší tichosti chodu při vrtání. Při výskytu armatury působí tento klín obzvláště agresivně. V takto připraveném a předvrtaném podkladu dosahují následně rovné břity vyšší efektivity. Vnější spirála na korunce snižuje třecí ztráty a tím prodlužuje životnost korunky. Možný rozsah použití tohoto příslušenství v návaznosti na strojích Narex se pohybuje v průměrech mezi 65–100 mm.

Kvalitní a odolné sekáče

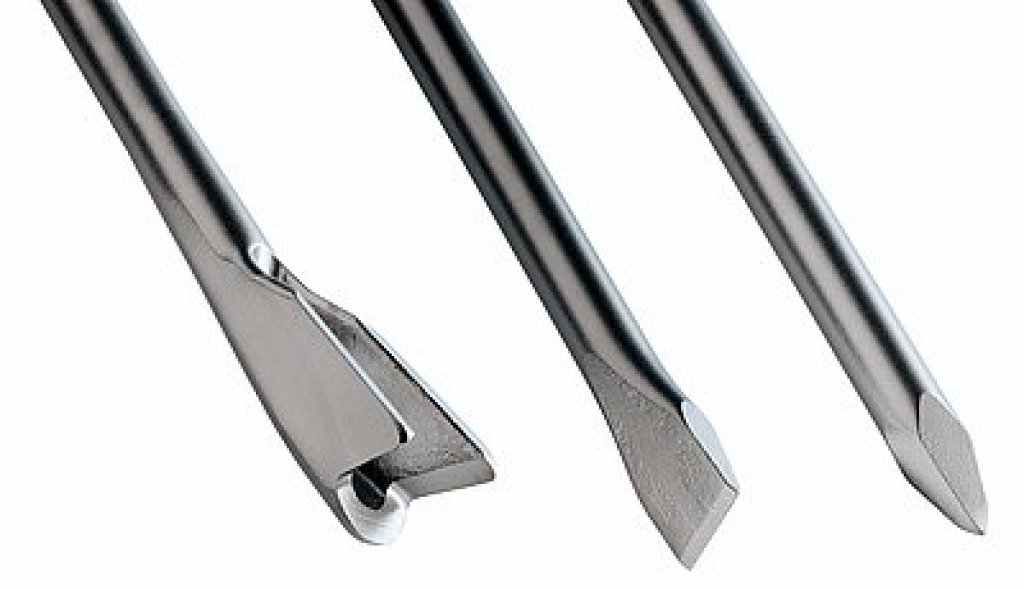

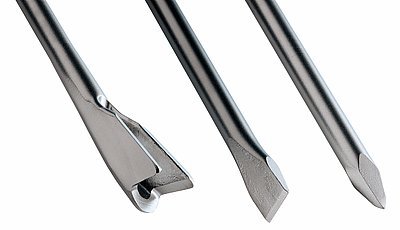

Sekáče Narex (SDS-max) jsou základním pilířem pro nasazení čistě sekacích kladiv a doplňují nabídkovou řadu příslušenství pro další možná použití kombinovaných kladiv.

Předností našich sekáčů jsou minimalizace opotřebení, zvýšená tvrdost povrchu, použití kvalitní ušlechtilé oceli a cenově dostupný produkt.

Soubor osmi základních modelů ocení uživatelé nejen při odbourávání a začišťování betonových nebo zděných prvků, odsekávání omítek, obkladů a podlahovin, ale také při drážkování pro instalace nebo při vysekávání instalačních otvorů.
