EVALON-Solar - světový unikát v oboru hydroizolačních fólií

S výrobky německé firmy alwitra GmbH Trier se na našem trhu setkáváme čím dál častěji. Jedná se o kompletní systém produktů, určený pro ploché střechy. Patří do něj vytlačované hliníkové profily k ukončení okrajů střech, zhlaví atik, popřípadě lemující profily okrajů teras, dále střešní vpusti a odvětrání včetně kompletního sortimentu doplňků a příslušenství.

Významnou skupinou systému alwitra jsou hydroizolační fólie. První a u nás známější je fólie na bázi EVA/PVC (tj. etylen-vinyl-acetát legovaný polyvinylchloridem) pod obchodním názvem EVALON. V jeho sortimentu jsou typy EVALON, EVALON V, EVALON GV, EVALON SK (obr. 1).
Druhým typem hydroizolační fólie systému alwitra je fólie na bázi termoplastického EPDM s obchodním názvem EVALASTIC.
V tomto roce se na náš trh dostává světová novinka v koncepci střešních hydroizolačních fólií - EVALON-Solar, který bych Vám v následujících řádcích rád představil.

O co se tedy jedná:
EVALON-Solar je první hydroizolační fólie, u níž se podařilo zkombinovat její hydroizolační funkci s lehkým a flexibilním fotovoltaickým článkem v jeden multifunkční celek. Slouží k dokonalé ochraně budov před srážkovou vodou a současně k přímé přeměně slunečního záření na elektrický proud.
Základem tohoto typu fólie je standardní hydroizolační fólie EVALON V, na jejímž povrchu jsou integrovány solární moduly. Jeden modul se skládá z 22 nebo 11 solárních buněk o rozměrech 240×340 mm spojených v sériovém elektrickém obvodu, buňky jsou z obou stran opatřeny flexibilní transparentní vrstvou na bázi teflonu odolnou vůči povětrnostním podmínkám. Solární buňky jsou třívrstvé (pro dokonalé využití jednotlivých složek slunečního spektra) a jsou vyrobeny z amorfního křemíku. Spodní »-« pól tvoří fólie z ušlechtilé oceli, horní »+« pól je z průhledné mřížky rovněž z vláken z ušlechtilé oceli (obr. 3). Solární modul je navařen na horním povrchu fólie EVALON V a tvoří s ní jeden celek. Odpadají tak jednotlivé nosné konstrukce a stojany, které jsou potřebné při použití tradičních těžkých externích solárních článcích se sklem. Jednotlivé moduly jsou spojeny vodiči, které probíhají na střeše pod spodní stranou fólie v tepelné izolaci a jsou svedeny pod střešní konstrukci do sběrné sítě (obr. 4).
Přímá přeměna sluneční energie na elektrický proud v solárním článku vyžaduje v podstatě pouze plochou střechu, aby se mohl využít nevyčerpatelný energetický potenciál slunce, který v průměru činí 1000 kWh z 1 m2 horizontální ploché střechy za rok.
Velké plochy střech, zvláště výrobních a průmyslových objektů, jsou vhodné pro využití této multifunkční fólie. Není ale potřeba pokrývat celou plochu střechy, je třeba využívat ty plochy, které jsou osvětlovány sluncem co nejvíce. Zde hraje významnou roli orientace střešní plochy k jihu a zároveň jednotlivé sklony střešních ploch.
Optimální využitelnost střešní plochy pro výrobu sluneční energie je kolem 12-ti % plochy. Když si uvědomíme skutečnost, že např. v Německu se ročně položí přibližně 40 mil. m2 plochých střech, tak máme před sebou ohromný potenciál pro využití sluneční energie. Vždyť z 1 mil. m2 plochy dokážeme pomocí fólie EVALON-Solar ročně získat od 22 do 40 mil. kWh elektrické energie, což je v přepočtu roční spotřeba pro cca 7 500 rodinných domků se čtyřmi obyvateli. K tomu si je potřeba uvědomit další důležitou skutečnost. Těchto 7 500 rodinných domků při klasickém způsobu vytápění ročně vyprodukuje od 10 700 do 19 500 t CO2. O tyto emise by mohlo být naše životní prostředí lepší.
Pokládku multifunkční střešní fólie EVALON-Solar musí provádět odborná firma (obr. 5), která je pro tuto činnost proškolená. Pro tuto fólii může být použit pouze systém mechanického kotvení. Spojování jednotlivých pásů fólie se provádí buď horkovzdušně pomocí svařovacího automatu, nebo za příznivých klimatických podmínek je možno použít spojování chemické. To je plně porovnatelné se spojováním horkovzdušným, ale práce probíhají mnohem rychleji. Protažení jednotlivých spojovacích kabelů pod fólií provádí taká izolatérská firma, jenom spojení rozvodů v objektu musí provádět firma, která je k těmto pracím oprávněná.

Shrnutí důležitých vlastností EVALONu-Solar:
• EVALON-Solar slouží k dokonalé ochraně objektů proti srážkové vodě (hydroizolace) a zároveň přeměňuje sluneční energii na elektrický proud (fotovoltaický článek),
• EVALON-Solar je plně flexibilní, bez skel, pomocných rámů a držáků, je možno ho aplikovat na každý tvar střechy,
• EVALON-Solar má solární moduly matné černo-modré stejnoměrně zabarvené, s jemnou strukturou horního povrchu, jejíž reflexe je 1/3 reflexe skla a mezi jednotlivými moduly je klasická fólie EVALON ve světlé barvě (standardní bílá) (obr. 2),
• EVALON–Solar je plně odolný vůči povětrnostním podmínkám. Solární moduly jsou na horním povrchu opatřeny samočisticí vrstvou z materiálu TEFZEL a ze spodní stany chráněny flexibilní transparentní vrstvou, přičemž je spodní strana pevně spojena s fólií EVALON V.
• EVALON–Solar má extrémně nízkou hmotnost na 1 m2 a je tedy použitelný i pro střechy, kde nosnou konstrukci tvoří trapézový plech (lehké střechy).
• EVALON–Solar se skládá ze tří vrstev tzv. TRIPLE-cell, pro lepší využití slunečního spektra, kdy v oblasti modrozeleného světla je zajištěna vyšší účinnost a efektivita celkového výkonu solárního článku během roku.
• EVALON–Solar používá k propojení jednotlivých buněk solárního modulu tzv. BYPASS-diod, které zamezují odpojení celého modulu při případné poruše nebo poškození některé z buněk, zároveň tento systém zajišťuje i výrobu proudu za šera. Množství vyrobeného proudu za nízkého jasu je větší než u krystalického solárního článku stejného výkonu.
• EVALON–Solar je ve výkonu, intenzitě proudu a napětí významně méně závislý na teplotě než krystalický solární článek.
• EVALON–Solar je o 20 % účinnější než krystalický solární článek stejného výkonu a je proto tedy vhodný k použití na střešní ploše.
• EVALON–Solar je certifikovaný ESTI-Ispra dle IEC 61646/CEC 701.
• EVALON–Solar má garantovanou životnost přes 20 let.
• EVALON–Solar je první střešní hydroizolační pás na světovém trhu, který vyrábí elektrický proud (obr. 6).

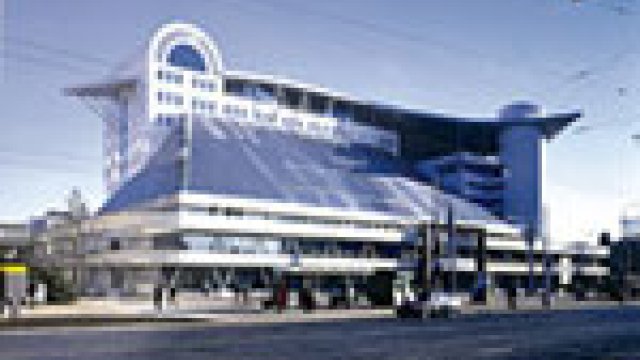

Hydroizolační systém EVALON patří v současné době rovněž díky výše popsané fotovoltaické technologii Solar mezi absolutní špičku ve svém oboru. Uplatnil se již rovněž u nás na mnoha významných stavbách (IPB Pojišťovna Pardubice (obr. 1), BB Centrum Praha, ZÚ Kanada Praha, plavecký bazén Mariánské Lázně, atd…) i na našich stavbách v zahraničí (ZÚ ČR Istanbul, ZÚ ČR Tokio atd…). Důvěru investorů, projektantů a aplikačních firem si získal pro svojí vysokou kvalitu a velmi dobrou zpracovatelnost.
Věříme, že k jeho dalšímu rozvoji přispěje i nový multifunkční typ střešní hydroizolační fólie EVALON-Solar.
