Kvalitní svítidla LED od společnosti SAB – Trafo, s.r.o
Osvětlení interiérů bytů, prodejen, barů, hotelů, nemocnic, sportovišť apod. lze elegantně řešit s pomocí elektroluminiscenčních, nebo také svítivých diod (LED) s vysokou účinností. LED se hodí i pro nouzové osvětlení, světelnou navigaci, světelné efekty, reklamní poutače apod. Uplatní se i venku – v zahradách, atriích, bazénech, při osvětlení fontán, i pod vodní hladinou apod. Kvalitní svítidla LEDdodává společnost SAB – Trafo, s.r.o.
Společnost SAB – Trafo, s.r.o. (dále také SAB) působí v České republice již přes 15 let, kdy se začala zabývat vlastní výrobou transformátorů a tlumivek, které byly a dodnes jsou převážně vyváženy mimo Českou republiku.
V roce 2006, kdy firma SAB převzala zastoupení firmy DREES-Lichttechnik GmbH pro východní Evropu, uvedla rázem na trh velmi širokou nabídku osvětlení s využitím v bytové a stavební architektuře, který je specializován vedle halogenových zdrojů světla na elektroluminiscenční diody, označované LED (Light Emitting Diode – dioda emitující světlo).

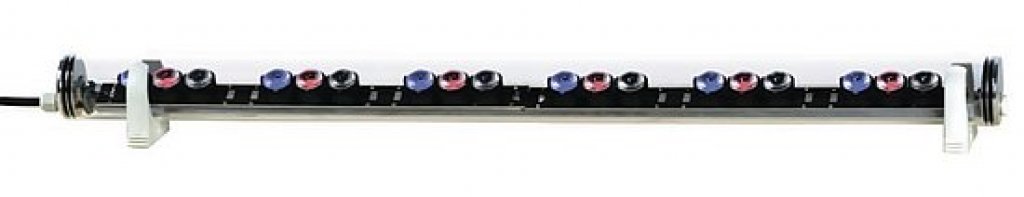

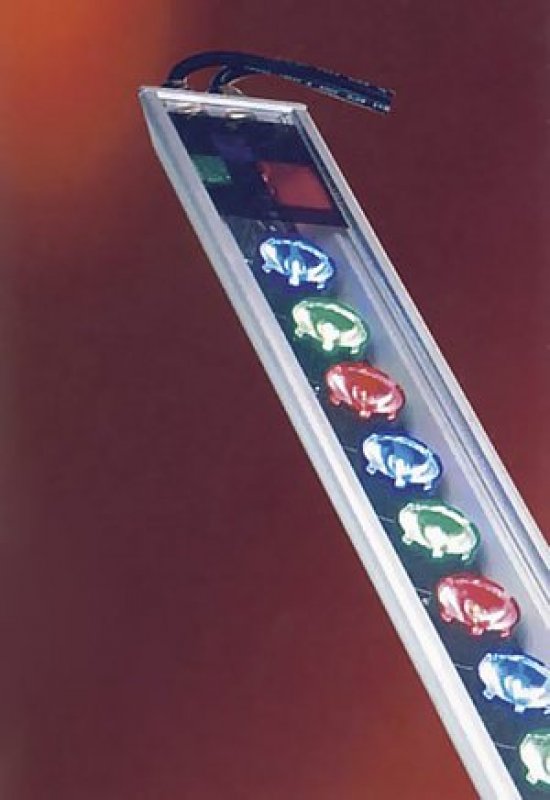

Bohatá nabídka využívá tří druhů LED s bílou barvou a dále barevné LED-RGB s červenou, zelenou, modrou nebo žlutou (jantarovou) barvou, které lze libovolně míchat a docílit různých barev a světelných intenzit. I zde firma SAB plně využila zkušeností svých zahraničních společníků, tentokrát ale více ve prospěch tuzemských zákazníků. Svítidla, která SAB u nás nabízí, jsou osazena diodami LUXEON Rebel se světelnou účinností, která předčí běžné světelné diody.
Přednosti svítidel LED LUXEON Rebel
Svítivé diody přemění poměrně velkou část dodané elektrické energie ve viditelné světlo1. U většiny diodových svítidel, které SAB dodává na trh, jsou použity diody zn. LUXEON Rebel, jejichž měrný světelný výkon dosahuje nadprůměrných hodnot. U bílých LED je to 54 až 80 lm/W (lumenů na watt dodávaného el. příkonu), u barevných od 26 do 54 lm/W. Podrobnější údaje o světelných výkonech LED v nabídce SAB jsou v tab. 2.
Nejvyšší možný měrný světelný výkon je 680 lm/W, který představuje 100 % tzv. světelné účinnosti. Světelná účinnost bílých LED LUXEON Rebel je tedy od 8 % do 11,8 % a u barevných od 3,8 % do 8 %. Porovnání světelných diod LED LUXEON Rebel s jinými typy zdrojů světla ukazuje tab. 1. Svítivé diody LUXEON Rebel představují díky vysokému měrnému světelnému výkonu a vysoké světelné účinnosti novou generaci světelných zdrojů s výborným poměrem cena-výkon a mají vedle toho další přednosti:
- vysoký světelný tok na LED (přibližně dvojnásobný oproti předešlé generaci),
- teplota přechodu2 diody 150 °C,
- ekonomická životnost 50 000 hodin, po kterých neklesne světelný tok pod 70 %
- vysoce kompaktní zapouzdření.
| Měrný světelný výkon a světelná účinnost | P (lm/W) | K (%) |
| Žárovka wolframová, 60 W | 11,7 | 1,7 |
| Žárovka halogenová | 24 | 3,5 |
| Zářivka kompaktní 5 – 24 W | 45–60 | 6,6–8,8 |
| Zářivka trubicová | 50–104 | 7–15,2 |
| Běžné svítidlo LED bílé, 20 LED | 35 | 5,2 |
| LED – LUXEON Rebel, bílé | 54,4–80 | 8,0–11,8 |
| Sluneční záření | 41 | 6,0 |
Tab. 1: Měrný světelný výkon P v lm/W a světelná účinnost K v % pro různé zdroje světla. Údaj pro wolframovou žárovku 60 W odpovídá produkci značky PHILIPS (Polsko) z našich obchodů. Běžné svítidlo LED (6. řádek) je zdroj s 20 LED o svítivosti 9 cd/LED na patici GU 10 z obchodního řetězce. Měrný světelný výkon byl spočítán pro vrcholový úhel světelného kužele 40€. Modře na 7. řádku jsou neutrální bílé zdroje LED z nabídky SAB.
Pro srovnání: wolframová žárovka 60 W, která vydává světelný tok kolem 700 lumenů, má měrný světelný výkon jen 11,7 lm/W při světelní účinnosti jen 1,7 %. Běžné svítidlo LED z marketu má měrný světelný výkon asi 35 lm/W. I laici dnes vědí, že se zdrojem světla si kupují světelný tok, tedy lumeny a nikoliv watty, které např. obyčejná žárovka mění z 98,3 % jen v teplo. V praxi – zejména u velkých, samoobslužných marketů – bývá ale problém dopídit se, kolik lumenů vlastně vyhlédnutý zdroj nabízí. To se stává i u směrových světelných zdrojů z elektroluminiscenčních diod, u nichž probíhá souběžný prodej či doprodej produkce různých vývojových etap.
Pokud je na obale nebo doprovodném letáku uvedena místo lumenů aspoň svítivost v kandelách (cd) nebo milikandelách na jednu LED, jejím vynásobením počtem LED ve zdroji určíme celkovou svítivost. Výsledek vynásobíme prostorovým úhlem, do kterého zdroj svítí, a tím získáme hledaný světelný tok. Prostorový úhel ψ [sr] se určí z vrcholového úhlu φ světelného kužele zdroje (beam angle) ze vzorce
Např. u tzv. diodové „lampy" z marketu v provedení GU10 s 20 LED a svítivostí 9000 mcd/LED je celková svítivost 180 cd. Protože jsme na obale i u obsluhy marketu marně hledali údaj o úhlu světelného kužele této LED lampy, odhadli jsme zkouškou na 35°. Prostorový úhel pak je 0,29 sr, světelný tok lampy 35 lm, což při příkonu 1,5 W (údaj z obalu) je měrný světelný výkon 23 lm/W.
Nový pohled na osvětlení diodami LED
Oproti klasickému přístupu při navrhování a užívání osvětlení se žárovkami, kdy byl rovnoměrně osvětlován celý prostor, platí v moderním pojetí opačná zásada. Nikoliv rovnoměrné osvětlení, v němž je prostor zdánlivě zploštěn, kde zanikají kontrasty a detaily a všechny věci mají jakoby stejný význam. Moderní pojetí znamená osvětlit zejména místa, kde je to potřeba nebo která mají být zdůrazněna. Např. kuchyňskou linku, pracovní stůl, knihovnu, obrazy na stěně, plastiku, fontánu atp.
V noci v rámci nočního osvětlení není nutné zalít světlem celý dům, stačí osvětlit jen pochozí a nášlapné plochy, případně místa usnadňující orientaci.
Zvláštní pozornost si zaslouží prvky domovní navigace, ať už jde o směrové ukazatele, či piktogramy označující určení místností za dveřmi apod. nebo u velkých budov tabule s názvy firem, čísly dveří apod. Všechny tyto prvky můžeme řešit pomocí LED buď jako osvětlované nebo jako aktivně svítící.
Světelné efekty a reklama

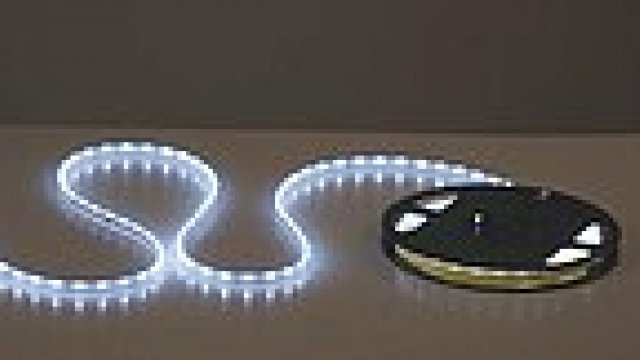

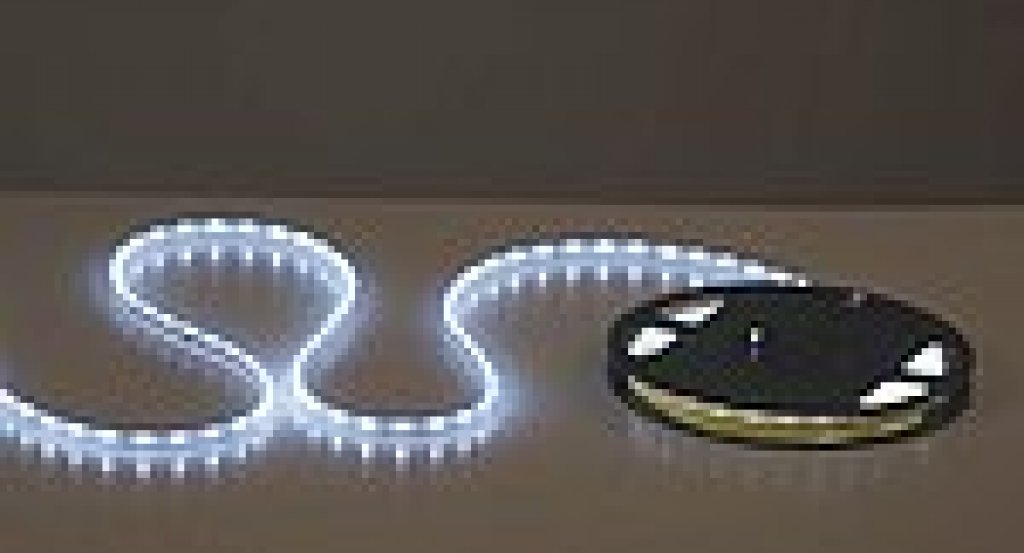

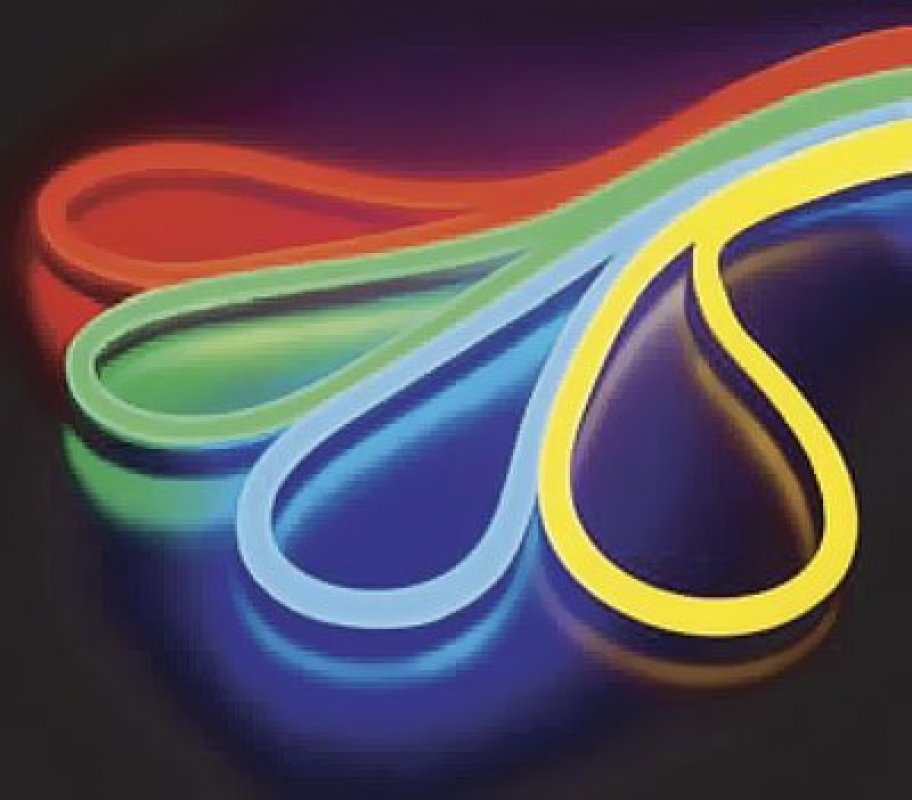

Možnosti elektroluminiscenčních diod jsou ale mnohem širší, lze jimi zrealizovat takřka jakékoliv světelné efekty a nahradit téměř všechny klasické zdroje světla. Vždy jde nejen o efektní řešení, ale i o energeticky velmi úsporné. Bílé a barevné světelné zdroje se svítivými diodami, ať už jde o bodové, směrové nebo všesměrové lampy, zářivé trubice připomínající zářivku, panely, světelné pásky nebo ohebné trubice LEDNEON-Flex, které jsou vlastně novou generací dřívějších neonových trubic, otevírají spolu s pokročilejší technikou řízení osvětlení nové možnosti a jistě i nové cesty komunikace pomocí barev.
Svítivé diody – pohotové a nejšetrnější ke zdraví
Elektroluminiscenční diody nepotřebují žádné startovací časy, nesálají do prostoru teplo, zvlášť když je to nejméně vítáno, neblikají a jejich světlo lze zvolit tak, aby co nejlépe odpovídalo potřebám a bylo šetrné k lidskému zraku. Např. tři typy bílých svítivých diod uvedených v tab. 2, kdy každý typ má poměrně širokou toleranci barevné teploty3, jsou roztříděny do skupin podle barevné teploty takto: typ cool-white do 19 skupin, typ neutral-white do 12 skupin a typ warm-white do 16 skupin. Každý případ osvětlení, jeho intenzity, barevné teploty nebo barevnosti můžeme s pomocí LED řešit s minimem kompromisů.
| LED–zabarvení | Světelný tok v lm/LED při 350 mA | Barevná teplota v K nebo vlnová délka (min., střed, max.) v nm | Napětí (min., střed, max.) ve V | ||||
| Studená-bílá | 80–89 | 4 500 K | 6 500 K | 10 000 K | 2,55 | 3,15 | 3,99 |
| Neutrální-bílá | 80–89 | 3 500 K | 4 100 K | 4 500 K | 2,55 | 3,15 | 3,99 |
| Teplá-bílá | 60–69 | 2 670 K | 3 100 K | 3 500 K | 2,55 | 3,15 | 3,99 |
| Královská modrá | 275 mW | 440 nm | 455 nm | 460 nm | 2,55 | 3,15 | 3,99 |
| Červená | 40–49 | 621 nm | 627 nm | 645 nm | 2,31 | 2,90 | 3,51 |
| Jantarová | 30–39 | 585 nm | 590 nm | 597 nm | 2,31 | 2,90 | 3,51 |
| Zelená | 50–59 | 520 nm | 530 nm | 550 nm | 2,55 | 3,15 | 3,99 |
O společnosti SAB
Společnost SAB vznikla v roce 1993 jako přímý výrobce toroidních transformátorů, blokových transformátorů a tlumivek malých výkonů různých typů. Během roku 2001 společnost vybudovala novou výrobní halu a v počátku roku 2002 byla výroba lokalizována do nových prostor s podstatně vyšší kapacitou i kvalitou výrobního prostředí. Od roku 2000 vlastní firma certifikát systému řízení jakosti ČSN EN ISO 9001: 2001. Společnost SAB spolupracuje s významnými obchodními partnery z celého světa, podíl exportu a prodejů na trzích mimo Českou republiku je v současné době zhruba 70 %.
V roce 2006 společnost SAB převzala zastoupení firmy DREES-Lichttechnik GmbH pro východní Evropu. Jde o specializovaný prodej LED, LED-RGB a halogenového osvětlení. Toto osvětlení má široké využití v bytové a stavební architektuře.
Definice fotometrických jednotek
Prostorový úhel ω, jednotka steradián, značka sr: Prostorový úhel se měří podle plochy, kterou kužel omezující prostorový úhel vytíná z kulové plochy jednotkovým poloměrem z vrcholu úhlu. Velikost prostorového úhlu, který vytne z kulové plochy o poloměru r plochu vrchlíku A, je pak dána vztahem ω = A/r2. Plný prostorový úhel ω = 4πr2/r2 = 4π steradiánů (sr).
Svítivost I, jednotka kandela, značka cd: Svítivost je světelný tok, který vyzařuje bodový zdroj do prostorového úhlu 1 steradián. Jde o skalární veličinu. Jednotka svítivosti kandela je v soustavě SI základní fotometrickou jednotkou. Jedna kandela je rovna 1/60 kolmé svítivosti čtverečního centimetru černého tělesa při teplotě tuhnoucí platiny (1 772 °C) za tlaku 1,01325·105 Pa.
Světelný tok (někdy také světelný výkon) Φ, jednotka lumen, značka lm: Jeden lumen je světelný tok, vysílaný bodovým zdrojem do prostorového úhlu 1 steradián při svítivosti zdroje 1 cd. Světelný tok se vypočítá jako součin svítivosti a prostorového úhlu Φ, ve kterém světelný tok měříme, Φ = I·ω. Rozměr světelného toku je [Φ] = lm = cd·sr.
Osvětlení nebo osvětlenost E, jednotka lux, značka lx: Jeden lux je osvětlení 1 m2 plochy rovnoměrným světelným tokem o velikosti jednoho lumenu.
2 Životnost a spolehlivost LED snižuje více faktorů. Největší vliv má proud procházející diodou a teplota přechodu. Zvýšením teploty přechodu běžné bílé diody ze 115 °C na 135 °C poklesne životnost ze 100 000 hodin na 20 000. Dovolená vysoká provozní teplota přechodu 150 °C snižuje u LED LUXEON Rebel riziko poklesu životnosti.
