Modulární řídicí systém Tecomat Foxtrot na zámku v Ratměřicích

Šíři a rozsah možného využití modulárního řídicího systému Tecomat Foxtrot prověřila jeho aplikace na zámku v Ratměřicích nedaleko města Votice. V rekonstruovaném památkovém objektu řídí systém Foxtrot osvětlení interiéru i exteriéru, vytápění, větrání a další technické zázemí.

Původně barokní zámek s arkádami z roku 1750 byl rodinou Chotků v polovině 19. století přestavěn do klasicistní podoby. V minulém století budova nebyla využívána zrovna šetrně a rekonstrukci, jíž jí v roce 2012 dopřál nový majitel, si už zasloužila. Opravený třípodlažní objekt zámku je nyní hotelem s 21 pokoji a apartmány, školicím centrem, wellness částí a vinotékou ve sklepních prostorech. Sousední budova, propojená s hlavní budovou krátkou kolonádou, je přestavěna na restauraci. Pro technická zařízení zvolil subdodavatel silové a slaboproudé elektroinstalace společnosti MICROCOMP Plus s.r.o., Pacov, konkrétně pak systém Tecomat Foxtrot firmy Teco a.s.

Tři řídicí jednotky Foxtrot CP-1001

Komplex budov je řízen třemi řídicími jednotkami Foxtrot CP-1001. První hlavní jednotka řídí vlastní hotelové pokoje a apartmány. Je osazena celkem deseti větvemi sběrnic CIB Common Installation Bus^® (dále jen CIB) s více než 200 periferními moduly řady CFox v celé budově. Druhý základní modul řídí měřicí a regulační systém společných prostor hlavní budovy (kotelnu, decentralizované větrání,...). Je osazen čtyřmi sběrnicemi CIB se zhruba 60 periferními moduly CFox. Třetí základní modul je umístěn ve vedlejší budově s restaurací. Řídí osvětlení, větrání a vytápění objektu včetně MaR (měření a regulace kotelny). Je osazen čtyřmi sběrnicemi CIB s více než 60 periferními moduly CFox.

Vybavení pokojů a apartmánů

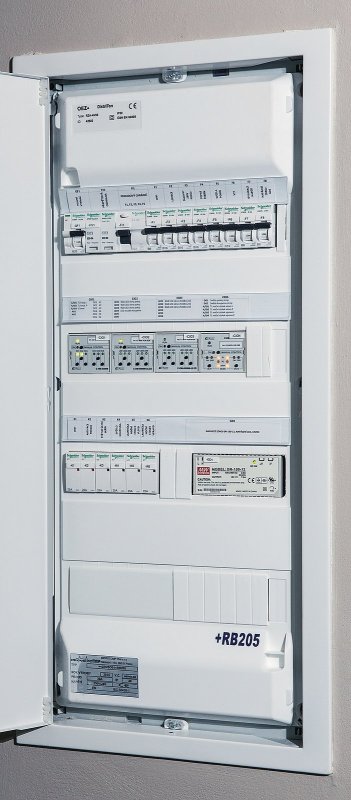

Celkem 21 hotelových pokojů a apartmánů je v prvním a druhém podlaží hlavní budovy. Každý pokoj je osazen rozvaděčem, kde kromě jištění, proudových chráničů a dalších částí silové elektroinstalace jsou umístěny periferní moduly CFox pro spínání zásuvkového okruhu, spínaných světel, tj. svítidel u postelí, osvětlení předsíně a osvětlení šatní skříně. Dále je zde modul ovládání stmívaných světel, tj. hlavního lustru pokoje a osvětlení koupelny. Je tu i stmívač, resp. ovladač RGB LED pásku v okně, který směrem dovnitř vytváří světelnou clonu libovolné barvy. To se projeví ve večerních a nočních hodinách barevnou hrou všech oken na průčelí zámecké budovy.

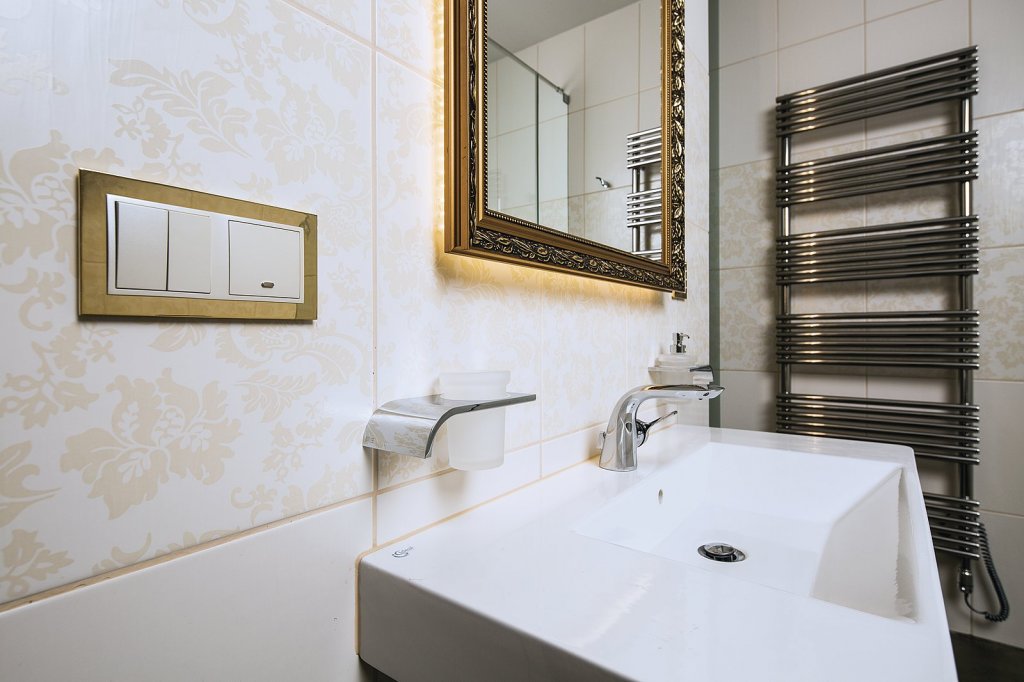

Stmívané nasvícení zrcadla v koupelně a spínání topného žebříku patří k funkcím, které jsou ovládány periferními moduly Foxtrot. V předsíni, koupelně i v obývací části pokoje jsou k ovládání osvětlení na stěně instalovány systémové tlačítkové ovladače, což jsou vlastně multifunkční moduly řady CFox na sběrnici CIB. V koupelně je umístěno tísňové tlačítko pro případné zavolání pomoci např. při pádu uživatele. V koupelně i v pokoji uvedené ovladače také měří prostorovou teplotu. V pokoji je ovladač CFox opatřený displejem, jehož prostřednictvím lze měnit požadovanou teplotu pokoje nebo výkon rekuperace. U hlavních dveří do pokoje je umístěn klasický kartový spínač, který po vložení hotelové karty aktivuje elektroinstalaci pokoje.

Apartmán je navíc vybaven větším počtem zásuvkových okruhů, více spínanými a několika stmívanými světelnými okruhy. Dále je osazen několika podlahovými konvektory přímo řízenými výstupy systému Foxtrot. Pokoje jsou většinou vytápěny stěnovým vytápěním Sunpower Klimastěna a podlahovým topením. Rozdělovače topných okruhů jsou umístěny na chodbách a osazeny spojitě řízenými ventily, jež řídí analogové výstupy modulů CFox umístěné přímo u rozdělovačů, ke kterým je zatažena odbočka dvouvodičového kabelu stejné sběrnice CIB. Větrání hotelových pokojů a koupelen je zajištěno samostatnými podstropními jednotkami Atrea Duplex 180 EC.4D v podhledech koupelen hotelových pokojů. Jednotky jsou vybaveny elektrickým ohřevem vzduchu, přívodním a odvodním ventilátorem, rekuperátorem, filtry, klapkami, tlumiči hluku a vlastní digitální regulací, která je prostřednictvím rozhraní Modbus TCP podřízena integrovanému řízení systémem Foxtrot.

Školicí sál a ostatní prostory v hlavní budově

Osvětlení zajišťují stylové lustry firmy Preciosa. Jsou osazeny nejnovějšími typy LED „žárovek” s vláknovými (anglicky filament) LED čipy s teplým podáním bílé. V klasických křišťálových lustrech vytvářejí stejně dokonalý dojem jako klasické žárovky. Na chodbách hlavní budovy je Foxtrotem řízeno spínané osvětlení „klasických” lustrů firmy Preciosa.

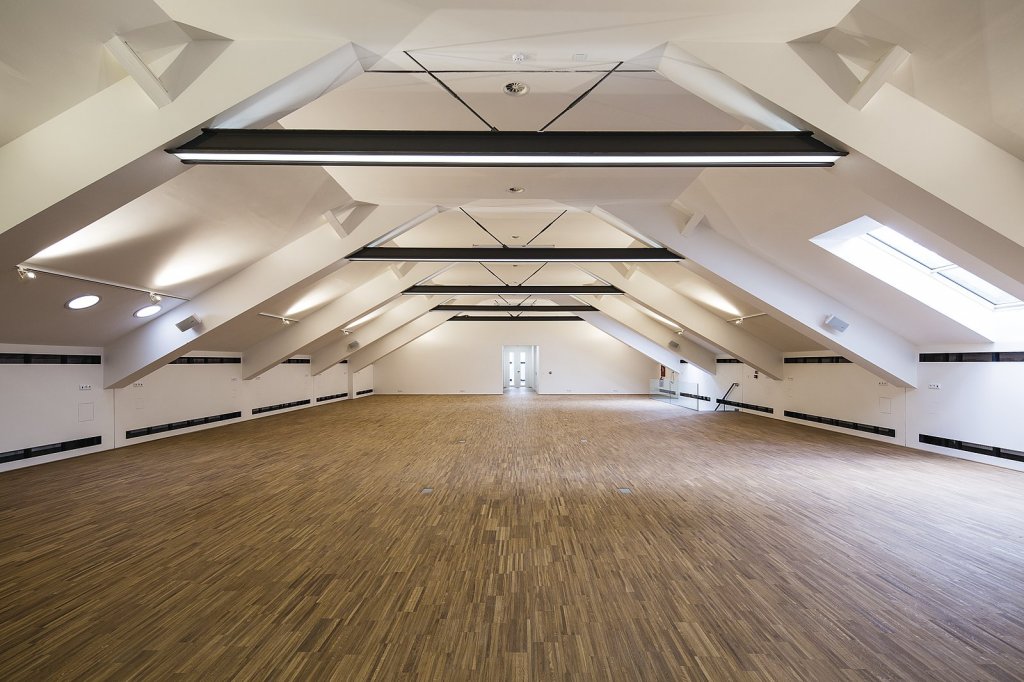

Světelné clony v oknech společných prostor jsou podobně jako v pokojích osvětlovány RGB pásky a moduly CFox zde řídí jejich jas i barvu. Školicí sál, který zabírá skoro celý půdní prostor, je osvětlen nepřímým zářivkovým osvětlením, montovaným na přiznanou konstrukci střešního krovu, a bodovými svítidly nad pracovními místy. V hlavní budově jsou ještě prostory pro wellness a fitness a ve sklepě vinárna s vinotékou. Vstup do vinárny po zalomeném schodišti je osvětlován bodovými svítidly v úrovni schodů. Další bodová svítidla zajišťují efektové osvětlení výklenku s originálním režným zdivem. Ve vinárně je možné kromě svítidel nad stoly nasvěcovat prostor LED pásky umístěnými po obvodu místnosti. Prostory pro wellness a fitness skýtají z hlediska osvětlení mnoho příležitostí k překvapivým světelným efektům. Týká se to prostorů sauny, páry, vířivé koupele a odpočívárny. I ve všech těchto společných a specializovaných prostorách jsou Foxtrotem řízeny všechny větve stěnového nebo podlahového topení, včetně topných žebříků na sociálním zařízení. Šatny, sociální zázemí, chodby a sklady ve třetím podlaží jsou větrány dvěma podstropními jednotkami Atrea Duplex 510 EC.4D. Hlavní sál je větrán jednotkami Duplex 1500 Multi a Duplex S, jejichž zařízení na dohřev vzduchu, přívodní a odvodní ventilátory, rekuperátor, chlazení, filtry, klapky a tlumiče hluku jsou přímo řízeny systémem Foxtrot.

Budova restaurace

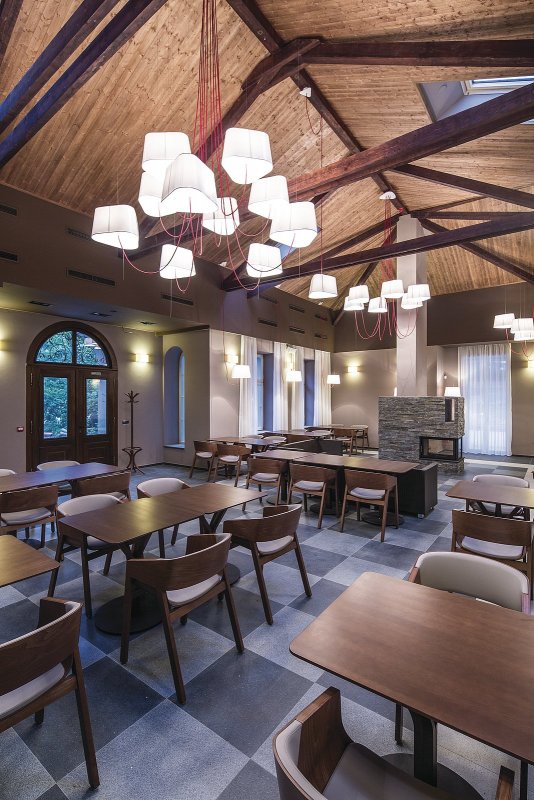

V prostoru restaurace je řízeno celkem šestnáct stmívaných větví osvětlení s hlavními lustry a stolními svítidly, dále je tu spínané osvětlení v kuchyni, osvětlení baru, barového pultu, digestoře a chladicí místnosti. V budově je řízeno osvětlení garáží, dendrologické expozice a venkovní terasy. Zároveň je řízeno venkovní osvětlení fasády restaurace. Systém ovládá střešní okna v prostoru restaurace. Vytápění zajišťuje větev z kotelny v hlavní budově podpořená lokálním plynovým kotlem a solárním tepelným systémem. Řízení topné soustavy zajišťuje třetí základní modul Foxtrot. Zároveň má na starosti stěnové a podlahové vytápění všech prostor restaurace. Větrání je zajištěno rekuperačními jednotkami DUPLEX 7100 Basic a DUPLEX 3400 Basic. Zdrojem chladu jsou klimatizační jednotky ACOND ovládané systémem Foxtrot. Součástí budovy restaurace je i služební byt, kde systém Foxtrot ovládá osvětlení a vytápění a hlídá stav důležitých jističů.

Venkovní prostory

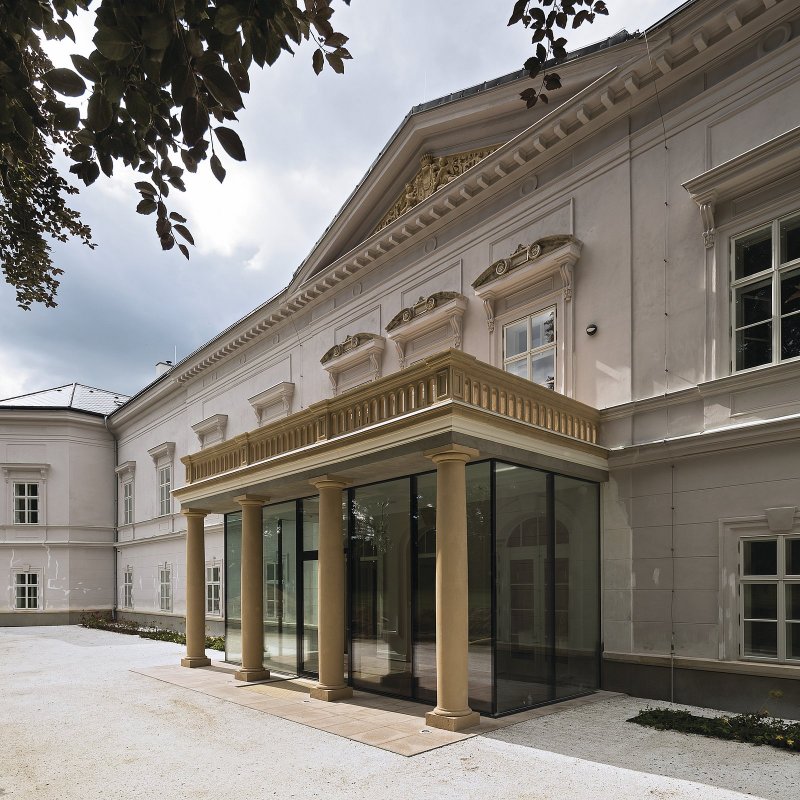

Fasáda hotelu, venkovní osvětlení cest v zámeckém parku a osvětlení kolonády jsou osazeny řízeným spínaným a stmívaným osvětlením s předřadníky s rozhraním DALI. Povely těmto předřadníkům rozděluje Foxtrot prostřednictvím sběrnice CIB, na které je k dispozici modul CFox s konvertorem na sběrnici DALI. Přístupová cesta k hotelu je osazena řízeným osvětlením a brána je rovněž ovládaná uvedeným systémem. Jako zdroj pro vytápění hlavní budovy je určen solární systém, dále jsou zde instalovány dva kotle na tuhá paliva Atmos 50GSX s jmenovitým výkonem 50 kW a dva plynové kotle Protherm se jmenovitým výkonem 105 kW. Solární systém tvoří ploché kolektory na střeše budovy a beztlaká akumulační nádrž Sunpower Sunsave. Kotle na tuhá paliva (dřevo) jsou vybaveny řízenými spalinovými ventilátory. Výstup topné vody je veden do rozdělovače se šesti větvemi pro vytápění, dvěma větvemi pro větrací jednotky a jednou větví pro natápění akumulačních nádrží teplé vody. Teplou vodu pro hlavní budovu zajišťují tři nepřímo ohřívané 800litrové zásobníky, k jejichž předehřevu je využíván solární systém. Topný okruh je podzemním rozvodem veden také do vedlejší budovy restaurace.

Závěr

V rekonstruovaném zámku v Ratměřicích jsou systému Tecomat Foxtrot kromě osvětlení svěřeny veškeré řídicí funkce všech ostatních provozních souborů. Je tu realizováno jak přímé řízení světelných zdrojů, tj. stmívání, spínání a řízení barvy osvětlení vlastními moduly na sběrnici CIB Common Installation Bus^®, tak i komunikace s předřadníky se vstupem 0 až 10 V i se sběrnicí DALI. Co se týče vytápění, větrání a chlazení, je to řízení centrálních zdrojů i výměníků v každé místnosti zvlášť. Celý zámek je ukázkou skutečné technické univerzálnosti Foxtrotu a jeho připravenosti řešit úlohy jakékoliv nové i rekonstruované budovy a historické památky.
