Odkouření pro turbo kotle a kondenzační kotle
Firma REGULUS nabízí široký sortiment dílů odkouření pro velkou většinu turbo kotlů a kondenzačních kotlů prodávaných na našem trhu. V současné době se jako materiál na odvod spalin používá hliník, nerezová ocel a polypropylén. U turbo kotlů pro odvod spalin používáme hliník a pro kondenzační kotle používáme polypropylén.
Systémy odkouření jsou v provedení souosém ø 60/100 nebo ø 80/125, kde se spaliny vedou vnitřní trubkou o průměru 60 mm (80 mm) a vzduch pro spalování se nasává plechovou lakovanou trubkou o průměru 100 mm (125 mm), nebo v provedení se samostatným sáním vzduchu a výdechem spalin trubkami o průměru 60 mm (80 mm, 100 mm).

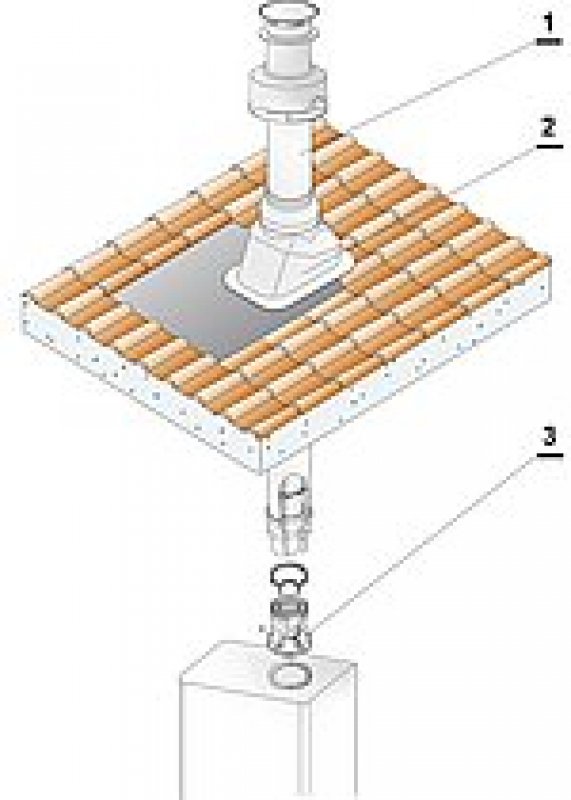

Příklad instalace o 60/100 svisle
1 Kominek průměr 60/100
2 Průchodka střechou šikmá
3 Příruba průměr 60/100 s odběry
Příklad instalace o 80/125 svisle
1 Komínek průměr 80/125 PP
2 Průchodka střechou šikmá
3 Příruba průměr 60/100 na 80/125 s odběry - PP/Al
Přehled výrobků
Sortiment obsahuje připojovací příruby, prodlužovací díly jednoduché a souosé, koncovky s výdechem spalin a sání vzduchu, kolena 45° a 90° jednoduchá a souosá, díly s inspekčními a odběrnými otvory, průchodky stěnou, průchodky střechou, komínky, vystřeďovací díly v komínovém tělese, těsnící kroužky a spojovací materiál. Jednotlivé díly se spojují násuvně a těsní se speciálními silikonovými kroužky s břity. Kroužky se musí před montáží namazat silikonovou vazelínou, např. LUKOSAN M14.
Příklad instalace 2 ~ o 80, vydech kominovym tělesem
1 Trubka průměr 80, l = 1000 vydušná PP
2 Vystřeďovací díl průměr 80 do komina
3 Spona průměr 80 do komina
4 Prodloužení průměr 80
5 T-kus průměr 80 PP do komina
6 Vičko pro odvod kondenzátu
7 Hadice pro odvod kondenzátu
8 Držák do komina pro T-kus
9 Dvířka kominová pro průměr 80
Má-li odkouření procházet zdí, používá se vnější a vnitřní průchodka. Pro průchod střechou lze použít rovnou nebo šikmou průchodku podle druhu střechy. Šikmá průchodka je určena pro střechy se sklonem 10 až 45°. Každý díl, který není připojen mezi dva pevně fixované díly (např. trubka mezi kolenem s přírubou a trubkou do zdi), musí být uchycen tak, aby nemohlo dojít k jeho uvolnění. Jednotlivé díly určené pro prodloužení se dají zkracovat na potřebnou délku.
Příklad instalace 2 x průměr 80, sani vodorovné, vydech svisle
1 Kominek průměr 80 pro výfuk
2 Průchodka střechou šikmá
3 Trubka průměr 80, l = 1000, sací
4 Koleno průměr 80, 90stupňů
5 Rozdělovač průměr 80 s odběry
A2001839 Koleno průměr 60/100, 90°, Fe/Al M-F kontrolní otvor
A2005120 Koleno průměr 80/125, 90°, Fe/Al M-F kontrolní otvor
A2001609 Vsuvka průměr 60/100 s kontrolním otvorem, l = 330 mm
A2005149 Vsuvka průměr 80/125 s kontrolním otvorem, l = 336 mm
Certifikace a normy
Montáž systémů se provádí podle příslušných technických norem, technických pravidel TPG, předpisů výrobce kotlů a návodu k montáži.
A2011684 Koleno průměr 80, 90°, kontrolní otvor
A2011666 Vsuvka průměr 80 s kontrolním otvorem, l = 343,5
Výrobky jsou schváleny v souladu s Evropskou Směrnicí 89/106/EHS (Stavební výrobky) a odpovídají evropské harmonizované normě EN 1856-1:2003 pro hliníkové systémy odtahu spalin, a evropské harmonizované normě EN 14471:2005 pro plastové systémy odtahu spalin.
Výrobky jsou certifikovány notifikovanou osobou ES č. 0063 GASTEC CERTIFICATION B.V. s identifikačním číslem 0063-CPD-7967 pro hliníkové systémy, a s číslem 0063-CPD-7968 pro plastové systémy.
Odkouření a přívod vzduchu turbo kotlů
Teplota spalin turbo kotlů může dosahovat vysokých hodnot, proto je třeba při instalaci odkouření důsledně dodržovat všechny požární vyhlášky, předpisy a normy. Systém potrubí je určen pro kotle s nuceným odtahem spalin a přívodem spalovacího vzduchu s maximální teplotou na hrdle spotřebiče 200 °C, s podtlakovým nebo přetlakovým provozem.
A2002062 Vsuvka průměr 60/100 s kontrolním otvorem, PP
A2006038 Vsuvka průměr 80/125 s kontrolním otvorem, PP
Odkouření je určeno pro vnitřní instalaci. Prvky odkouření z litého hliníku a trubky s tloušťkou stěny 1,5 mm se dají použít i pro odvod spalin kondenzačních kotlů. Běžná tloušťka stěny je 1 mm.
Podle požadavku, že ve směrových změnách vedení spalin má být díl s kontrolním otvorem, jsme rozšířili sortiment i o tyto díly.
BB011097 Koleno průměr 80, 90°, kontrolní otvor, PP
BB011092 Vsuvka průměr 80 s kontrolním otvorem, PP
Odkouření a přívod vzduchu kondenzačních kotlů
Kondenzační kotle pracují v nízkoteplotním režimu a ke kondenzaci dochází nejen v kotlovém tělese, ale i ve spalinových cestách. Kyselý kondenzát napadá povrch spalinových cest a může je vážně poškodit. Nejpoužívanějším materiálem pro odtah spalin je polypropylén. Odkouření je určeno pro plynové nebo olejové (s max. 0,2 % síry) nízkoteplotní a kondenzační kotle s maximální teplotou spalin v hrdle kotle 120 °C a v podtlakovém nebo přetlakovém provozu.
Podle požadavku, že ve směrových změnách vedení spalin má být díl s kontrolním otvorem, jsme rozšířili sortiment i o tyto díly.
