POROTHERM - ochrana před hlukem a vysoká tepelná izolace

Výborné hodnoty tepelné izolace, tepelné akumulace a zvukové izolace v jednom a zároveň také nemalou úsporu peněz a většinou i času získá ten, kdo se při výstavbě rodinného domu rozhodne pro systém jednovrstvého cihelného zdění Porotherm, do kterého naše největší tuzemská cihlářská firma zařadila pro rok 2003 dvě zcela nové řady zdicích prvků.

Tradiční systém jednovrstvého zdění se těší u nás mimořádné oblibě i přes to, že dnes lze jinými technikami postavit např. rodinný dům jak rychleji (např. montovaná výstavba z lehkých dílců), tak s některými lepšími technickými parametry (např. tepelnou akumulaci a tepelný odpor lze u vícevrstvého zdiva vytáhnout až do extrému). Aniž bychom se pouštěli do analýzy příčin této obliby, lze stručně říct, že Čechům tento způsob výstavby vyhovuje jak z hlediska ceny, dodacích lhůt, technických vlastností (kdy většinou neprahnou po extrémních parametrech), komfortu bydlení, tak i z hlediska pocitu naplnění odpovídajícího společenského postavení. Společnost Wienerberger, jako jeden z dominantních dodavatelů zdicích materiálů na českém trhu, se cítí vázána touto tradiční tuzemskou kulturou výstavby. Je známá trvalým hledáním optimální cesty mezi rozmanitými technickými požadavky, technickými možnostmi a kapsou zákazníka, jehož spokojenost je základem jejího bytí a prosperity.

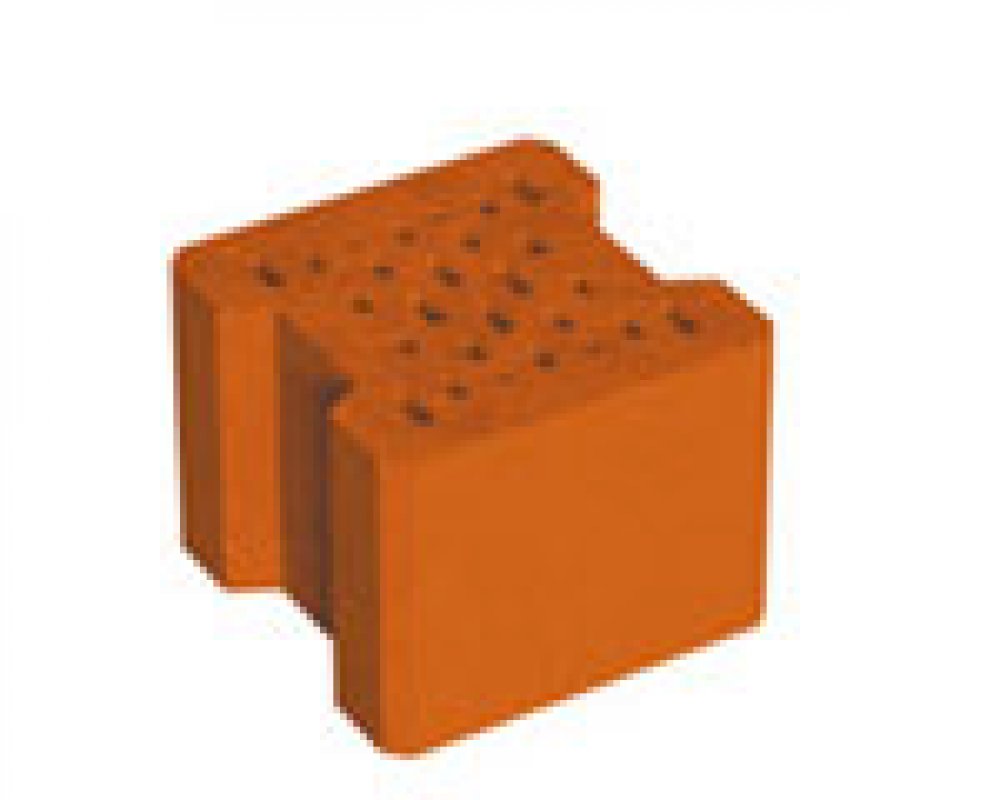

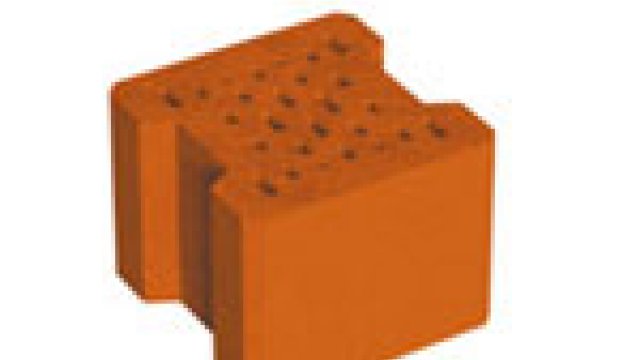

POROTHERM 25 AKU

POROTHERM 17,5 AKU

Zároveň ale do místní tradiční kultury vnáší nové pokrokové prvky. Svého času odstartovala nevyhnutelný proces zvyšování tepelného odporu obvodových konstrukcí a v tomto úsilí pokračuje i nyní, když vloni uvedla na trh zdicí řadu cihelných bloků POROTHERM Si. V současné době také přichází se sortimentem zdicích prvků určených do zdiv s vysokým akustickým útlumem, což vede mj. i k obecnému uvědomění, že ochrana před hlukem je také důležitou součástí pobytové pohody.

Novinka 2003: POROTHERM AKU

Zvuk, který dopadá na stěnu, se částečně odráží, částečně stěnou prochází a zbytek zvukové energie se ve stěně pohltí. Ideální zvukově izolační stěna většinu dopadající zvukové energie odrazí zpět do prostoru a zbytek pohltí, takže na druhou stranu stěny se zvuk nedostane.

Základní princip návrhu cihelných prvků pro zdivo s akusticky izolačními vlastnostmi spočívá ve zvýšení jejich objemové hmotnosti a v předepsané technice zdění, kdy nenosné zdi nesmějí být spojeny tuhou vazbou s vodorovnými a nosnými konstrukcemi.

• Vyšší objemová hmotnost zdiva znamená vyšší setrvačnost hmotného prostředí, kterým se zvuková vlna šíří: důsledkem je malá amplituda vlnění a potažmo fakt, že se zvuková vlna z větší části od stěny odráží. K odrazu zvukové vlny velmi přispívá také hladký povrch omítky.
• Nepružné spojení nenosné příčky s vodorovnými a nosnými konstrukcemi zabraňuje interakci kmitů příčky s okolními konstrukcemi (nebo naopak) a přestupu zvukové energie. Význam tohoto stavebního opatření vyplývá přímo z faktu, že zvuk o frekvenci 1 kHz, šířící se v cihelném zdivu s délkou vlny kolem 4 m, může intenzivně akusticky rezonovat s příčkou zcela běžných výšek a šířek a šířit energii kmitání, tzn. zvuk na okolní konstrukce. Zvýšená objemová hmotnost zároveň přináší zvýšení tepelné akumulace konstrukce.

Součástí řady POROTHERM AKU jsou tvarové varianty cihel podle tab. 1.

Podle tvrzení zástupců firmy Wienerberger jsou cihly POROTHERM 11,5 AKU určeny hlavně pro vnitřní nenosné zdivo, POROTHERM 17,5 AKU pak v akusticky náročnějších prostředích (hotely, nemocnice); cihly POROTHERM 25 AKU se hojně uplatní hlavně na velkých stavbách, kde výrazně sníží pracnost.

Ideální protihluková ochrana rodinného domu

V souvislosti s ochranou rodinných domů před vnějším hlukem stojí za pozornost řešení, kdy je realizováno vícevrstvé obvodové zdivo s minerální tepelně izolační vrstvou, odvětrávanou mezerou a vrstvou pohledového zdiva z lícových cihel typu Klinker. Komplexní zdicí systém firmy Wienerberger nabízí i toto řešení, jak o něm píšeme na jiném místě tohoto vydání časopisu. Tepelně izolační vrstva z minerální vlny zde představuje zároveň velmi účinné, dokonale nepružné odclonění od pohledového zdiva, venkovních konstrukcí a od vnějšího hluku vůbec. Vlastní, velice hutná pohledová vrstva z cihel, zvláště mají-li hladký povrch, navíc zvukové vlny silně odráží.

POROTHERM 11,5 AKU

POROTHERM 36,5 AKU

Superizolační série POROTHERM Si

Touto cihlou výrazně předběhla firma Wienerberger požadavky nedávno revidované tepelně technické normy. Tvarovka POROTHERM 44 Si se správně provedenými omítkami překračuje dokonce i doporučovanou (cílovou) hodnotu součinitele prostupu tepla 0,25 W/(m².K). Systém má vedle vynikajících tepelně izolačních vlastností výrazně lépe řešeny detaily na styku s otvorovými výplněmi, detaily okenních parapetů, napojení vodorovných konstrukcí k nosné zdi, dvouplášťové i tříplášťové střechy atd.

Série POROTHERM 44 Si (oproti původní řadě POROTHERM 44 P+D) v zásadě nemění velikosti cihel, tvary ale ano. U základní cihly se zmenšila hloubka zazubení ze 14 na 10 mm a byla odstraněna nesymetrie zazubení (při kladení lze cihlu půdorysně otočit o 180°). Poloviční cihla POROTHERM 44 1/2 Si má na své původně hladké straně vybrání 35 × 250 (mm) pro tepelný izolant (extrudovaný polystyrén - XPS), v rohu se kapsa vyplňuje lehkou tepelně izolační maltou. Novým výrobkem je koncová cihla POROTHERM 44 K Si se stejným vybráním pro tepelný izolant, který probíhá v obou ostěních a případně v parapetu otvorů. Koncové a poloviční cihly zajišťují požadavek českých norem na převazbu zdicích prvků mezi jednotlivými vrstvami zdiva i v ostění. Rohová cihla POROTHERM 44 R Si přišla o »kapsu na maltu«, která se (díky vybrání na poloviční cihle) stala nadbytečnou. Pro zdění systém počítá s maltou POROTHERM TM. Pro omítání výrobce doporučuje jádrovou omítku POROTHERM TO (vnější použití) a omítku POROTHERM UNIVERSAL (vnitřní a vnější použití).

Obecné přednosti zdicích prvků POROTHERM zůstávají: dostatečná pevnost, nízký odpor proti difúzi vodních par a jednoduché a rychlé zdění technikou pero-drážka při minimální spotřebě malty. Cihelné zdivo je ideálním podkladem pro omítku a hygienicky zcela nezávadné. Modulový systém umožňuje snadné navrhování i výstavbu.
Základní vlastnosti zdiva POROTHERM 44 Si ukazuje tab. 2.

Firma Wienerberger cihlářský průmysl, a.s., nedává pro své systémy tepelně izolačního obvodového zdění žádná obecná doporučení k dodatečnému zateplení s cílem doladit tepelný odpor. Týká se to také a zejména série POROTHERM Si, kde dodatečné zateplení je zcela zbytečné a neekonomické. Navíc zateplování zdicího systému s vysokými tepelně izolačními parametry a určeného pro jednovrstvé zdění může vést ke zhoršení funkčních vlastností zdiva nebo až k jeho poruchám. Důvodem jsou zásadní změny podmínek pro difúzi a kondenzaci vodní páry, které zateplení může vyvolat. Výrobce za případné následky nemůže nést odpovědnost.
